ASME标准卧式压力容器结构设计方案

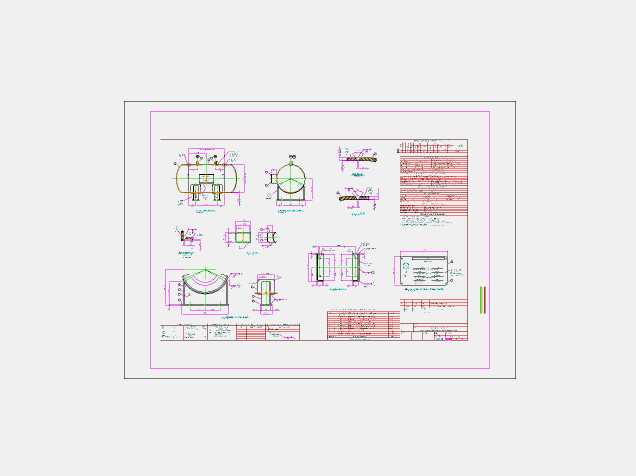

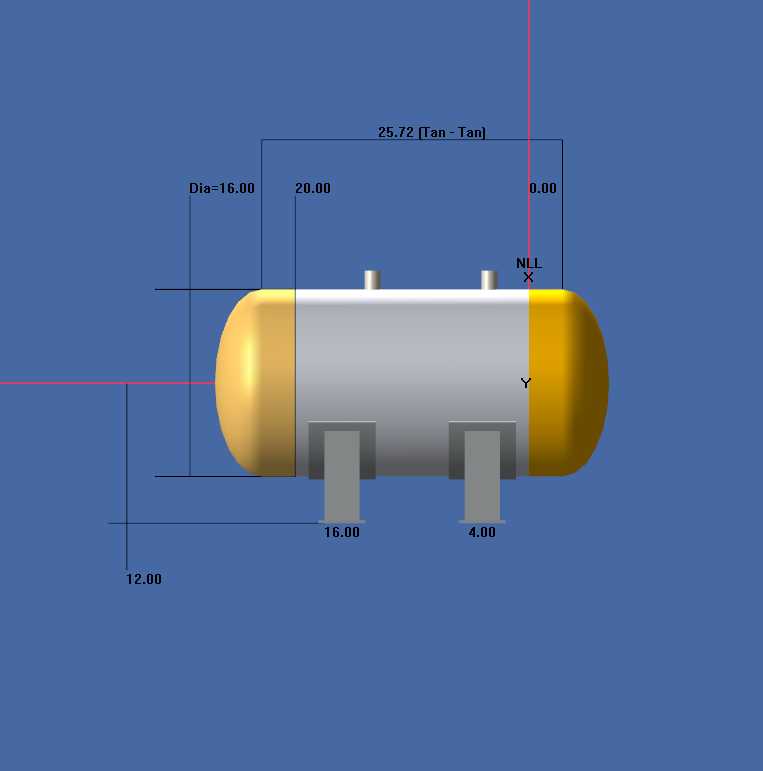

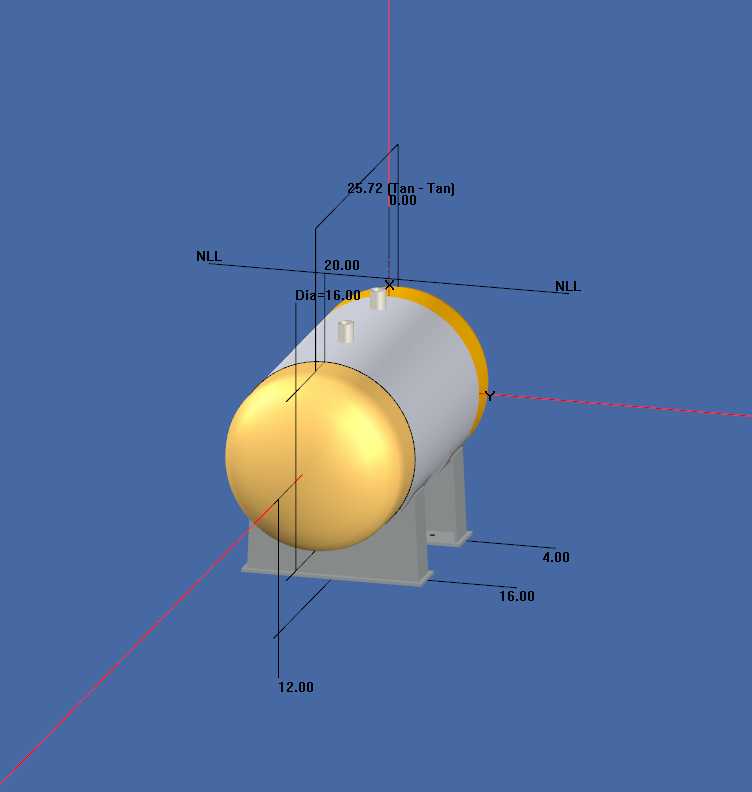

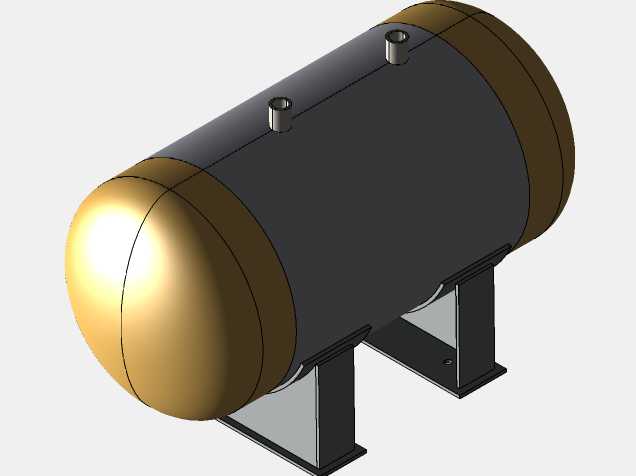

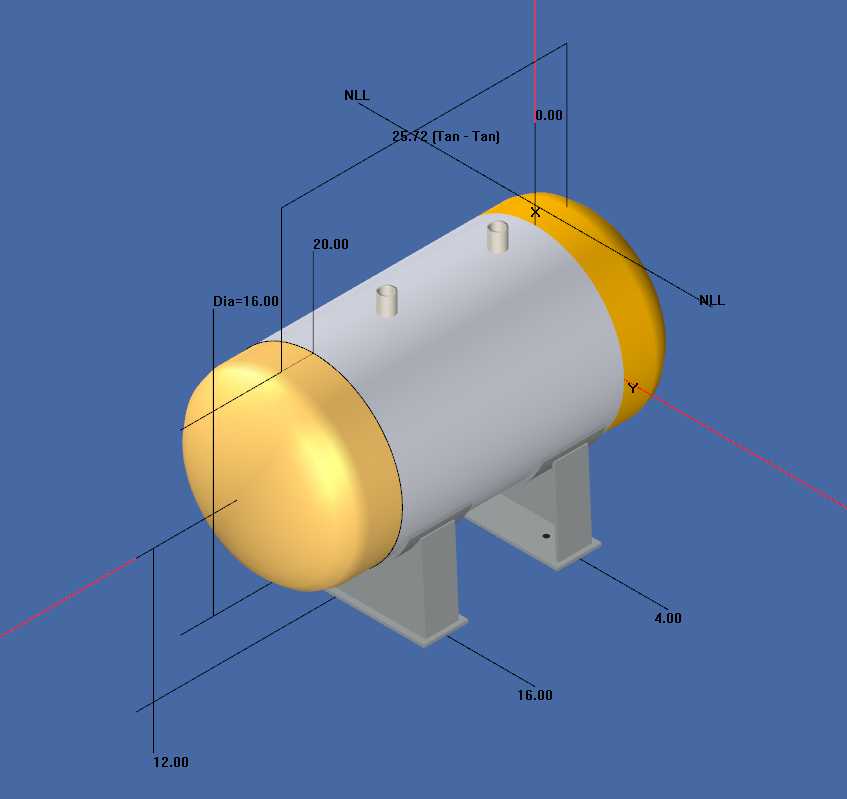

这款卧式承压容器的三维结构完全遵循ASME锅炉及压力容器规范相关要求搭建，可直接用于化工、油气储运、轻工制药等领域的中小型承压介质存储场景，日常工况下可承载带压气体、低粘度流体等介质，适配多数常规工业生产环节的中间缓存、短期存储需求。从结构设计逻辑来看，筒体采用等径直筒段搭配两端标准椭圆形封头的经典构型，椭圆封头的曲面曲率经过应力校核，能在承压状态下将筒壁应力均匀分散，避免局部应力集中带来的结构失效风险，相比平盖封头可大幅降低端盖厚度需求，兼顾承压性能与材料成本控制。筒身上方预留三个等直径径向接管接口，接口位置避开了封头与筒体的焊接热影响区，同时沿筒体轴向均匀排布，可分别用于介质进料、排气、安全附件安装，接管与筒体的连接结构采用全焊透角接形式，建模时预留了焊接坡口的结构余量，方便后续出工程图时直接提取焊接工艺要求。容器底部采用两个对称布置的鞍式支座作为支撑结构，支座的立板与底板厚度根据满液状态下的总重量核算，底板上预留的安装螺栓孔位置严格匹配常规混凝土设备基础的预埋螺栓间距，安装时无需额外调整基础尺寸，鞍座与筒体的接触区域设置了弧形垫板，可避免支座与筒体直接焊接造成的筒壁局部应力过高，同时能分散支座反力，防止长期承重下筒壁出现局部凹陷变形。从尺寸边界来看，筒体总长度、筒身直径、封头曲面深度、接管外伸长度、支座高度与安装孔距都做了明确的参数化标注，建模时所有尺寸都做了关联性约束，调整核心参数时可同步驱动整体结构更新，方便设计人员根据不同容积、压力等级的需求快速改型。整个模型的结构细节完全贴合实际加工工艺，没有冗余的非工程特征，可直接导入工程图模块生成生产用图纸，也可用于有限元分析前的结构网格划分，帮助设计人员快速完成承压容器的方案验证与结构优化，减少前期建模的重复工作量。
