塑料产线用阵列式手动歧管结构

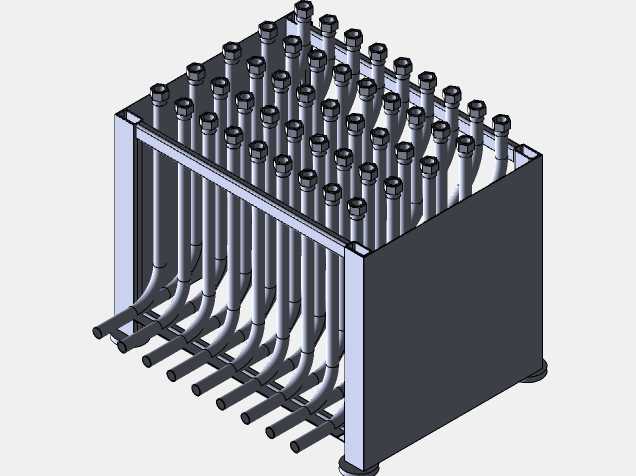

这套手动歧管结构主要面向小型塑料加工工位的流体分配场景，常见于实验型注塑工位、小型挤出辅机的冷却回路排布，或是多工位气动工装的气路分路环节，区别于全自动集成阀组，它的手动调节属性更适配小批量多品种的试制产线，操作人员可根据单批次产品的工艺需求，单独调整每一路管路的通断状态，无需接入PLC控制回路，改造成本与维护门槛都更低。从结构设计来看，整体采用方体基座集成阵列式管路的布局，基座一侧预留统一的总接入端口，另一侧以矩阵形式排布多组独立的管路接嘴，每一组接嘴都对应独立的内部流道，流道转角处做了圆弧过渡处理，避免流体输送过程中出现直角压损，针对冷却水路应用时，能减少水垢在转角处的堆积概率，针对气路应用时，可降低压缩空气的压力损耗，保证末端工位的压力稳定。手动调节的拨杆结构全部集成在基座的顶面，每根拨杆对应单路流道的阀芯，拨杆的操作行程做了限位设计，操作人员可通过拨杆的角度直观判断对应管路的通断状态，无需额外加装状态指示元件，在光线一般的车间工位也能快速完成管路状态核对。安装边界上，基座的底面预留了四个沉头安装孔，孔位间距适配常规的40系列铝型材安装标准，可直接固定在型材机架的侧面或是工作台的立面上，不需要额外加工转接板；整体外廓尺寸紧凑，横向与纵向的占用空间都控制在小型工装的适配范围内，不会过多占用产线的操作空间，接嘴的伸出长度做了统一设计，外接软管时不会出现管路干涉的问题，相邻接嘴的间距预留了标准喉箍的操作空间，操作人员无需借助特殊工具就能完成软管的拆装更换。设计过程中针对不同的应用场景做了结构冗余考量，内部流道的壁厚满足常规水路1MPa压力、气路0.8MPa压力的使用要求，阀芯的密封件采用耐温耐磨的通用规格，后期维护时可直接采购标准件替换，不需要定制专用配件；阵列式的排布方式也支持后续拓展，可根据实际工位数量将多组歧管拼接使用，总入口可通过转接接头并联，满足更多工位的流体分配需求。
