金属快插式气动管路连接接头结构

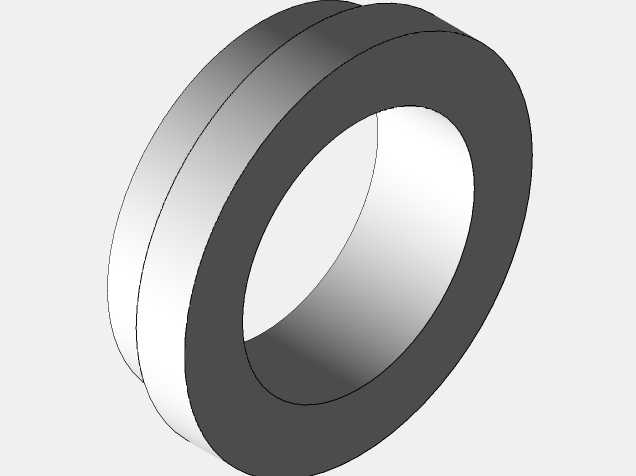

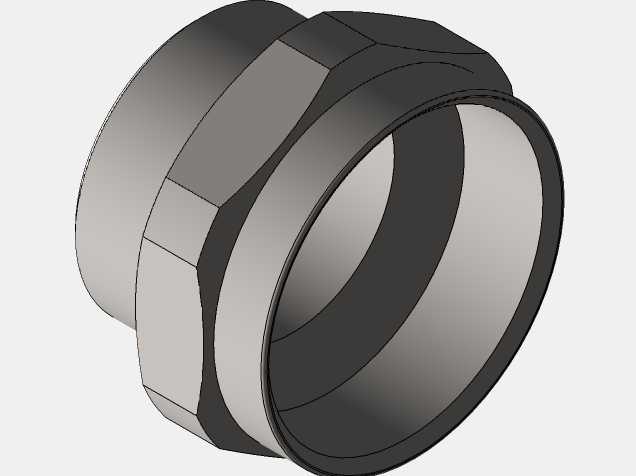

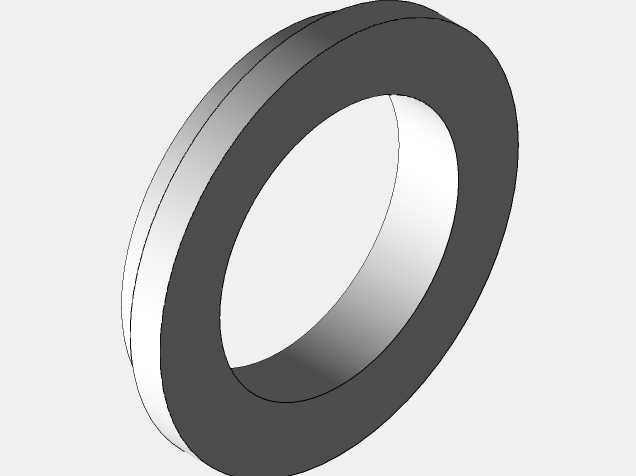

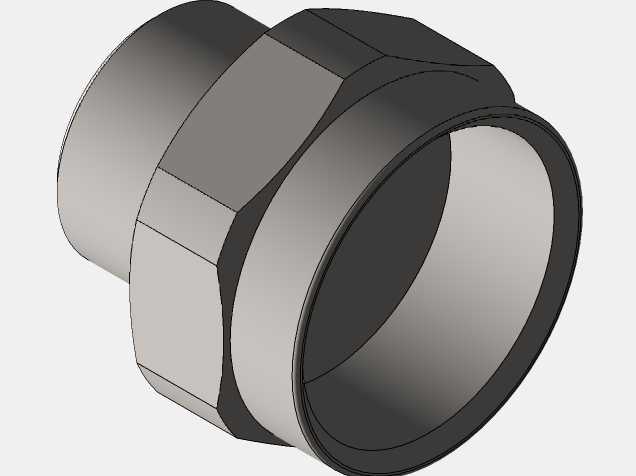

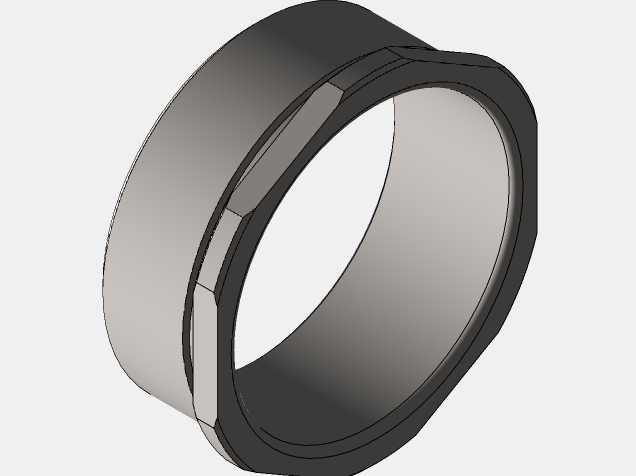

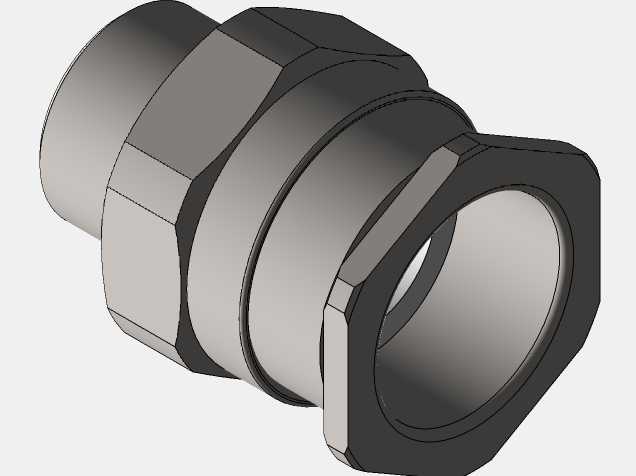

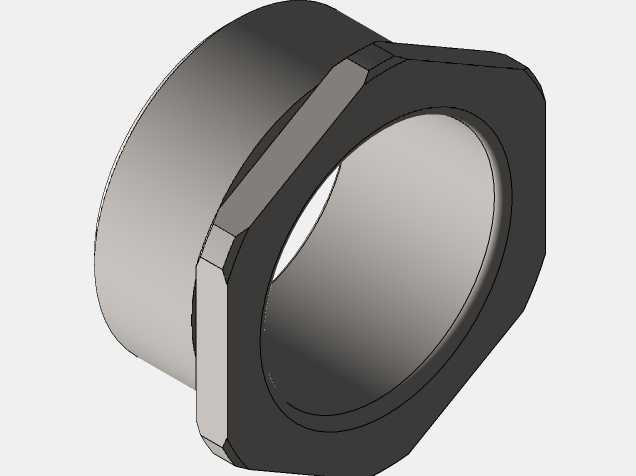

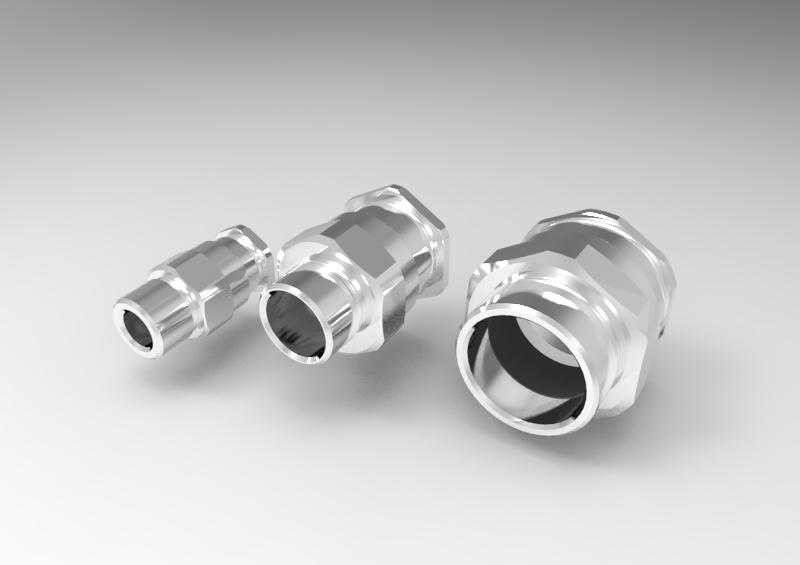

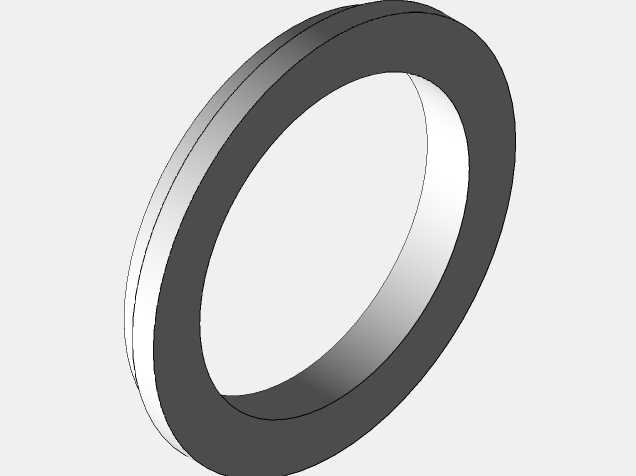

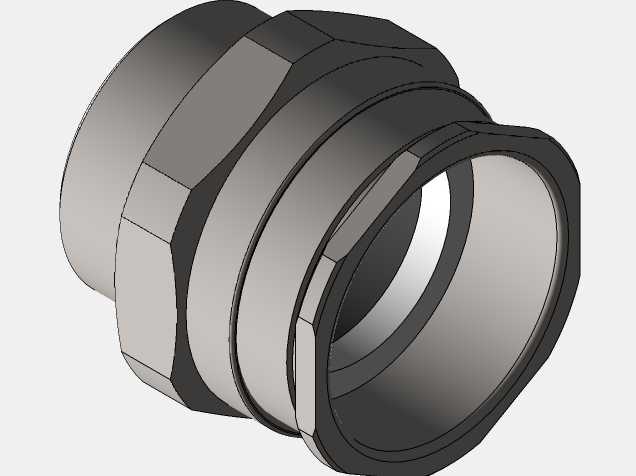

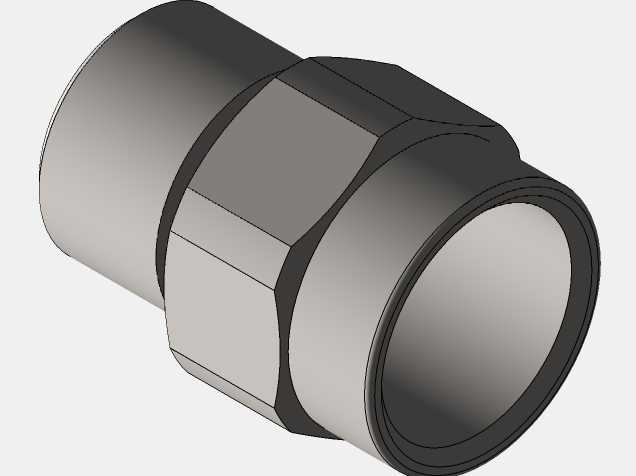

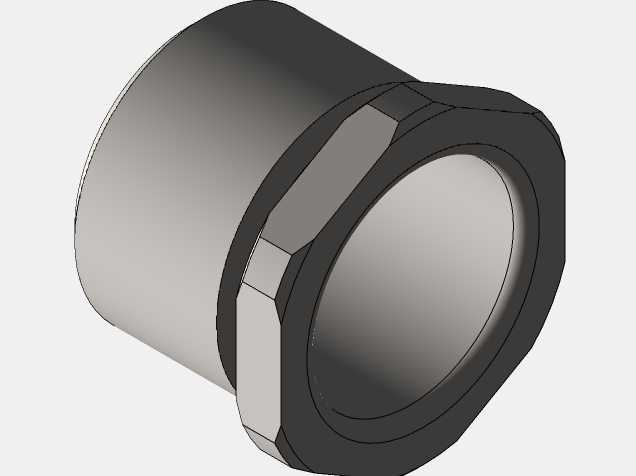

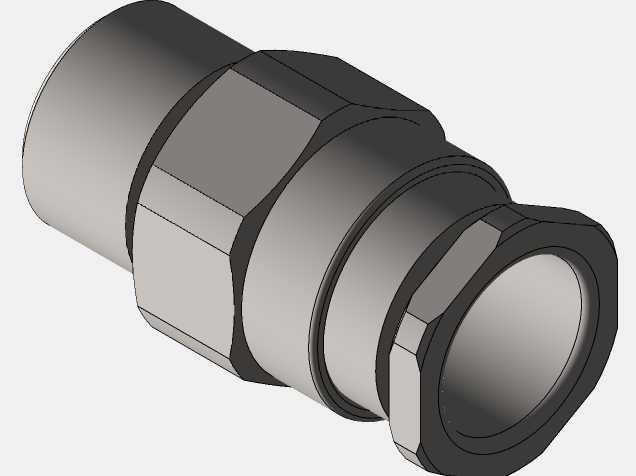

这类金属快插接头主要应用在气动控制回路、低压流体输送管路的终端连接场景，在自动化生产线的气路排布、小型液压站的辅助油路、工业设备的冷却水路接驳中都有大量使用，核心作用是实现不同通径管路之间的快速对接与断开，减少管路拆装的操作时长，降低现场装配的人工成本。从结构设计来看，该系列接头采用了一体式金属切削成型的主体结构，外表面做了光亮镀铬处理，既提升了金属基材的防锈耐腐蚀能力，也能在长期使用过程中避免表面锈蚀剥落污染管路内部介质，接头的六角锁紧段设计符合标准扳手的夹持尺寸，现场安装时可以使用普通开口扳手完成锁紧操作，不需要定制专用工装。不同规格的接头对应不同的管路通径，从最小的6mm到最大的16mm通径都有覆盖，安装时需要注意管路插入端的端面平整度，插入后要确认卡簧完全卡入管路外壁的环形槽位，避免带压运行时出现管路脱开的问题。设计过程中优先考虑了接头的通流能力，内部流道做了平滑过渡处理，没有突兀的截面突变，能够降低流体通过时的压力损失，减少管路运行过程中的紊流噪音，接头两端的连接螺纹采用标准公制管螺纹，和市面上常规的气动阀岛、气缸接口、管路分气块的螺纹规格完全匹配，不需要额外加工转换接头。在安装边界上，接头锁紧后六角段距离相邻安装面的最小预留间隙不能小于3mm，否则扳手无法到达锁紧位，会导致安装不到位出现泄漏，接头的外露段长度随通径增大而增加，排布密集管路时需要提前核算相邻接头的中心距，避免安装时出现空间干涉。这类接头的密封结构内置在接头内部，不需要额外缠绕生料带或者加装密封垫片，只要保证对接螺纹的端面没有磕碰损伤，就能实现可靠的密封效果，日常维护时只需要定期检查卡簧的磨损情况，在多次插拔后如果出现卡紧力下降的情况，及时更换内部卡簧就能继续使用，不需要整体更换接头主体，能够降低设备的后期维护成本。针对不同的使用场景，该系列接头可以适配尼龙气管、PU气管、金属硬管等多种管路材质，只要管路的外径公差在允许范围内，都能实现可靠的卡紧与密封，在有轻度腐蚀的工况下，也可以搭配不锈钢材质的同结构接头使用，满足不同工业场景的管路连接需求。
