红色CAT5网络插孔插座结构设计

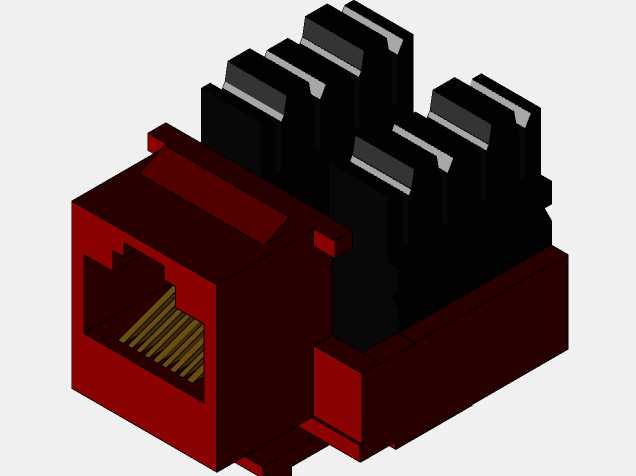

这款红色CAT5网络插孔插座，是网络布线系统里用量极大的端接部件，日常在工控机柜布线、办公网络点位布设、家用弱电箱集成、嵌入式设备网络接口拓展场景里都能见到，主要作用是完成五类双绞线的物理端接，实现网络信号的稳定导通传输，为终端设备提供可靠的有线网络接入端口。从结构设计逻辑来看，整个部件采用模块化堆叠思路，主体基座用阻燃工程塑料做绝缘承载，前端是标准的RJ45插接腔，腔体内排布8根平行的镀金接触弹片，弹片的弯折角度、伸出长度都严格匹配五类水晶头的接触点位，插入水晶头时弹片会产生稳定的正向接触压力，既保证信号传输的接触可靠性，又能控制插拔力在合理区间，避免长期插拔后弹片疲劳变形导致接触不良。基座后部是多组IDC卡接端子，也就是图中看到的黑色堆叠模块部分，每一组端子对应一根线芯的卡接位，布线时无需剥除线芯的绝缘层，直接将线芯压入对应卡槽，端子的金属刃口就会刺破绝缘层与铜芯导通，大幅提升现场端接的施工效率，同时卡接结构自带线芯拉力释放能力，能承受布线过程中的拉扯外力，避免线芯松脱。外形尺寸上完全遵循通用网络接插件的安装边界，基座的安装卡扣位置、整体长宽高都适配标准的面板开孔、配线架安装位，不管是嵌入86型网络面板，还是卡装到标准19英寸机柜配线架上，都能实现无适配安装，红色的外壳配色也方便施工时做线路区分，比如用来标记安防专网、工控设备网段的接口，和常规蓝色、灰色的普通网络接口做视觉区分，降低后期运维的错接概率。设计时还考虑了长期使用的稳定性，基座的塑料壳体做了加强筋结构，在插接腔的侧壁、端子安装位都有增厚设计，避免频繁插拔导致壳体开裂，接触弹片的材质选用高弹性铜合金，表面镀金处理既能降低接触电阻，又能抗氧化，在湿度较高的机柜环境、多尘的工业现场也能长期保持稳定的导通性能，不会因为氧化出现丢包、断连的问题。后部的卡接端子做了防呆设计，每个线位都有色标标识，施工时按照T568A或T568B的线序对应压入即可，不会出现线序接反的问题，端子的压接深度也做了限位设计，压接到位后会有明显的触感反馈，避免压接过浅导致接触不良，或是压接过深损坏线芯。
