笔记本电脑外置蓝牙扬声器结构设计

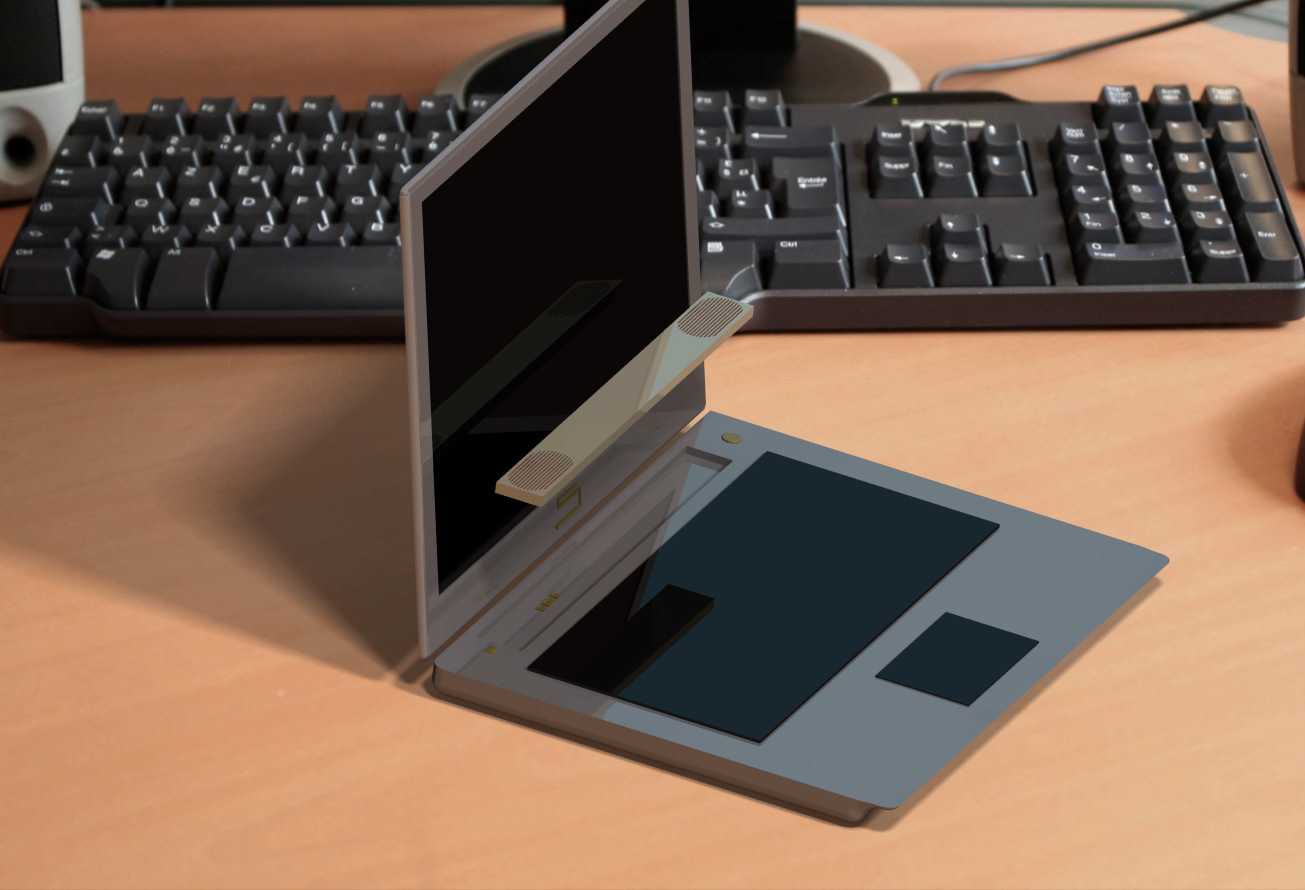

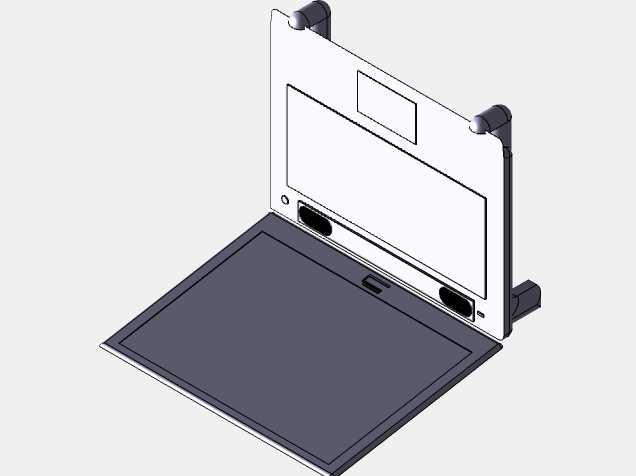

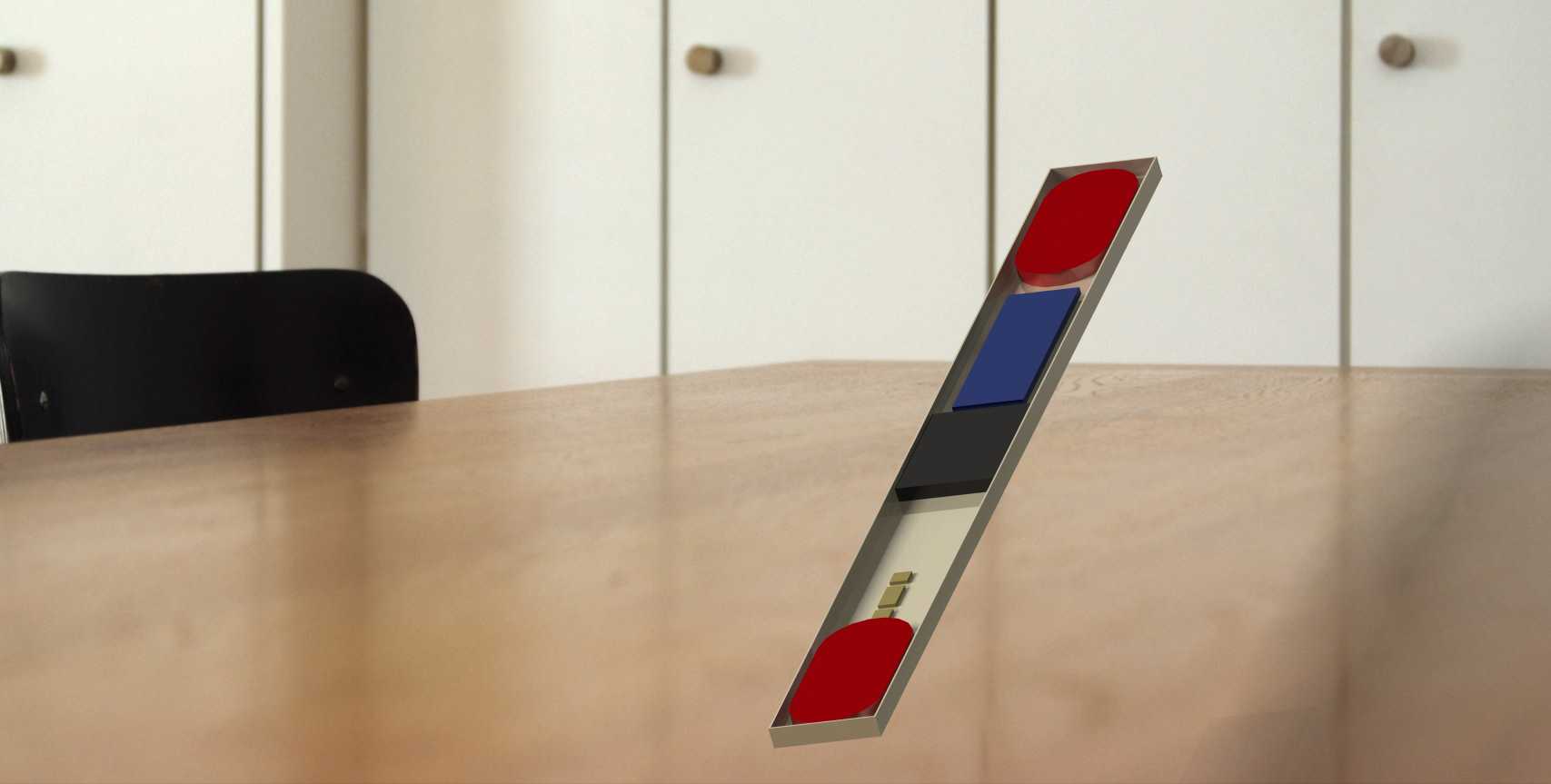

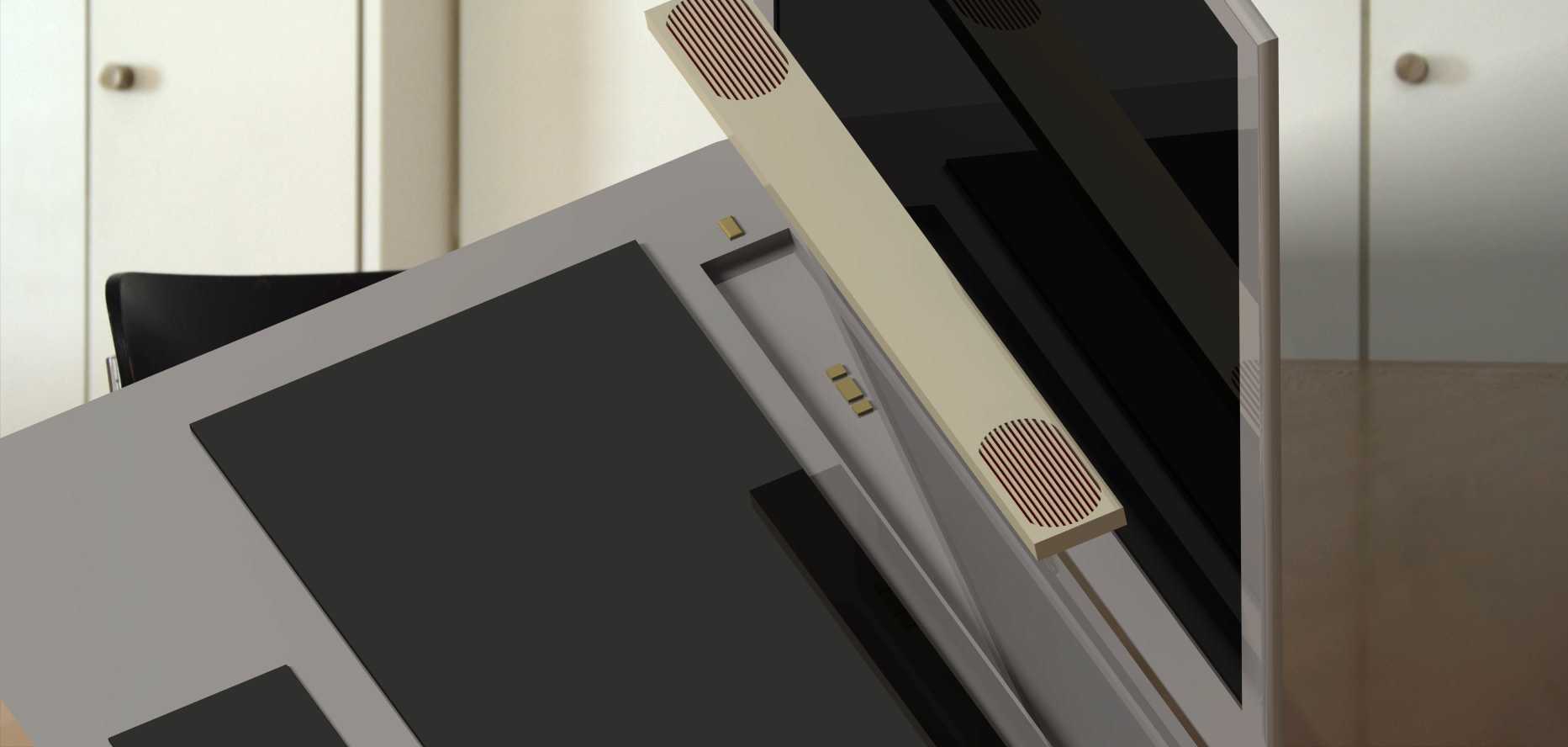

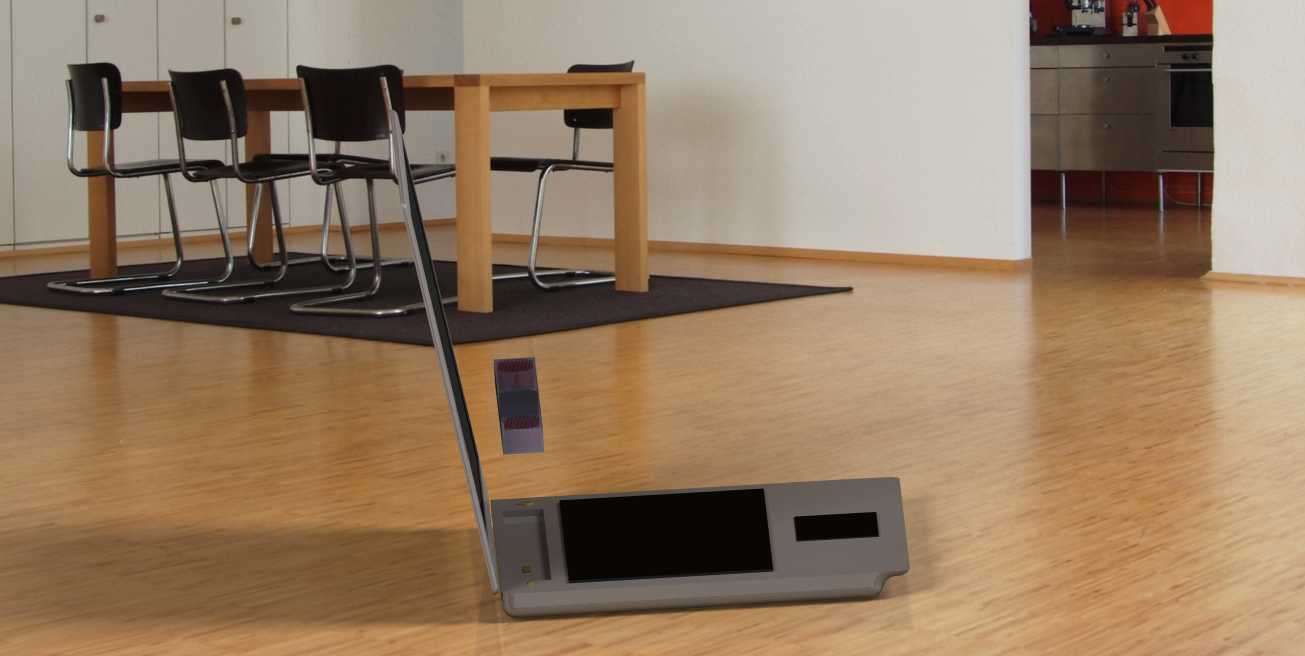

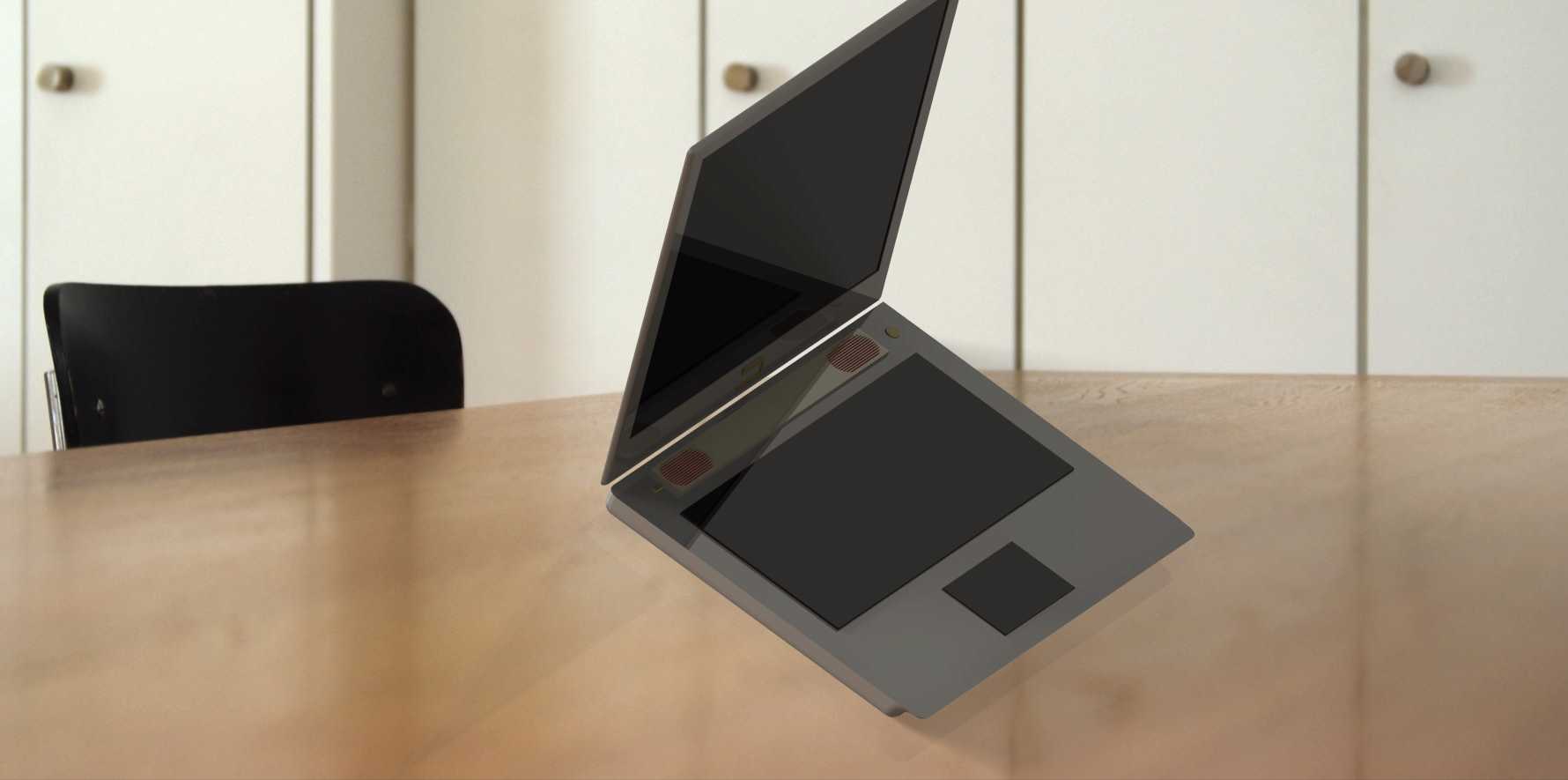

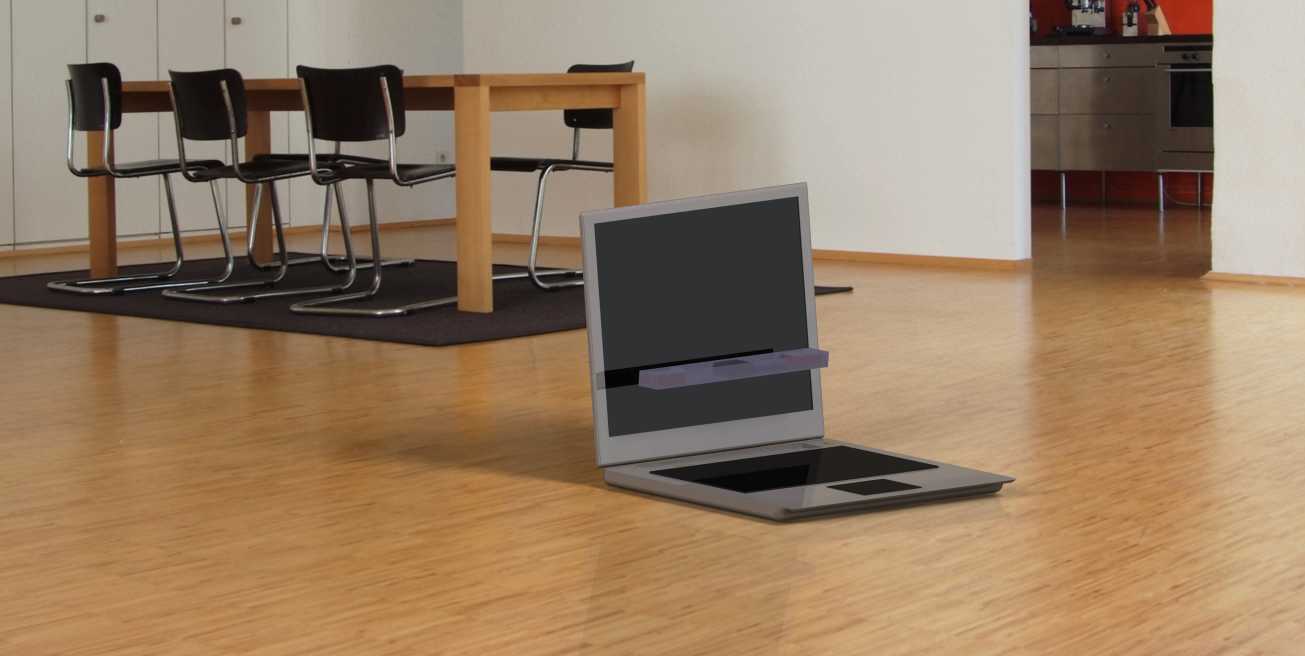

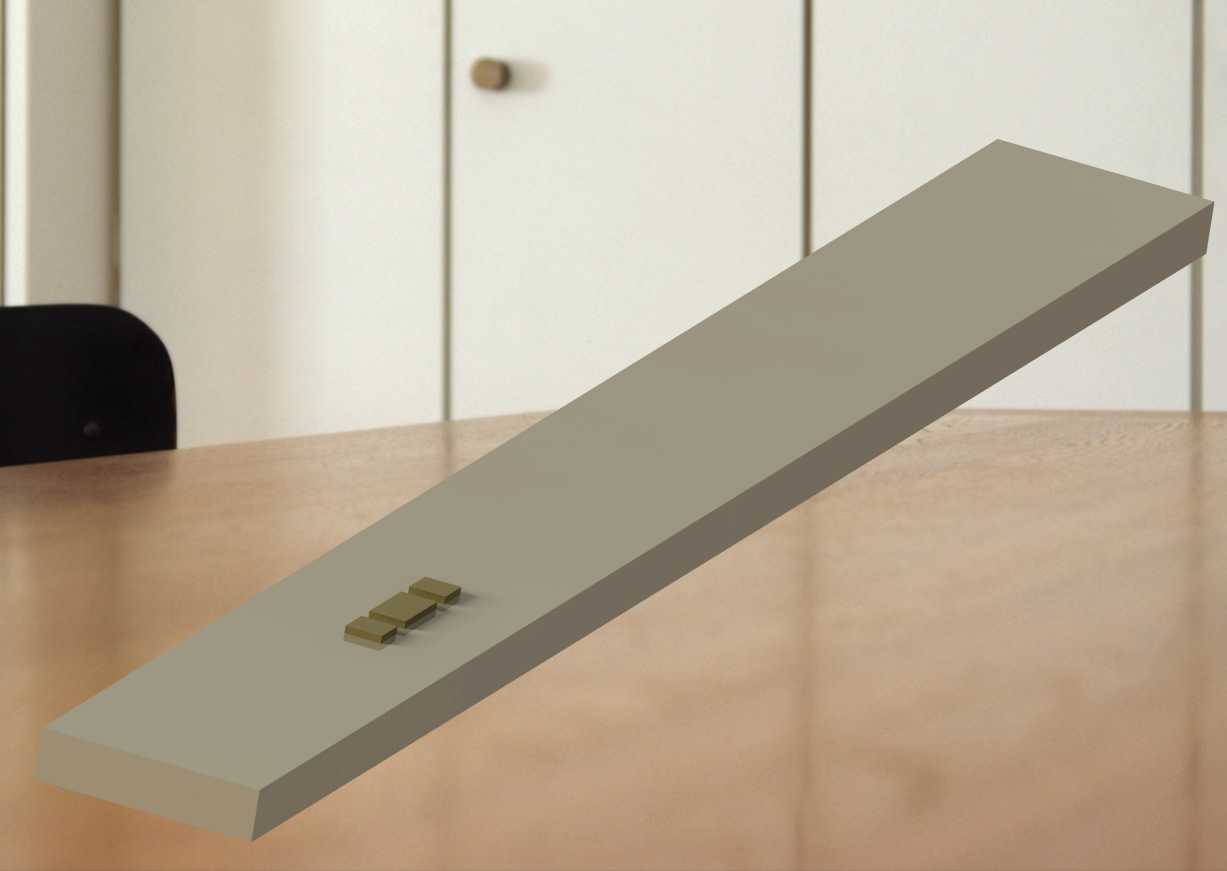

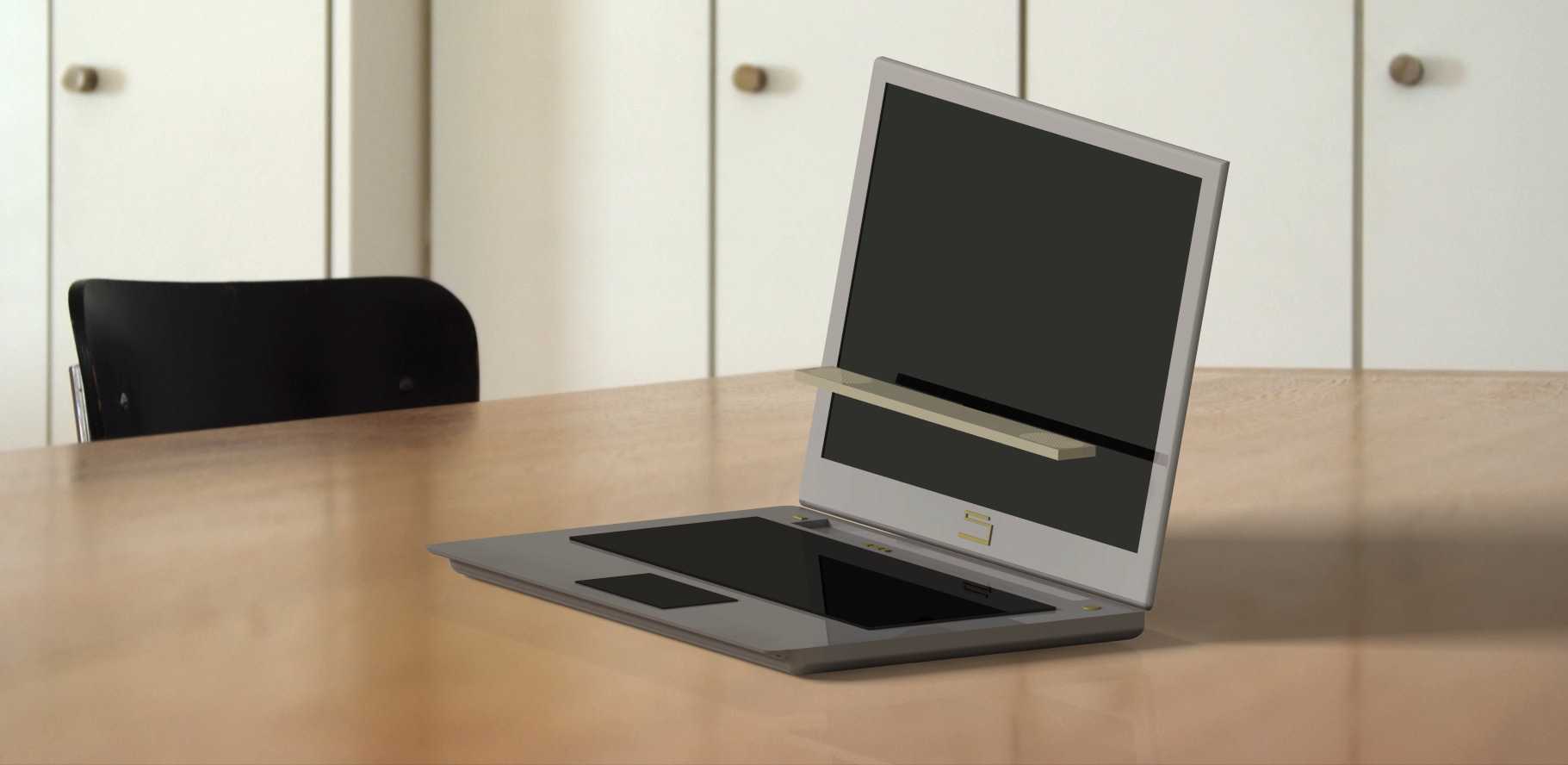

这款外置蓝牙扬声器的设计初衷，是解决常规笔记本内置扬声器声场狭窄、低频表现不足的痛点，适配居家办公、小型桌面影音娱乐的使用场景，无需占用桌面过多空间即可实现音频输出效果的提升。从结构设计逻辑来看，整体采用卡扣式快装结构，可直接挂靠在笔记本屏幕上沿，安装时无需额外粘贴固定件，也不会遮挡屏幕显示区域，适配常规13-16英寸厚度在15mm以内的轻薄本屏幕边框，挂靠接触位置设置有软质防滑胶垫，避免刮伤笔记本外壳涂层，同时防止设备开合过程中扬声器出现滑移脱落。功能层面，内置蓝牙音频模块，支持与笔记本蓝牙直连，无需额外插接受线材，减少桌面走线杂乱的问题，同时保留了有线音频输入的备用通路，在蓝牙信号受干扰的场景下可切换连接模式保证音频传输稳定。腔体设计上采用小体积倒相式结构，在有限的外形尺寸下优化低频响应效果，相比同体积的密闭式腔体，低频下潜深度可提升约15%，同时控制整体重量在120g以内，挂靠在屏幕上沿时不会造成笔记本屏幕上倾力矩过大，避免屏幕转轴长期承受额外载荷出现松动。外形尺寸控制在长度180mm、宽度35mm、厚度20mm的范围内，安装后突出屏幕上沿的高度不超过12mm，不会遮挡笔记本顶部的摄像头与麦克风拾音孔，设备侧边集成了音量调节、蓝牙配对的实体按键，按键行程设置为1.2mm，操作时反馈清晰，不会出现误触问题。供电采用内置可充电锂电池结构，单次满电可支持连续8小时以上的音频播放，充电接口设置在设备侧端，充电过程中不影响正常挂靠使用。在实际使用场景中，除了搭配笔记本使用外，也可平放在桌面作为独立小型蓝牙音箱使用，底部设置有防滑胶垫，平放时与桌面接触稳定，不会因音频振动出现位移。结构建模过程中重点验证了挂靠结构的受力分布，通过有限元分析确认屏幕边框受力点的压强在笔记本外壳材质的可承受范围内，长期使用不会造成边框变形，同时对蓝牙模块的天线位置做了避让设计，避免金属腔体屏蔽蓝牙信号，保证10米范围内的连接稳定性。
