公寓电梯承载底盘框架结构设计

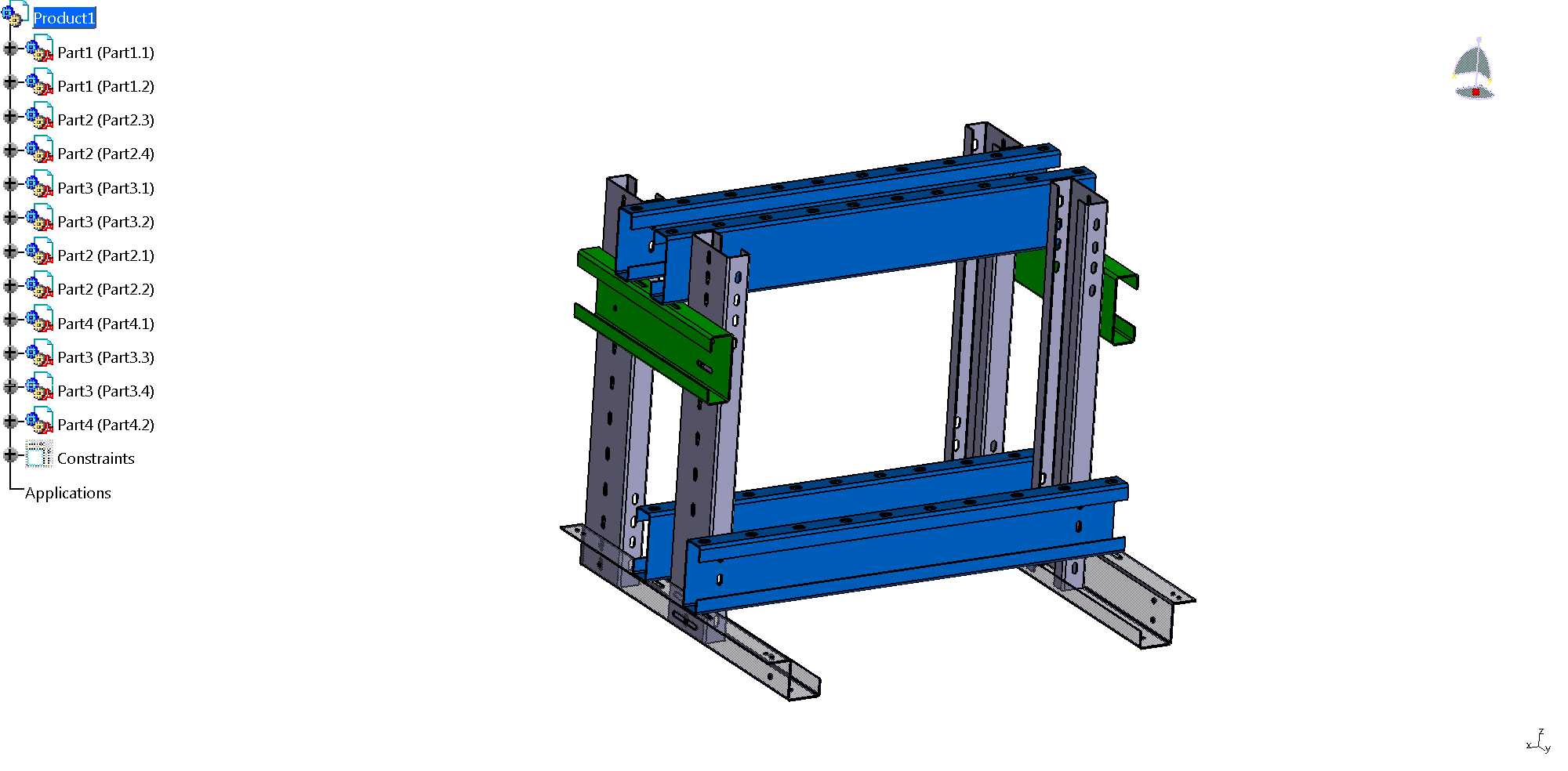

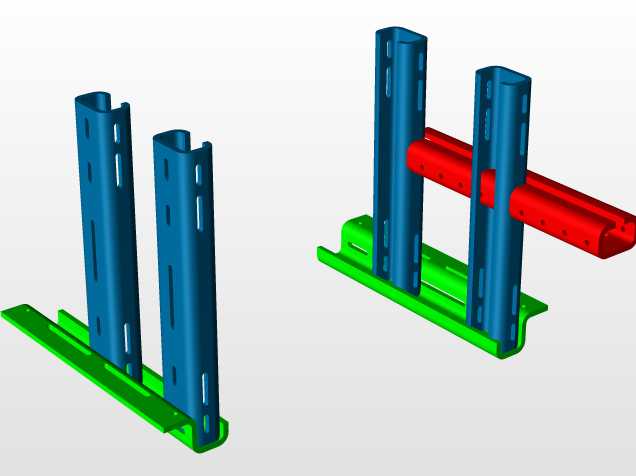

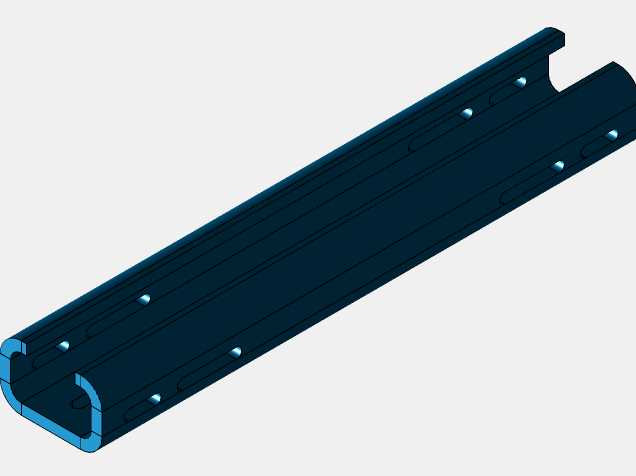

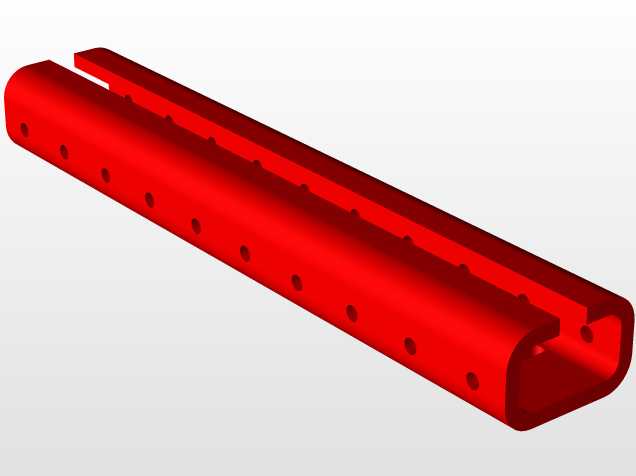

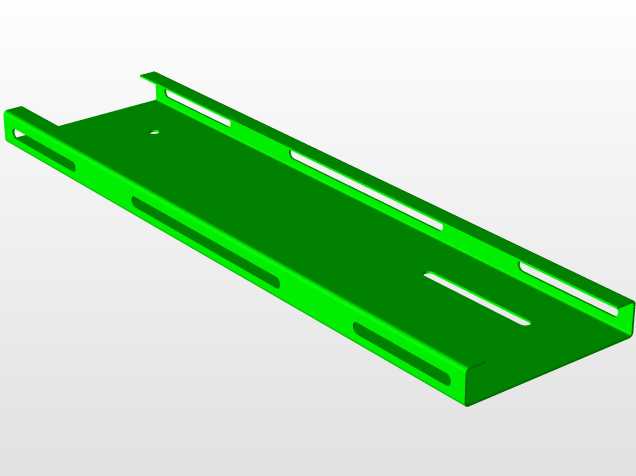

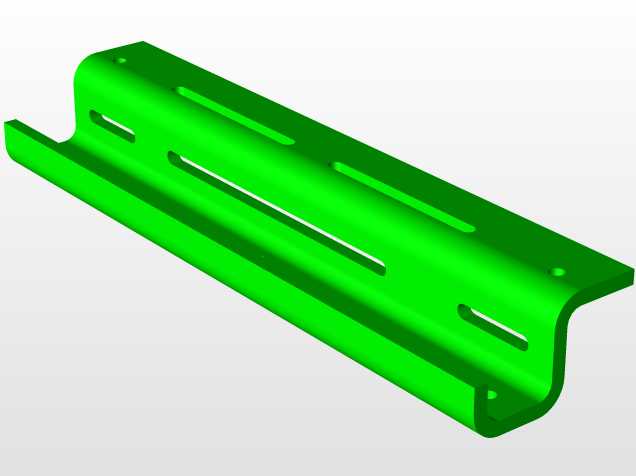

该结构为公寓场景下电梯系统的核心承载底盘构件，主要承担轿厢整体载荷传递、导向部件安装定位、安全部件挂载的核心作用，适配低层公寓建筑的小载重电梯井道安装需求，日常运行中需将轿厢自重、额定载重量均匀传递至两侧的导向导轨与底部缓冲承接结构，避免载荷集中引发结构形变。从结构设计逻辑来看，整体采用框型对称布局，上下横向主梁采用加厚型钢折弯成型，主梁上预留多组等距安装孔位，既可以适配不同宽度规格的轿厢底板固定需求，也能满足不同载重等级下的加强筋加装要求，无需额外打孔破坏主梁结构强度。两侧竖向立柱作为导轨安装基准面，加工时严格控制立柱的平面度与两侧立柱的平行度公差，保证导轨安装后运行顺滑无卡滞，立柱上的分段孔位可适配不同提升高度下的导靴安装位置调整，同时预留安全钳联动机构的安装空间，确保安全部件动作时受力路径直接传递至主框架，避免局部应力集中。两侧伸出的绿色安装支架为导靴与限位开关的挂载位，支架与主立柱采用螺栓组刚性连接，安装面做铣平处理保证装配精度，支架伸出长度经过严格核算，既保证与井道导轨的配合间隙符合安全规范，也不会超出井道安装边界，避免与井道内其他随行部件发生干涉。底部延伸的安装支脚为底盘整体就位后的固定点位，支脚底部预留调节螺栓安装位，可在现场安装时微调底盘整体水平度，抵消井道底部土建施工的平面度误差，支脚的折弯结构做了加强翻边处理，承受满载冲击载荷时不会出现弯折变形。整体结构的所有连接点位均采用可拆卸螺栓连接，便于工厂分段预制后运输到现场组装，无需现场焊接作业，降低公寓现场施工的动火风险与装配精度误差，各部件的外形尺寸严格适配常规公寓电梯的井道内部净空边界，安装时无需额外切割调整，可直接就位装配，框架内部预留的走线空间可容纳随行电缆、安全回路管线的排布，避免管线外露被运行部件剐蹭破损。
