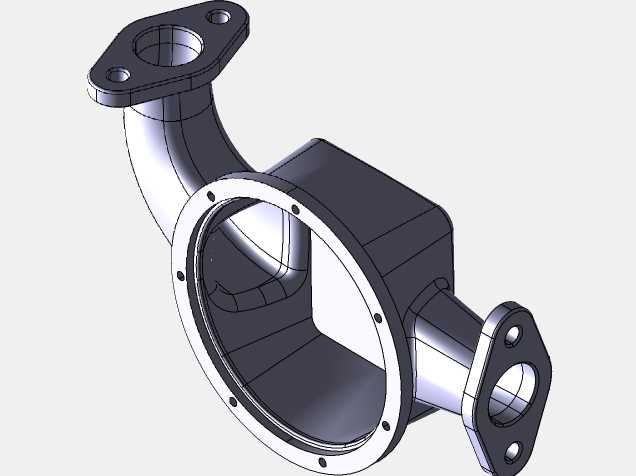

弯管式流量计壳体结构设计

在工业流体计量场景中，流量计壳体是承载测量核心元件、衔接上下游工艺管路的关键承压部件，其结构合理性直接决定测量单元的安装精度、管路密封可靠性以及长期运行的抗疲劳性能。这款弯管式壳体的设计，首先适配中小口径工艺管线的安装需求，主体采用弯流道结构规避直管段的空间占用限制，能够在管路转向位置直接集成计量功能，减少现场安装时额外弯头配件的使用，降低管路整体压降与泄漏风险。壳体主体的腔室为测量核心元件预留了足够的安装空间，腔室内壁做圆弧过渡处理，避免流体流经时产生紊流干扰测量精度，同时减少介质冲蚀造成的局部磨损，延长壳体使用寿命。三个连接端均采用带安装孔的法兰结构，法兰端面的密封槽位与安装孔位严格匹配通用管路连接标准，现场安装时无需额外加工适配配件，可直接与对应口径的工艺管道、测量端盖完成对接，安装孔的位置度公差控制在合理范围内，保证螺栓紧固时受力均匀，避免长期承压出现密封面渗漏问题。设计过程中充分考虑不同工况的承压需求，壳体壁厚根据公称压力等级做梯度设计，弯管段与主体腔室衔接位置做加厚过渡处理，抵消流体转向时产生的局部应力集中，避免压力波动过程中出现结构形变。安装边界方面，两侧法兰接口的中心距、法兰端面到主体腔室的外轮廓尺寸均经过适配性校核，能够满足常见管线夹层、设备旁通管路的狭小空间安装需求，不会与周边管线、支架产生安装干涉。壳体外表面的结构棱边均做倒角处理，既避免加工、安装过程中锐边划伤操作人员，也能减少涂装、防腐处理时的积液死角，提升表面处理的附着效果。流道内壁的曲率经过反复优化，在满足结构强度的前提下尽可能降低流阻，减少介质输送过程中的动力损耗，同时保证流体流经测量腔室时流态稳定，为测量元件提供稳定的流场环境，保障计量数据的准确性。
