架空转地下电缆敷设及225kVA配电设施结构

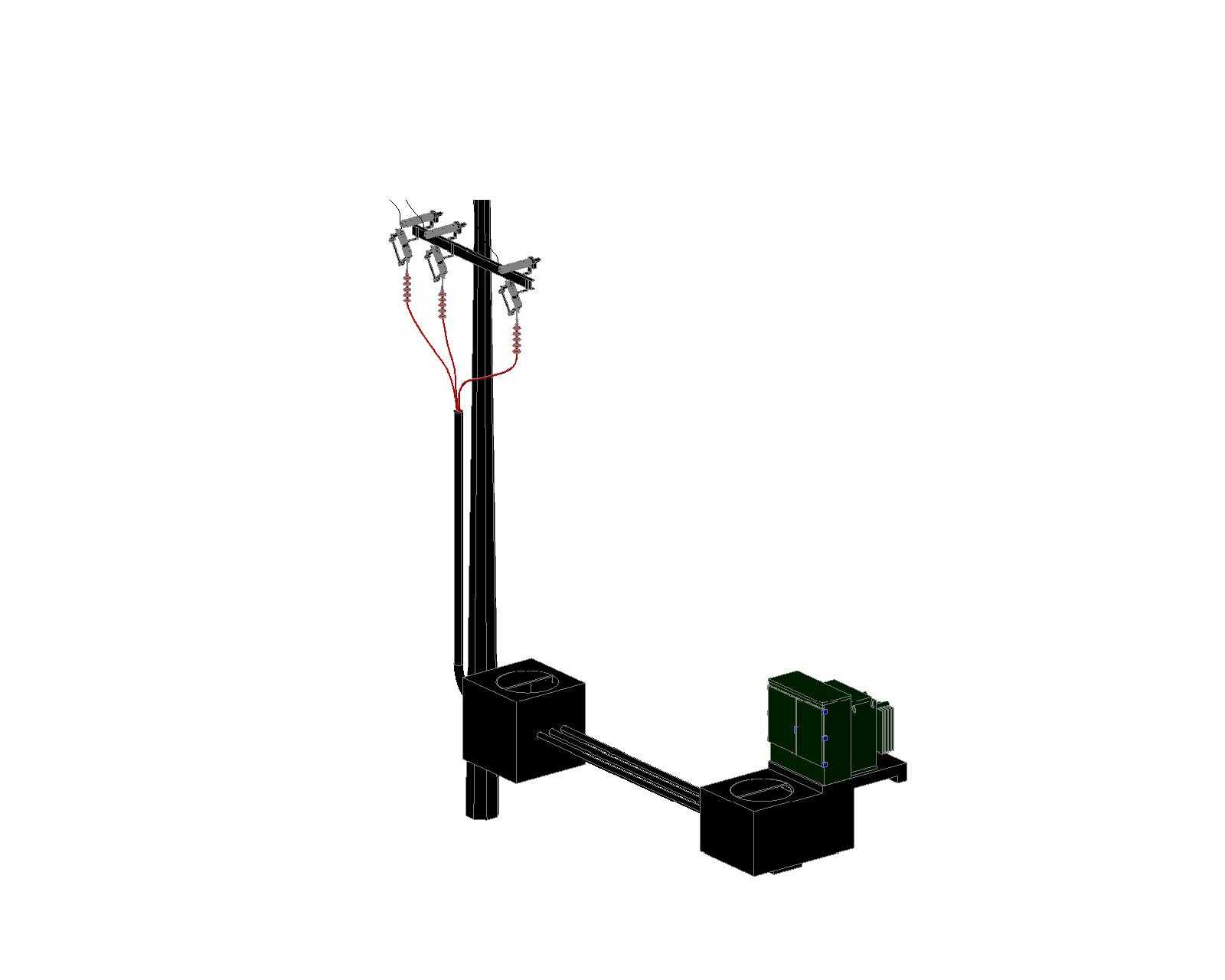

这套三维结构还原了城郊、工业园区常见的架空线路转地下电缆供电的落地配电场景，核心覆盖从架空引下线、电缆保护、接地基础到终端配电设备的完整链路，适配225kVA容量等级的用户侧供电需求，多用于小型厂区、集中商业点位、连片公寓的低压供电接入场景。从结构设计逻辑来看，架空段采用单电杆架设形式，横担上配置的绝缘子承担固定相线、隔离带电体的作用，引下线从架空相线端接引后，沿电杆侧壁通过固定卡件排布，全程预留足够的安全爬电距离，避免线缆与杆体金属构件直接接触引发漏电风险。电杆根部设置的第一处混凝土基础，内部预留电缆穿管通道，引下线接入基础内的电缆转接端子后，通过直埋敷设的铠装电缆连接至第二处设备基础，直埋段电缆全程穿高强度保护管，管体埋深满足冻土层以下的敷设要求，避免地面荷载、冻土挤压损坏电缆绝缘层。终端侧的225kVA配电箱体安装在第二处混凝土基础的预留安装位上，基础内部预留电缆余长收纳空间，方便后期运维时做线缆接头重做、长度调整，箱体底部与基础接触面设置密封胶条安装位，防止地面积水、潮气渗入箱体内部。整套结构的安装边界需要考虑多维度的工程要求：架空电杆的横担安装高度要满足下方通行区域的净空要求，若点位设置在车行通道旁，横担最低点距地面高度不低于6米，人行区域则不低于4.5米；两处混凝土基础的间距根据现场路由条件调整，直埋电缆段的转弯位置预留足够的弯曲半径，避免铠装电缆因弯折角度过大损伤内部线芯；配电箱体的安装位置要避开低洼积水区域，箱体正面预留不小于1.2米的操作维护空间，侧面与周边构筑物保留足够的散热间隙。建模过程中对各部件的装配关系做了完整还原，包括绝缘子与横担的固定螺栓点位、电缆卡件的排布间距、基础内的穿管走向、箱体与基础的安装孔位对位关系，结构设计人员可以直接参考这套模型做同类型供电点位的方案排布，也可以根据现场实际的容量需求、路由条件调整各部件的尺寸参数，快速生成适配具体项目的施工参考结构。
