230kV输电线路格构式龙门架构

该230kV龙门架是变电站进出线区域的核心支撑构筑物，主要承担230kV电压等级输电线路的挂线、导线张力承载、进出线排布功能，常见于户外敞开式变电站的进线间隔、出线间隔区域，也可用于高压输电线路的终端塔位转接场景，为导线、绝缘子串、避雷线提供稳定的安装支撑点位，同时预留足够的带电安全距离，满足高压输电场景下的绝缘间隙要求。

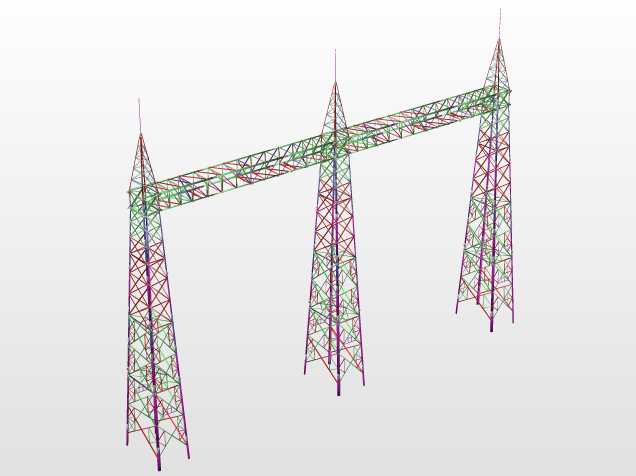

从结构设计逻辑来看，该架构采用三柱两跨的格构式桁架结构，主材选用等边角钢拼接，腹杆采用交叉斜材布置形式，通过节点板配合螺栓实现杆件连接，这种设计能够在大幅降低结构自重的前提下，最大化提升结构的抗风载、抗覆冰、抗导线纵向张力的性能，相比实腹式结构能节省40%以上的钢材用量，同时便于现场分段吊装拼接。三根立柱采用上窄下宽的锥形截面设计，底部根开尺寸经过力学验算，能够覆盖常规230kV间隔的导线挂点横向间距要求，柱脚采用铰接形式与基础预埋件连接，可释放温度变形、基础不均匀沉降带来的结构附加应力。顶部的横向桁架梁与立柱顶端通过刚性节点连接，梁上预留的挂点位置严格匹配230kV导线的相间距离要求，避免不同相导线之间出现放电风险。

在安装边界适配方面，该结构的整体高度匹配230kV电压等级的带电安全距离要求，横梁下弦的对地高度满足下方设备运输、运维巡检的通行空间需求，立柱的根开尺寸适配常规220kV（230kV为海外标称电压，对应国内220kV电压等级）变电站的间隔宽度，可直接嵌入现有变电站的总平布置中，无需额外调整间隔尺寸。结构的杆件分段长度控制在常规运输车辆的载货长度范围内，单段杆件重量满足现场小型吊装设备的起吊能力，无需动用大型起重设备即可完成组立安装。

从实际应用场景出发，该架构可适配不同海拔、不同气象区的使用需求，杆件的长细比、节点连接强度均经过荷载组合验算，能够承受最大设计风速、覆冰厚度、导线最大张力等极端工况下的荷载，同时结构的桁架形式便于后期运维人员攀爬检查，立柱上预留的脚钉安装点位符合电力设施运维的安全规范，横梁上预留的检修挂点可满足后期绝缘子更换、导线检修的作业需求。
