机械冷凝泵送系统工业装置

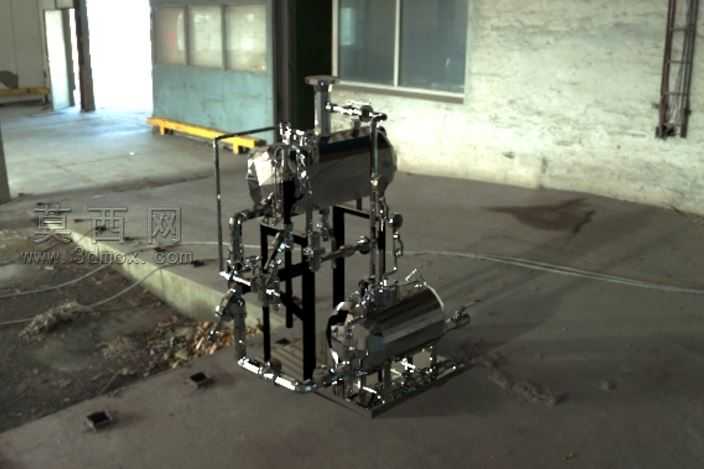

本作品为机械驱动式冷凝水泵送系统三维建模成果，整体围绕工业蒸汽系统冷凝水回收输送的功能需求开展设计，建模过程中严格遵循工业流体设备的实际工程比例，完整还原了整套装置的全部组成结构。模型主体包含上下两台承压罐体，分别承担冷凝水暂存闪蒸、压力稳定输出的功能，罐体表面采用金属抛光不锈钢材质进行渲染，精准还原了工业卫生级承压设备的金属质感与表面反光特性，罐体上的封头、焊接接口、支座结构均按照实际压力容器的制造规范进行细节建模，未省略任何关键连接结构。整套装置的管路系统采用等比例建模，完整还原了不同通径的工艺管道、弯头、三通、法兰连接结构，管路上配套的截止阀、止回阀、压力表接口等附属部件均逐一建模呈现，管路走向完全贴合实际工业现场的排布逻辑，既保证介质输送的流道顺畅，也兼顾了现场安装维护的操作空间。装置底部采用方钢焊接成型的框架式机架作为支撑结构，机架表面做了黑色金属防锈涂装的材质处理，机架的支撑腿、横梁连接位置均做了焊接节点的细节还原，保证整套装置的结构稳定性呈现符合机械设计的强度要求，罐体与机架之间的固定鞍座、螺栓连接结构也完整呈现，清晰展示了设备的装配逻辑。建模过程中对PT-308型号泵体的结构做了精细化还原，泵体的进出口法兰、泵壳、联轴器连接位、底座固定结构均准确呈现，与配套的闪存罐体的连接管路做了合理的路径规划，避免出现管路干涉的问题。渲染阶段采用工业厂房室内自然光作为环境光源，搭配柔和的辅助补光，既突出了不锈钢金属部件的高光质感，也清晰呈现了黑色机架的哑光涂装质感，地面采用水泥地面材质做环境衬托，让整套装置的呈现效果贴近实际工业现场的安装状态。设计思路上围绕蒸汽冷凝水回收的工艺需求，将储水、闪蒸、泵送、控制的功能模块进行集成化布局，整体结构紧凑，管路排布整齐，各功能部件的位置设置符合日常操作与检修的人机工程要求，所有部件的连接关系清晰明确，可直接用于工业设备展示、管路安装培训、工艺方案演示等场景，模型的结构精度满足工程级三维展示的使用需求，各部件的材质区分明确，能够直观区分承压罐体、工艺管路、支撑机架、泵送单元的不同功能属性。
