立式手动调节截止式阀组件结构设计

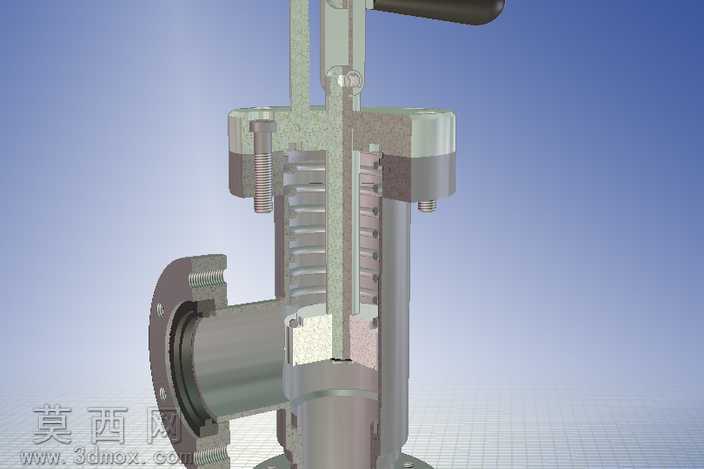

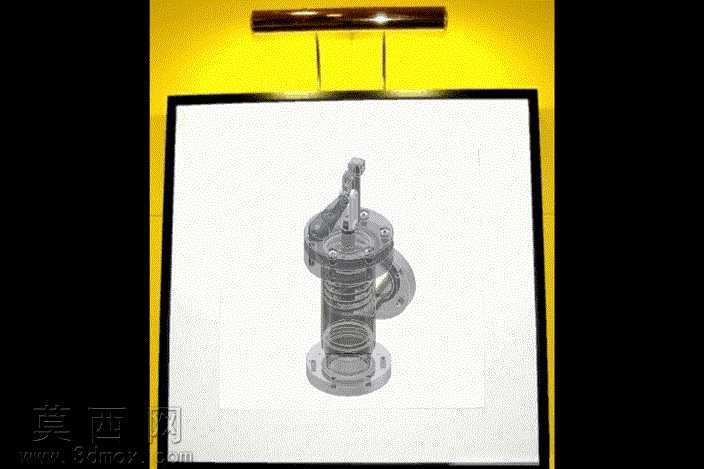

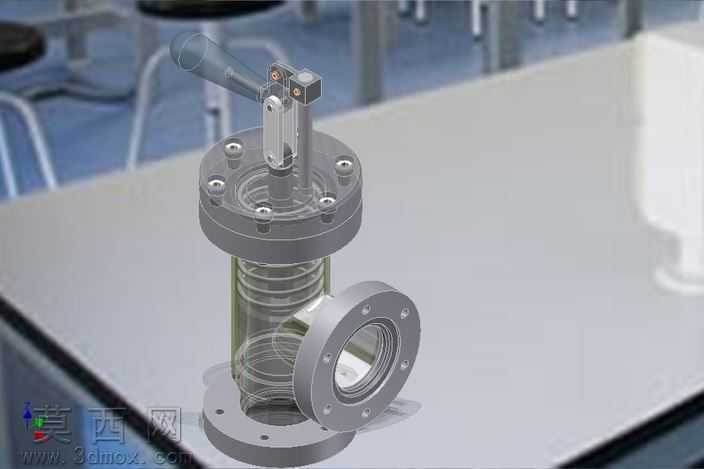

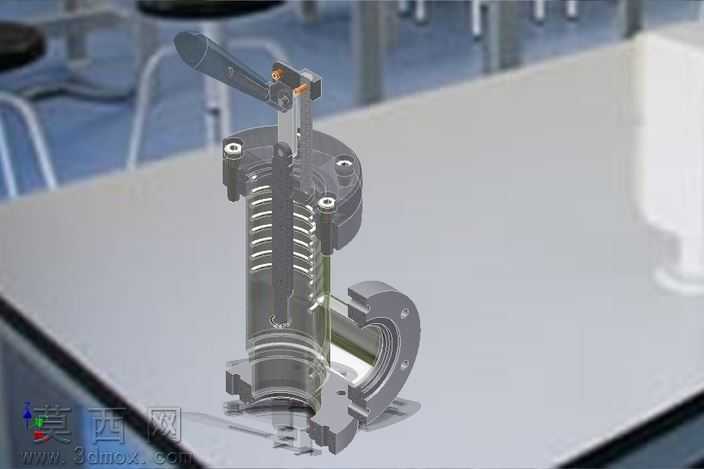

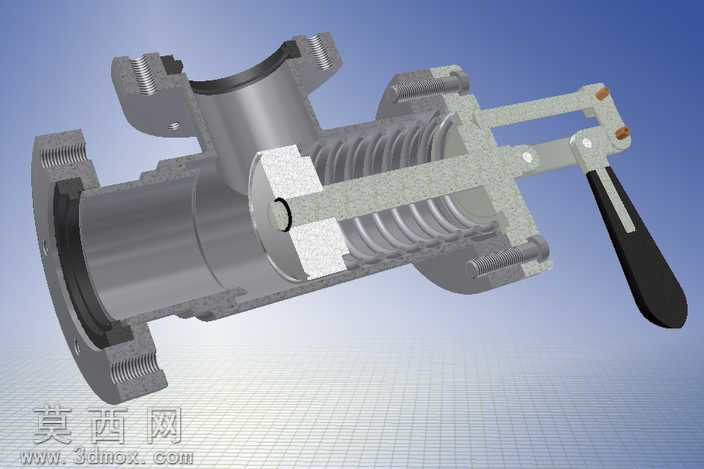

本阀组件三维建模过程中，首先基于流体控制工况的功能需求梳理整体结构逻辑，以立式同轴布局为核心框架，从底部法兰连接端开始向上逐层构建零件特征，先绘制阀体主体的内外流道轮廓，通过旋转凸台命令生成带法兰安装边的阀体基体，预留出侧部流体接口的安装定位结构，保证流道转折处的圆弧过渡符合流体阻力优化要求。建模过程中严格遵循机械装配的公差配合逻辑，对阀杆与阀体的配合段、弹簧定位台阶、密封件安装槽等关键结构，逐一标注配合尺寸基准，确保各零件装配后无干涉。在构建内部调节结构时，先完成阀杆的特征绘制，包含顶部操作手柄的安装卡槽、中部的密封配合轴段、下部的阀芯连接结构，再匹配绘制复位弹簧的螺旋扫描特征，按照实际弹簧的节距、丝径、有效圈数参数生成实体，还原弹簧在阀腔内的预压缩安装状态。阀芯部分采用锥面密封结构设计，建模时细化密封面的角度参数，保证与阀座贴合时的密封可靠性，侧部的安装耳结构通过拉伸与阵列命令完成，预留螺栓安装孔的定位尺寸。材质渲染阶段，为阀体、阀杆等金属零件赋予哑光铸钢材质，调整金属粗糙度与反光参数还原工业金属质感，为密封件赋予丁腈橡胶的哑光深色材质，为操作手柄赋予防滑胶木材质，通过不同材质的视觉区分清晰展现各零件的功能分区。装配阶段按照实际装配顺序添加配合约束，先将阀座固定于阀体内部，再依次装入阀芯、复位弹簧、阀杆、上部压盖、密封填料、操作手柄，通过同轴心、面重合、距离约束还原真实装配关系，同时添加活动部件的运动限位，模拟阀杆上下行程的调节范围，直观展现手动操作时阀芯升降改变流道通径的工作原理。整体建模过程兼顾结构合理性与展示直观性，既还原了阀组件的全部装配细节，也通过透明化处理阀体局部结构，清晰展现内部流道与活动部件的位置关系，可用于阀类产品的结构教学、装配演示与方案验证。
