法兰式手动截止阀三维结构设计模型

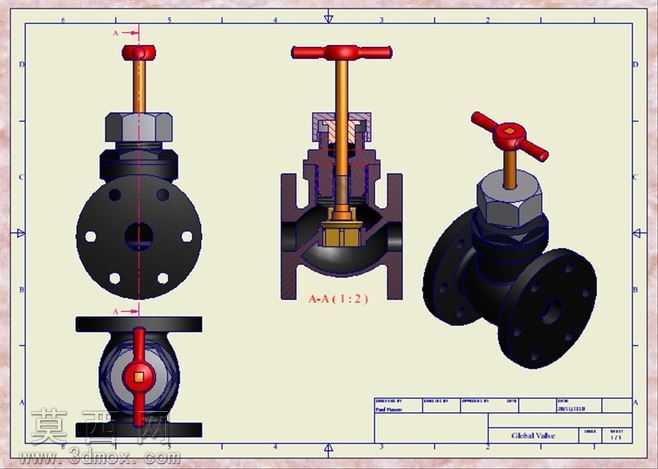

本模型为法兰连接式手动截止阀的完整三维设计成果，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成全零部件的独立构建与整体装配。建模阶段首先对阀体主体进行结构拆解，针对阀体的法兰连接端做了精准的参数化定义，法兰盘上的螺栓孔按照标准法兰的孔位分布做环形阵列排布，保证连接结构的通用性与合理性；阀体内部的介质流道做了平滑过渡处理，还原截止阀低进高出的典型流道结构，避免流道结构出现突兀转折影响介质流通效率。针对阀门的启闭操控结构，模型完整还原了T型手轮、阀杆、密封压盖、启闭闸板的配合关系：手轮采用顶部带红色防滑握柄的结构设计，阀杆做了外螺纹结构建模，与阀盖位置的内螺纹配合实现手轮转动时阀杆的升降动作，带动底部闸板完成流道的通断控制；密封压盖位置做了多层密封结构的细节还原，包括填料函、压紧螺母的结构都做了精细化建模，保证模型能够直观展示阀门的密封装配逻辑。模型同时完成了工程图视角的排布设计，包含主视全剖视角、俯视视角、侧视立体视角三个核心展示角度，其中全剖视角清晰呈现了阀门内部的装配关系，标注了对应剖视的比例参数，能够直观展示阀门内部各零件的位置配合与运动逻辑。材质渲染阶段针对不同零部件做了差异化的材质赋予：阀体、法兰、阀盖等金属承压部件赋予深黑色铸铁材质，还原工业阀门的典型外观质感；阀杆、压紧螺母等传动受力部件赋予银灰色金属材质，突出金属加工件的光洁质感；手轮握柄部分赋予红色哑光塑料材质，通过色彩区分操作部件与承压部件，提升模型的辨识度与展示效果。整体模型装配逻辑严谨，各零部件之间不存在干涉问题，既可以用于阀门结构的教学演示，也可以作为相关管路系统设计的参考模型，完整还原了手动法兰截止阀的结构特点与工作原理，能够清晰展示手动阀门通过旋转手轮带动阀杆升降实现介质通断控制的核心运作逻辑。
