直流行星减速电机结构设计方案

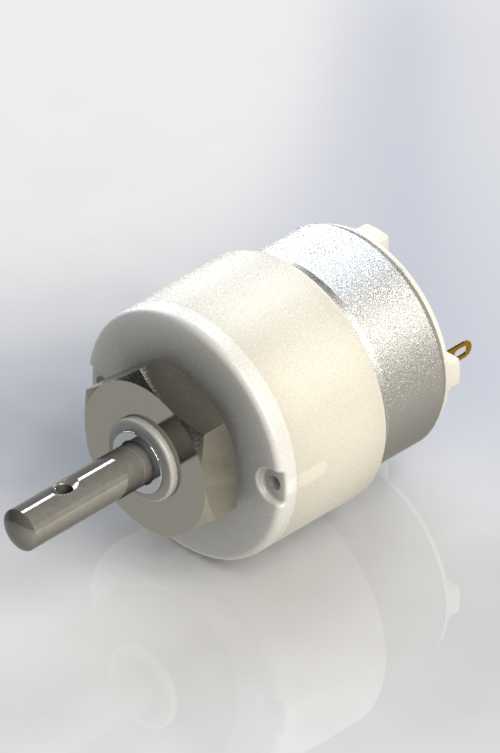

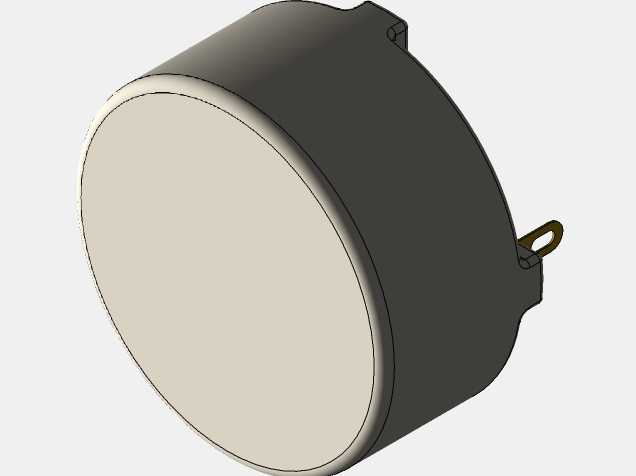

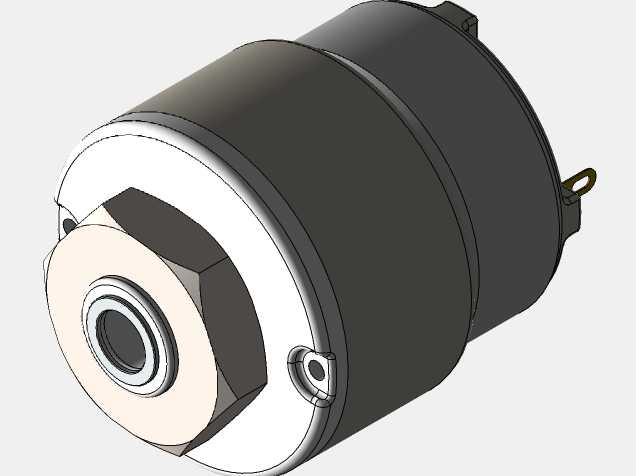

做小型传动机构选型时，这类集成减速箱的微型直流电机是绕不开的部件，很多桌面级自动化装置、智能小型载具、家用小电器的动力端都靠它提供适配的扭矩与转速。从结构上看，这款电机将驱动部分与减速级做了一体化集成，后端是常规的有刷直流电机腔体，外壳做了滚花纹理处理，既可以提升装配时的握持摩擦力，也能在压入安装位时增加过盈配合的附着力，避免长期运转出现松动移位。前端的减速箱采用白色工程塑料壳体，重量控制得比较好，同时能满足常规工况下的结构强度要求，输出轴为金属材质，轴端做了扁位加工，配套传动件安装时不需要额外做防转结构，直接靠扁位卡合就能传递扭矩，省去了额外打顶丝的工序，适合批量装配的场景。

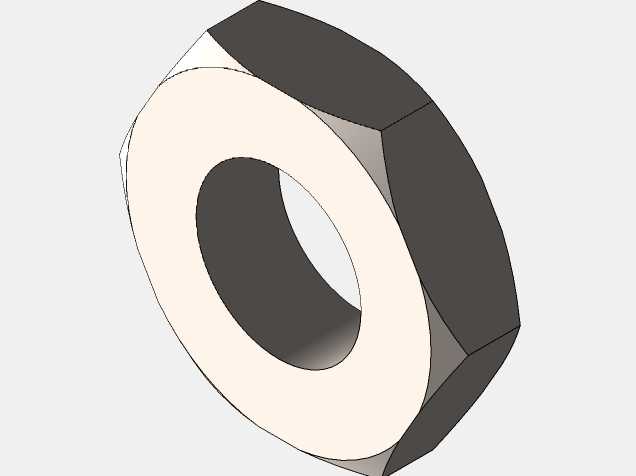

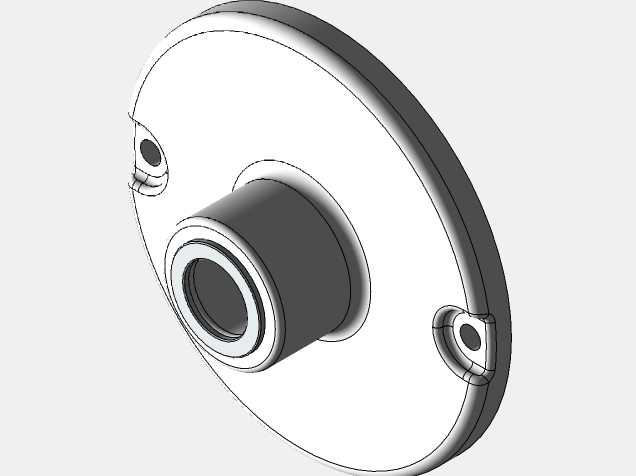

设计这类集成减速电机时，首先要平衡的是减速比与输出轴径向负载的关系，这款产品的输出轴伸出长度做了严格控制，轴根部加装了金属衬套，能承受一定的径向载荷，不会因为输出端带轮或者齿轮的侧向力导致轴偏磨，这点在做小负载输送线、小型旋转台的动力选型时很关键，很多同类型产品为了压缩成本省掉衬套，用不了几个月就会出现轴晃、扫膛的问题。安装边界上，减速箱前端预留了两个对称的安装凸耳，凸耳上带定位通孔，安装时不需要额外做定制支架，直接用螺丝穿过凸耳就能固定在设备基板上，两个安装孔的中心距做了标准化适配，能兼容市面上多数微型传动机构的安装位，替换旧件时不需要重新打孔改结构。

实际应用中，这类电机常被用在小型智能小车的驱动轮、自动售货机的出货拨杆、桌面3D打印机的送料机构、智能门锁的锁舌驱动这些场景，不同场景下对输出转速和扭矩的要求不同，这款减速箱的齿轮组采用直齿行星传动结构，传动效率比蜗轮蜗杆结构高，空载电流更小，电池供电的设备用它能获得更长的续航。设计建模时要特别注意电机本体与减速箱的同轴度，两个腔体的配合止口做了定位台阶，装配时能自动对齐，不会出现齿轮啮合偏载的问题，输出轴与减速箱壳体之间的间隙控制得很小，能阻挡大部分粉尘进入减速箱内部，在普通车间环境下使用不需要额外做防尘密封。另外电机尾部的出线端做了应力释放结构，拉扯导线时不会直接把线从焊点扯掉，设备装配走线时能减少接线故障的概率。
