Akribis ADR-P系列无框旋转电机结构

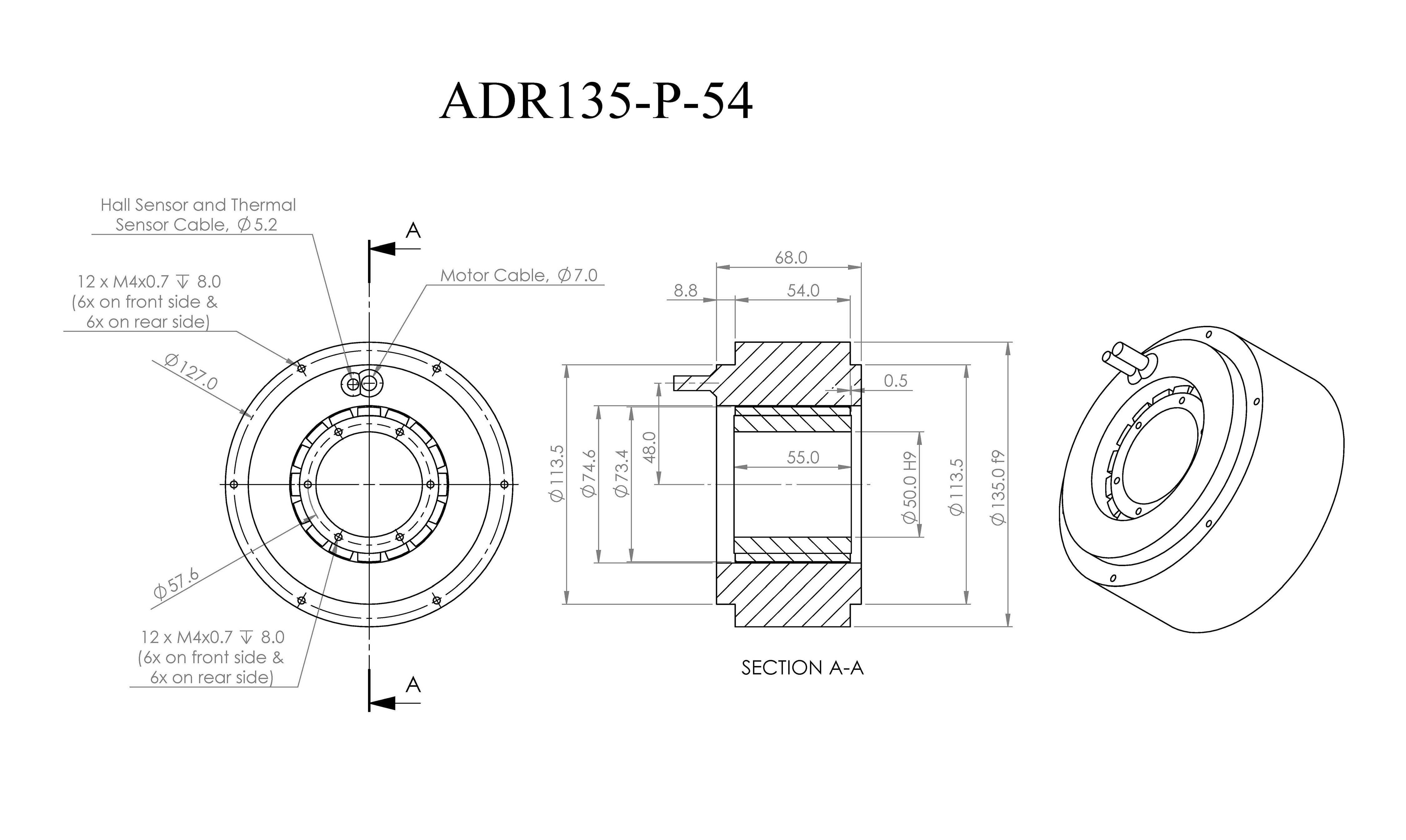

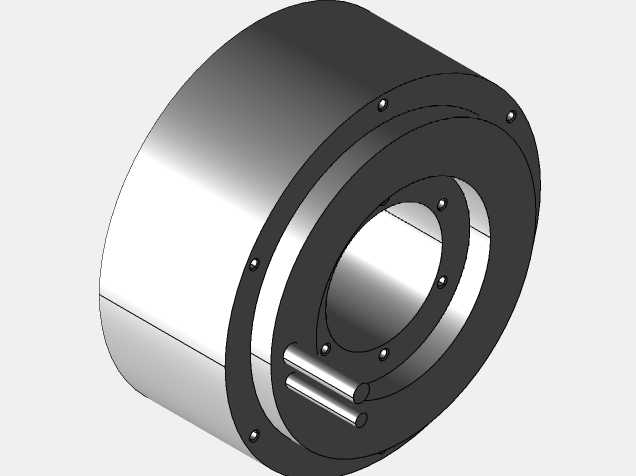

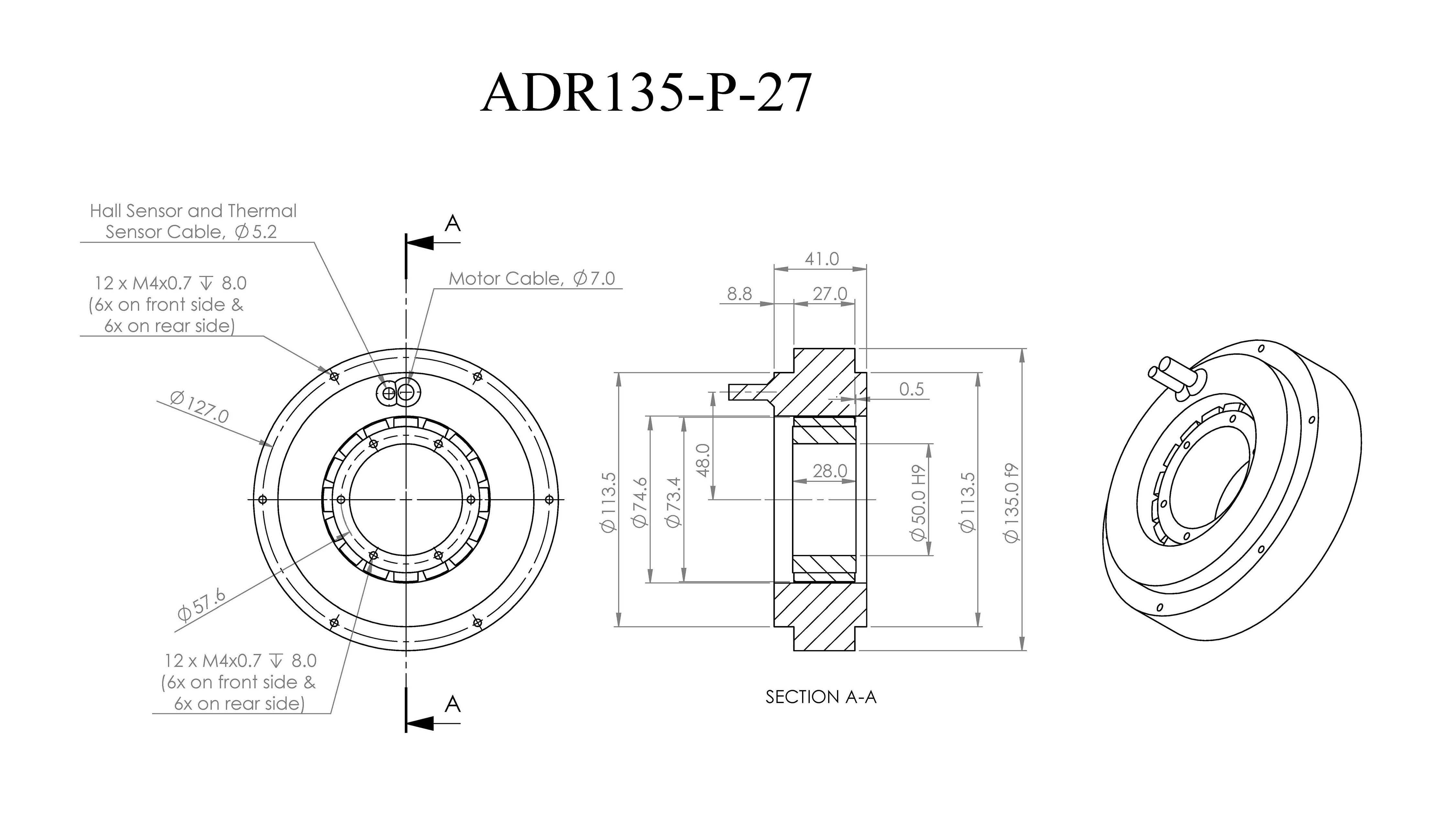

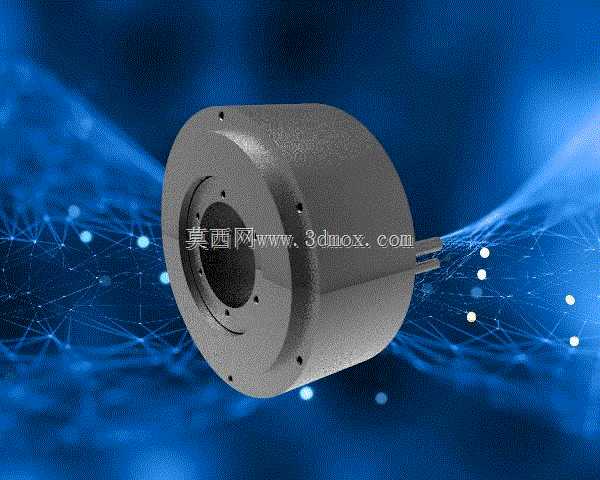

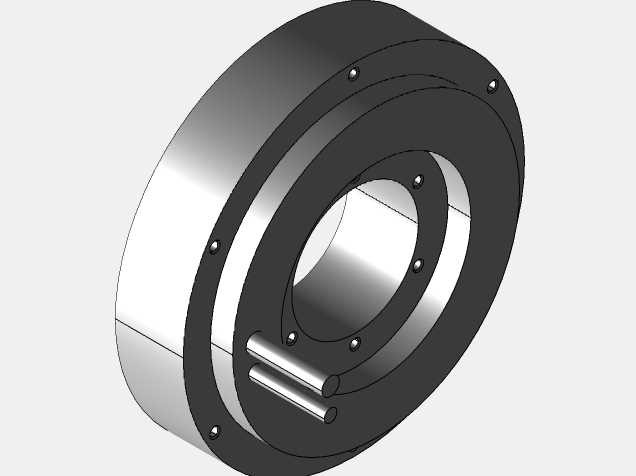

在精密运动控制场景中，无框旋转电机的选型往往直接决定设备的动态响应上限与集成紧凑度，这款ADR-P系列无框旋转电机的结构设计，正是针对高集成度精密装备的安装痛点开发。不同于传统带壳体电机的独立安装逻辑，该系列采用无框分体式结构，定子与转子可直接嵌入设备的回转关节内部，省去了传统电机的外壳、输出轴、联轴器等冗余传动部件，从根源上消除了传动间隙带来的回程误差，这一特性使其在半导体晶圆搬运转台、高精度光学检测转台、协作机器人关节模组这类对空间占用和传动精度要求极高的场景中具备不可替代的优势。从功能特性来看，该系列电机标配霍尔传感器，无需额外加装位置反馈元件即可完成基础的换向控制，可直接匹配市面上主流的伺服驱动器与运动控制器，大幅降低了电控系统的集成调试难度；同时无框结构带来的低转动惯量特性，让电机在高频启停、快速正反转的工况下仍能保持稳定的转矩输出，不会出现传统带壳电机因惯量匹配不当导致的过冲、振荡问题。在设计思路上，开发团队充分考虑了嵌入式安装的公差适配需求，定子的外径与转子的内径均预留了合理的配合公差带，安装时可直接通过过盈配合或胶粘方式固定在设备的基座与回转轴上，无需额外设计复杂的电机安装支架；定子出线端采用侧出引线设计，引线长度可根据设备内部走线空间灵活调整，避免了传统电机尾部出线占用轴向空间的问题，能有效压缩回转机构的轴向尺寸。从安装边界来看，该系列电机的轴向厚度控制在极小范围内，转子采用中空通孔设计，通孔可直接穿过设备的气路、线路或光路，无需额外设计走线拖链或中空转接轴，这一设计在需要穿线的回转工作台、医疗CT旋转机架、精密绕线设备中能大幅简化整体结构；定子与转子的同轴度安装要求控制在常规精密机加可实现的公差范围内，无需超高精度的加工设备即可完成装配，降低了设备的整体制造成本。实际应用中，这类无框电机往往被集成在设备的核心回转部位，作为直接驱动单元使用，相比传统的“伺服电机+减速器”传动方案，它没有减速器的磨损、背隙问题，长期运行的精度保持性更好，维护成本更低，尤其适合需要长期连续高精度运行的工业检测、精密加工类设备。
