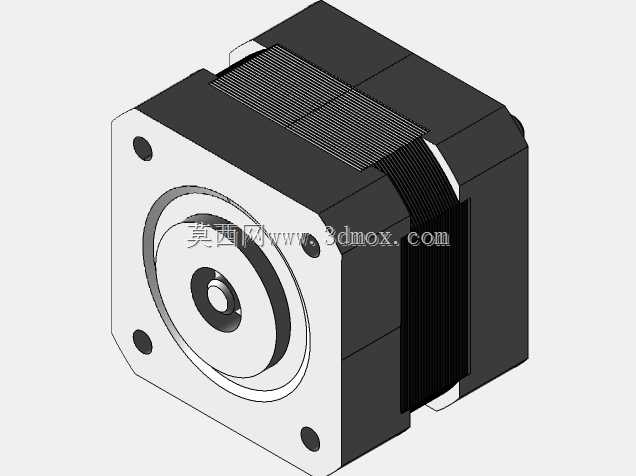

Nema17步进电机孔模式建模结构

做小型自动化设备结构设计的工程师，大概率都绕不开Nema17规格的步进电机选型与安装匹配，这类电机在桌面级3D打印机、小型数控雕刻机、桌面点胶工位、轻载传送带驱动单元里的出镜率极高，核心原因是其输出扭矩区间刚好覆盖这类轻载精密传动场景的需求，既不会因为动力冗余挤占安装空间，也不会因为扭矩不足导致传动丢步。

这次的建模采用孔模式搭建逻辑，核心是优先对齐安装边界的所有配合尺寸，从实际装机的角度倒推模型细节：先确定安装法兰的四个固定孔位中心距，这是和设备安装板直接配合的核心尺寸，孔位公差按照常用的过渡配合预留间隙，避免实际装配时出现孔位错位无法锁附螺丝的问题。输出轴的轴径、轴伸长度、D型切边位置都按照常规量产Nema17电机的实测尺寸还原，连轴上配套的卡簧槽位置都做了对应建模，方便工程师直接在装配体里匹配联轴器、同步轮这类传动件，不用反复核对二维图纸的尺寸标注。

模型的机身外形还原了方形壳体的倒角细节，尾部出线位置的结构也做了简化还原，在做设备整体布局的时候，可以直接用来核对电机尾部和设备侧板、走线槽的安全距离，避免装机后出现线材弯折过度、电机尾部和其他结构件干涉的问题。从设计思路上来说，没有做多余的内部绕组、磁钢这类非装配必要的细节，把建模重心全部放在和外部装配相关的结构特征上，既保证装配干涉检查的准确性，也不会因为模型细节过多导致装配体运行卡顿。

实际做设备设计的时候，这类标准动力元件的模型不需要从零开始绘制，直接调用匹配安装尺寸的模型，就能快速完成动力端的布局，把更多精力放在传动链路的精度校核、机架结构的刚性优化上。要注意的是，不同厂家生产的同规格Nema17电机，机身长度会随着扭矩参数变化有细微差异，这个模型的机身长度适配最常用的40mm机身长度规格，安装孔位、输出轴尺寸是全系列通用的，选型时如果选了更长机身的高扭矩版本，只需要对应调整机身长度方向的尺寸，安装配合部分不需要做任何改动，就能直接适配原有安装板的设计。

在做小型滑台设计的时候，用这个模型可以直接匹配电机安装座的止口尺寸，确认同步轮的安装高度和张紧轮的位置关系，提前预判传动皮带的走线角度，避免实际加工完安装座才发现电机轴和滑台丝杠的同轴度偏差过大，导致传动阻力增大、运行噪音超标的问题。
