管壳式列管换热装置结构设计

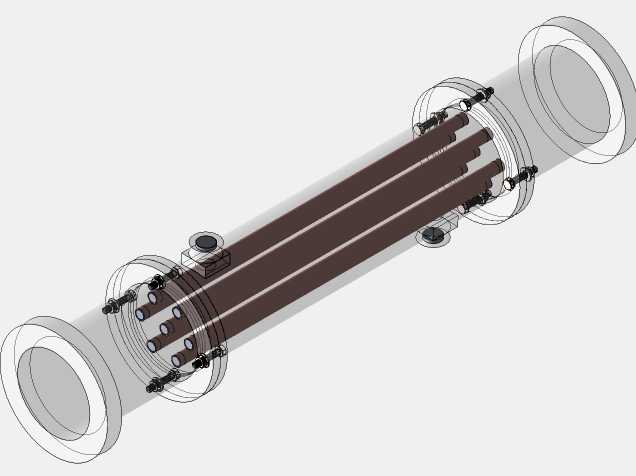

该换热装置属于典型管壳式列管结构，在化工、暖通、能源回收、轻工制程等场景中应用广泛，主要实现两种不同温度流体之间的热量传递，既可以满足工艺制程中介质的升温、降温需求，也可用于余热回收环节降低生产能耗。从结构设计逻辑来看，模型完整还原了设备的核心组成：两端带法兰连接结构的管箱、筒形壳体、内部平行排布的换热管束、管板、折流组件以及壳体上的介质接管、紧固件结构。设计过程中优先考虑了不同介质的流道分配，管程与壳程相互独立，管内走一类介质，壳体与管束之间的空腔走另一类介质，通过管束壁面完成热量交换，管束与管板的连接采用密封紧固结构，避免两种介质发生串漏。两端法兰结构匹配通用管道安装标准，可直接对接同公称直径的工艺管线，壳体上的侧向接管分别对应壳程介质的进出口，接管位置的排布兼顾了流体在壳程的流动路径长度，避免出现流动死区影响换热效率。内部折流结构的设置一方面可以支撑换热管束，避免长管束在流体冲击下产生振动变形，另一方面可以改变壳程流体的流向，提升流体湍流程度，强化整体传热效果。从安装边界来看，设备整体为卧式直筒结构，安装时需预留两端法兰的管线连接操作空间，同时壳体下方需设置对应支撑结构承载设备自重与运行时的介质重量，侧向接管的方位可根据实际厂区管线排布做对应调整，不影响内部换热核心结构的功能实现。设计时充分考虑了不同工况的适配性，管束的排布密度、管径选择、壳体长度都可根据实际换热负荷、介质物性参数做对应调整，紧固件的选型匹配对应压力等级的密封需求，保证设备在额定工作压力下的密封可靠性。该结构的三维建模完整呈现了各零部件的装配关系，可直接用于结构校核、安装模拟、教学演示等场景，帮助设计人员快速理解管壳式换热器的装配逻辑与工作原理，也可作为同类型设备改型设计的基础参考框架，减少重复建模的工作量，在进行方案论证时，可直接基于该模型调整管束数量、壳体直径、接管位置等参数，快速匹配不同项目的换热需求。
