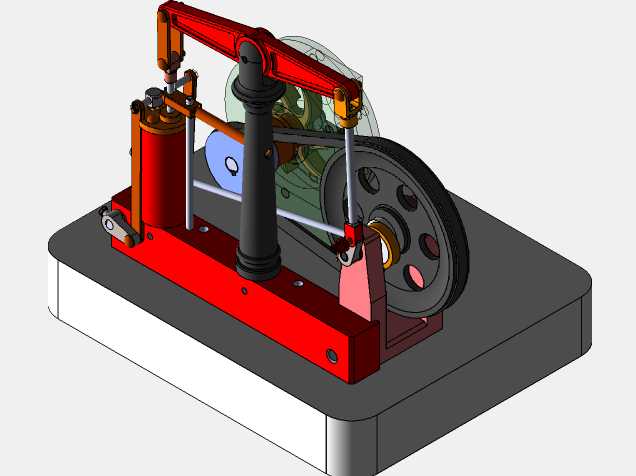

带水平横梁与离心泵的卧式蒸汽机组结构

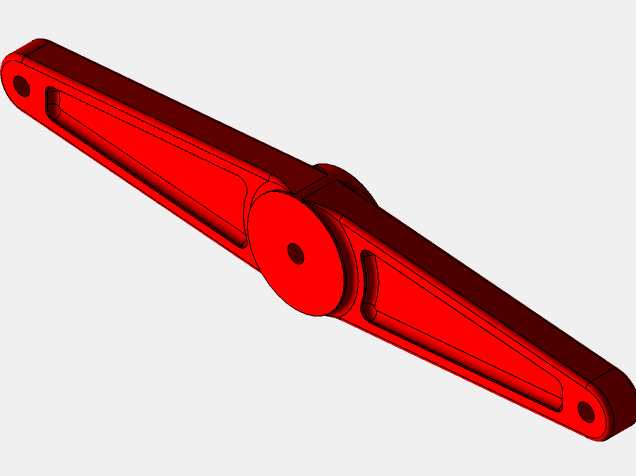

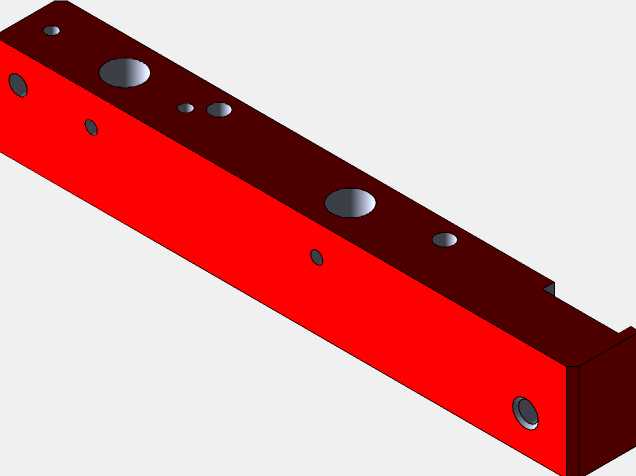

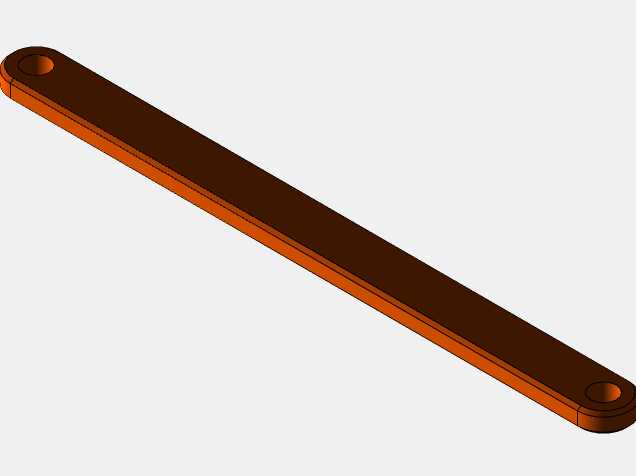

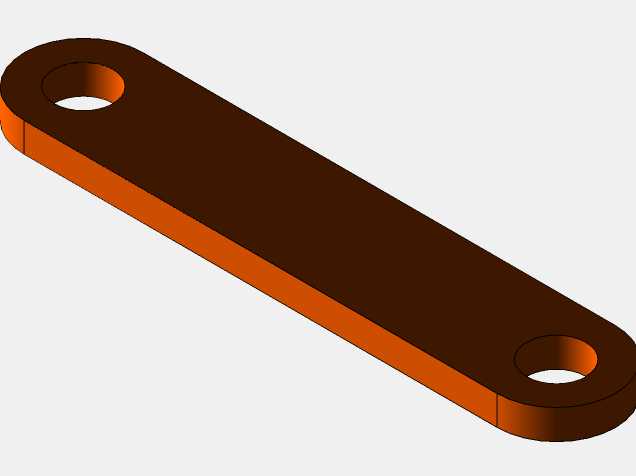

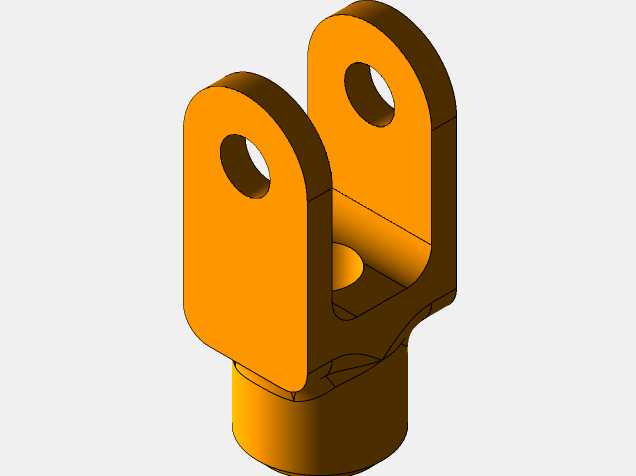

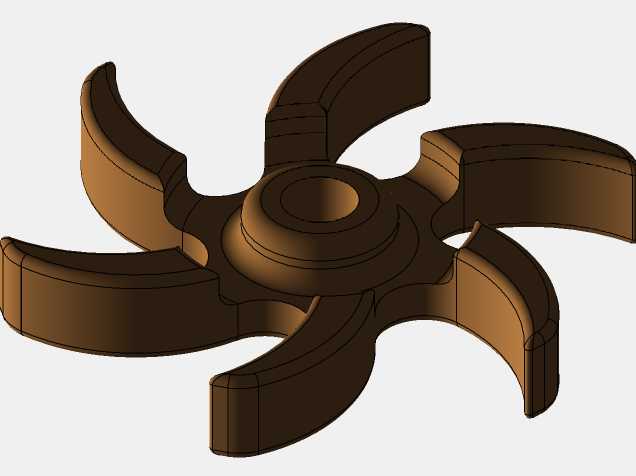

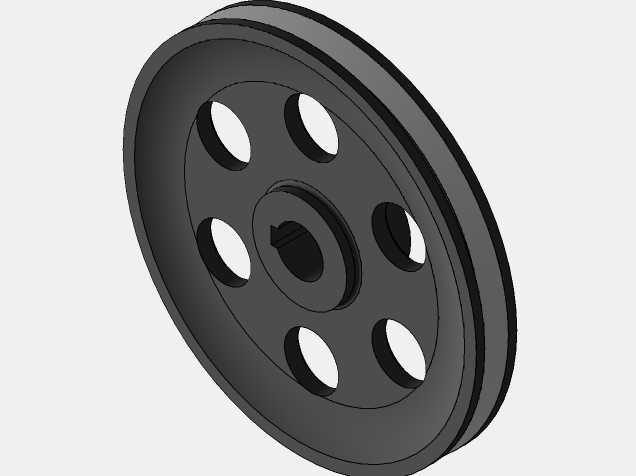

这套集成离心泵的卧式蒸汽动力结构，最早应用于小型工矿场地的流体输送场景，在电力配套不完善的郊野作业区、零散小型加工点位，可直接依靠蒸汽热源驱动完成给水、循环输水作业，无需额外铺设电力驱动线路，适配无稳定电网覆盖的早期生产作业需求。机组采用水平横梁作为动力传递的核心支撑构件，横梁中部设置立式导向支撑柱，将蒸汽缸的直线往复动力通过铰接连杆传递至端部飞轮结构，飞轮轴端直接联动离心泵叶轮组件，省去了额外的传动变速环节，整体动力传递路径短，机械损耗控制在较低水平。从结构设计逻辑来看，卧式布局的底座采用一体化厚重铸铁式承托结构，将蒸汽做功单元、横梁支撑单元、飞轮储能单元、离心泵作业单元全部集成在同一安装基准面上，安装时仅需找平底座平面即可完成整机定位，无需额外调整各单元的同轴度，大幅降低现场安装调试的工作量。水平横梁的铰接点位全部采用耐磨轴套配合间隙可调的铰接结构，长期运行出现磨损后可通过调整轴套压盖的间隙补偿磨损量，无需整体更换横梁构件，降低运维成本。飞轮采用大直径辐条式结构，既可以储存蒸汽缸往复做功的间歇动能，保证输出转速平稳，避免离心泵叶轮出现转速波动导致的输水压力不稳，同时辐条结构可有效降低整体自重，减少启动阶段的动力损耗。离心泵腔体与飞轮轴端采用直连密封结构，密封件采用填料密封形式，可在运行状态下调整压盖松紧度完成密封补偿，适配输送常温清水类介质的作业需求。整机安装边界预留了充足的检修操作空间，蒸汽缸侧预留了阀门安装与管路连接的操作位，离心泵端预留了进出水法兰的对接空间，日常维护时可直接在安装位完成活塞环更换、轴套润滑、密封件调整等常规操作，无需整体拆解机组。从动力匹配角度，蒸汽缸的活塞行程与横梁摆角经过匹配计算，可保证飞轮在较低蒸汽压力下顺利启动，同时离心泵的叶轮参数与飞轮输出转速区间匹配，在额定工况下可稳定输出满足需求的输水流量与扬程，适配小型供水、循环冷却、零散输水的作业场景。
