户外防水型长条开关电源结构设计

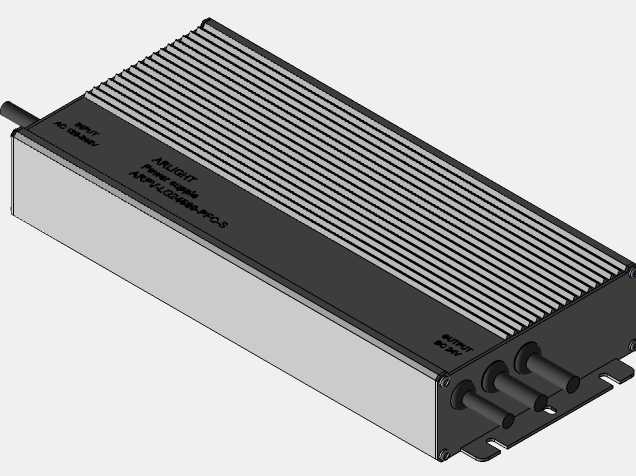

这款长条型防水电源主要面向户外LED照明、工业自动化控制、户外通讯基站辅助供电等场景设计，可在露天淋雨、高湿度粉尘环境下长期稳定工作，解决普通室内电源无法适配户外恶劣工况的痛点。从结构设计来看，外壳采用拉伸铝型材一体成型主体搭配两端密封端盖的方案，型材表面做平行散热鳍片设计，在不额外增加产品体积的前提下最大化散热接触面积，无需额外加装散热风扇即可满足满负载运行的散热需求，同时避免风扇转动带来的积尘、寿命短板问题。端盖与型材主体之间设置嵌入式密封胶条，所有出线位置采用防水格兰头锁紧密封，整体防护等级可达到IP67级别，可直接浸泡在浅水环境中短时间工作而不出现电路短路问题。输出端采用多组并行出线接口，可同时对接多路负载，减少现场接线的分线工序，输入端采用单根粗线缆进线，适配户外布线的抗拉扯需求。安装边界上，产品底部预留两个对称的安装固定耳，耳位上开有长条形安装孔，可适配一定范围内的安装孔位偏差，现场安装时无需精准打孔即可完成固定，降低现场施工的精度要求。外形采用窄长型结构，宽度尺寸控制在较小范围，可嵌入到灯杆内部、设备侧边狭窄安装槽内，适配各类紧凑型安装空间，不会占用过多设备内部布设空间。设计过程中优先考虑了户外工况的抗老化需求，外壳表面做硬质阳极氧化处理，可抵御紫外线长期照射带来的表层粉化问题，金属外壳同时具备良好的电磁屏蔽效果，可降低电源自身工作产生的电磁干扰对外围敏感设备的影响，也能抵御外界电磁干扰对电源控制电路的冲击，保证输出电压电流的稳定性。内部电路与外壳之间预留足够的绝缘间隙，灌封导热硅胶同时实现导热与绝缘双重作用，即使在低温凝露环境下也不会出现电路爬电问题。
