货架配套插接式固定支撑连接件

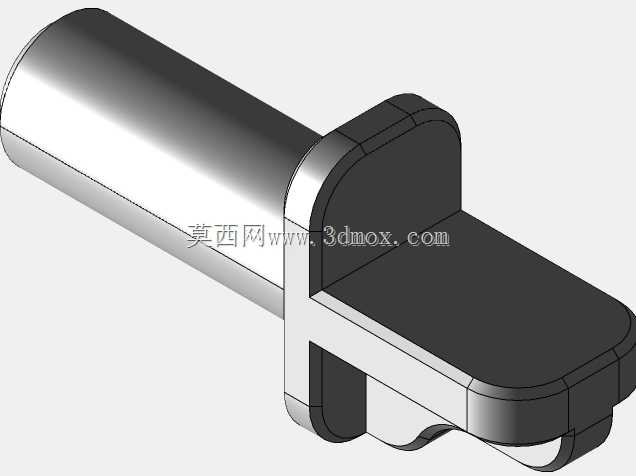

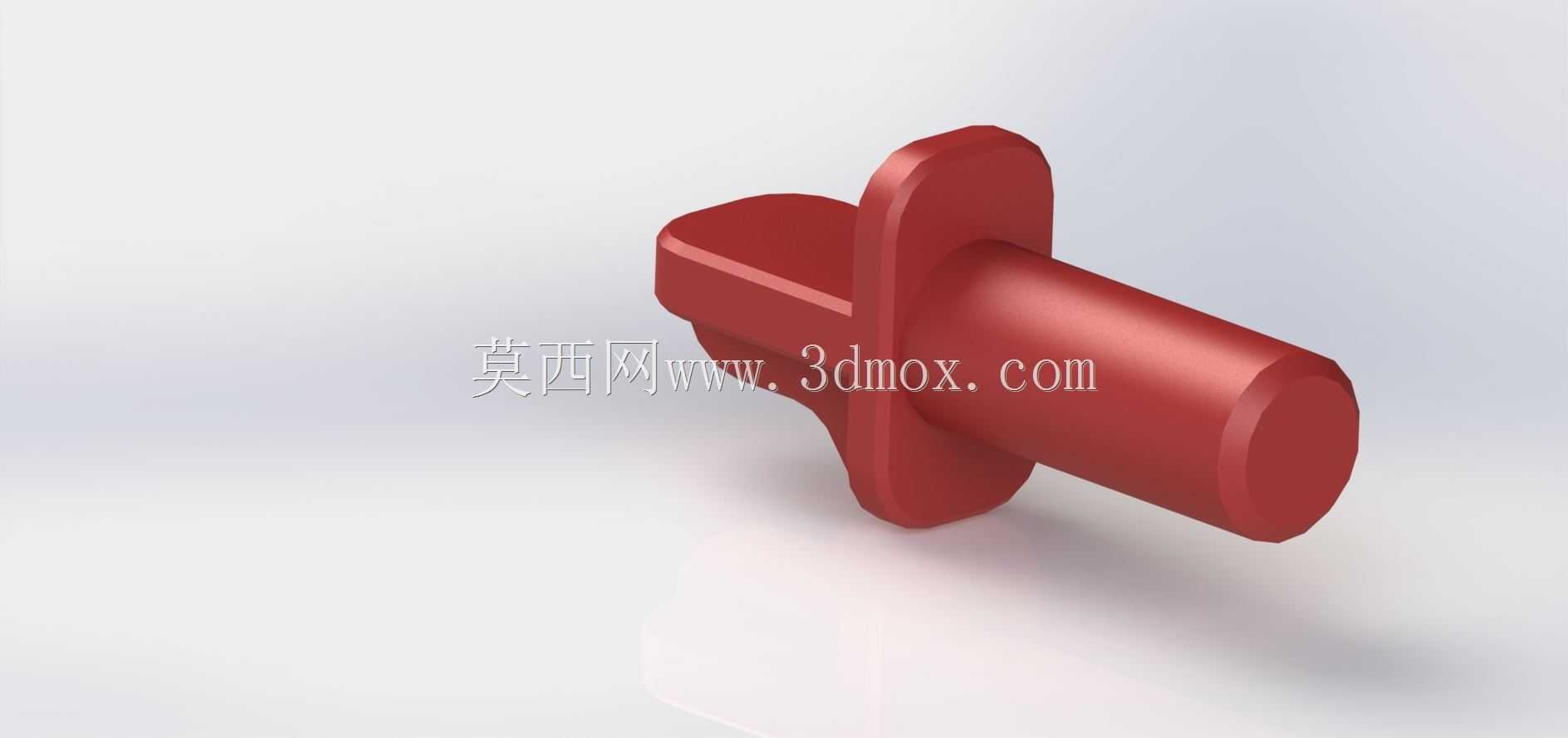

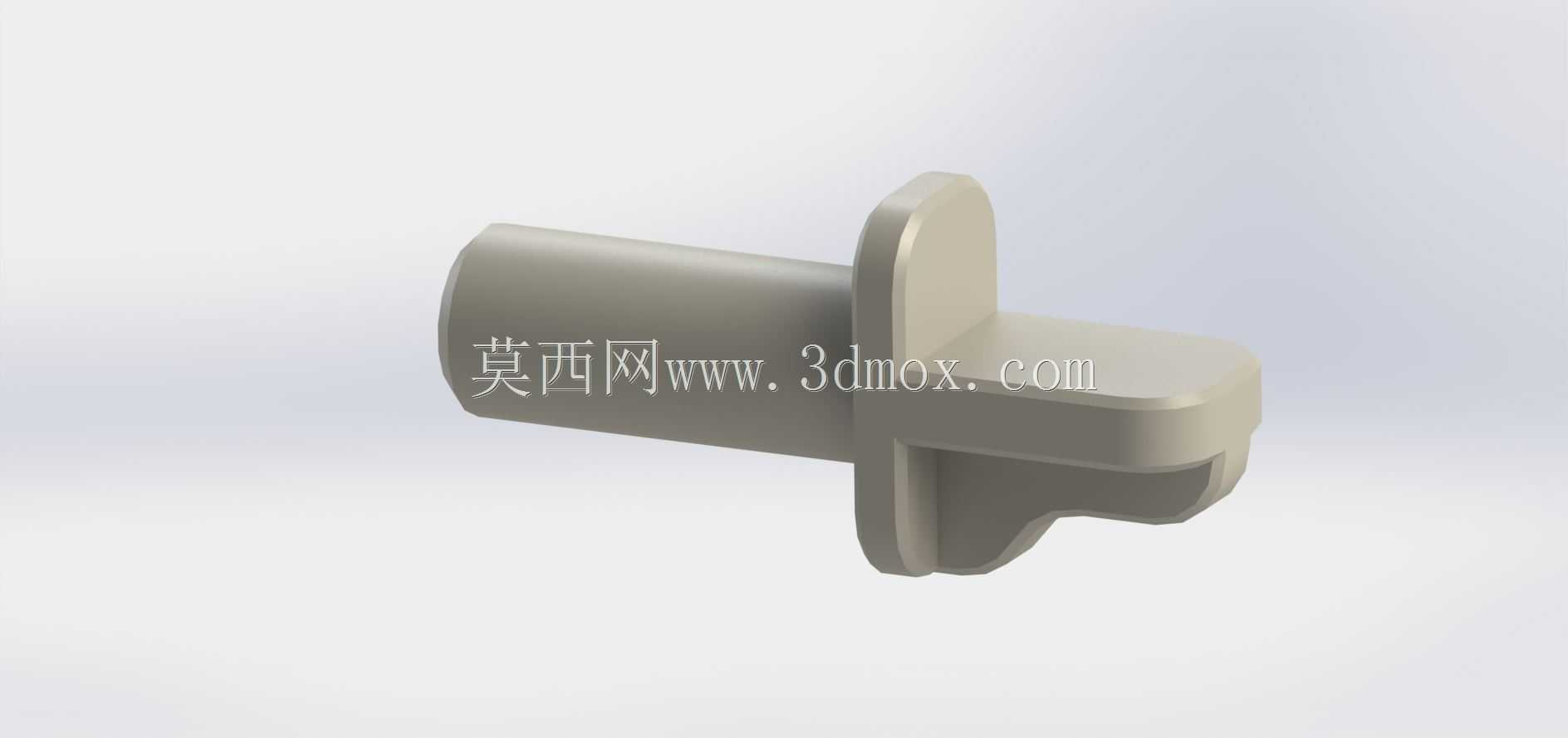

这类支撑连接件多用于轻型组合式货架的层板与立柱衔接位置，日常仓储场景里，电商小件仓、五金配件存放架、家用置物架的层板固定都能见到这类结构的身影，它替代了传统螺丝锁紧的繁琐安装流程，无需额外辅助工具就能完成层板的定位固定，大幅提升货架组装的作业效率。从结构设计来看，该零件采用一体成型的结构设计，一端为带定位翼缘的圆柱插接段，另一端为适配货架立柱卡槽的扁头插接端，中间的圆形挡边是核心的限位结构，安装到位后挡边会完全贴合立柱与层板的接触面，既可以限制插接深度，避免插接过深导致层板倾斜，也能分散层板承载时传递到插接位置的应力，减少局部应力集中造成的零件断裂风险。圆柱插接段的直径与货架层板预留的安装孔采用间隙配合设计，装配公差控制在0.1mm以内，既保证插接时的顺畅度，不会出现卡滞无法装配的问题，也能避免间隙过大导致层板安装后出现晃动。端部的扁头结构完全匹配货架立柱上的冲压卡槽尺寸，插入后旋转90度即可完成卡紧锁止，不需要额外的防松零件，锁止后能承受垂直向下的静载荷，常规轻型应用场景下单件可承载15kg以内的重量，满足日常轻型置物的承载需求。设计时特意将零件的所有棱边做了R0.5的圆角处理，没有尖锐的毛刺棱角，一方面是避免安装作业时划伤操作人员，另一方面也能减少应力集中点，提升零件的抗疲劳强度，反复拆装也不容易出现开裂问题。零件的整体轴向尺寸控制在适配常规1.2mm厚度货架立柱与15mm厚度层板的安装边界，安装完成后不会在层板表面或立柱外侧突出多余结构，不会影响货架层板的平整性，也不会在货架外侧形成剐蹭隐患。翼缘结构的厚度与圆柱段保持一致，在插接过程中还能起到导向作用，对准安装孔后稍加施力就能推入到位，对现场安装人员的操作熟练度要求很低，即使是非专业人员也能快速完成货架的组装作业。这类零件大多采用注塑或压铸工艺批量生产，一体成型的结构不需要后续二次装配，生产效率高，成本可控，适合作为货架的标准配套配件大规模使用，在实际仓储运维中，如果出现零件损坏，也可以直接拔插更换，不需要对货架主体进行拆卸改造，维护成本极低。
