包装产线多工位夹持定位圆盘载具

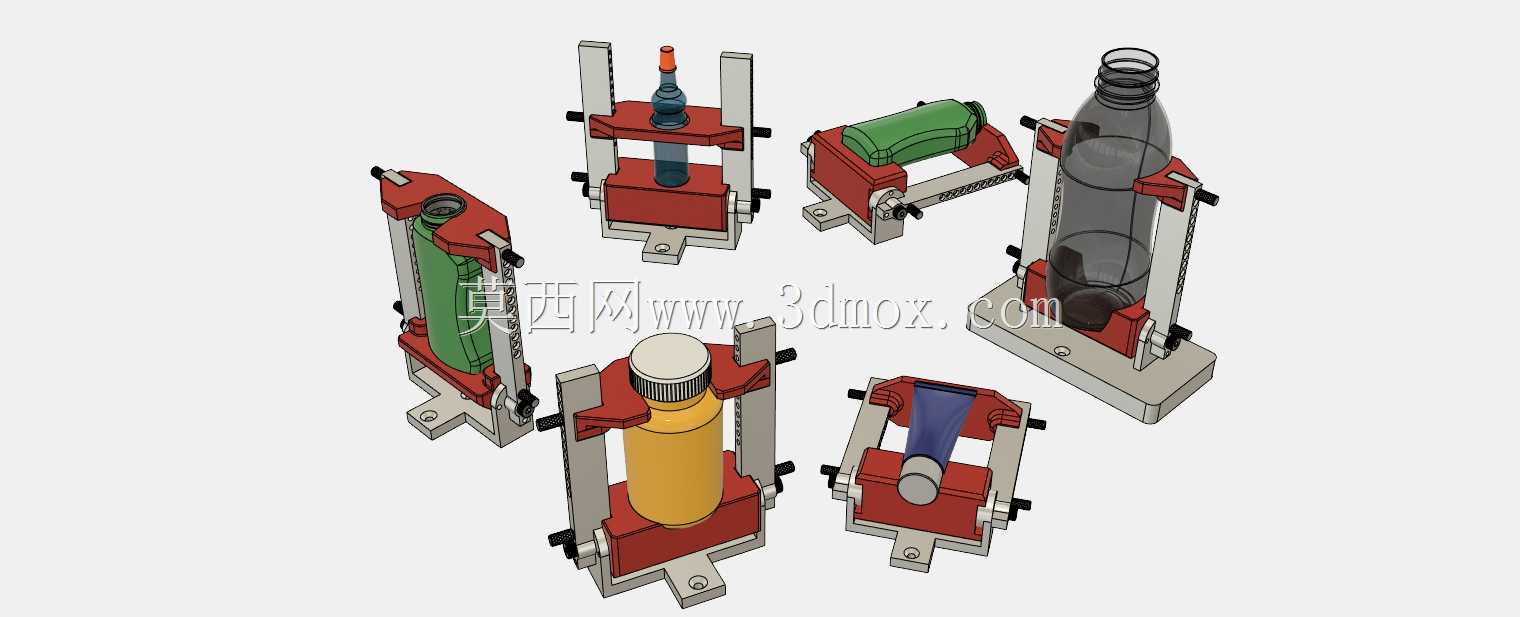

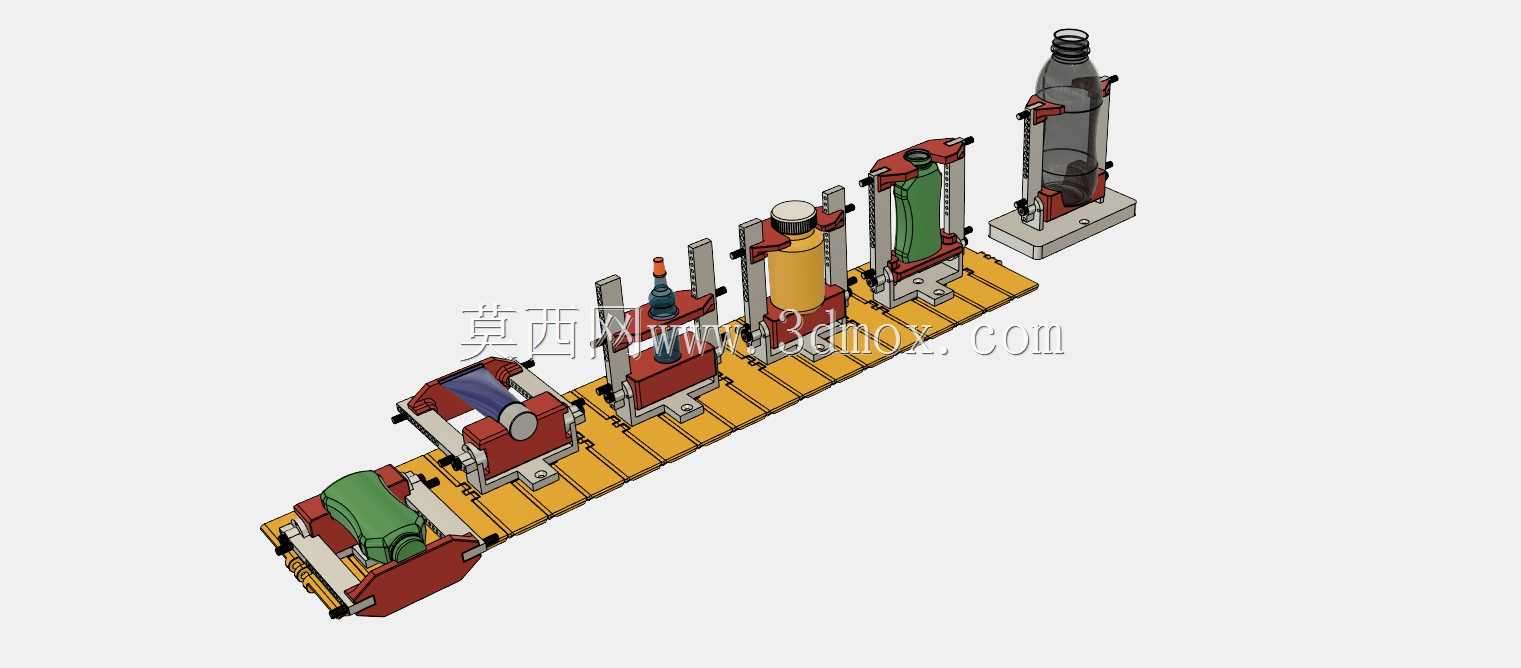

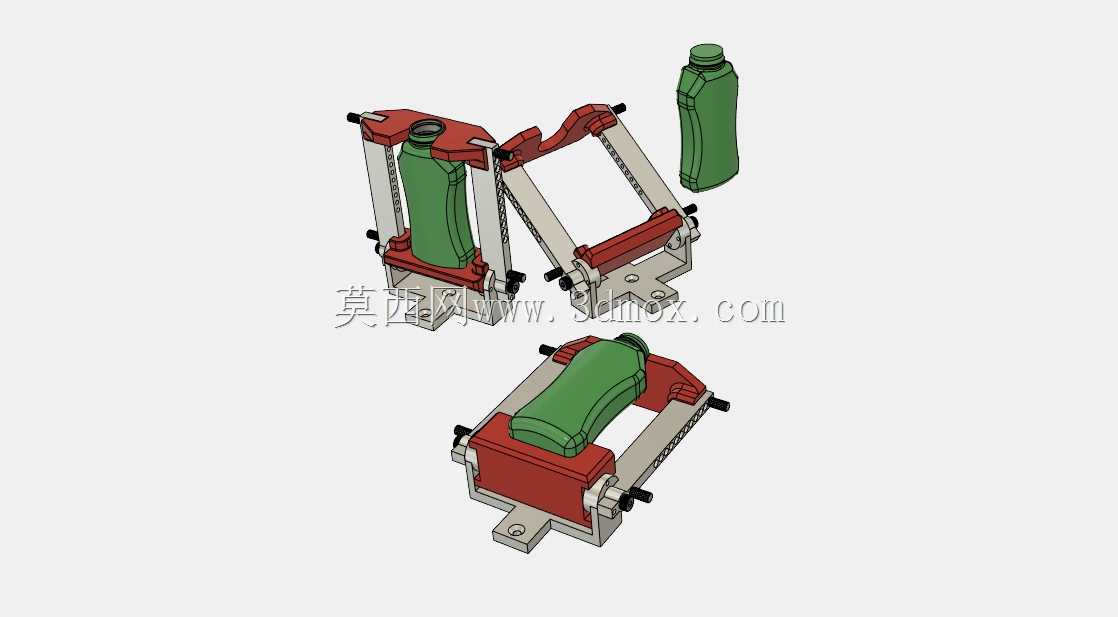

这套多位置夹持载具主要面向包装工序的贴标、喷印、填充配套工位设计，适配连续输送式包装产线的工件流转需求，可直接固定在链式或皮带输送机的对应工位段，也可搭配间歇式回转输送机构完成多工序同步作业。载具采用长条式基座排布多组独立夹持单元，每个夹持单元可适配不同外形规格的瓶类、筒类容器，从常规圆柱瓶、异形扁瓶到带锥度的容器都能通过更换顶部与底部的可换嵌件完成适配，无需整体更换载具主体，大幅压缩产线换型的调整周期。

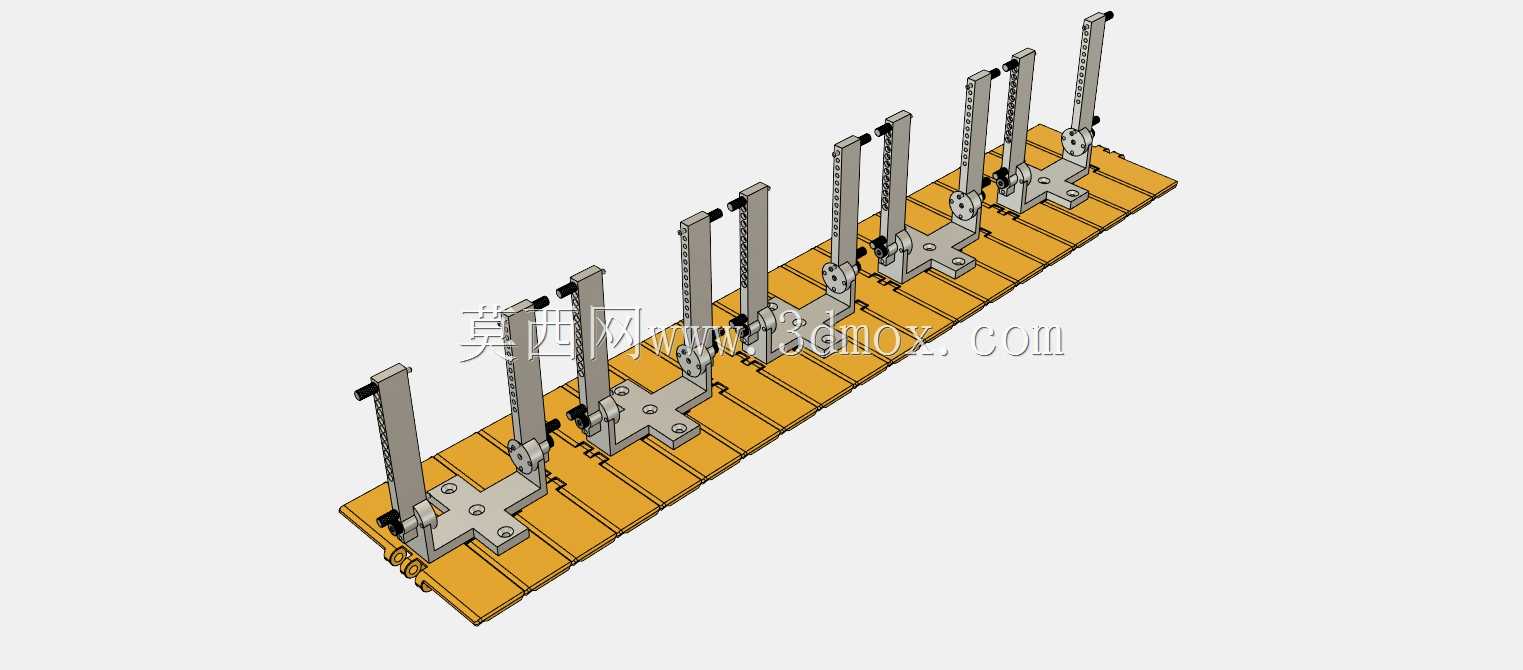

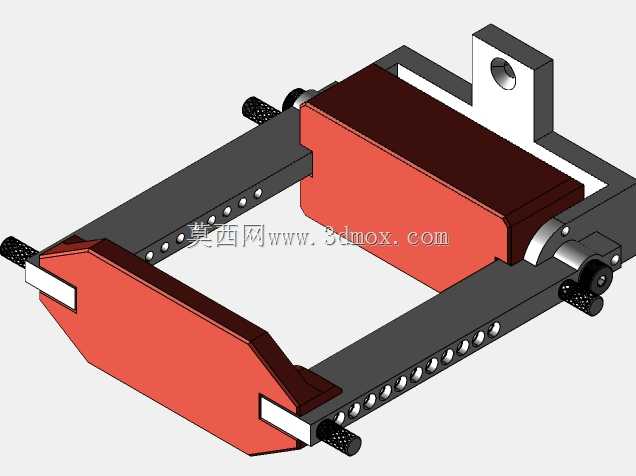

设计过程中优先考虑了产线安装的边界兼容性，基座采用标准铝型材拼接结构，安装孔位适配主流包装输送机的型材槽距，整体安装宽度控制在常规输送线的有效载荷宽度范围内，不会超出输送线两侧的安全防护边界，夹持单元的开合行程预留了足够的工件取放空间，不会和产线上的挡瓶、分瓶机构产生运动干涉。每个夹持单元的夹持力可通过内置的弹性元件调整，针对薄壁塑料容器、玻璃容器等不同材质的工件，可调整夹持力避免夹伤工件表面，同时保证输送过程中工件不会出现偏移、倾倒，满足贴标、喷印工序对工件定位精度的要求。

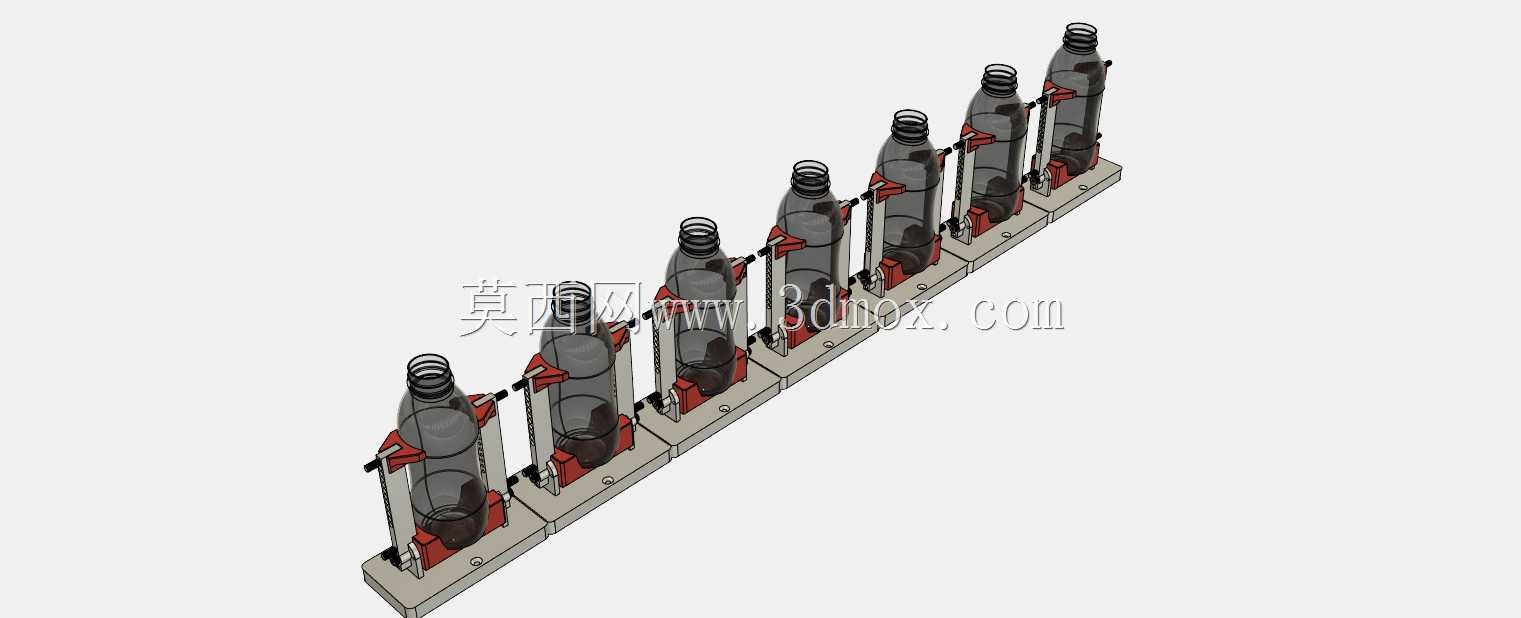

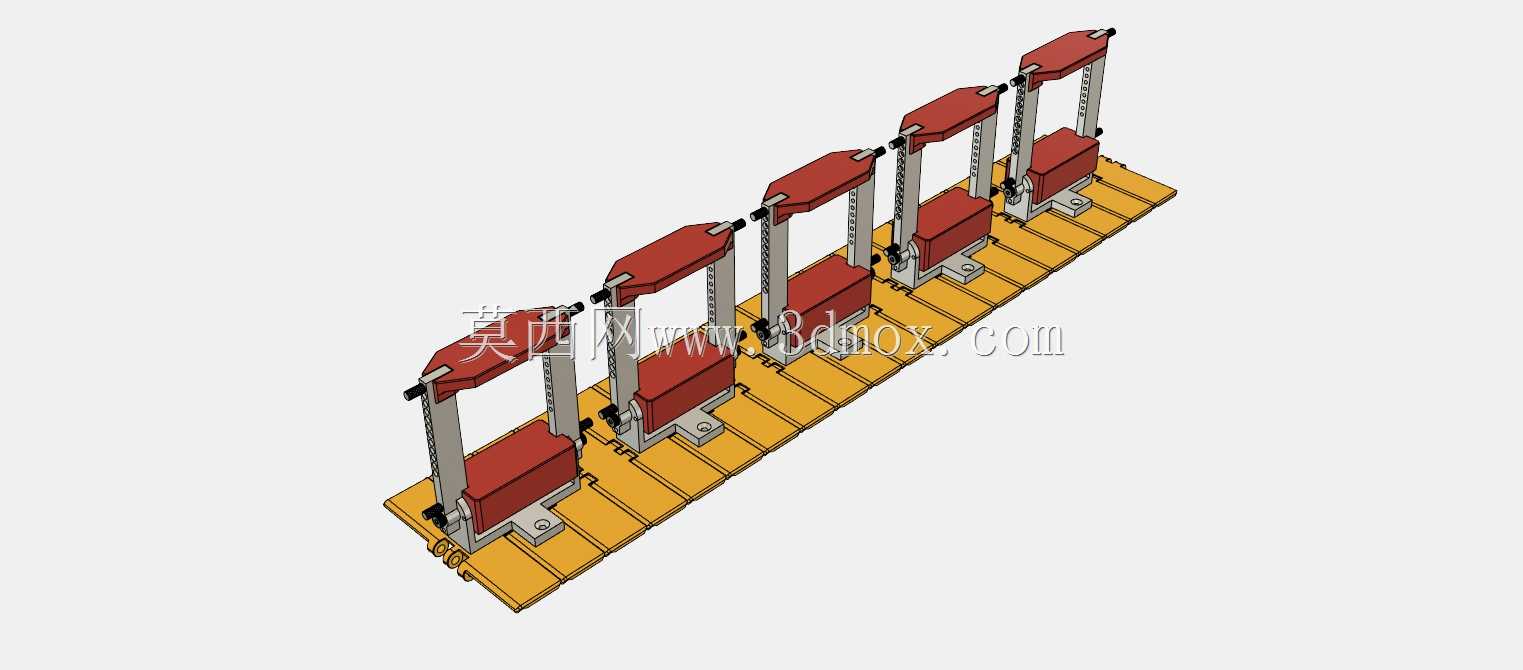

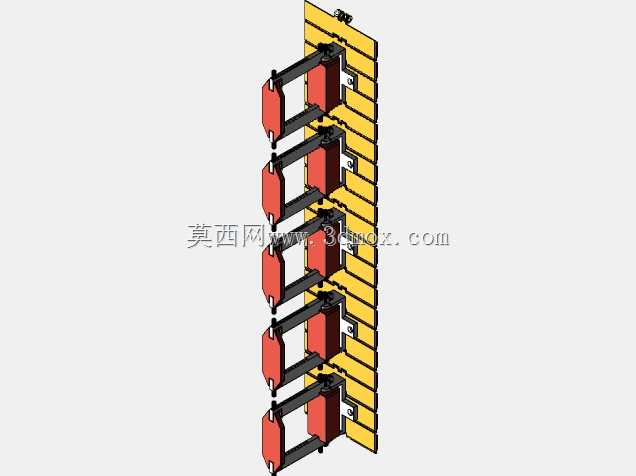

和传统一体注塑成型的载具不同，这套载具的主体承载结构采用机械铝材料加工成型，易损的夹持嵌件采用模块化设计，磨损后可单独更换，不需要整体报废载具，长期使用的维护成本更低。载具的夹持定位基准统一，每个工位的工件中心高度偏差控制在小范围内，可直接适配贴标机的标头高度、喷码机的喷头位置，不需要针对每个载具单独调整设备参数。在产线布局时，可根据实际工序数量灵活增减夹持单元的数量，从单工序的单组载具到多工序串联的多组载具排布，都能通过拼接基座完成扩展，适配不同产能规模的包装产线需求。针对不同的包装工序，夹持单元可配套对应的避让结构，比如贴标工位的夹持单元预留了标签滚压机构的操作空间，填充工位的夹持单元预留了灌装头的下行空间，不会和工序执行机构产生运动冲突。
