多工位级进冲压模具装配结构设计

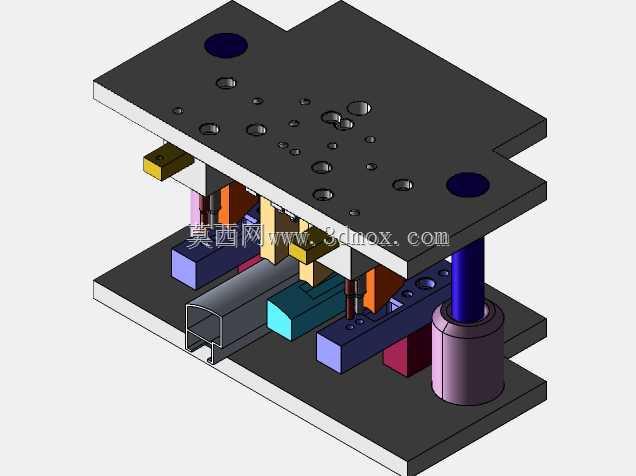

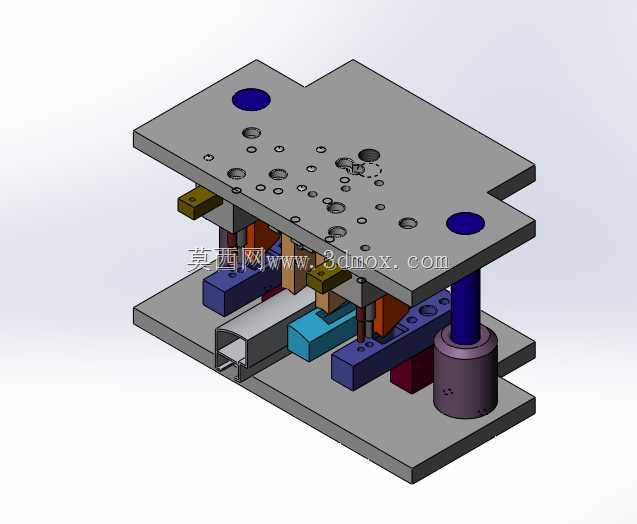

这套多工位级进冲压结构，主要面向家电、消费电子领域的小型五金结构件连续冲压生产场景，适配常规开式单点压力机的安装接口，可在单次滑块行程内完成多道冲压工序的同步作业，替代传统单工序模分散生产的模式，大幅降低工序间转运、定位带来的精度偏差与人工成本。从结构布局来看，整套模架采用后侧导柱加中间辅助导柱的导向形式，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.008-0.012mm区间，确保高速连续冲压时的上下模对中精度，避免啃模、冲头崩损等常见失效问题。各工位的凸模、凹模镶块采用快换式结构设计，通过挂台、螺钉与模座、卸料板实现刚性固定，单工位镶块磨损后可单独拆卸更换，无需拆解整套模具，大幅缩短产线停机维护的时间。卸料板采用弹性卸料结构，内置矩形截面矩形弹簧提供均匀卸料力，保证冲压过程中条料始终被平稳压紧，避免薄料冲压时出现的起皱、翘曲问题，同时在冲压完成后将箍在冲头上的工件平稳脱出，防止带料问题影响连续送料。整套结构的安装边界充分考虑常规压力机的工作台落料孔尺寸、T型槽间距，上下模座的安装槽位与压力机接口完全匹配，模座总闭合高度适配常用160吨以下开式压力机的闭合高度调节范围，无需额外加装垫板即可完成上机安装。送料方向沿模架长度方向布置，各工位的定位靠挡料销、导正销配合实现，导正销设置在第二及后续工位，对前工位冲出的工艺孔进行精定位，保证各工位间的步距精度控制在±0.01mm以内，满足小型精密五金件的尺寸公差要求。结构中还集成了误送料检测部件，当条料送进步距出现偏差时，检测销触发机械联动结构使压力机紧急停机，避免误冲损坏模具部件。各成型工位的冲头、凹模间隙根据冲压材料厚度匹配设置，针对铝合金、冷轧钢板等常用冲压材料预留了合理的间隙值，同时在凹模下方设置漏料通道，冲压完成的废料、成品件可沿斜面滑落至压力机落料口，无需人工清理模面。
