机加工用可调式支撑定位支架结构

这款可调支架主要面向机加工工序的工件装夹定位场景，在钻孔、铣削等加工环节中，可作为辅助支撑件对异形工件、薄壁工件进行点位承托，避免工件装夹时因悬空受力产生形变，也可在工装组合中作为高度可调的定位基准件使用，适配小批量多品种工件的柔性装夹需求，无需针对不同工件高度定制专属支撑块，能有效减少工装准备的物料与时间成本。

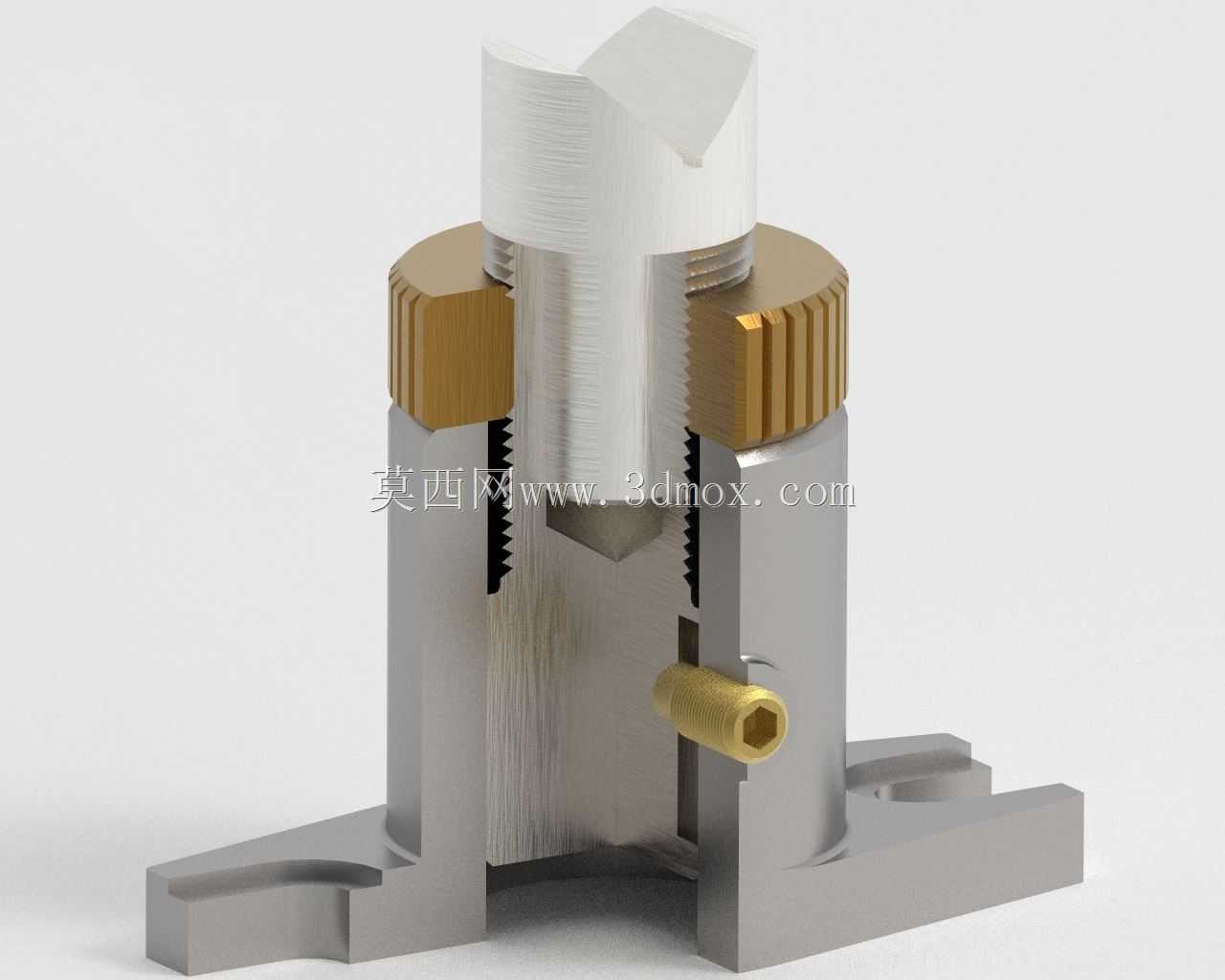

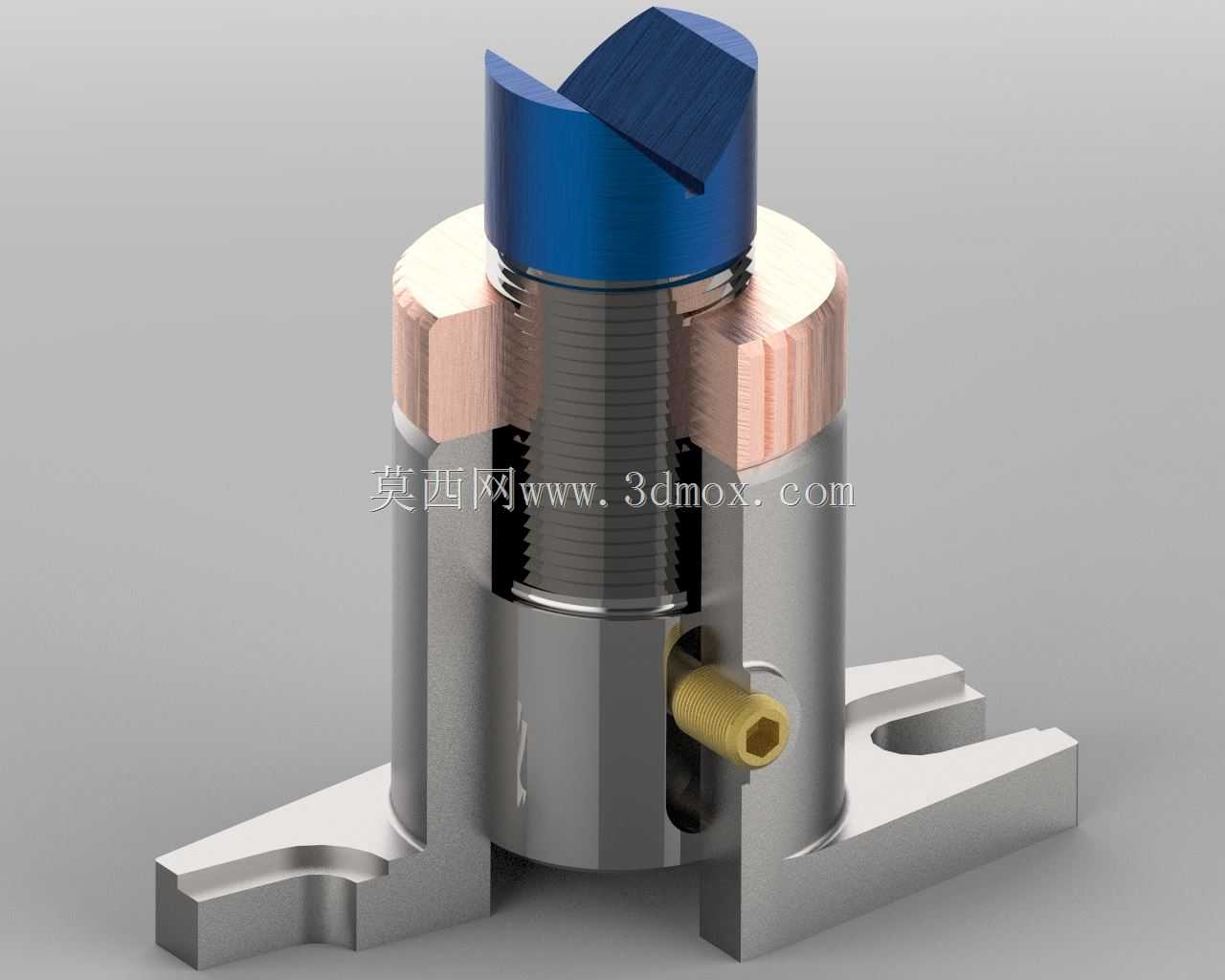

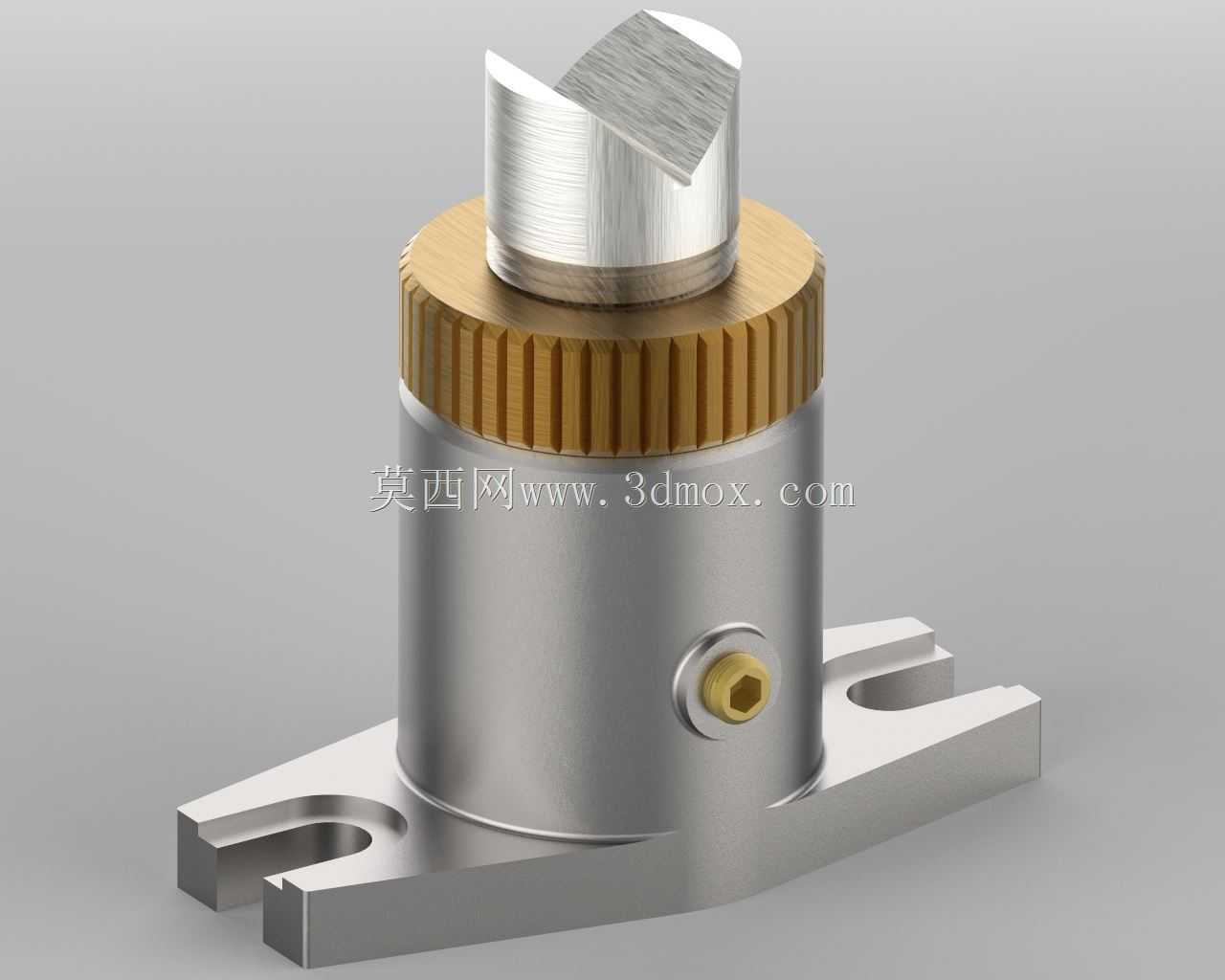

从功能特性来看，该支架采用螺旋升降调节结构，中部带滚花的铜质调节旋钮可徒手拧动实现支撑头的高度微调，调节到位后侧面的紧定螺钉可锁死升降柱位置，避免加工过程中受切削力影响出现支撑高度偏移；顶部的斜切式支撑头可适配工件的斜面、平面等不同接触形态，接触部位采用金属刚性接触，支撑稳定性强，不会出现软质支撑的蠕变问题。

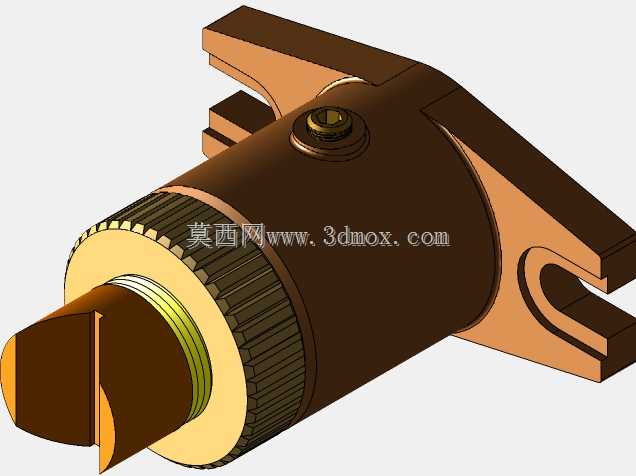

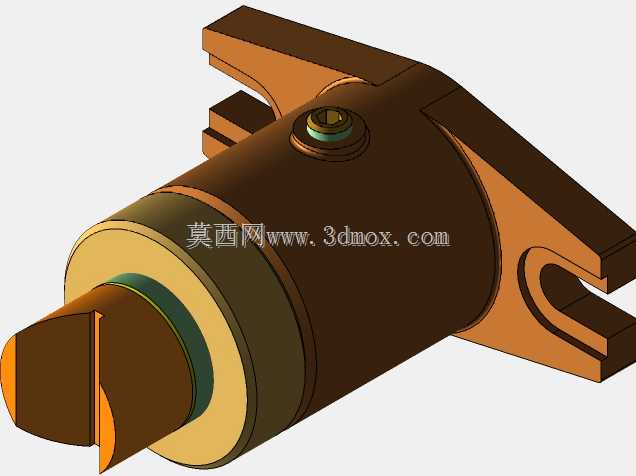

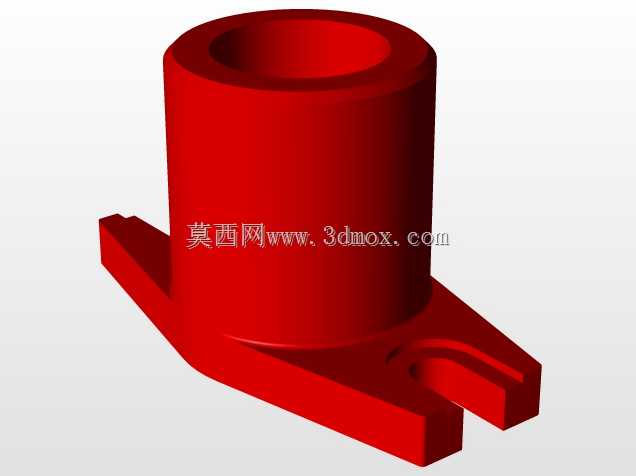

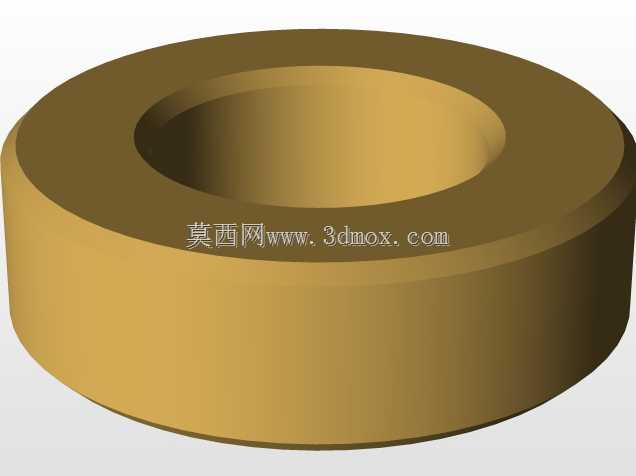

设计思路上，整体采用分体式装配结构，底部法兰底座带两个长圆形安装槽，可在工装平台的T型槽内调整安装位置，适配不同的装夹点位需求；升降柱与主体套筒采用小间隙配合，保证升降顺滑无卡滞的同时，减少径向晃动量，保证支撑的位置精度；滚花调节圈采用铜质材料，一方面降低与金属套筒的摩擦磨损，另一方面滚花纹理可增大徒手调节时的摩擦力，无需借助扳手即可完成高度粗调。

安装边界方面，底座的两个安装槽中心距适配常规机用工装平台的T型槽间距，安装槽宽度适配通用M8、M10规格的T型螺栓，可直接固定在标准铸铁平台、组合夹具基板上；主体套筒外径为常规工装支撑件的通用尺寸，可与周边的压板、定位块等工装件避让适配，不会出现安装干涉；升降行程覆盖常规小件加工的支撑高度需求，最小支撑高度满足平置工件的低位承托，最大伸出高度可满足带凸起结构工件的支撑需求，整体外形紧凑，不会占用过多工装台面空间，在密集排布的多工位装夹场景中也可灵活布置。在实际钻孔加工场景中，该支架可布置在钻孔点位的正下方对应位置，调整支撑头高度贴紧工件背面，能有效抵消钻头钻透瞬间的工件下拉力，避免钻孔出口处出现毛刺、崩边问题，也能防止薄壁工件被钻头顶穿时产生变形，相比固定高度的支撑块，无需反复打磨调整支撑高度，装夹效率可提升40%以上。
