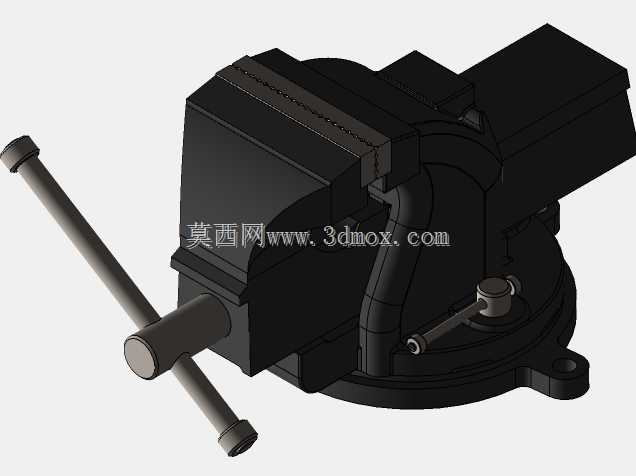

可旋转底座重型机用台虎钳结构设计

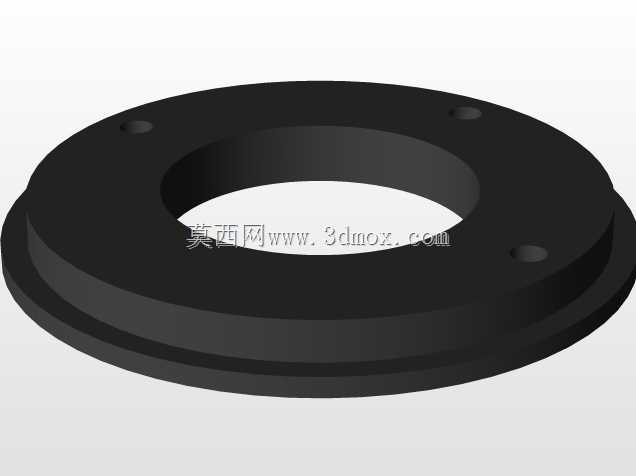

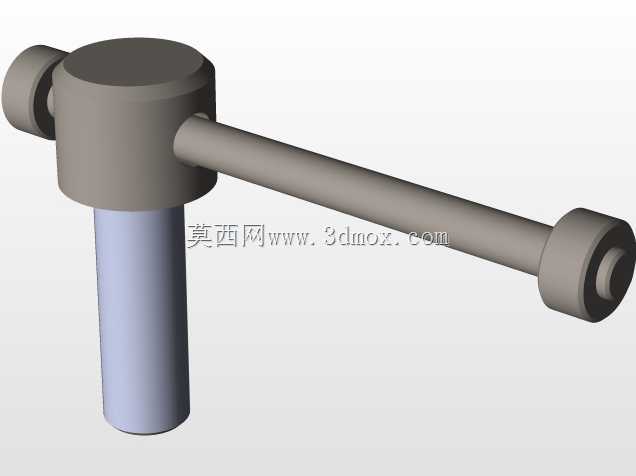

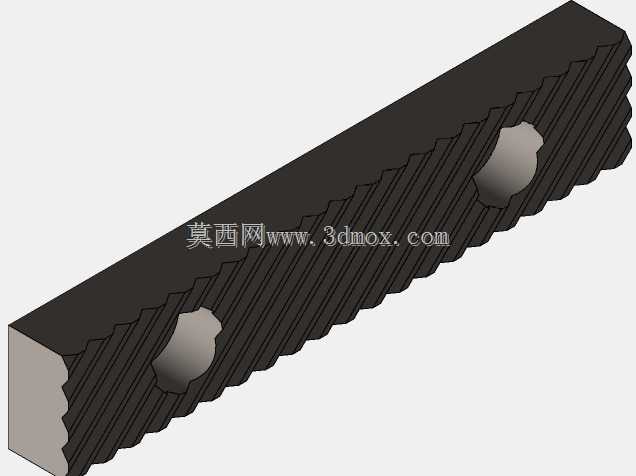

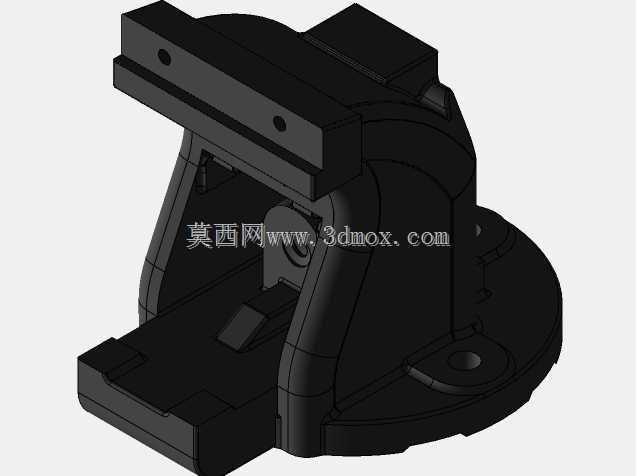

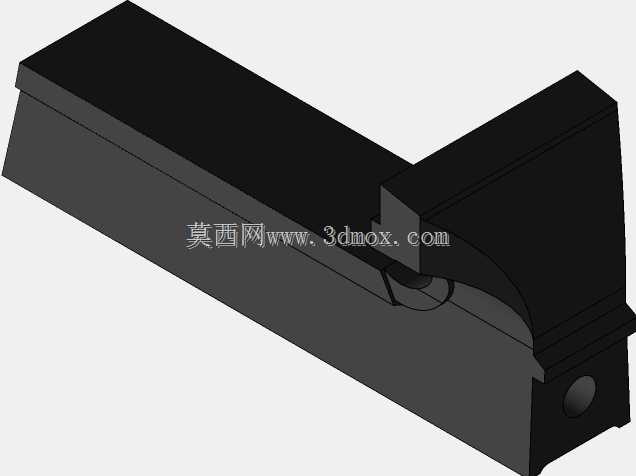

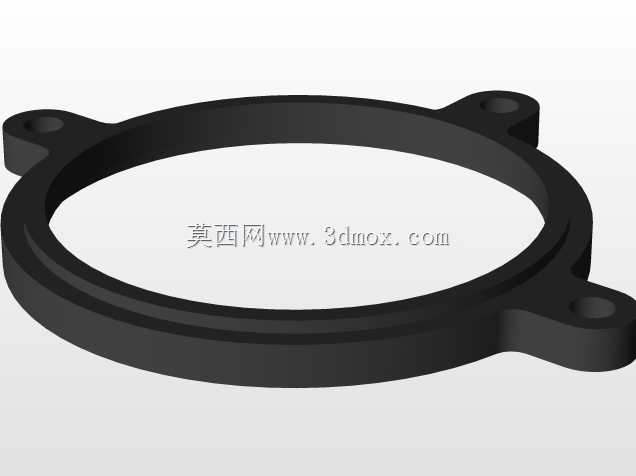

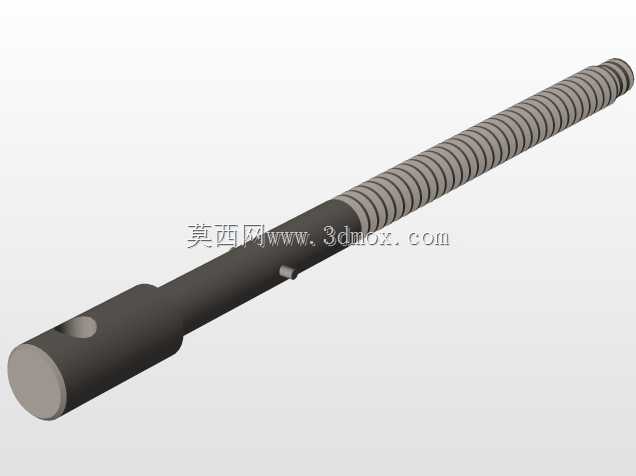

在机械加工、钳工装配、设备维修等作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这款带旋转底座的重型台虎钳，针对常规台钳夹持角度受限、重载夹持打滑的痛点做了结构优化，适配多数台式钻床、钳工台、轻型铣床的工位配套需求。从实际使用场景来看，日常的零件锉修、小型工件钻孔、管件攻丝、零部件拆装等作业，都需要稳定的夹持力作为作业基础，这款台钳的固定钳身与活动钳身采用整体式铸铁结构设计，钳口部位做了可更换的齿面钳口板，通过内六角螺钉固定在钳身上，当齿面磨损后可直接更换钳口板，无需整体报废钳身，降低长期使用的维护成本。活动钳身的进给采用梯形丝杠传动，相比普通三角螺纹，梯形螺纹的传动效率更高、承载能力更强，长时间重载夹持也不会出现螺纹滑牙的问题，丝杠末端搭配加长的摇动手柄，操作人员施加较小的力就能获得足够的夹持扭矩，针对不同厚度的工件，丝杠的行程覆盖了常规小型零件到中型坯料的夹持范围，无需额外加装垫块就能完成多数工件的装夹。底座部分采用带法兰安装边的回转结构，底座与钳身之间设置了锁紧机构，当需要调整工件夹持角度时，松开锁紧手柄即可360度旋转钳身，调整到目标角度后扳下锁紧手柄，就能通过内部的偏心锁紧结构将钳身与底座牢牢固定，避免加工过程中钳身偏转。安装边界上，底座的三个安装孔位呈等边分布，可通过螺栓直接固定在标准钳工台的台面上，也可配套压板安装在机床工作台上，整体安装高度适配多数操作人员站姿作业的操作高度，不会因为钳身过高导致操作时手臂悬空，也不会因为过低需要弯腰作业。设计过程中针对钳身的受力薄弱点做了加强筋结构处理，在活动钳身与固定钳身的导轨配合面，采用了宽导轨的配合形式，相比窄导轨结构，宽导轨的抗倾覆能力更强，当夹持工件重心偏离钳口中心位置时，也能保证钳身不会出现翘曲、导轨卡滞的问题。钳口的齿面做了淬火处理，表面硬度达到HRC45-50，既保证了齿面的耐磨性，又不会因为硬度过高导致钳口崩裂，在夹持有色金属或者表面精度要求较高的工件时，还可以更换软质钳口板，避免夹伤工件表面。日常使用中，定期给丝杠、导轨配合面加注润滑脂，就能保证机构操作顺畅，底座的回转接触面也预留了润滑注油孔，长期使用也不会出现旋转卡滞的问题。
