液压驱动机械夹持作业机构设计

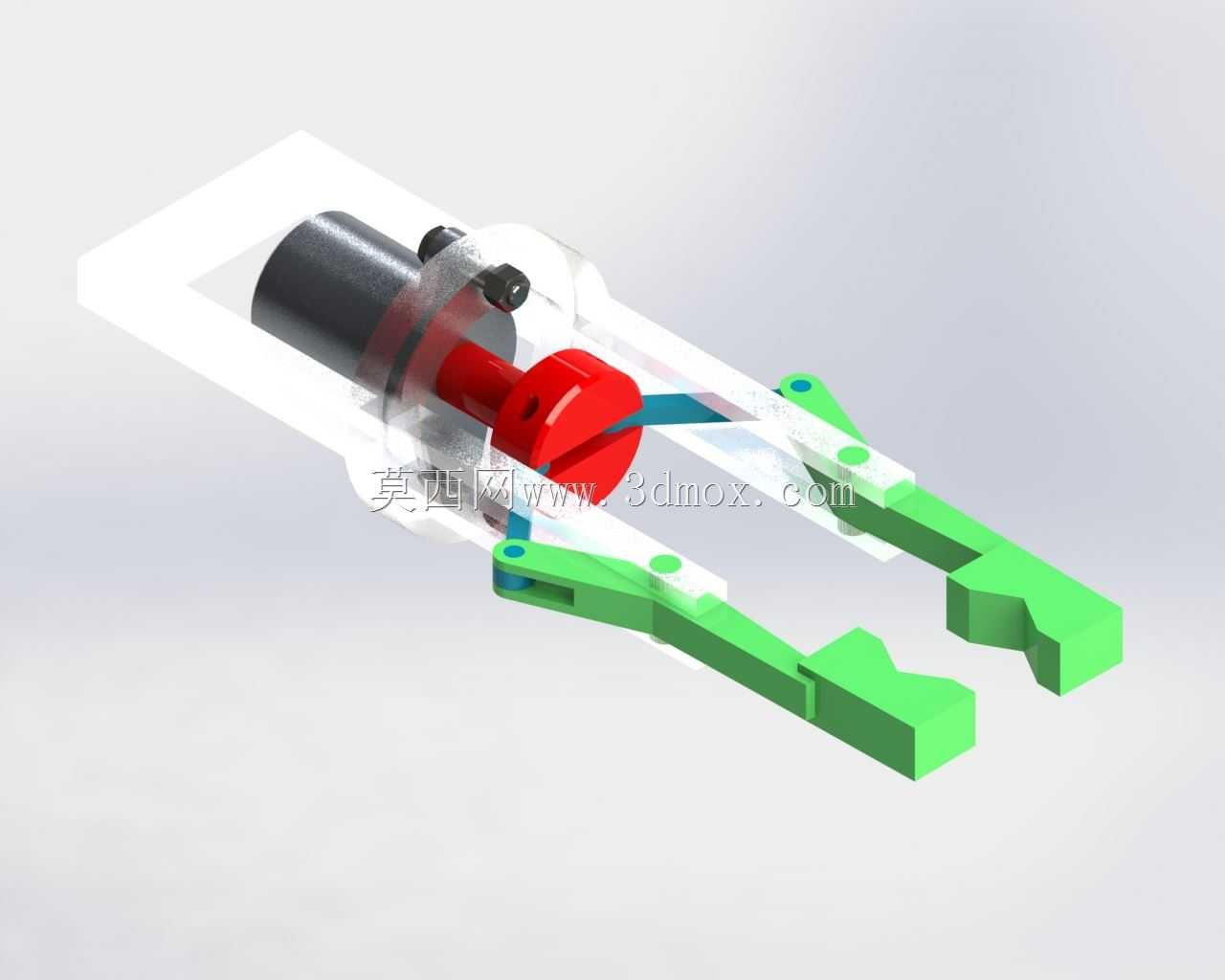

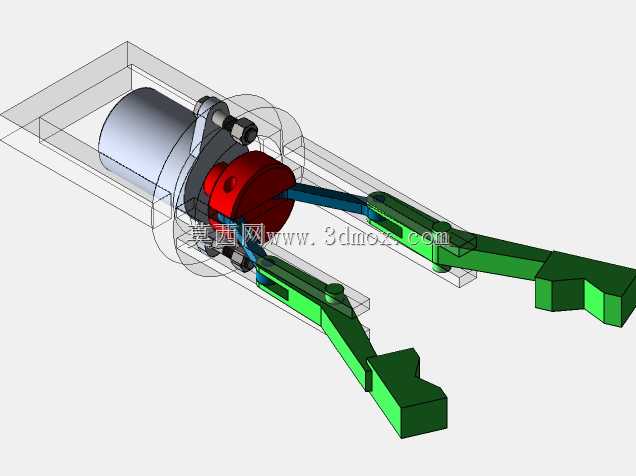

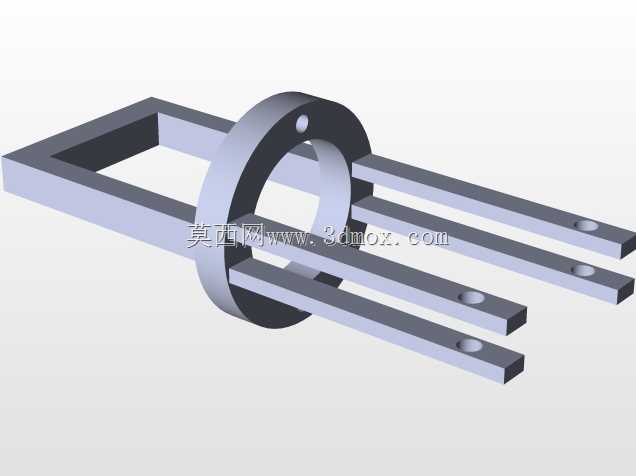

在自动化上下料、工件周转、机加工装夹工位中，这类液压驱动的夹持机构是替代人工抓取、保障夹持力稳定的核心执行部件，尤其适配需要恒定夹持力矩、长时间持重的作业场景，相比气动夹爪，液压驱动的输出力密度更高，同等体积下能提供数倍于气动结构的夹紧力，可应对金属毛坯、重型工件的夹持需求，不会因气源压力波动出现夹持松脱的问题。从结构设计逻辑来看，这套夹持机构采用液压油缸作为动力输出源，油缸活塞杆前端连接楔形驱动块，通过斜面传动将活塞杆的直线往复运动，转化为两侧夹臂的开合摆动，这种传动结构不需要额外的齿轮、齿条副，传动路径短，机械效率损失小，楔形面的角度经过匹配设计，既可以保证足够的力放大比，让油缸输出的推力转化为夹爪端足够的夹持力，也能在液压系统失压时依靠结构角度实现一定的自锁特性，避免工件突然坠落引发安全事故。夹臂部分采用对称双支点铰接布局，两个夹臂分别通过销轴固定在主体框架上，铰接点的位置经过力臂优化，在夹爪开合行程范围内，夹持力的波动控制在合理区间，不会出现开合到极限位置时夹持力骤降的问题；夹爪的夹持面做了仿形缺口设计，能够适配圆柱形、类矩形工件的外轮廓夹持，增大接触面积的同时降低工件被夹伤的概率，若需要适配特殊外形工件，也可快速更换夹爪端头的压块，不需要改动整体主体结构。安装边界上，这套夹持机构的主体框架为板式安装结构，背部预留了标准的安装孔位，可直接固定在机械手末端、专机滑台或者固定工位支架上，整体横向开合行程覆盖常规中小型工件的夹持尺寸范围，液压油路口采用标准内螺纹接口，可直接对接现场通用规格的液压油管，不需要额外制作过渡接头。日常使用中，铰接位置预留了润滑注油通道，可定期加注润滑脂降低销轴磨损，延长机构使用寿命，油缸部分采用标准的圆形液压油缸，密封件为通用规格，后期维护更换成本低，不需要定制特殊备件。在实际选型适配时，可根据待夹持工件的重量、外形尺寸匹配对应的液压系统压力，调整油缸输出推力，即可获得适配的夹持力，避免夹持力过大造成工件变形，或是夹持力不足导致工件脱落，这类结构相比电动夹爪，抗冲击能力更强，在锻造、粗加工等存在切削振动、工件冲击的工位中适应性更好，不会因频繁的载荷冲击损坏内部精密传动部件。
