多工位联动液压夹持工装结构设计

在批量零部件加工、自动化装配产线的工位布局中，夹持部件的同步性、夹持力稳定性直接决定了工序良率与生产节拍，这套液压夹持结构正是针对多工位同步装夹需求设计的执行端部件。从实际应用场景来看，该结构可嵌入自动化生产线的工件定位工位，适配小型异形零部件的铣削加工、部件压装、在线检测等工序的工件固定需求，相比传统手动螺旋夹紧、气动夹紧结构，液压驱动的形式能提供更稳定的大夹持力，同时避免气动夹紧常见的压力波动导致的工件移位问题。

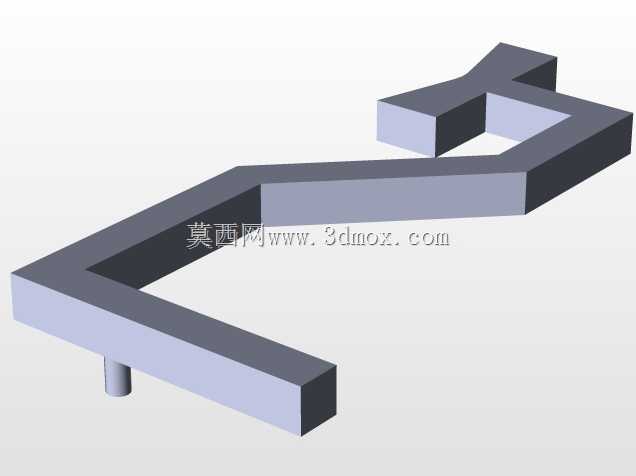

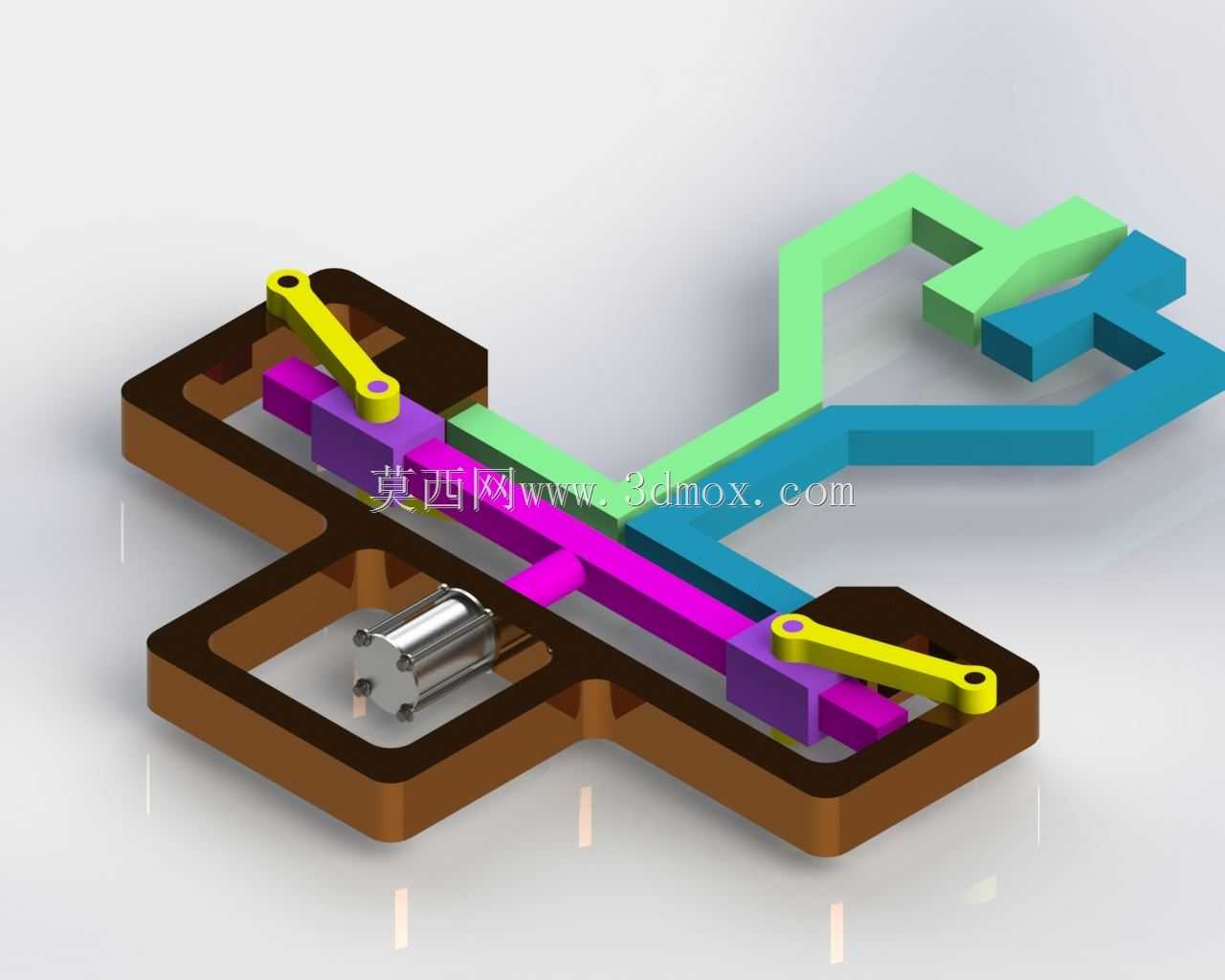

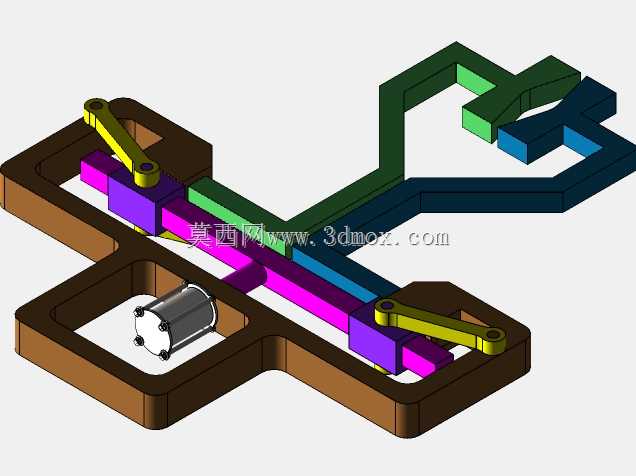

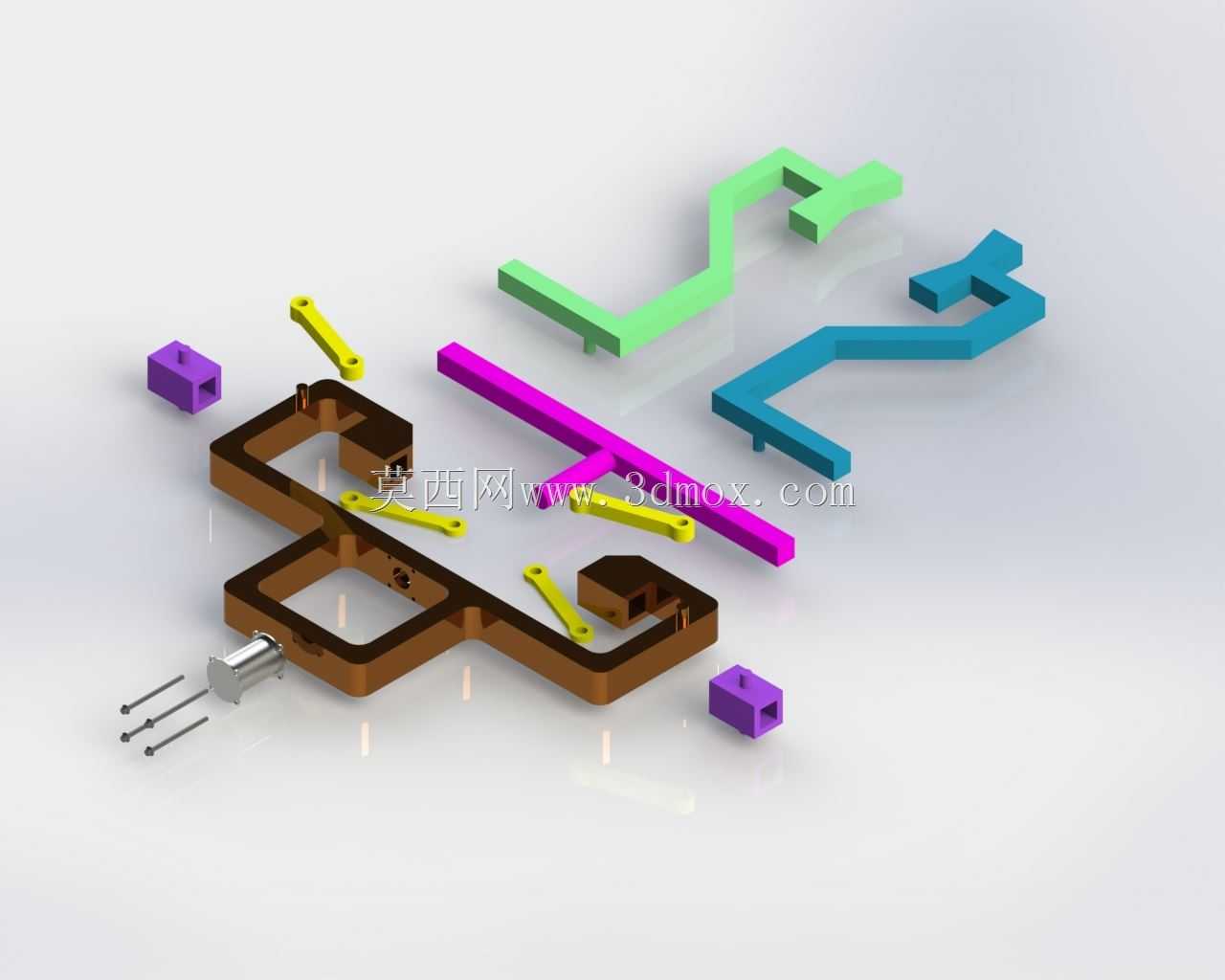

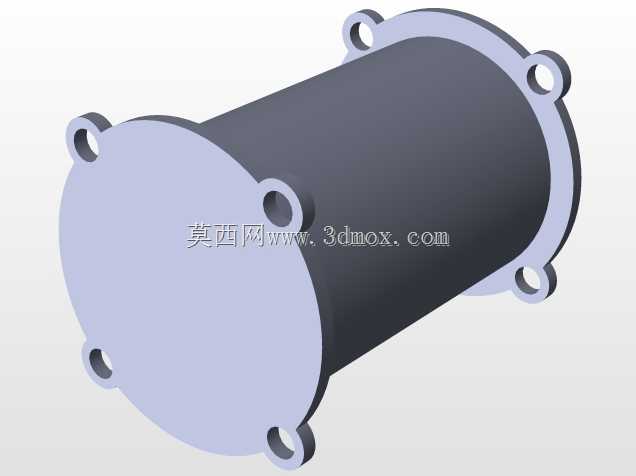

结构设计上采用了对称式双夹持臂布局，内置的直线式液压缸作为动力输出源，通过紫色的联动滑台将液压推杆的直线推力同步传递到两侧的黄色摇臂夹持端，摇臂通过销轴铰接在棕色的框架基座上，滑台的直线位移会带动摇臂绕铰接点转动，最终实现两个夹持端的同步开合动作，这种联动设计能保证两侧夹持力完全一致，避免工件装夹时出现偏载、定位偏移的问题。基座上的Y型分流流道结构集成了液压油路的导向与夹持行程的机械限位功能，绿色与蓝色的流道模块分别对应进油与回油路径，无需额外外接复杂的外置油路管路，大幅压缩了整体结构的安装空间。

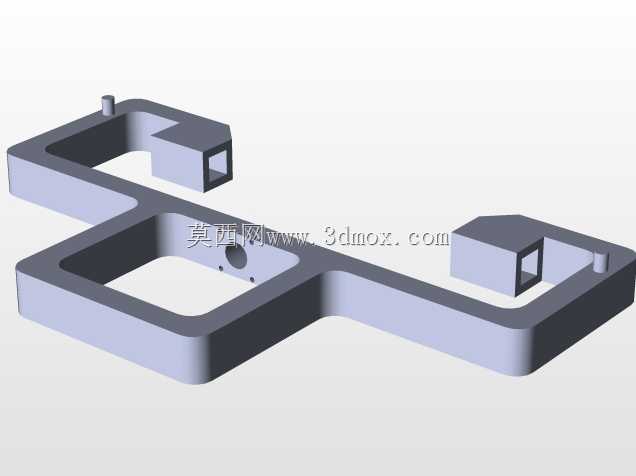

从安装边界来看，整体结构采用扁平化的框架式设计，基座底部预留了标准的安装定位孔位，可直接固定在标准T型槽工作台或者自动化线的工装底板上，整体外轮廓无突出的外置管路部件，不会和周边的加工主轴、送料机械手产生运动干涉。夹持端的行程设计适配常见的小型块状、轴类零部件的装夹尺寸，摇臂末端的夹持面可根据实际工件外形更换定制的压头，无需改动整体主体结构就能适配不同规格工件的装夹需求。

设计过程中重点考虑了长期运行的可靠性，所有铰接位置都预留了润滑注油通道，滑台与基座的配合面采用耐磨导向结构，减少长期往复运动带来的磨损量，液压腔的密封结构选用耐油耐磨的密封件，能适配常规工业液压系统的工作压力范围，避免长期运行出现漏油泄压的问题。油路集成在基座内部的设计，也减少了外接管路破损带来的设备故障风险，整体结构的维护点仅集中在铰接销轴与密封件的定期更换，日常维护工作量远低于分体式的液压夹紧结构。在实际选型适配时，可根据工位所需的夹持力大小匹配对应输出力的液压缸，调整摇臂的力臂比例就能适配不同的夹紧力需求，无需重新设计整体基座框架，具备较好的结构通用性。
