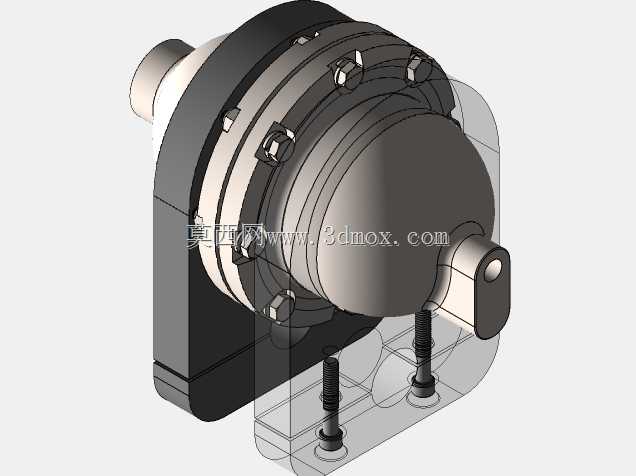

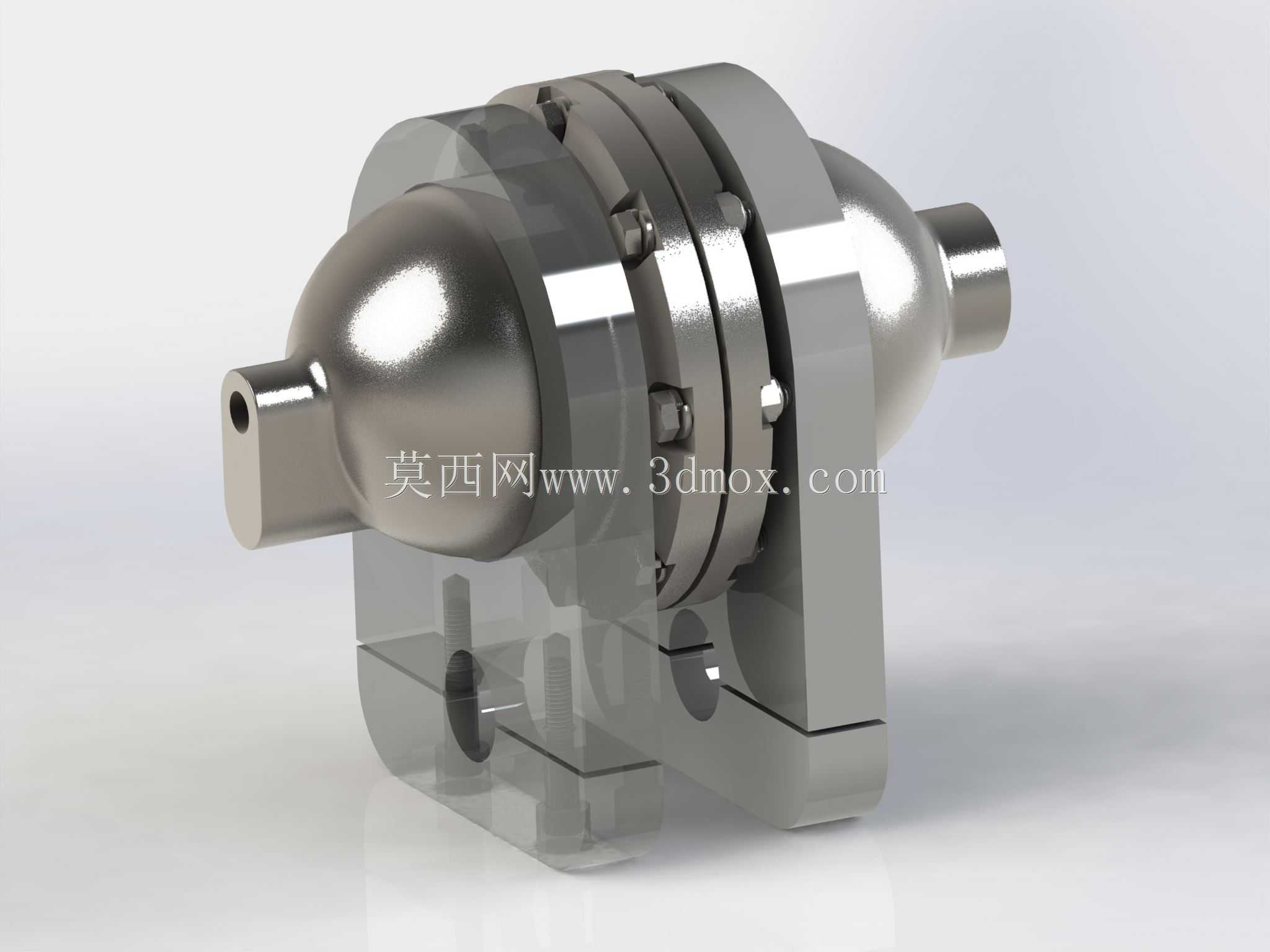

带安装支座的隔膜式蓄能器液盖结构

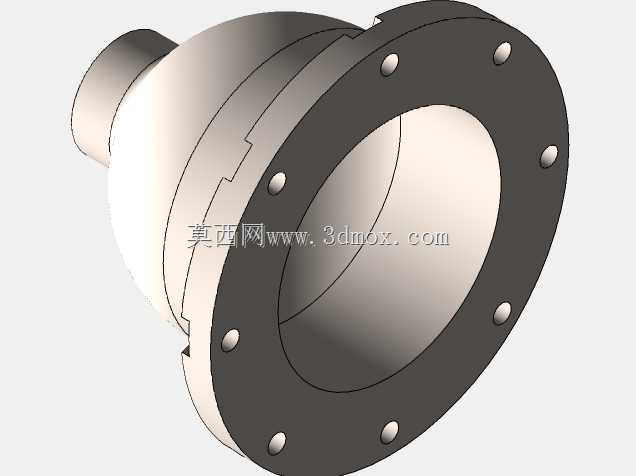

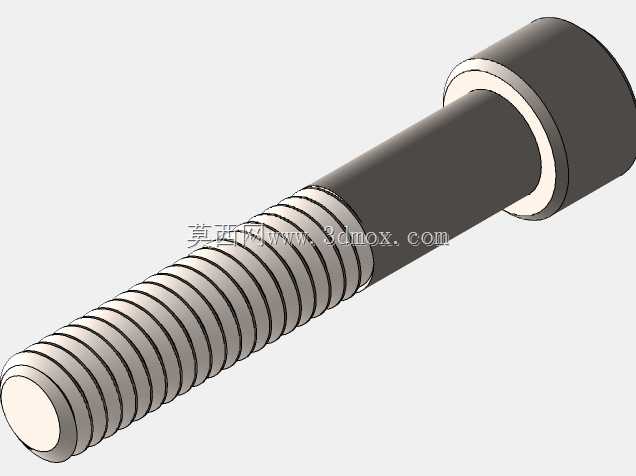

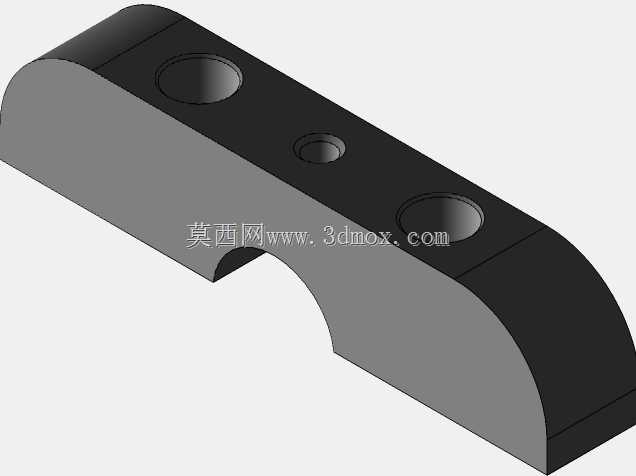

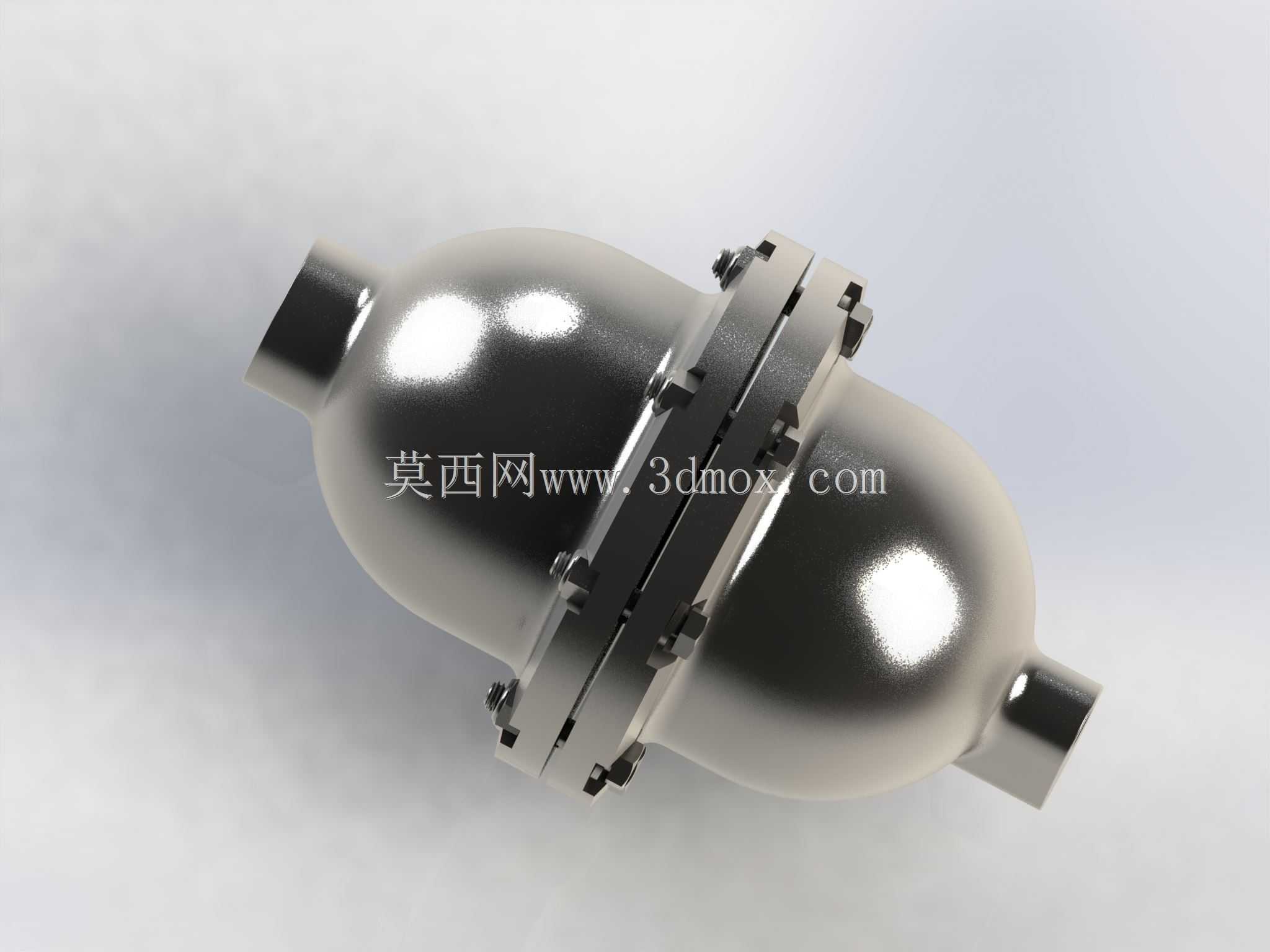

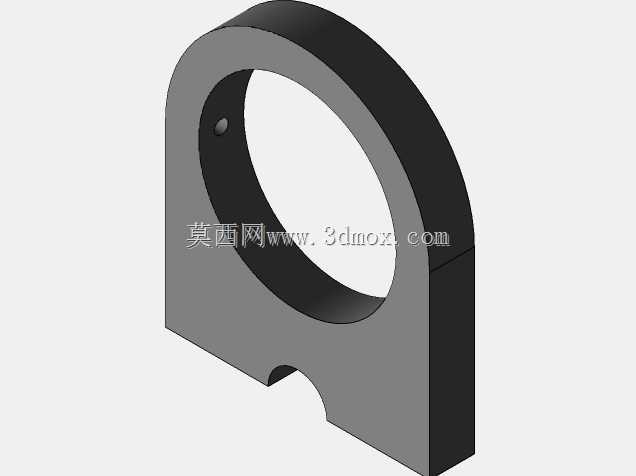

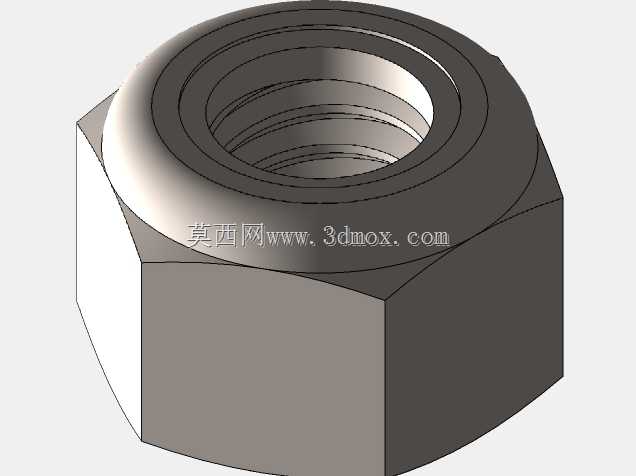

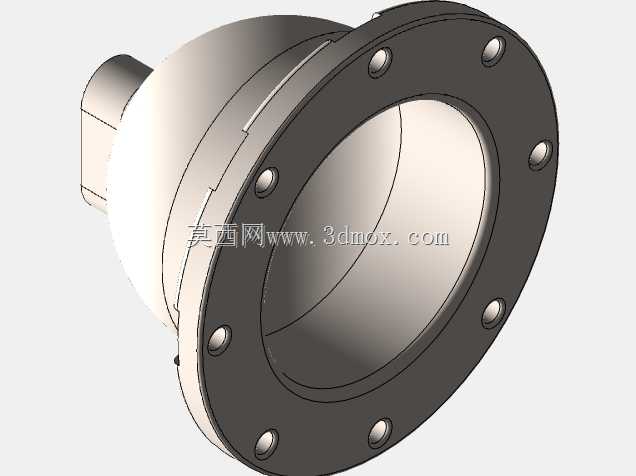

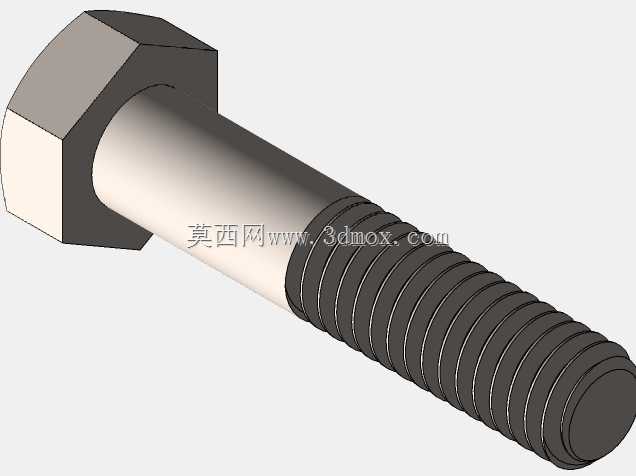

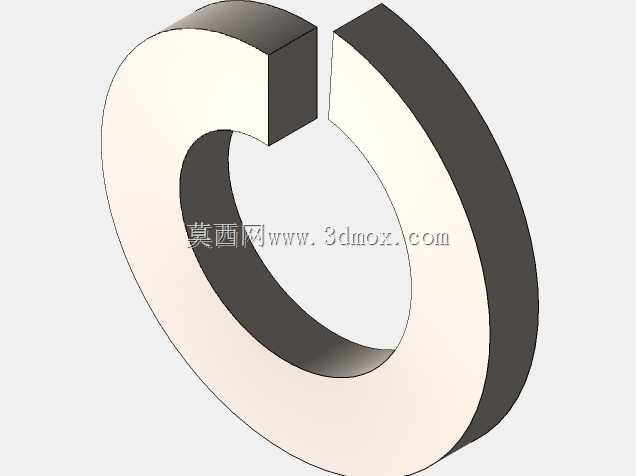

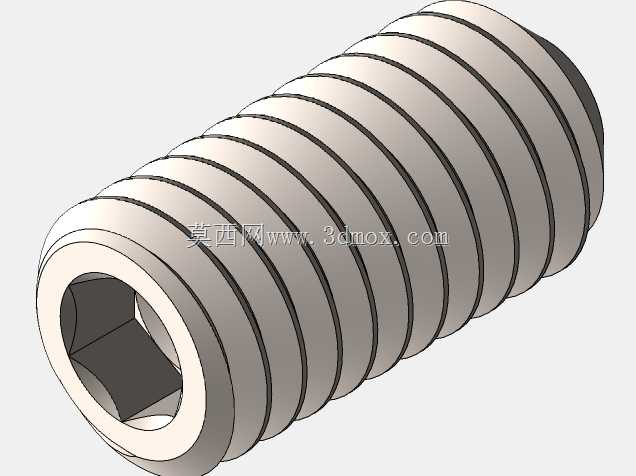

在液压系统的管路布局中，这类带集成安装支座的液盖结构，主要配套隔膜式蓄能器使用，常见于工程机械液压站、机床液压夹紧回路、风电液压制动系统这类需要压力缓冲、脉动吸收的工况场景。不同于传统螺纹直连式蓄能器端盖，该结构将安装支座与端盖本体做了一体化设计，省去了额外加装安装抱箍的工序，能直接通过支座上的两个安装孔完成设备固定，适配狭小安装空间内的紧凑布局需求。从功能特性来看，两端的外伸接头采用了阶梯轴式结构，端部的扁方结构是专门为管路安装时的扳手夹持预留的操作位，避免拧紧柔性软管接头时整个端盖跟转，破坏内部隔膜的密封定位；接头的外圆柱面预留了标准管螺纹的加工余量，可适配不同通径的高压软管或硬管连接，满足不同流量等级的回路通流需求。中间的法兰连接段采用了周向均布的内六角螺栓锁紧，法兰面之间预留了密封槽安装位，可根据工作介质类型选配O型圈或者金属缠绕垫，保证高压工况下的密封可靠性，避免液压油泄漏影响系统压力稳定性。设计过程中，支座的支撑高度经过反复校核，既保证蓄能器主体与安装面板之间留有足够的散热间隙，也避免管路接头安装时与安装面发生干涉，两个安装孔的孔距按照通用液压站安装面板的标准孔距设计，可直接替换同规格的传统蓄能器安装组件，无需重新在安装面板上打孔。整体结构的外形轮廓做了圆角过渡处理，避免应力集中在长期压力波动下产生结构疲劳，透明视窗段的设计可直观观察内部隔膜的工作状态，方便日常巡检时判断蓄能器是否存在隔膜破损、预充压力不足的问题。安装边界方面，该结构的最大径向尺寸控制在常规蓄能器安装预留空间范围内，两端接头的同轴度公差控制在0.02mm以内，保证管路连接后不会产生额外的安装应力，避免长期振动工况下接头出现疲劳断裂。
