手动杠杆式快速压紧夹具结构设计

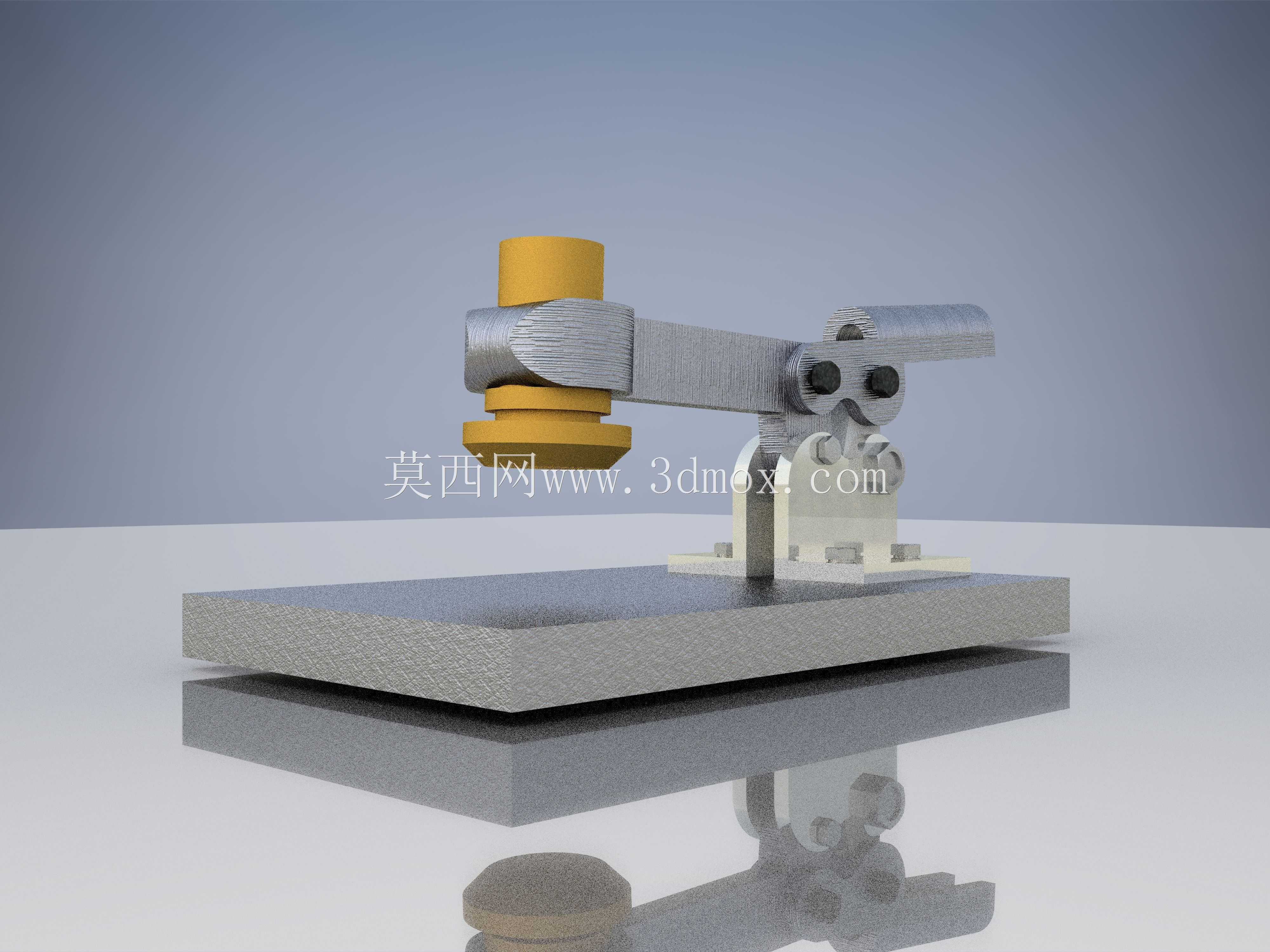

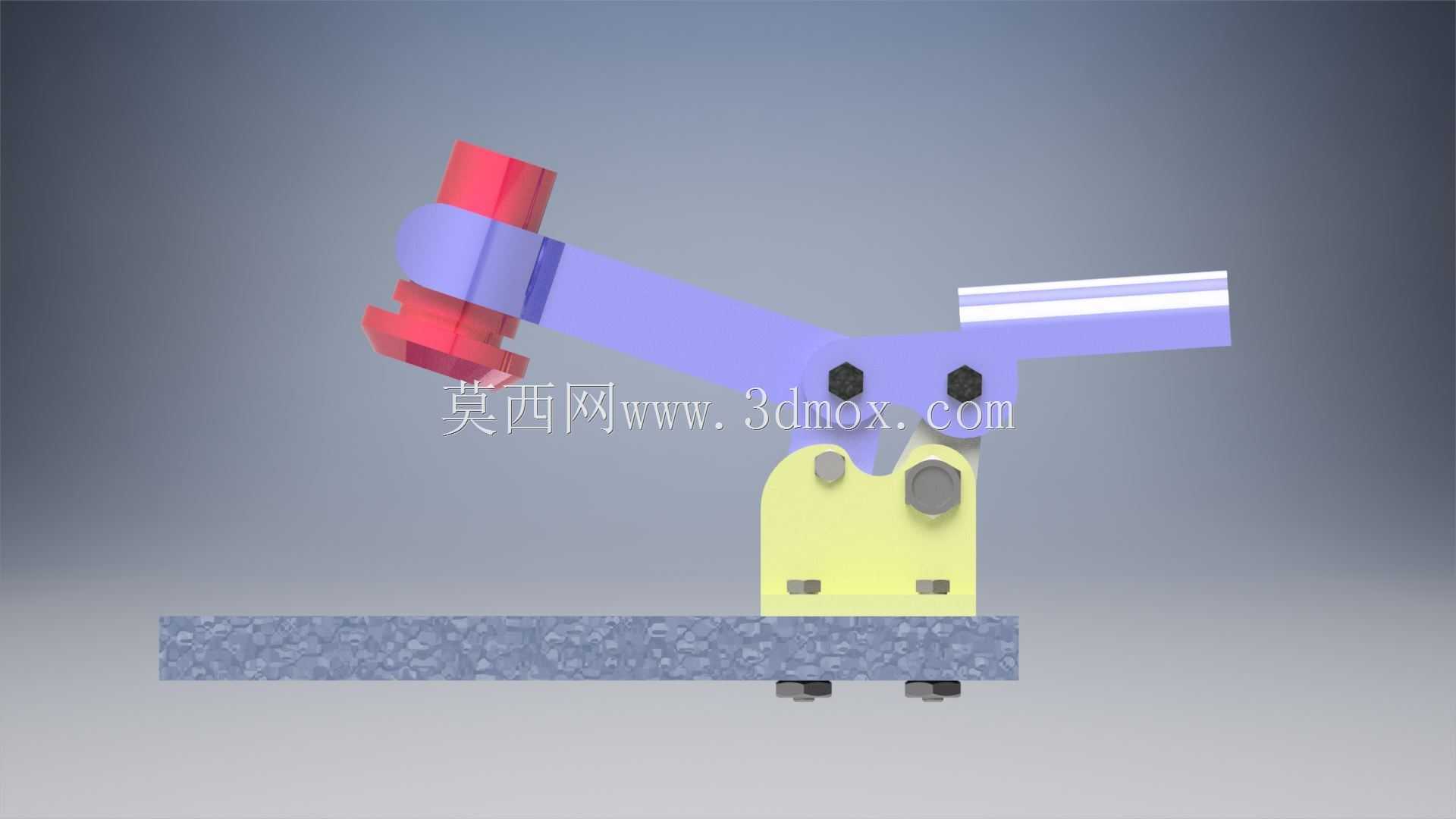

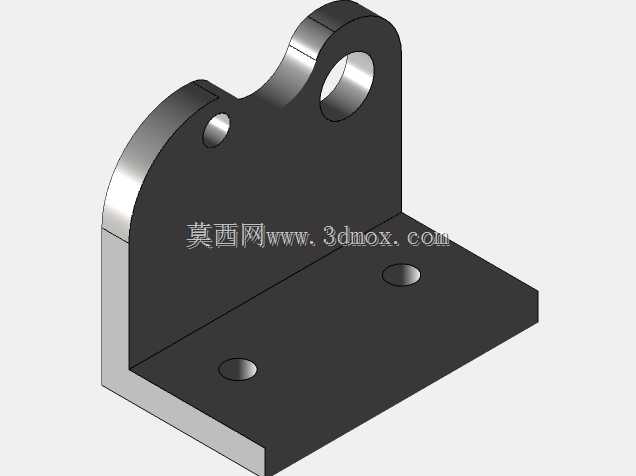

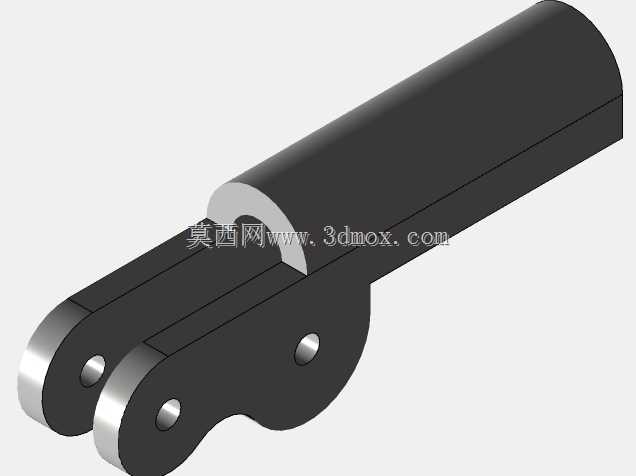

这款手动杠杆式压紧夹具，是机械加工、装配工位上极为常见的工装部件，主要用于小型工件在工序加工、部件组装、检测定位环节的快速压紧固定，替代传统螺栓压板的繁琐装夹流程，大幅缩短单件工件的装夹辅助时间，在小批量零件铣削、钻孔、攻丝，以及电子元器件组装、小型钣金件定位等场景中适配性极强。从结构设计逻辑来看，整体采用杠杆增力+肘节自锁的原理，压臂部分通过铰接销轴连接支座，操作端的手柄扳动时，通过中间连杆的过死点设计实现压紧后的自锁，即便加工过程中存在切削振动，压头也不会出现松脱移位，无需额外施加持续的操作力就能保持稳定的压紧力。压头部分采用带缓冲垫的圆柱压头设计，接触工件的端面做了防滑纹理处理，既可以避免硬质金属压头刮伤工件表面，也能在压紧不规则曲面工件时提供足够的摩擦力，防止工件侧向滑移。底座部分设计为带安装孔的平板式结构，安装边界可适配常规T型槽工作台、工装基板的安装孔距，通过螺栓即可快速固定在作业台面上，不需要额外定制转接板，适配多数通用工装平台的安装尺寸。设计过程中对压臂的长度比例做了反复校核，操作端的力臂长度大于压头端的力臂，操作人员仅需施加较小的扳动力，就能在压头端输出足够的压紧力，适配厚度在0-30mm范围内的工件装夹，扳动手柄的开合角度控制在90度以内，操作时不会和周边的加工刀具、装配工具产生运动干涉。铰接位置的销轴采用耐磨钢材制作，配合间隙控制在合理范围，长期反复扳动也不会出现过大的旷量，保证压紧位置的重复定位精度，压臂的主体结构做了减重处理，在保证结构刚性的前提下降低整体重量，方便工位之间的转移调配。这类夹具的核心优势在于操作门槛极低，不需要操作人员具备专业的工装调试经验，扳动手柄即可完成装夹与松脱，相比螺旋压紧结构，装夹效率能提升60%以上，同时自锁特性也避免了操作疏忽导致的工件飞出风险，在各类手动作业工位、半自动加工工位上都能稳定发挥作用，可单独使用也可多个组合排布，适配不同尺寸规格的工件装夹需求。
