三坐标测量用柔性工装夹具组件

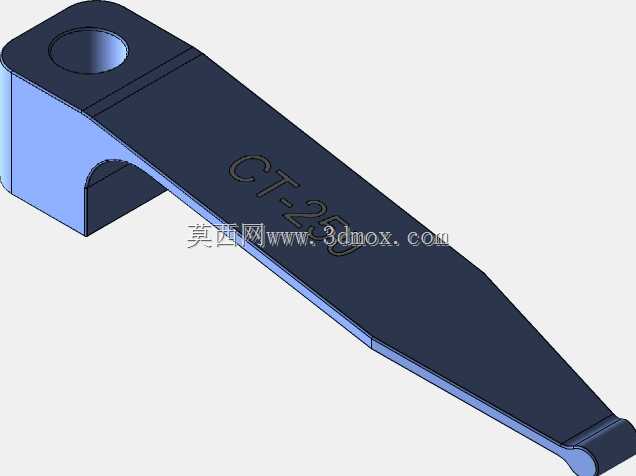

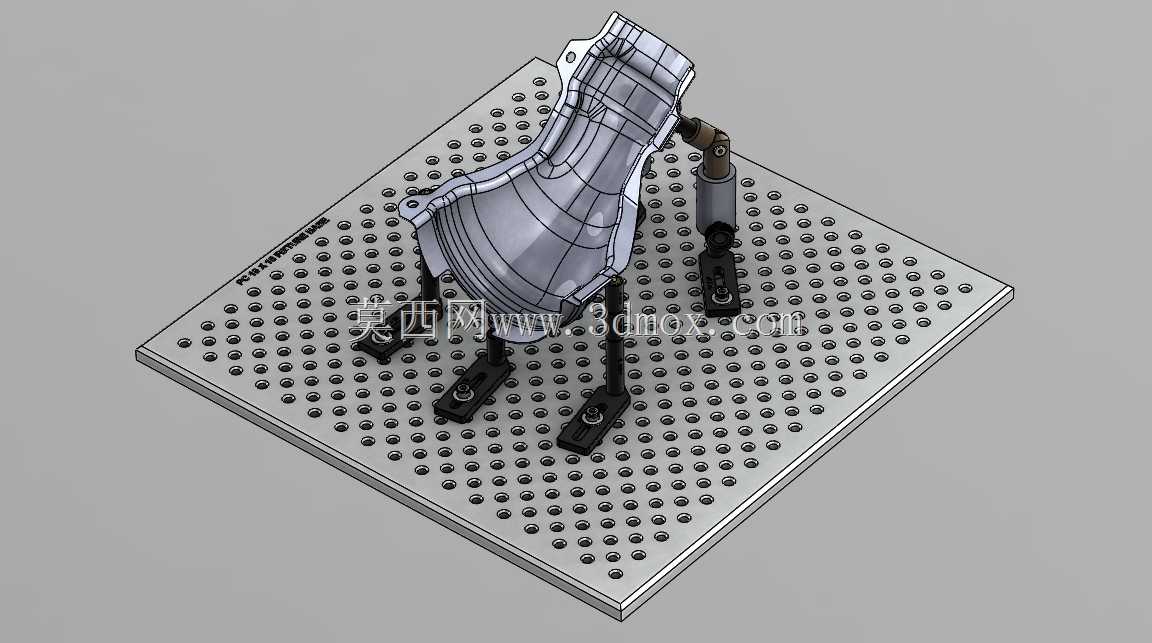

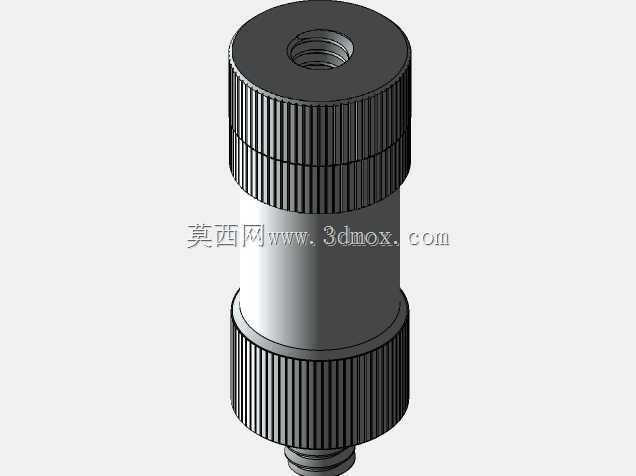

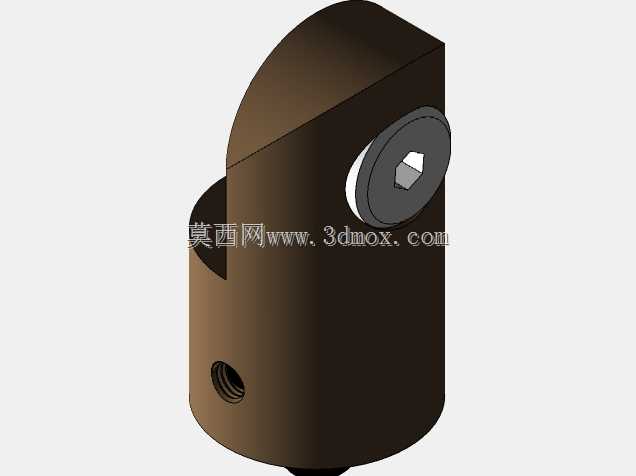

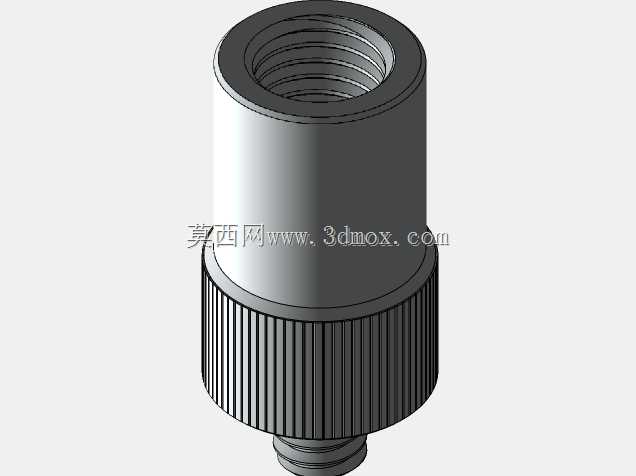

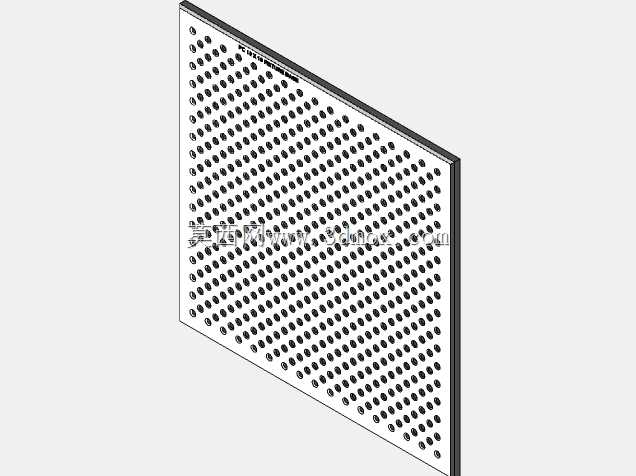

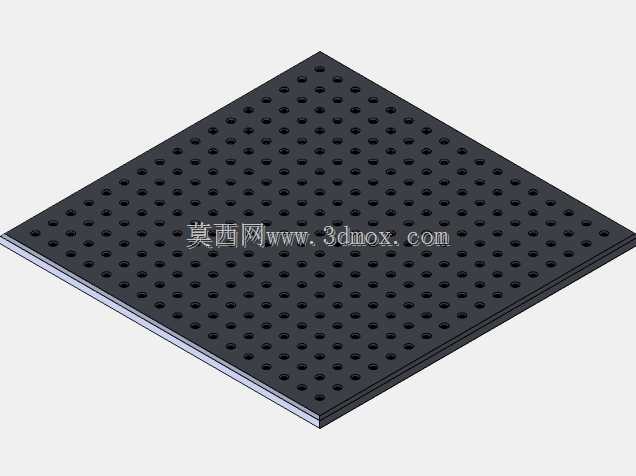

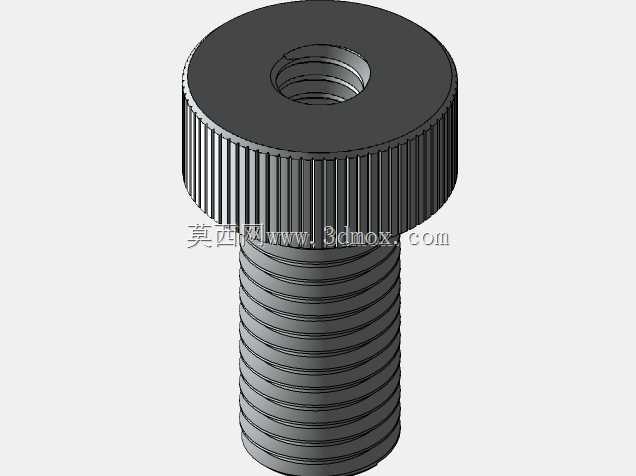

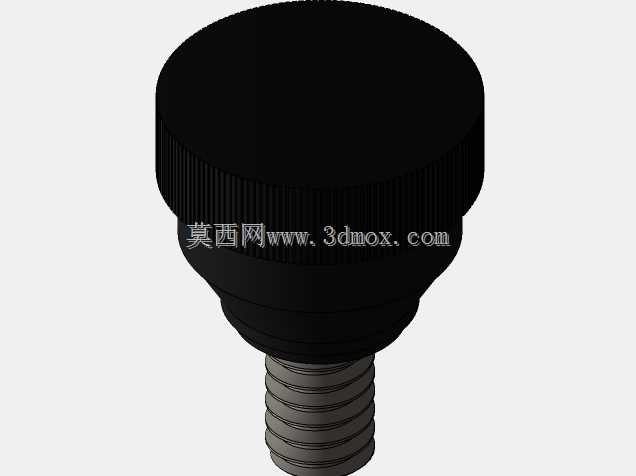

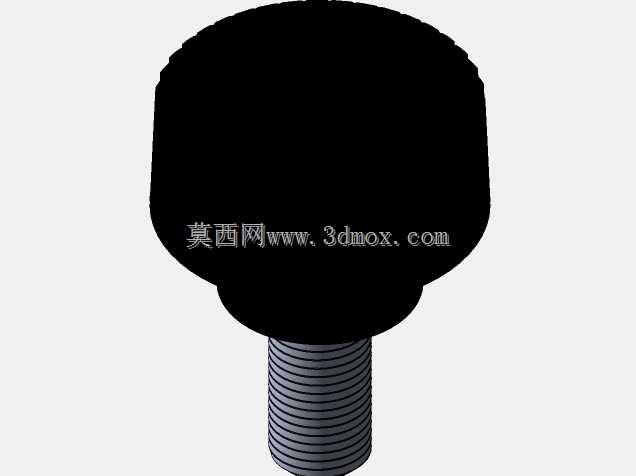

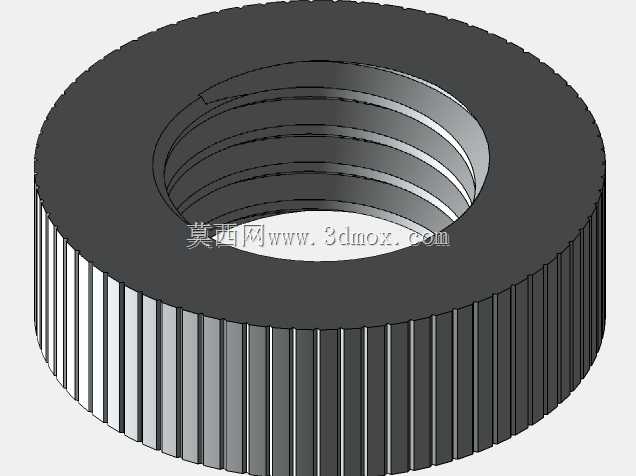

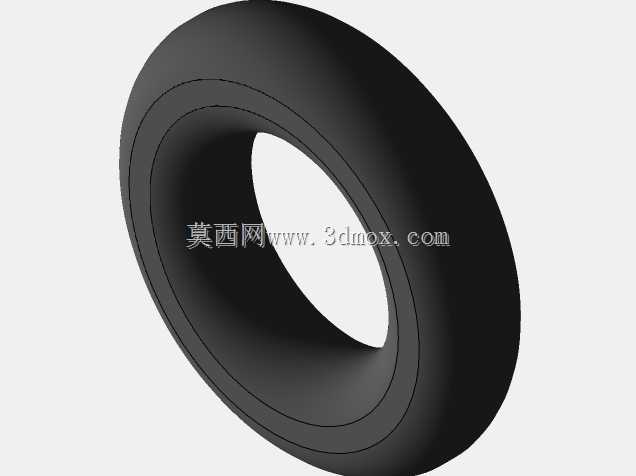

在精密检测车间的日常作业中，三坐标测量机的装夹环节直接决定了检测数据的可靠性与单次检测的作业效率，这套适配三坐标测量场景的夹具组件，正是围绕异形薄壁类零部件的检测装夹需求开发的配套结构。整套夹具以带矩阵安装孔的多孔平台作为安装基准，平台表面的孔位采用等间距阵列排布，孔位公差严格匹配测量机的装夹定位标准，所有支撑、压紧组件均可通过孔位实现快速位置调整，无需额外加工定制安装位，能够覆盖不同轮廓尺寸工件的装夹需求。从结构设计逻辑来看，整套夹具采用模块化拆分思路，包含可调高度支撑柱、侧向定位挡块、弹性压头组件、角度转接接头几类核心单元，支撑柱的高度可通过螺纹副实现连续微调，配合不同长度的接杆能够适配曲面类工件的多点支撑需求，避免薄壁工件在装夹过程中因受力不均产生形变，最终影响尺寸检测的精度。侧向定位挡块采用硬质耐磨材质加工，定位面做了平面度精磨处理，能够为工件提供稳定的侧向定位基准，压头组件的接触端采用柔性缓冲结构，在提供足够压紧力的同时不会在工件表面留下压痕，尤其适合外观面要求较高的注塑件、冲压钣金件的检测装夹。角度转接接头可以实现支撑方向的多角度调整，针对带倾斜安装面的异形工件，能够灵活调整支撑角度，让支撑力始终垂直于工件接触面，避免装夹过程中出现工件滑移、翘起的问题。从安装边界来看，多孔平台的尺寸适配常规中小型三坐标测量机的工作台行程，所有装夹组件的高度均控制在测量机的Z轴安全行程范围内，不会出现组件超程碰撞测头的问题，各组件的连接部位均采用快拆结构，更换不同装夹单元时无需借助复杂工具，能够大幅缩短不同批次工件检测的换型时间。在实际应用场景中，这套夹具既可以用于汽车内外饰塑料件的形位公差检测装夹，也能适配小型冲压钣金件、精密机加工零件的检测定位，针对轮廓复杂的曲面工件，可通过多点可调支撑搭建与工件轮廓匹配的支撑阵列，让工件在检测过程中保持自由无应力的状态，确保测量数据能够真实反映工件的实际加工精度。设计过程中充分考虑了检测场景的使用习惯，所有组件的棱角位置均做了倒角处理，避免操作人员在装夹工件时被锐边划伤，同时各调节部位的操作旋钮都做了防滑处理，戴劳保手套也能轻松完成锁紧、调节操作，长期使用过程中也不会出现调节卡顿、锁紧失效的问题。
