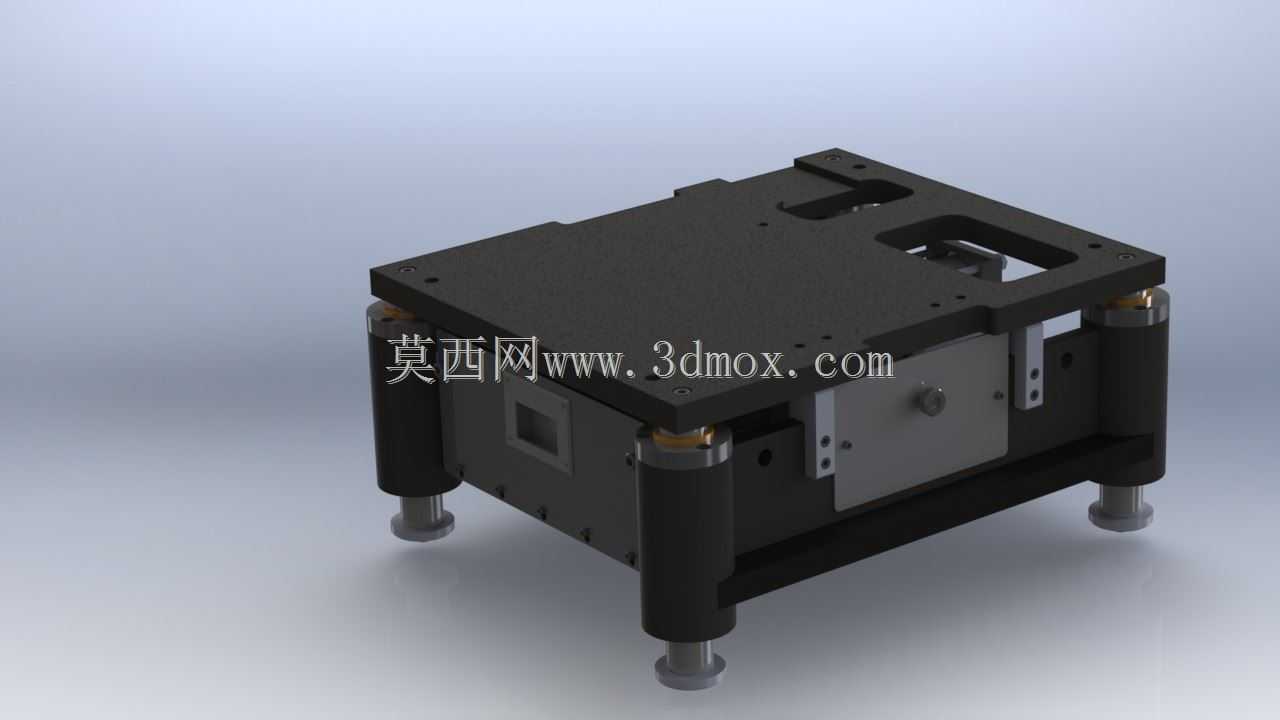

机器人单元发动机工位凸轮式升降机构

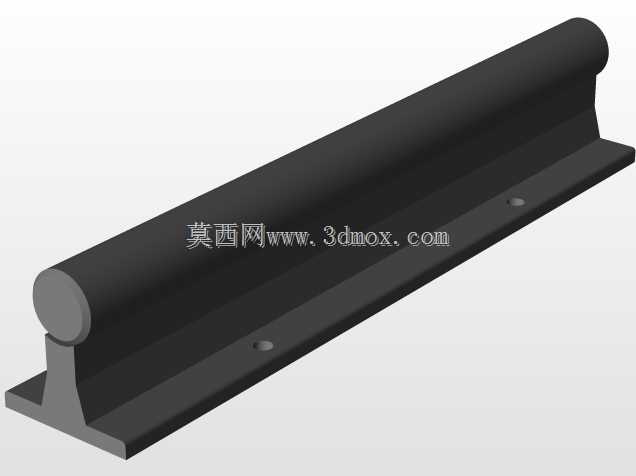

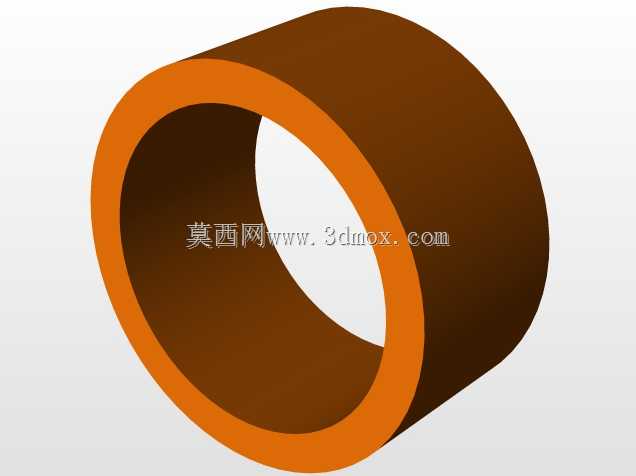

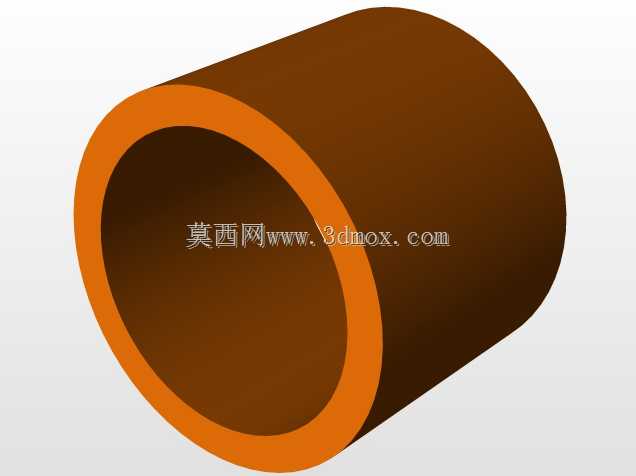

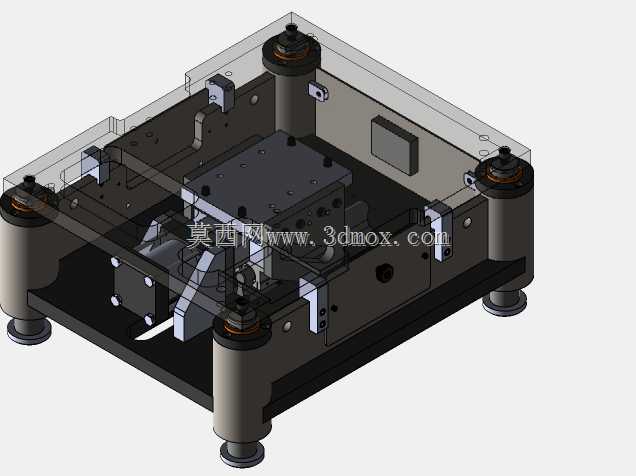

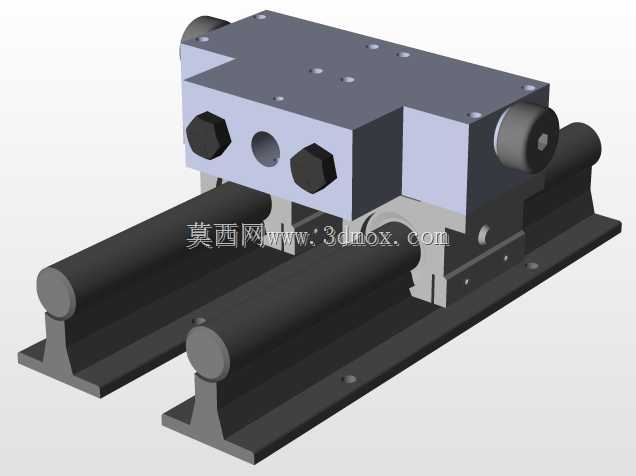

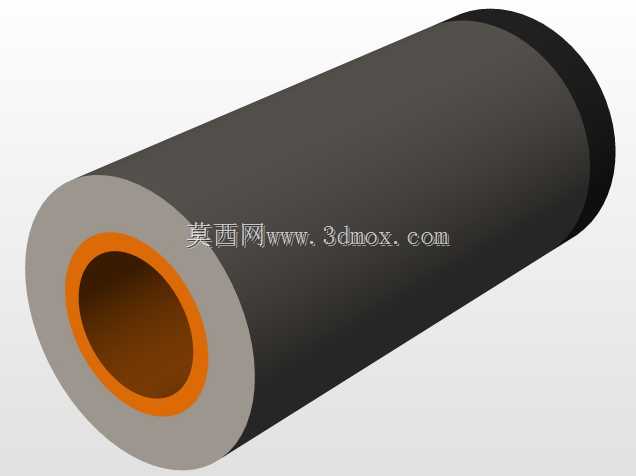

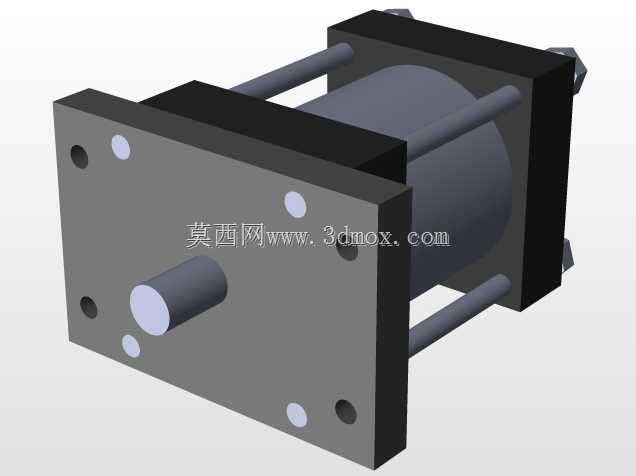

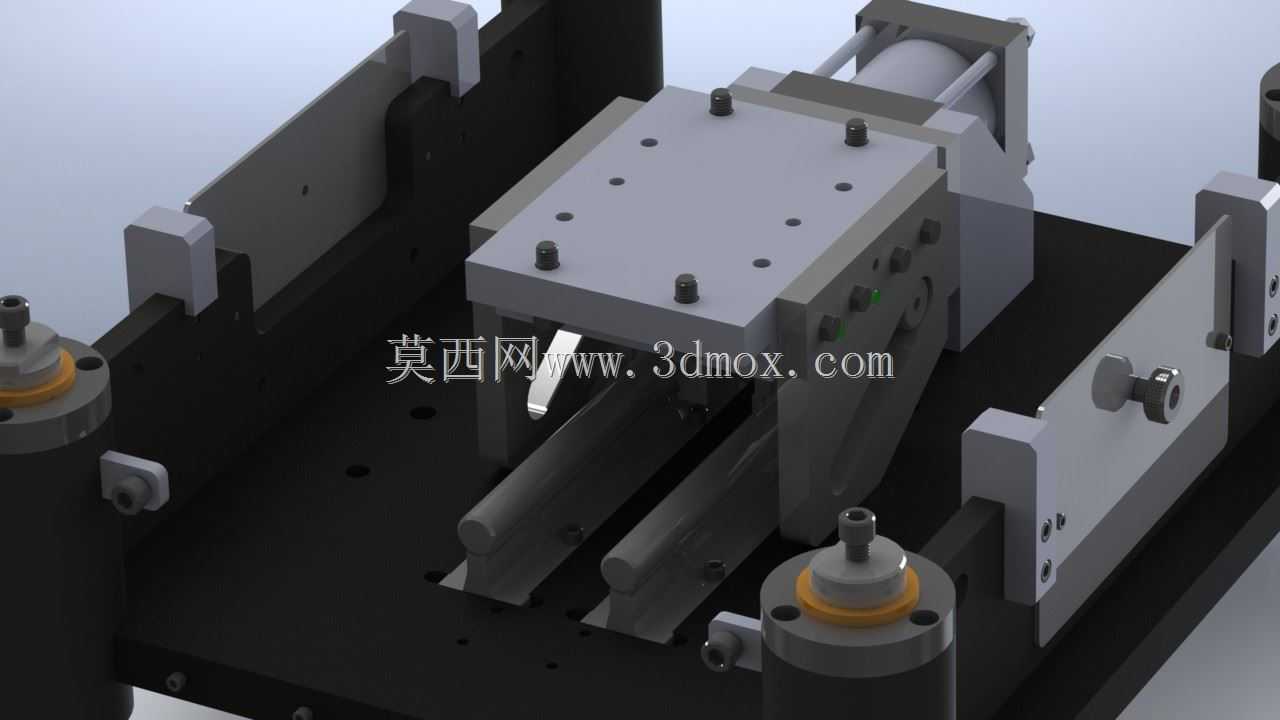

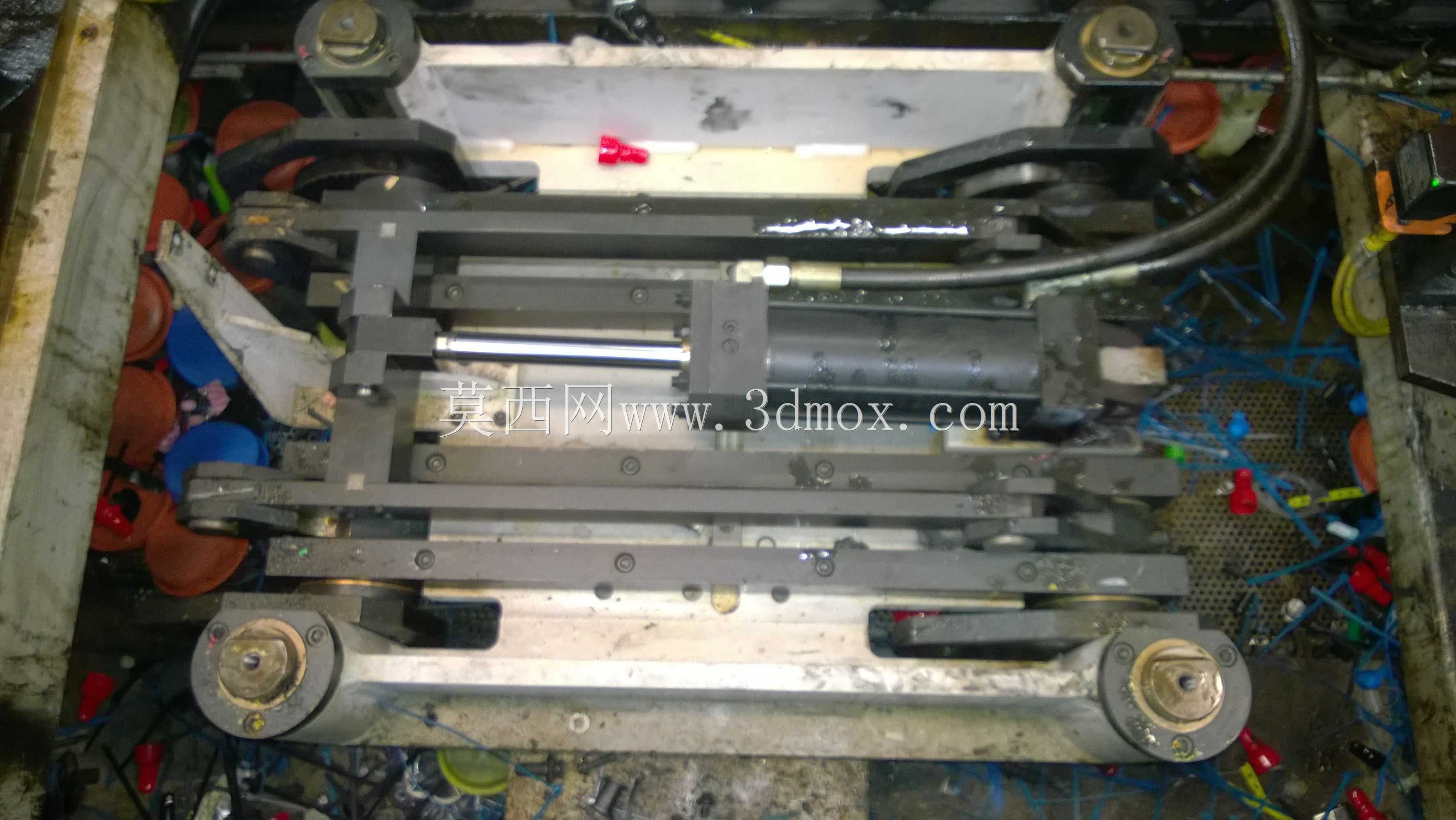

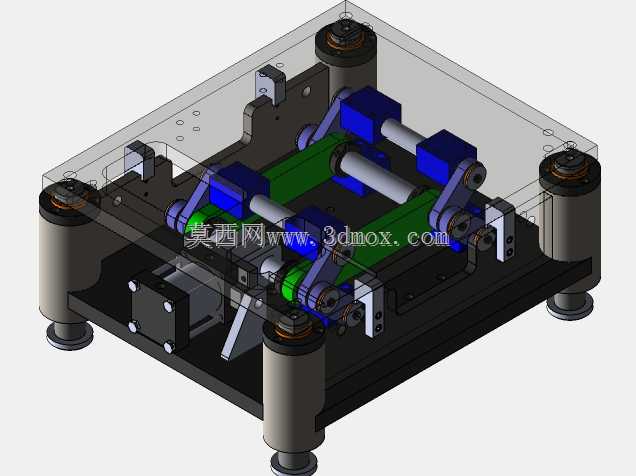

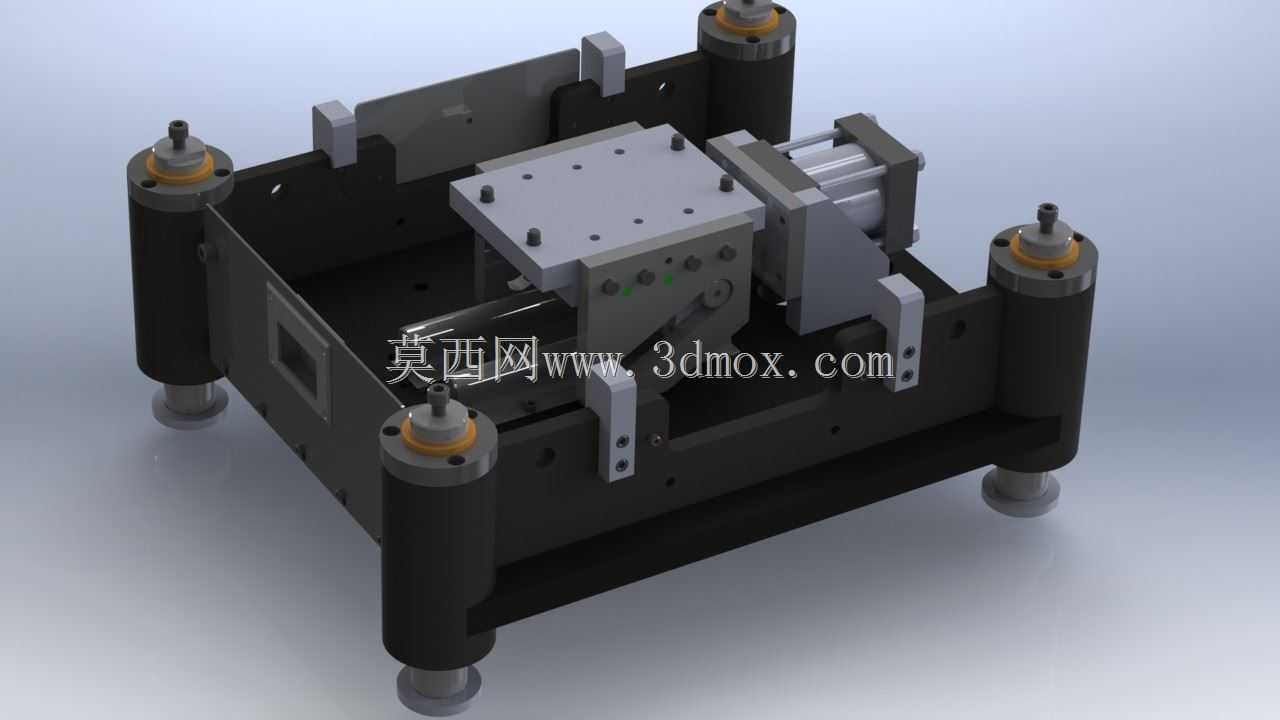

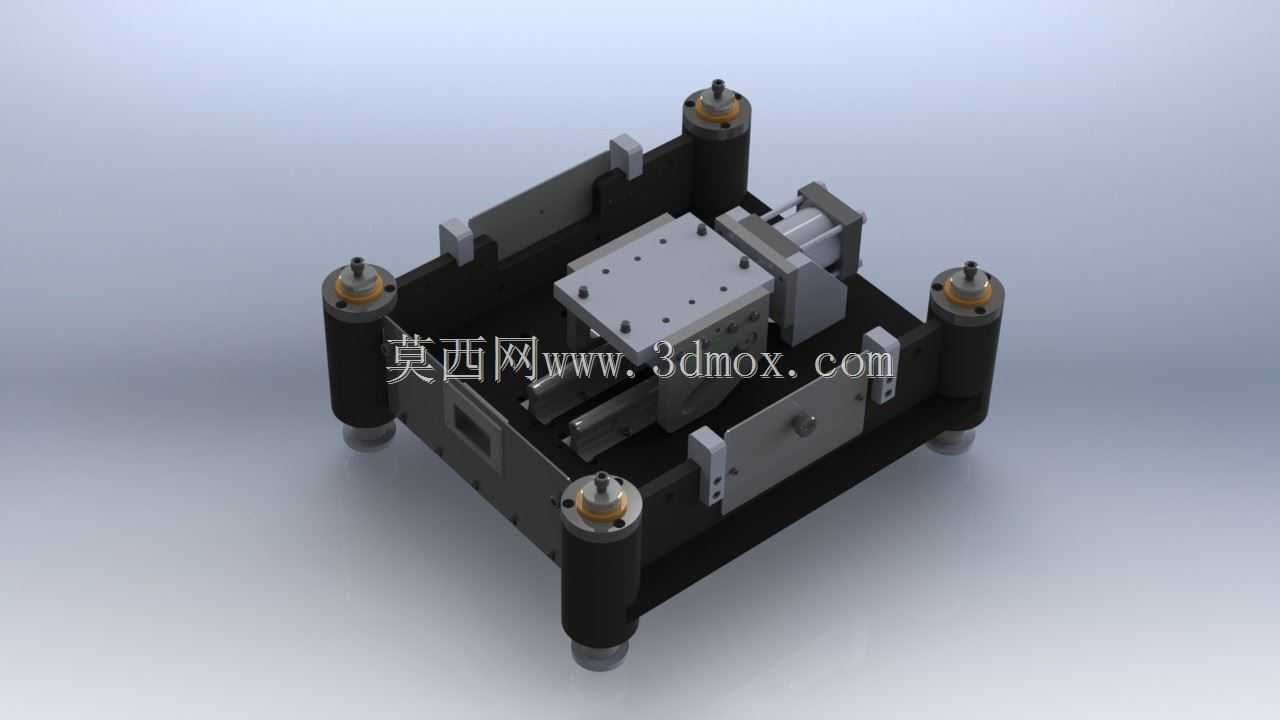

这套升降机构主要部署在自动化生产线的机器人作业单元内，核心作用是承接上游输送线流转过来的发动机工件，将其精准抬升到预设作业高度，为机器人拧紧、检测、装配等工序提供稳定的位置基准，避免因工件位置偏差导致的机器人作业轨迹偏移，保障整线节拍稳定性。实际产线运行中，这类工位升降机构需要承受数百公斤的发动机自重，加上工装夹具的附加载荷，对举升过程的平稳性、重复定位精度有极高要求，常规剪叉式升降结构在长期重载交变载荷下容易出现铰接点磨损间隙，导致位置精度漂移，因此这套结构在设计阶段就做了针对性的传动方案优化。设计团队没有沿用传统四凸轮的承载布局，而是通过受力仿真校核，将凸轮板数量精简到两个，在保证两侧举升受力完全对称的前提下，大幅减少了加工装配环节的配合面数量，从根源上降低了多零件累计公差对举升同步性的影响。顶部安装板预留了标准旋转器的安装接口，兼容CAMCO系列标准旋转工位组件，可直接在升降到位后实现工件的定角度回转，满足不同作业面的工序操作需求，不需要额外增设回转驱动单元，压缩了工位整体的竖向安装空间。从结构布局来看，整套机构的动力输入采用卧式直线驱动单元布置在机架中部，动力通过两侧对称的连杆结构传递到两端的凸轮承载组，驱动端做了密封防护处理，可适配车间内多切削液、金属粉尘的恶劣作业环境，铰接转动位全部采用自润滑轴承配合，日常运维不需要拆解整体机架或者拆卸上端的工装装置，就能完成润滑保养和易损件更换，大幅降低了产线停线维护的时间成本。安装边界上，机架底部预留了与生产线型材底座对接的固定孔位，横向宽度适配主流发动机输送线的辊道间距，举升行程覆盖从输送线接料位到机器人作业位的高度差，不会和周边的线体护栏、机器人底座产生运动干涉，两侧的导向限位结构可在举升全程约束横向窜动，即使出现偏载工况也能保证运动轨迹不偏移。
