双列链条式负载升降传送机构设计

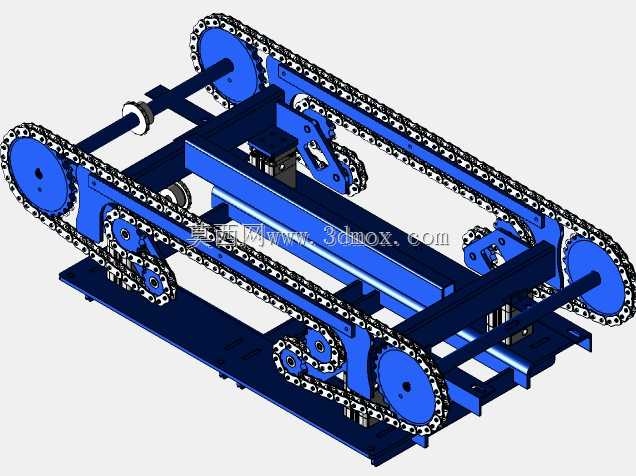

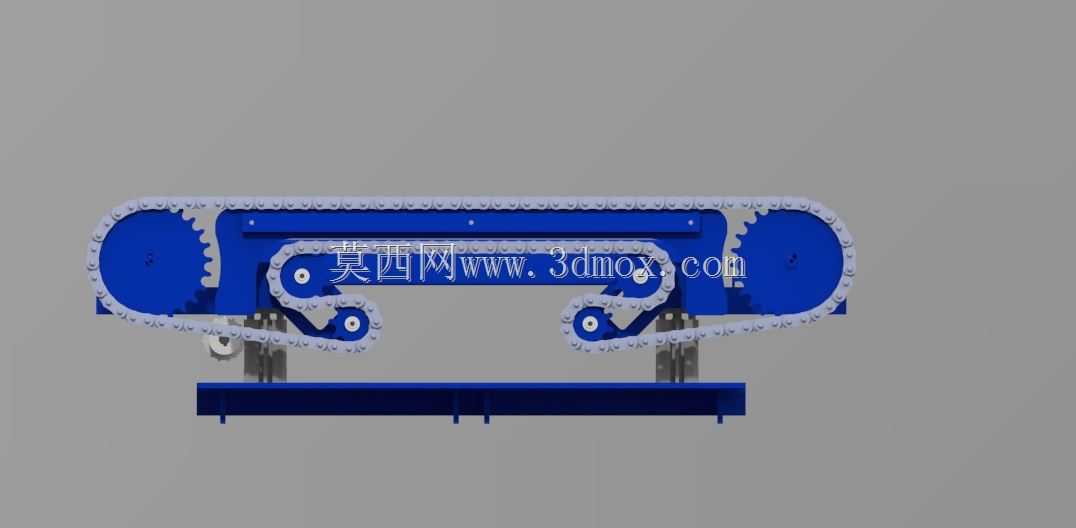

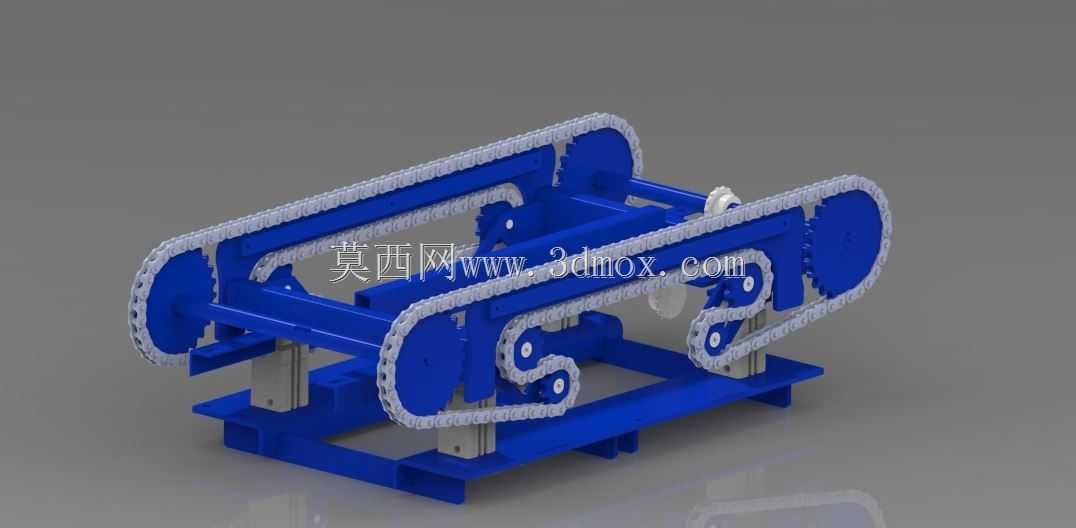

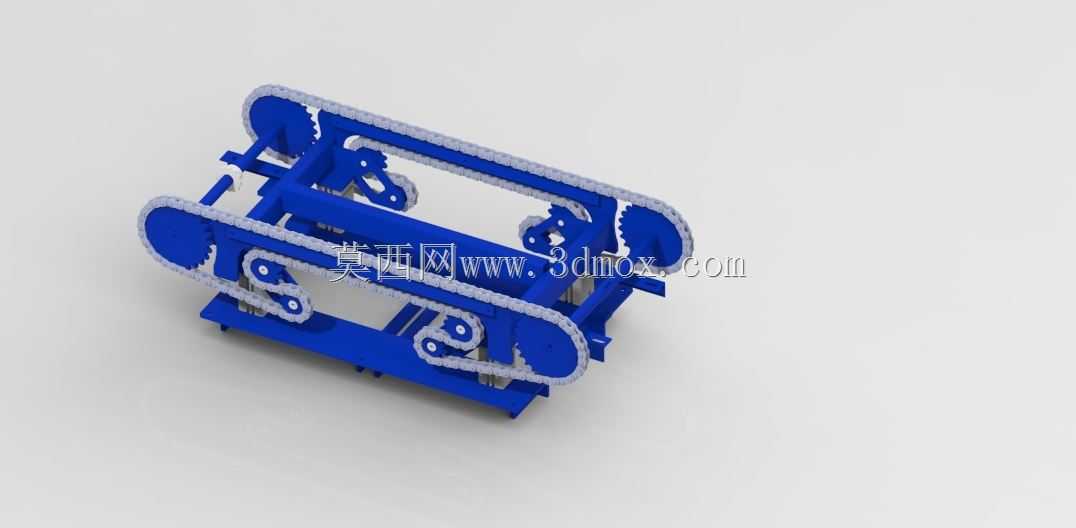

该机构主要面向生产流水线中存在高度差的工位衔接场景，常见于包装线末端码垛工位的进料过渡、立体仓储层间的物料转运、装配线不同高度工装板的流转接驳，解决传统平面输送机无法同时完成水平输送与垂直抬升的痛点，无需额外配置独立顶升移栽机构，可在连续输送过程中同步完成负载的高度调整，减少工位间的中转等待时间。从功能实现逻辑来看，该机构采用双侧同步链条传动布局，两组平行布置的链条回路集成了水平输送段与弧形抬升段，链条上配套的承载托块可直接与工件载具或工件底面接触，当负载随链条运行至抬升段时，会顺着链条的轨迹完成平稳抬升，全程无需额外的动力切换或机构动作，传动路径连续无断点，避免了顶升移栽类机构存在的动作停顿问题，输送过程的负载稳定性更优，适配外形规整、底面平整的箱式、托盘类负载。设计阶段优先考虑了安装边界的适配性，整体采用框架式焊接底座作为承载基础，双侧链板组件对称安装在底座两侧的立板上，驱动单元可根据现场安装空间选择布置在机构的进料端或出料端，无需预留额外的侧面操作空间，可直接嵌入现有流水线的机架间隙中，对接时仅需调整进出料端的输送面高度与前后线体匹配即可，无需对原有线体做大规模改造。结构细节上，双侧链条的张紧机构采用可调式偏心轮结构，布置在链条回路的弧形过渡位置，可在不停机的状态下快速调整链条张紧度，补偿长期运行产生的链条伸长量，避免传动过程中出现跳齿、卡顿问题；承载托块采用可拆卸式安装结构，可根据输送负载的底面尺寸、重量更换不同规格的托块，单托块的承载接触面做了防滑纹理处理，避免抬升过程中负载出现滑移偏移；所有传动链轮均采用双轴承支撑结构，安装在立板的加工定位槽内，同轴度公差控制在0.1mm以内，保证双侧链条运行的同步性，避免负载在抬升过程中出现偏载倾斜。从安装尺寸来看，该机构的整体宽度可根据输送负载的尺寸做模块化调整，常规适配宽度范围覆盖300mm至800mm的负载，抬升高度可通过调整链条回路中弧形段的曲率半径实现定制，常规抬升行程在200mm至600mm区间，可满足大部分流水线的工位高度差需求，底座的安装孔采用长圆孔设计，允许现场安装时存在±10mm的位置调整余量，降低现场安装的对位难度。日常维护层面，所有传动节点的润滑点均预留了外接注油接口，可直接对接自动润滑系统，无需拆解护罩即可完成链条与链轮的润滑保养，双侧的传动护罩采用快拆式卡扣固定，清理输送过程中掉落的碎屑、杂物时无需借助工具即可快速拆卸，大幅降低日常运维的时间成本。
