瓶类物料抓取码垛末端执行机构

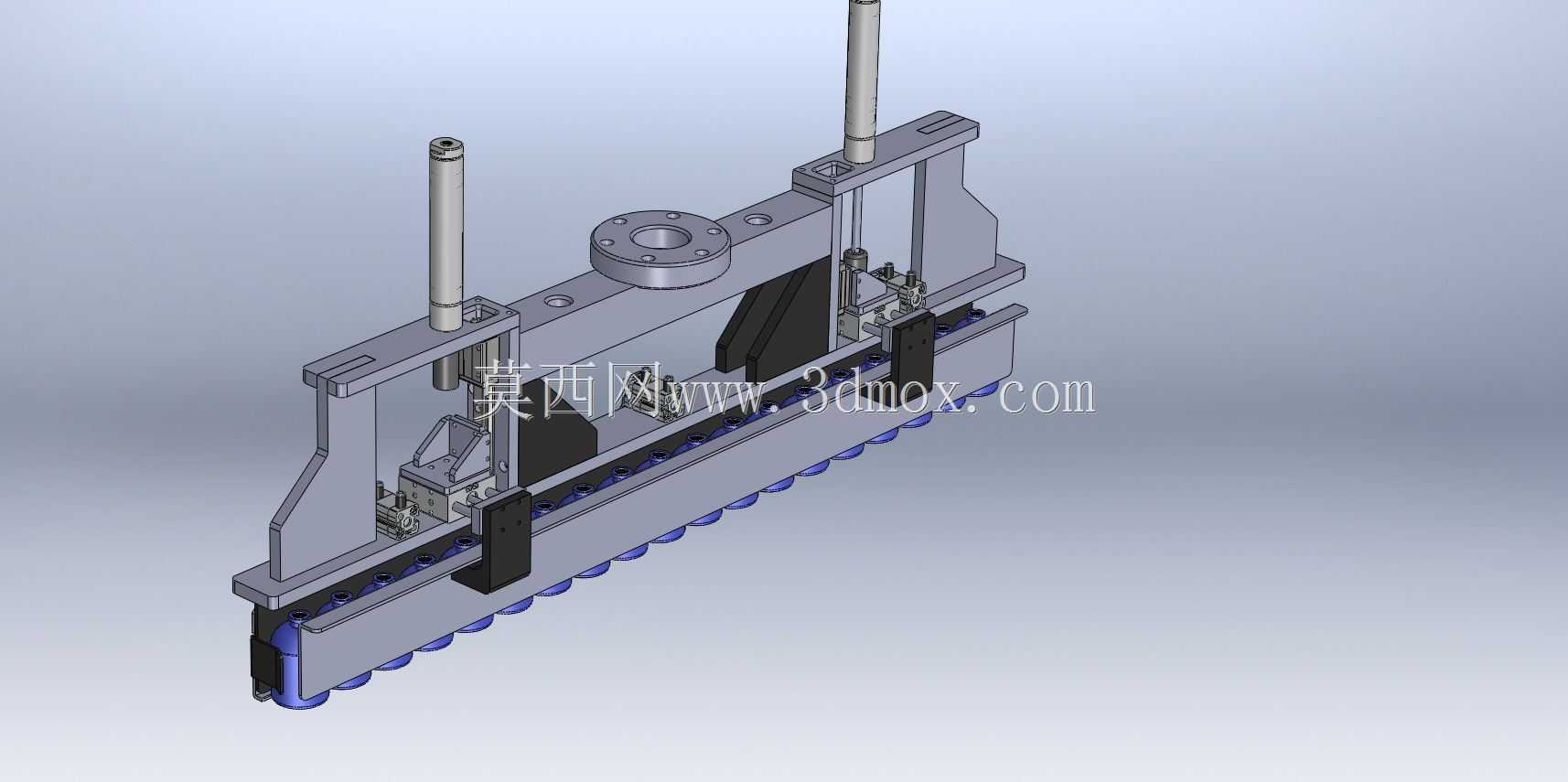

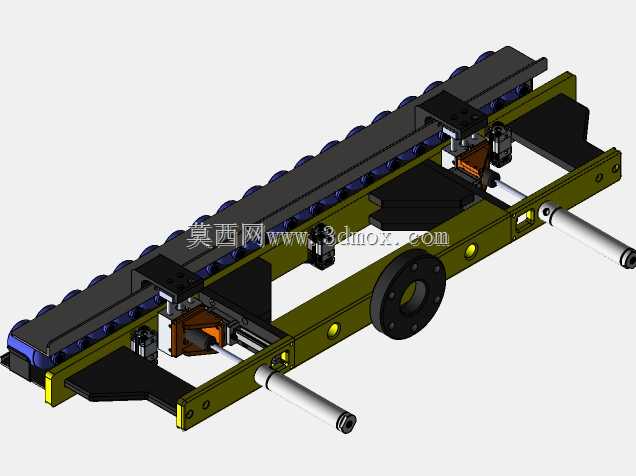

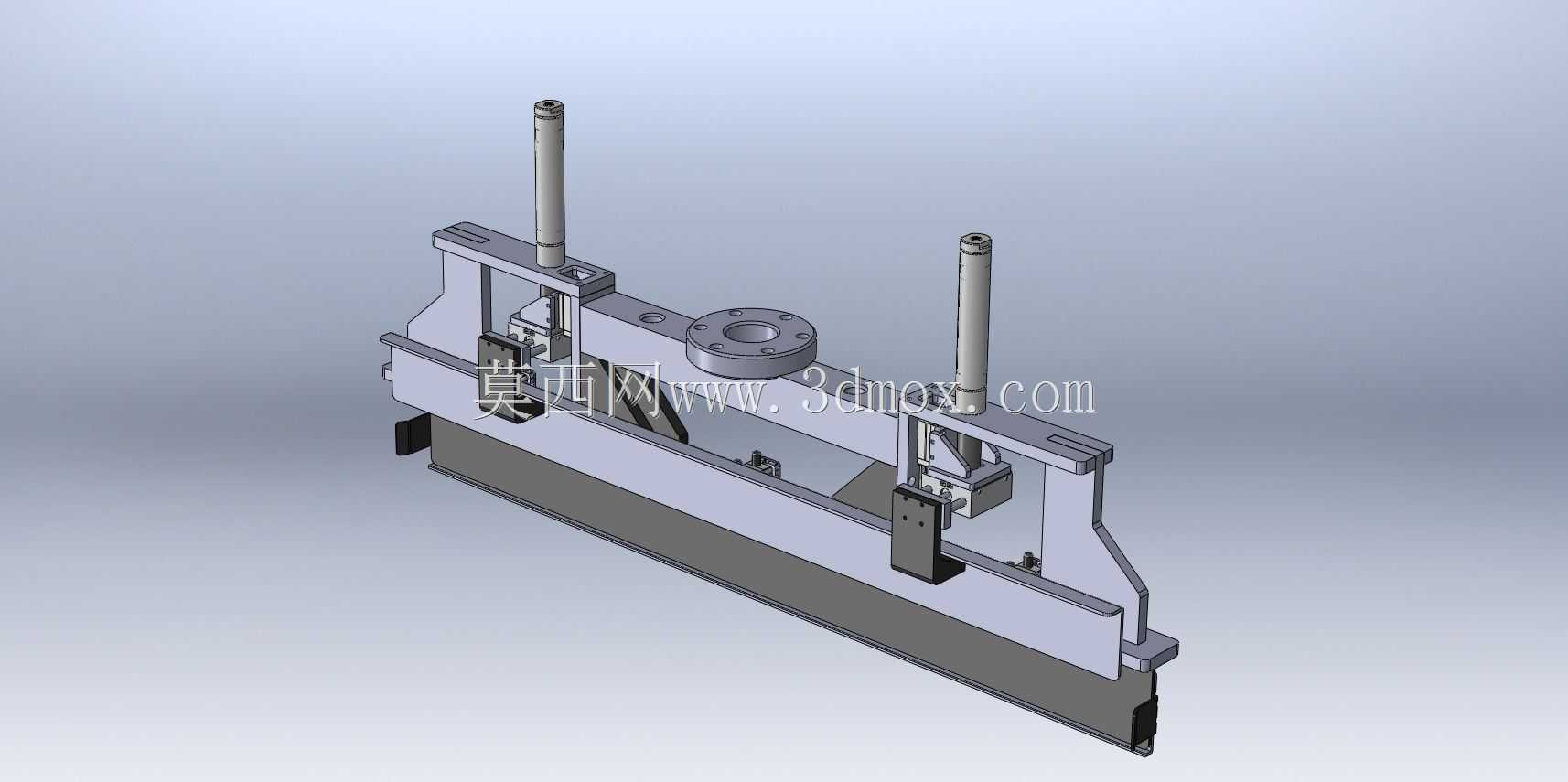

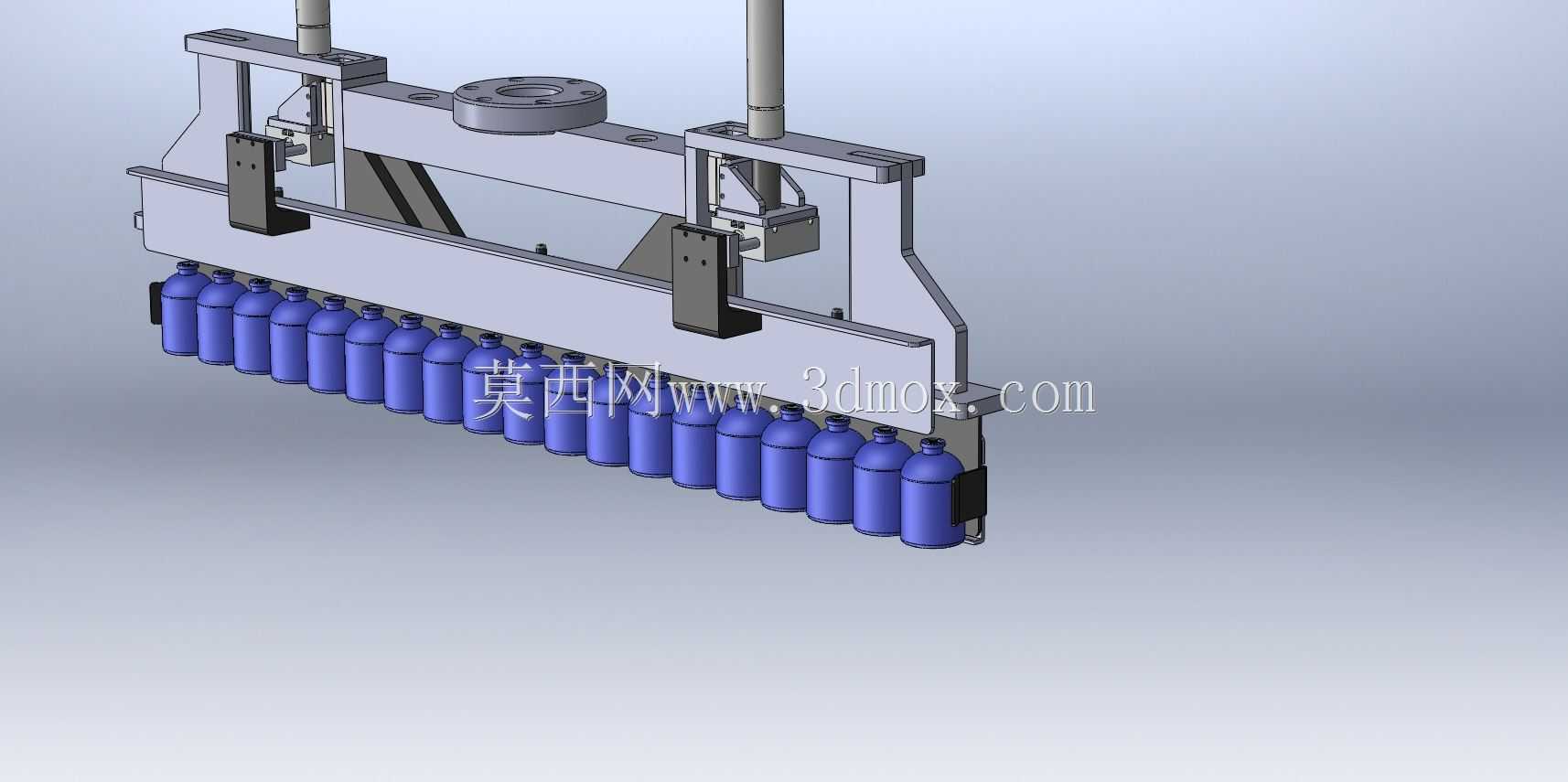

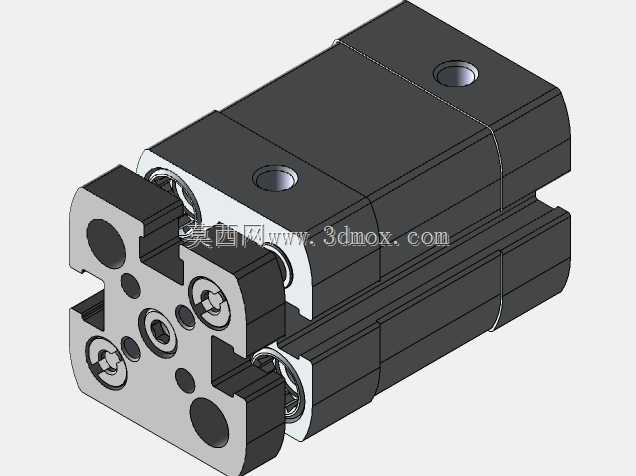

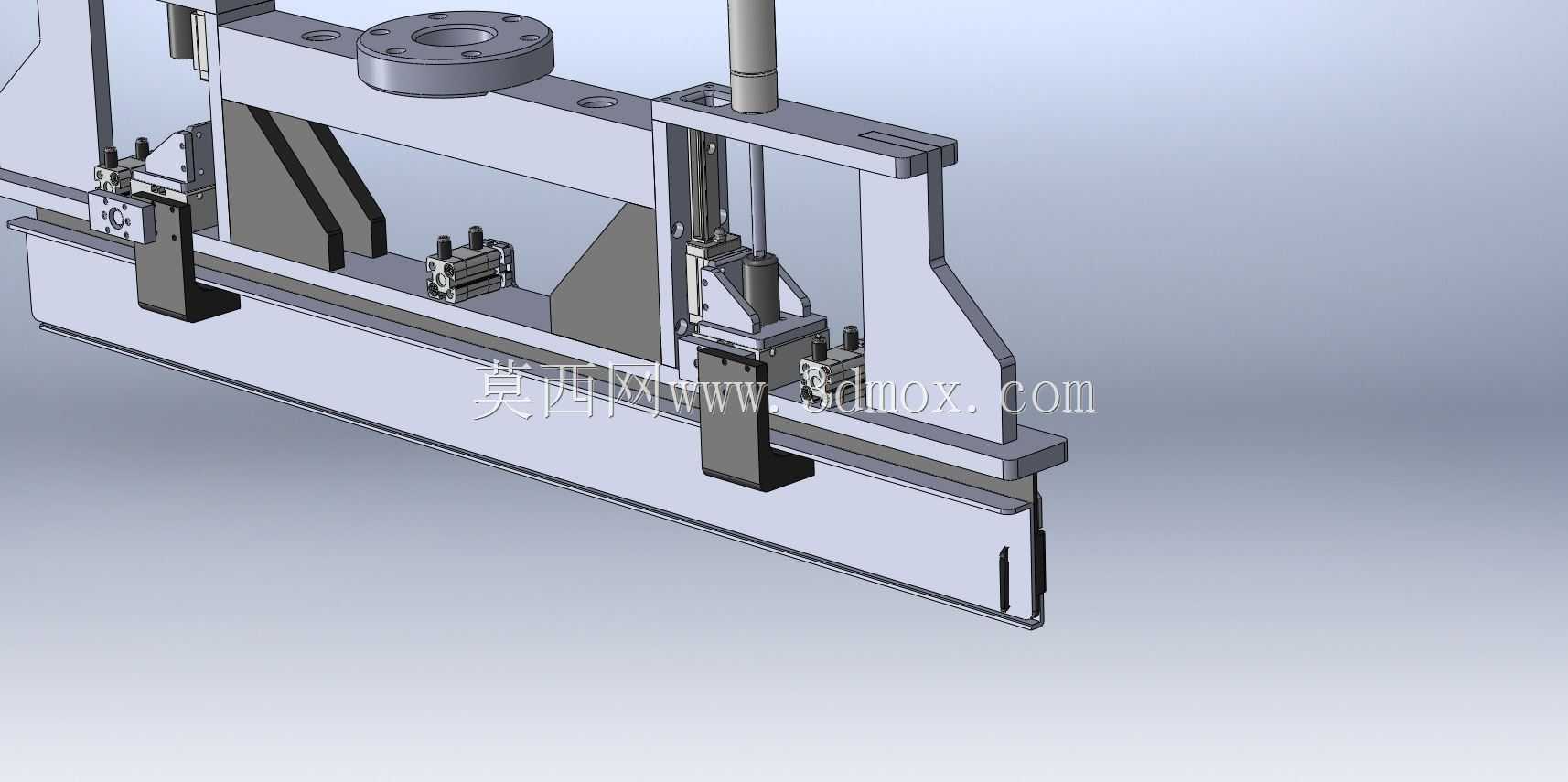

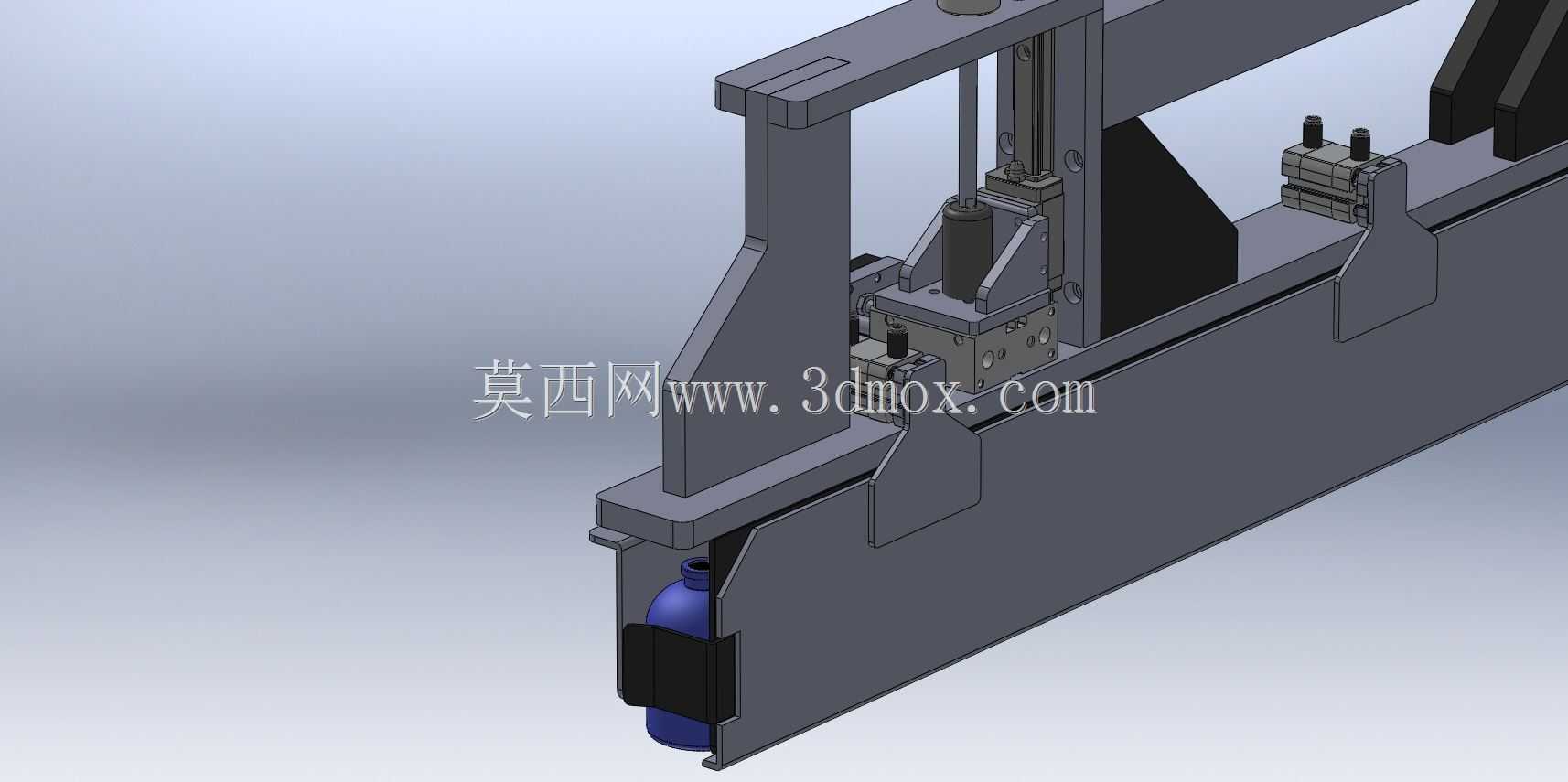

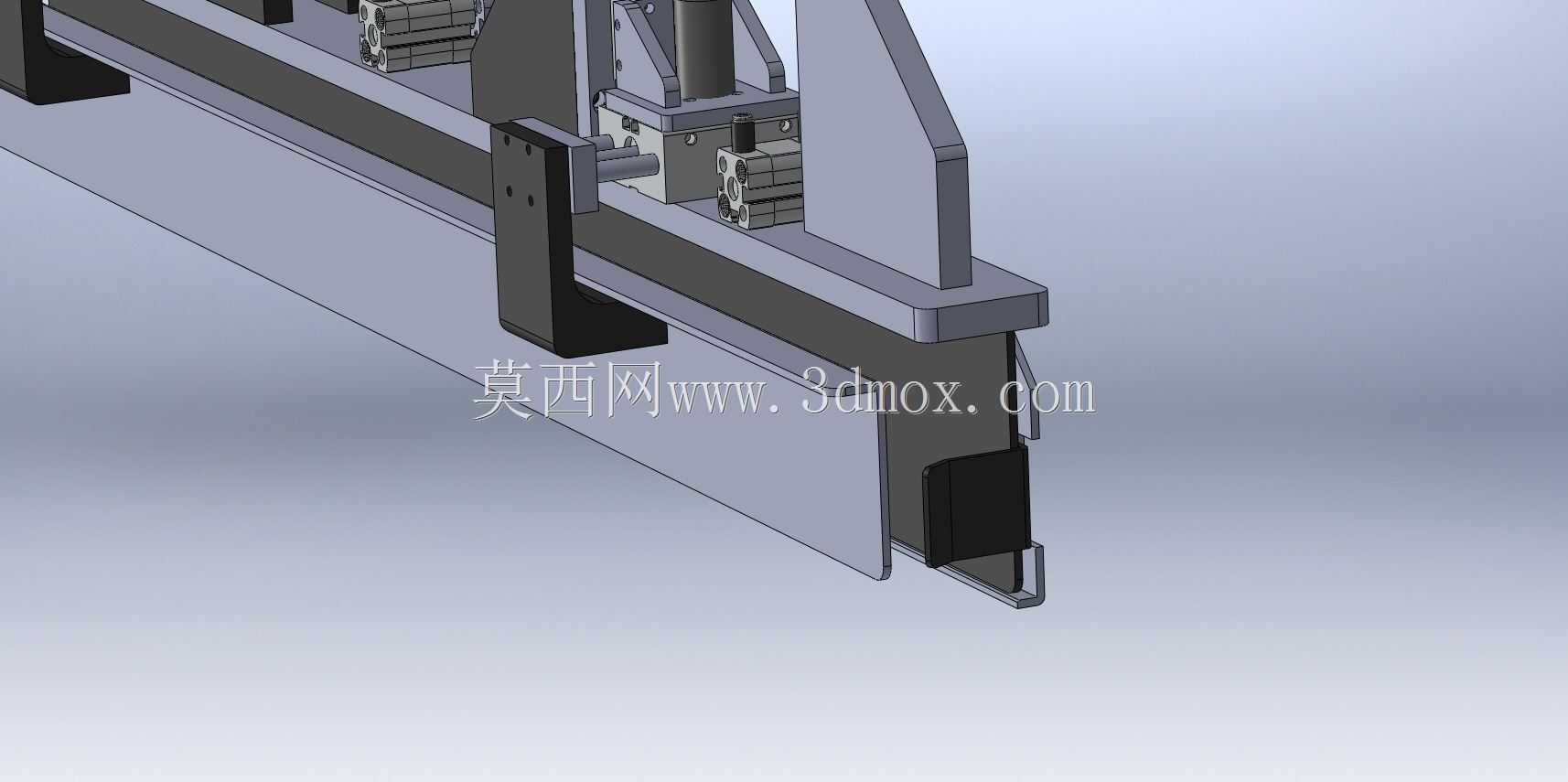

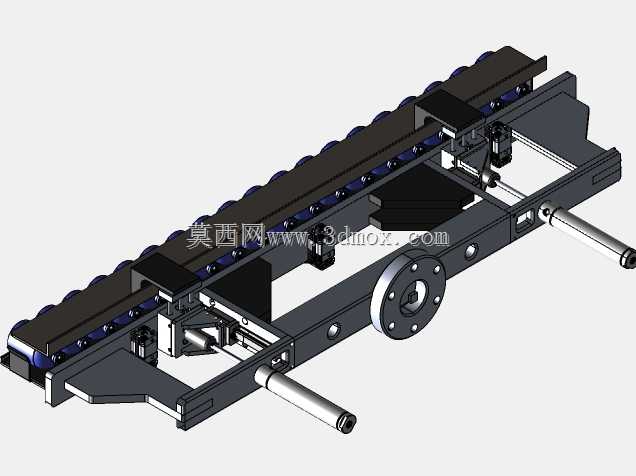

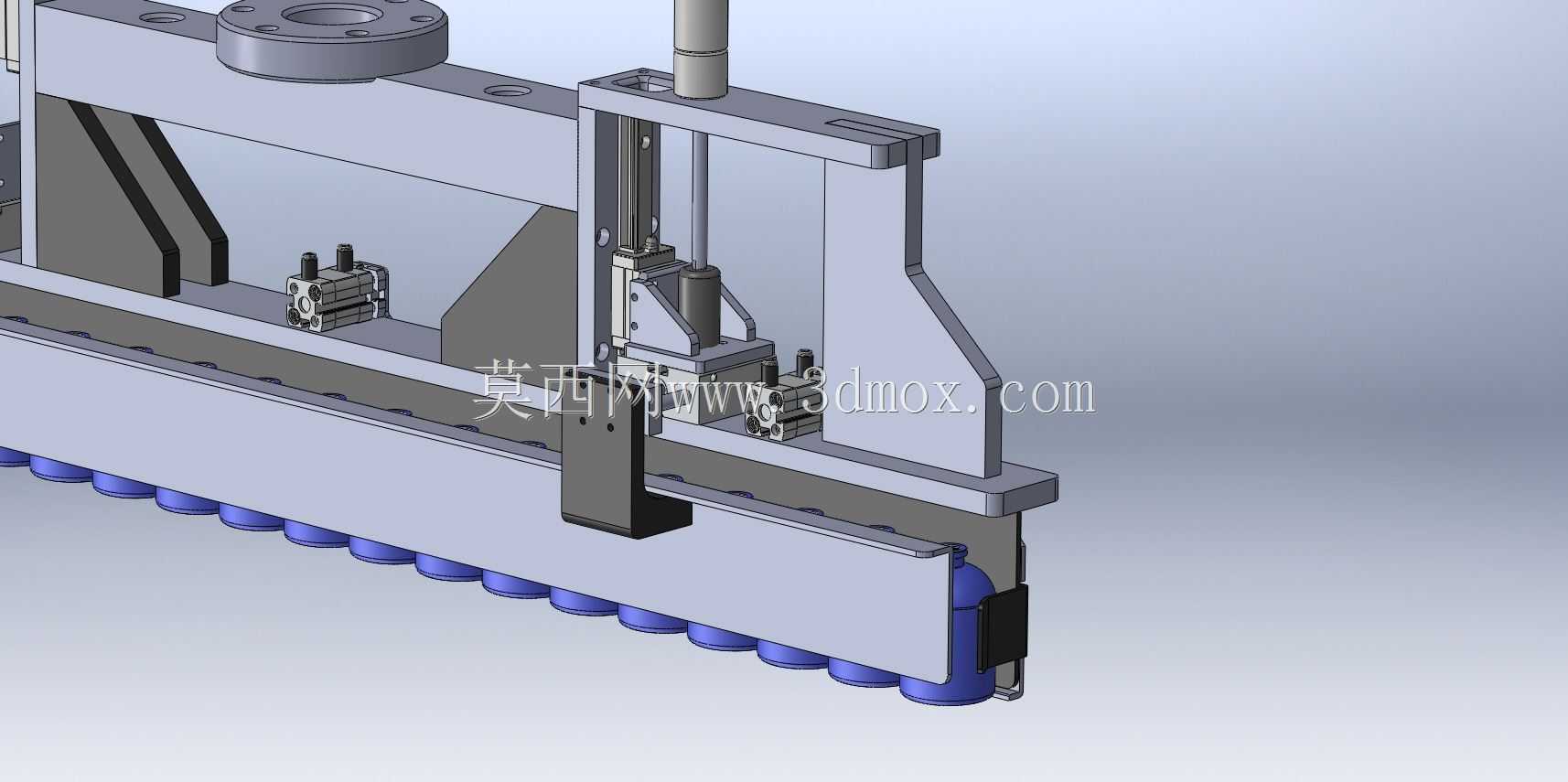

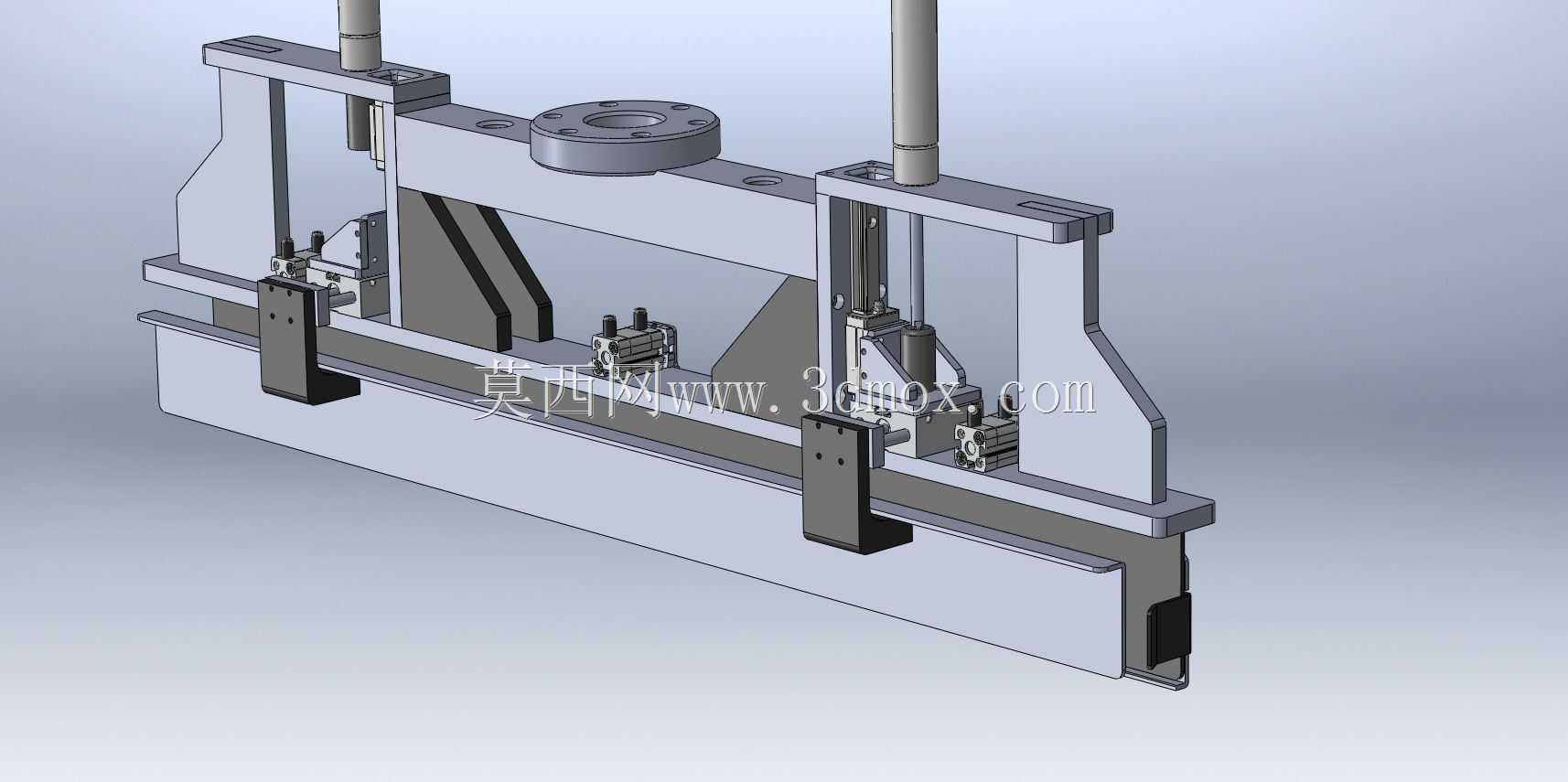

这款末端执行机构主要适配多关节工业机器人的末端法兰安装，面向食品、日化行业的瓶装生产线后段工序，可完成瓶装物料从输送线到周转箱、码垛工位的抓取转移作业，也可适配书本类规整堆叠物料的整摞拾取，解决传统单夹爪抓取效率低、多规格瓶型适配差的产线痛点。从结构设计来看，整体采用对称式龙门框架布局，主承载梁选用高强度铝合金型材加工，在保证整体结构刚性的前提下尽可能降低自身重量，减少机器人末端负载冗余，提升机器人运行时的动态响应速度。框架顶部设置标准法兰连接座，可直接适配主流负载20kg以上工业机器人的末端安装尺寸，法兰座下方预留气动管路走线槽，所有气管均内嵌于梁体内部，避免运行过程中管路剐蹭周边设备。执行端沿梁体长度方向排布多组柔性接触夹块，夹块接触面包覆蓝色防滑聚氨酯材质，接触瓶身时不会造成瓶体表面刮花，也能适配PET塑料瓶、玻璃瓶等不同材质的瓶身夹持，不会出现夹伤变形的问题。两侧配置竖直安装的导向气缸，抓取作业时气缸活塞杆伸出，带动侧边定位挡块先对物料组进行侧边规整，消除输送线上物料排列的位置偏差，再由横向排布的夹持组件同步收拢完成抱紧，保证整排物料抓取时的位置一致性，转移过程中不会出现物料掉落、错位的情况。安装边界方面，整体横向有效夹持行程可覆盖常规12-20瓶一排的瓶装产品排列宽度，竖直方向的夹持高度可通过调整夹块安装位置适配150mm-350mm高度的瓶型，整体厚度方向尺寸控制在180mm以内，可深入深度较浅的周转箱内部完成放料作业，不会和箱壁产生干涉。设计过程中对整体重心做了配平处理，法兰安装位与整体重心处于同一竖直线上，机器人高速运行时不会产生额外的偏载力矩，延长机器人关节轴承的使用寿命。所有运动副均采用自润滑直线轴承导向，长期运行无需频繁加注润滑脂，适配日化、食品车间的少维护作业需求，夹持力可通过回路中的调压阀进行无级调节，针对薄壁塑料瓶可降低夹持压力避免瓶身变形，针对较重的玻璃瓶可提升压力保证夹持可靠性。
