3D打印机用三角布局霍德灯丝滚轮支架

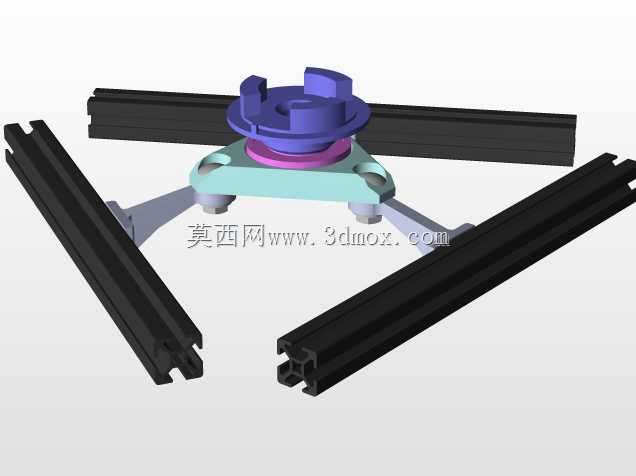

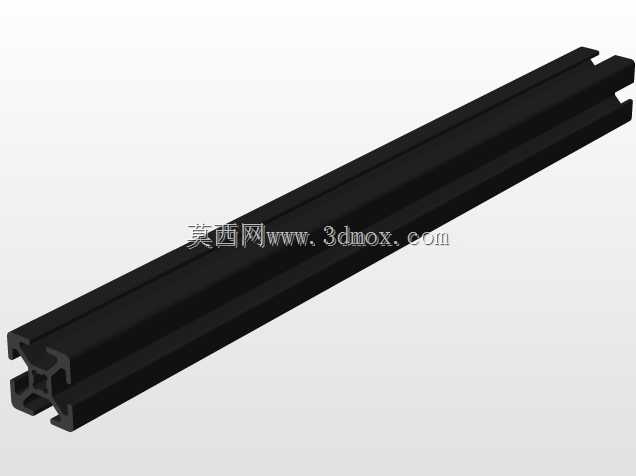

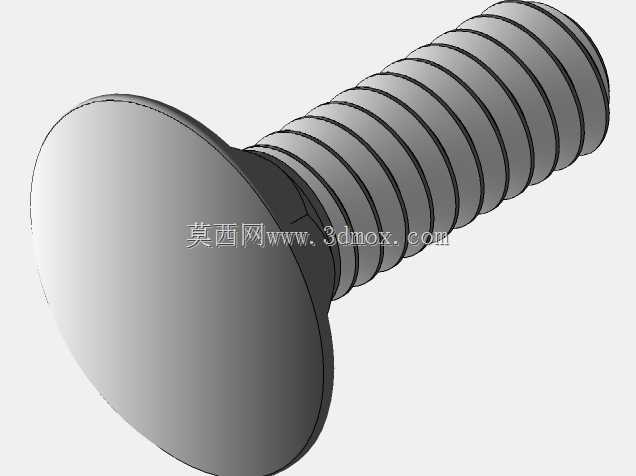

这套结构件主要面向桌面级FDM3D打印设备的耗材输送环节设计，核心作用是为霍德灯丝提供稳定的导向与支撑，避免打印过程中耗材缠绕、拉扯阻力过大导致的送料打滑、断料等常见故障。从安装边界来看，整套组件依托标准2020铝型材框架搭建，三根铝型材呈等边三角排布，单根型材长度适配多数桌面级设备的侧挂安装空间，安装孔位完全匹配铝型材通用T型槽规格，不需要额外对设备原有框架做打孔改造，直接通过T型螺栓即可完成固定，适配市面上绝大多数采用铝型材框架的桌面3D打印机。

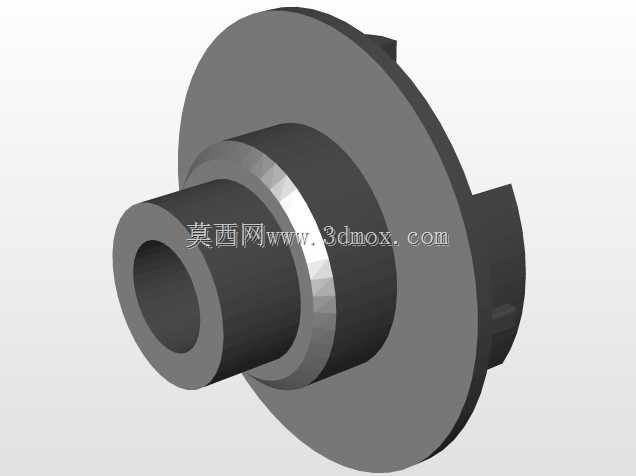

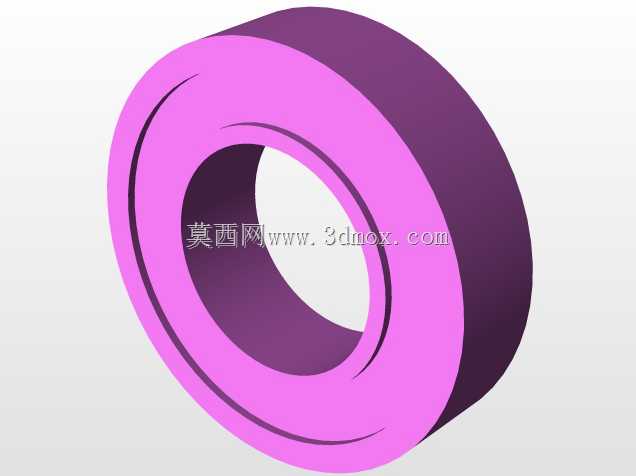

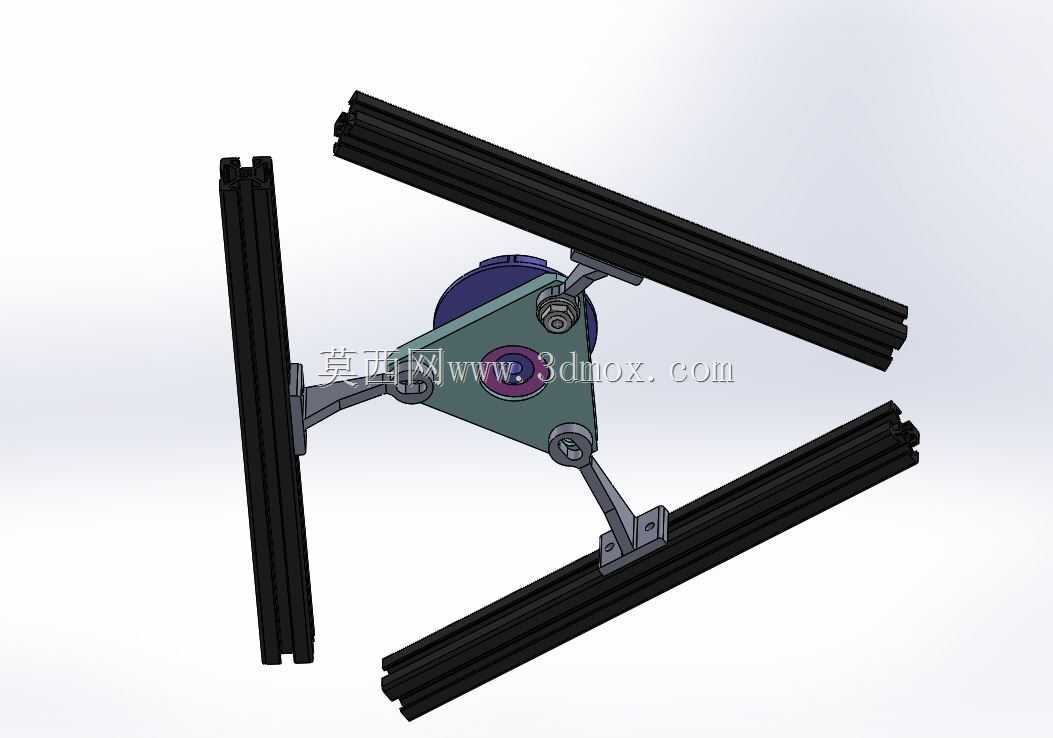

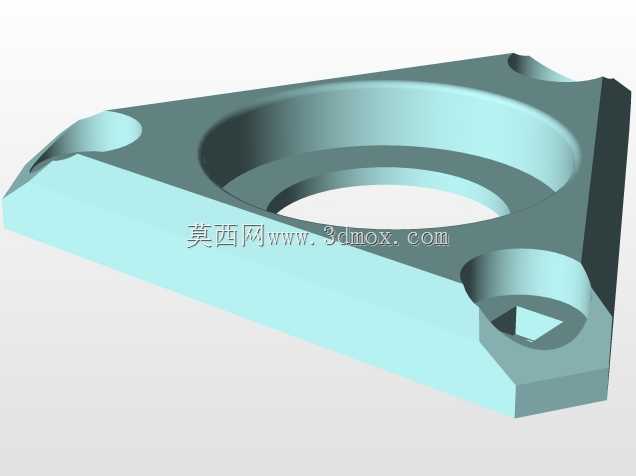

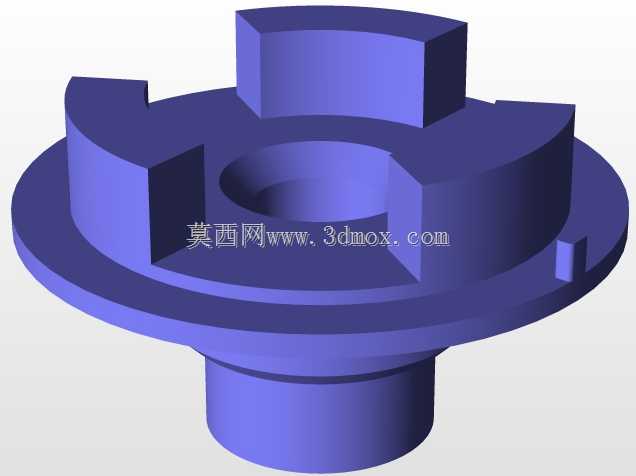

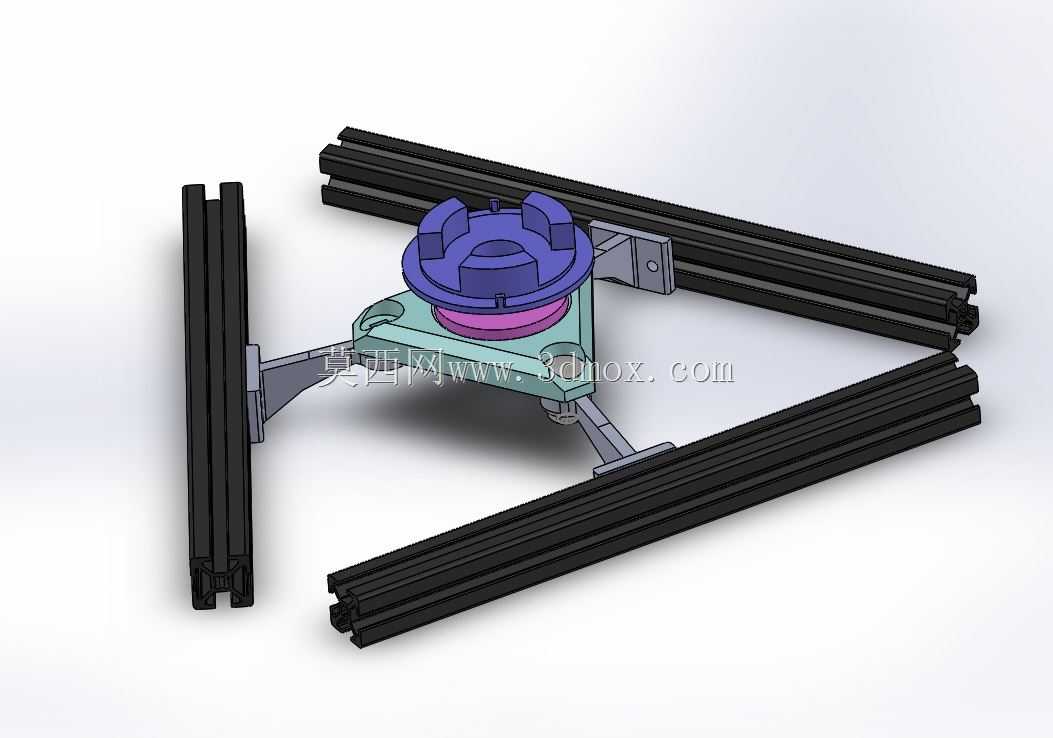

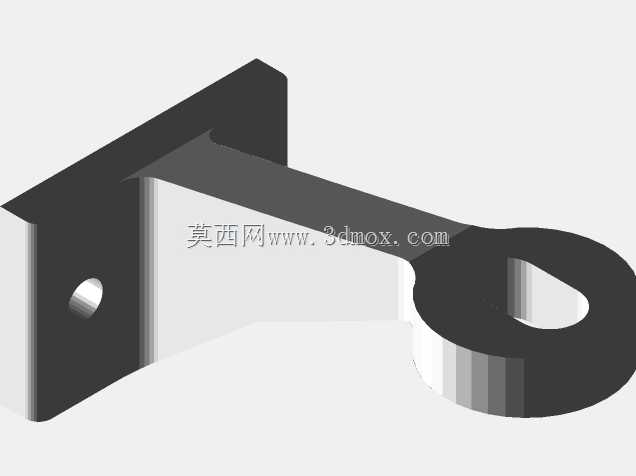

设计思路上没有采用常规的单臂悬臂滚轮结构，而是选择三角支撑布局，核心是抵消耗材拉扯过程中产生的侧向力矩，避免长期使用后支架出现形变偏移。中间的滚轮组件做了分层设计，紫色的限位顶盖带有四个均匀分布的卡槽，既可以快速拆装更换不同直径的滚轮适配不同线径的耗材，也能对耗材的行走路径做上下限位，避免耗材从滚轮槽中脱出；滚轮主体采用低摩擦的转动结构，转动阻尼控制在极小范围，送料过程中不会给挤出机增加额外负载。三个连接支臂采用等长设计，角度完全对称，每个支臂与铝型材的连接端都采用L型角码固定，连接强度足够承受大重量耗材卷的拉扯，即使是1kg装的常规耗材卷持续送料，也不会出现支架晃动的问题。

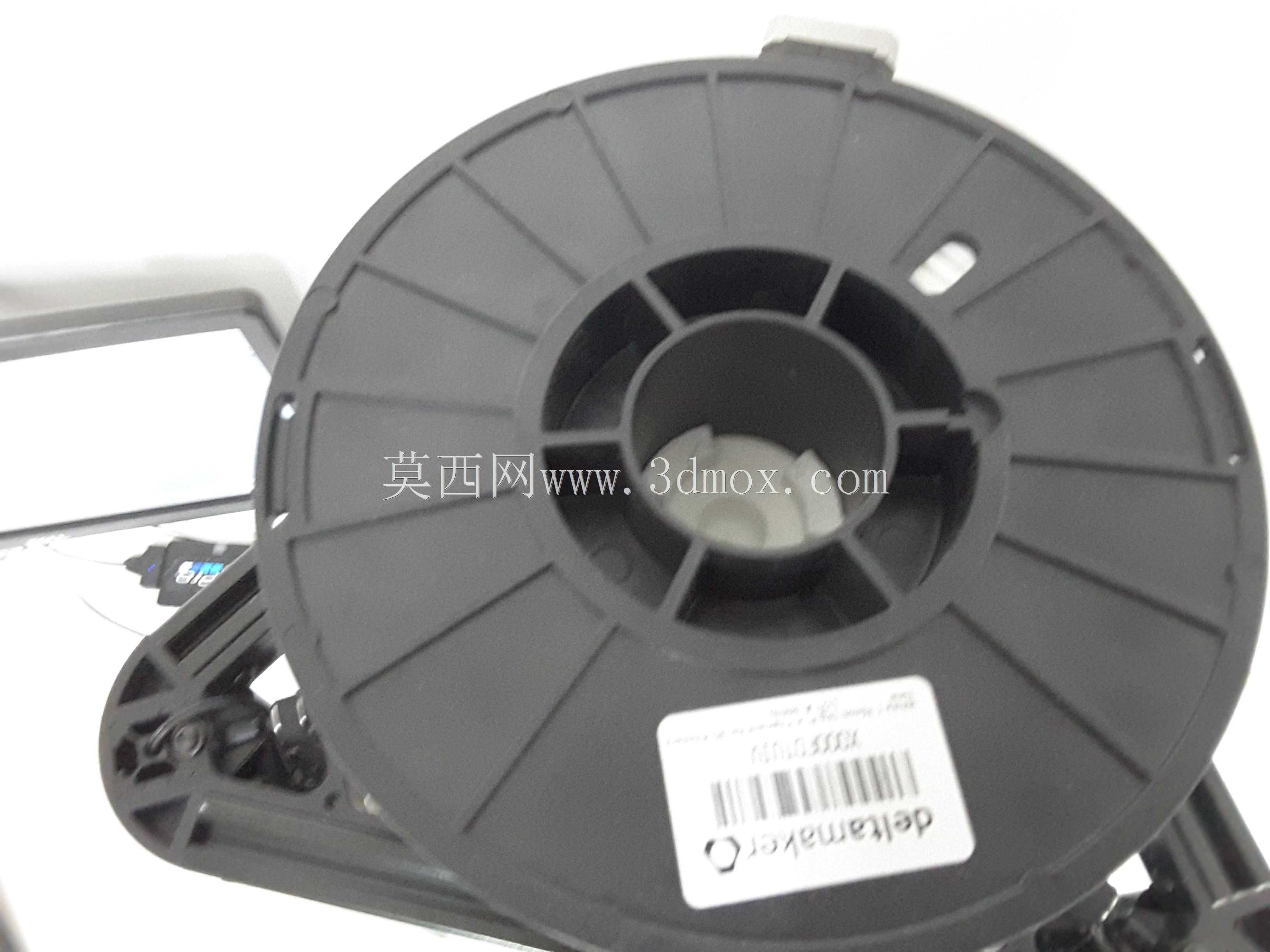

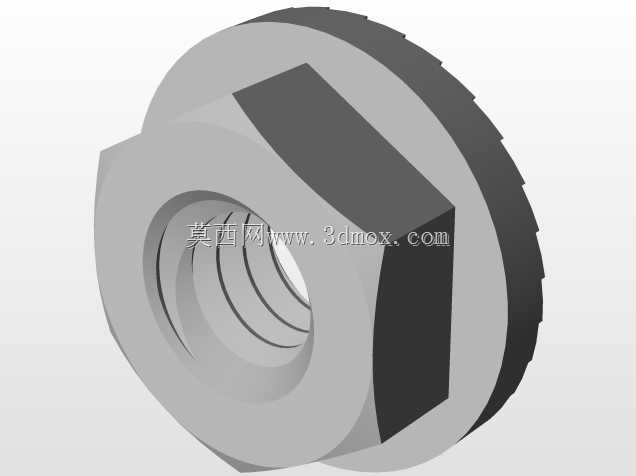

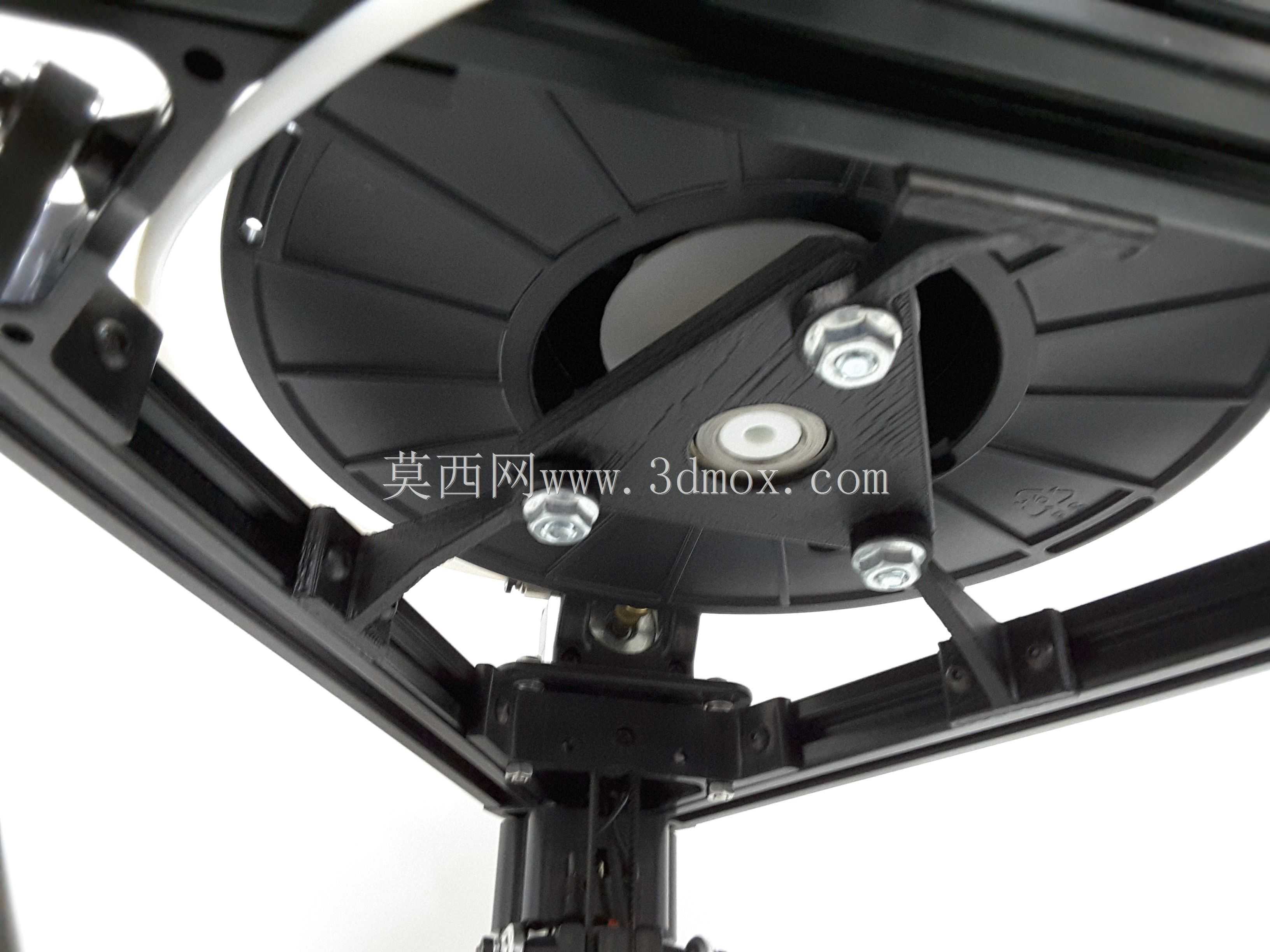

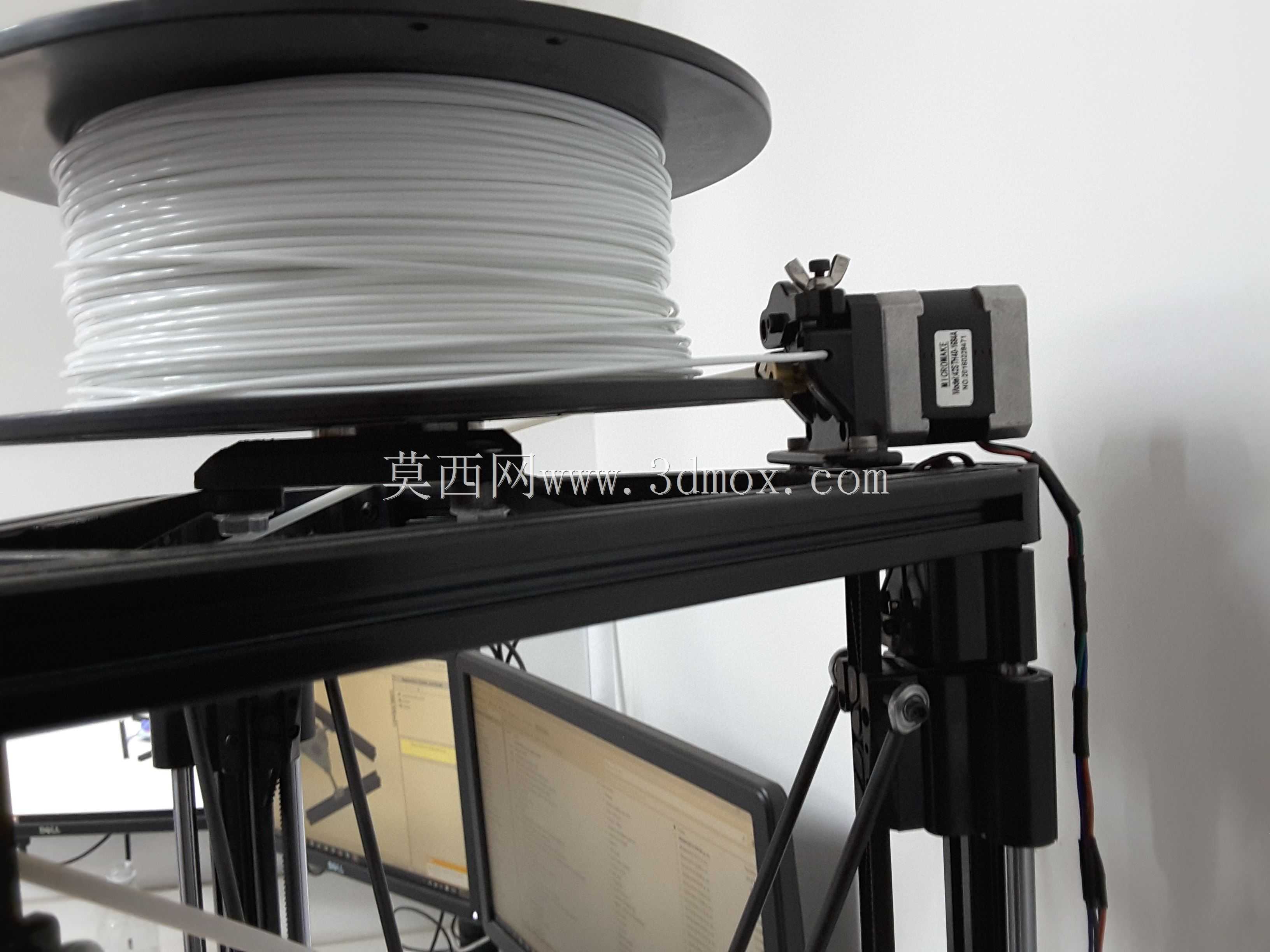

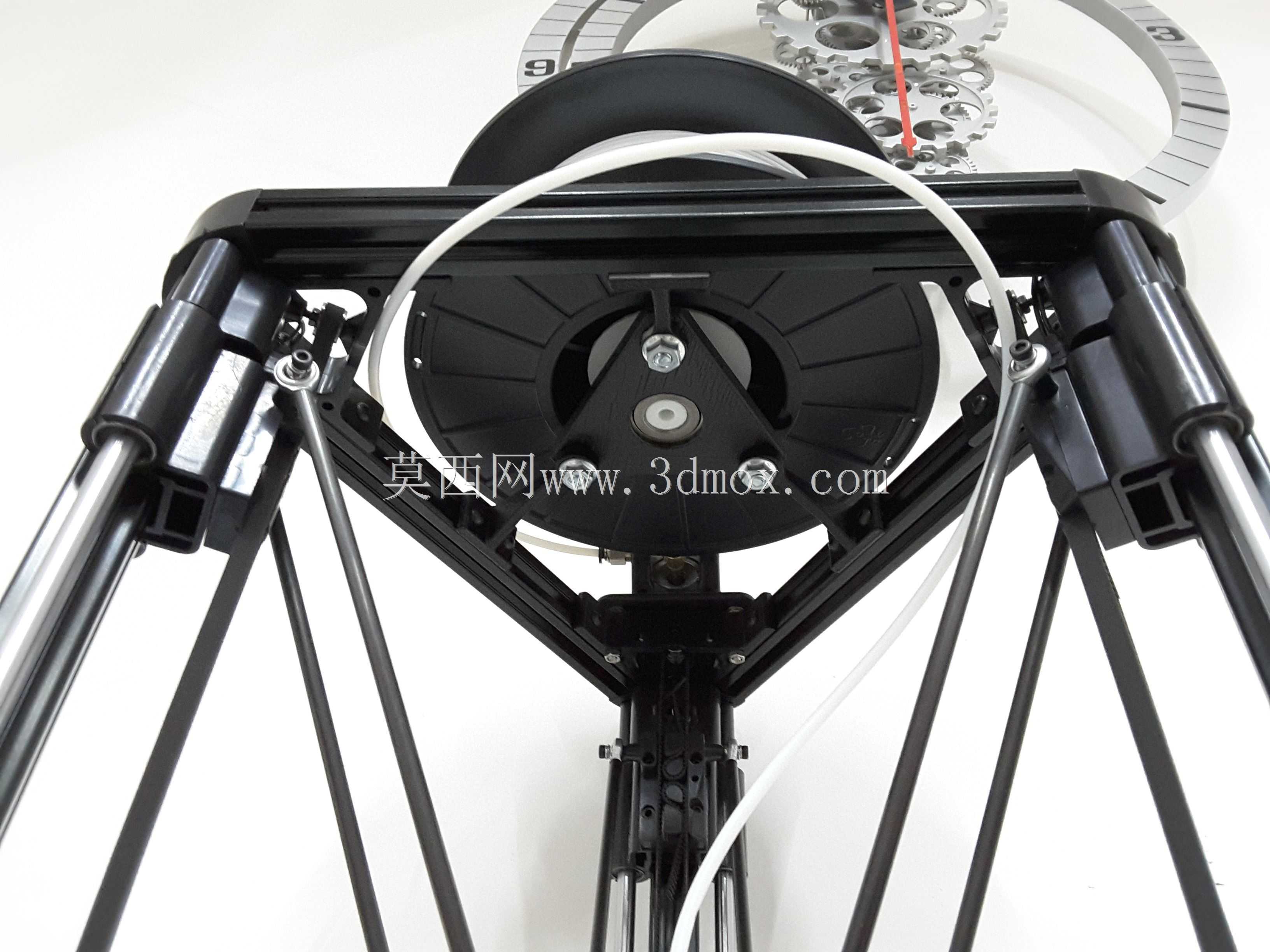

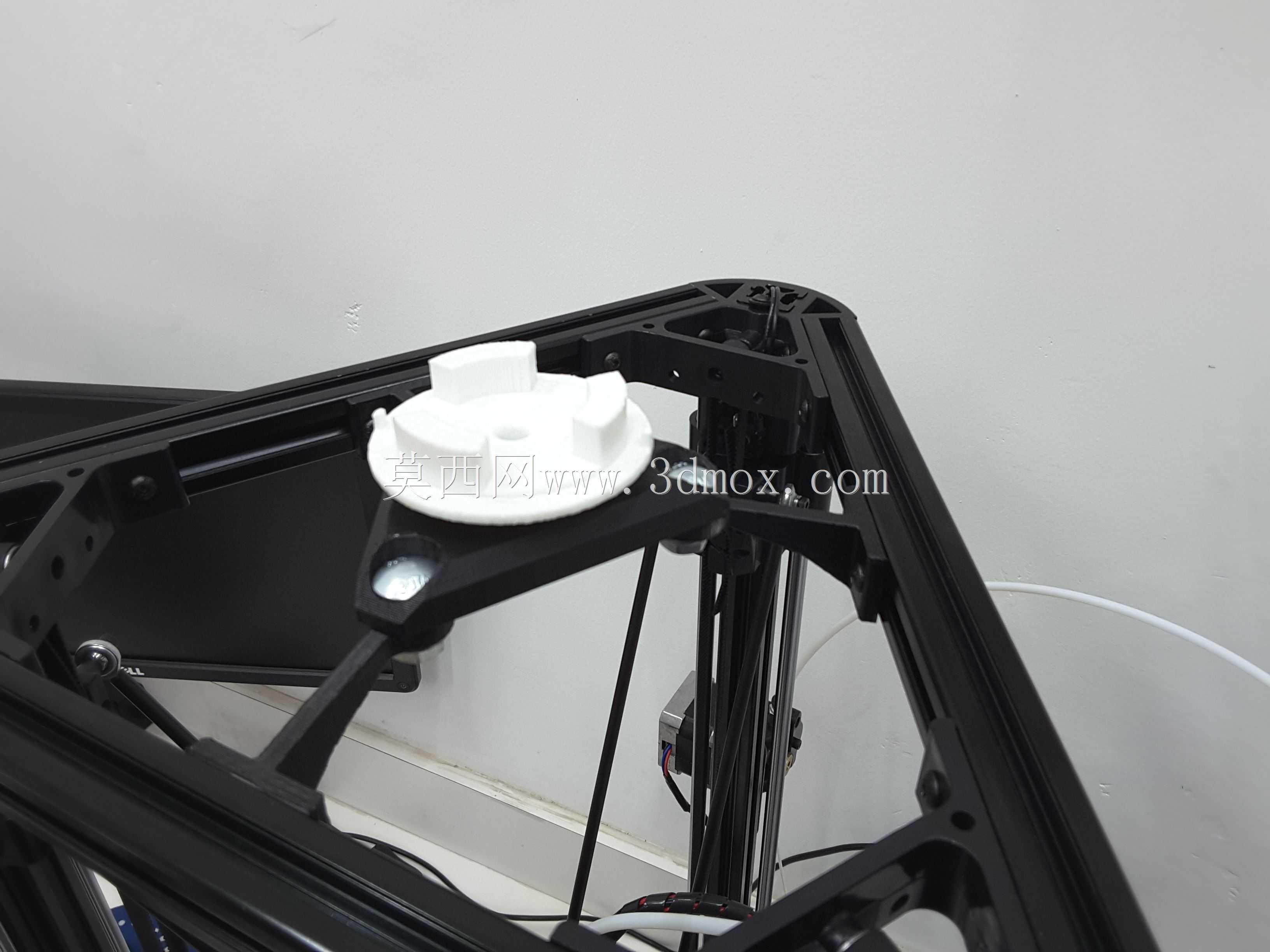

实际应用场景中，这套支架既可以侧装在设备框架侧面做侧出丝导向，也可以倒装在设备顶部做顶部送料支撑，支臂的连接位置预留了一定的调节余量，可以根据设备实际的挤出机进料口位置微调滚轮的中心高度，保证耗材进入挤出机的角度始终保持顺畅的直线状态，减少耗材在送料管内的弯折阻力。滚轮的槽宽做了适配性设计，既可以适配常规1.75mm线径的普通PLA、ABS耗材，也能兼容2.85mm线径的特殊工程耗材，不需要更换滚轮主体就能满足多数耗材的使用需求。整套结构没有多余的冗余设计，所有零件都采用常规的标准紧固件连接，后期维护更换零件时不需要特殊工具，日常使用中只需要定期清理滚轮槽内的耗材碎屑，就能保证转动顺畅，不会出现卡滞问题。从安装尺寸来看，整套组件组装完成后，横向占用空间不超过300mm，突出型材框架的距离不超过120mm，不会额外占用过多的设备周边空间，在小型桌面工作台场景下也能顺利安装使用。
