霍尔式磁性极限位置检测传感器结构

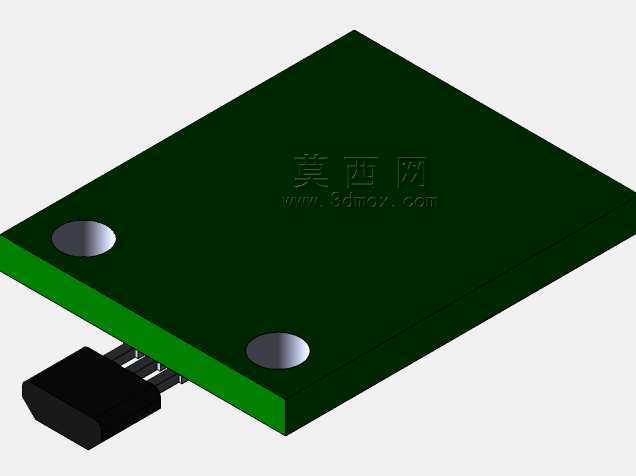

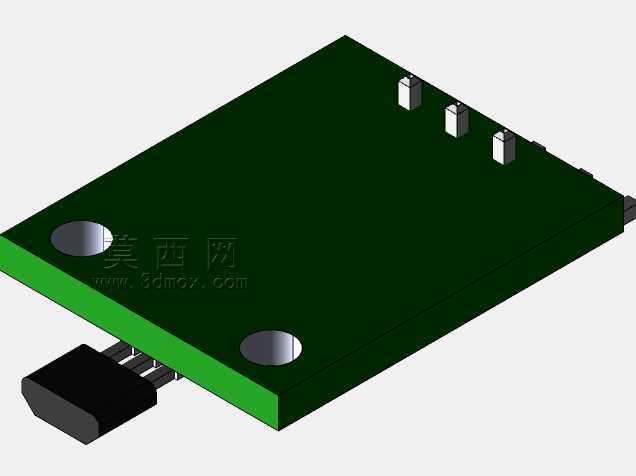

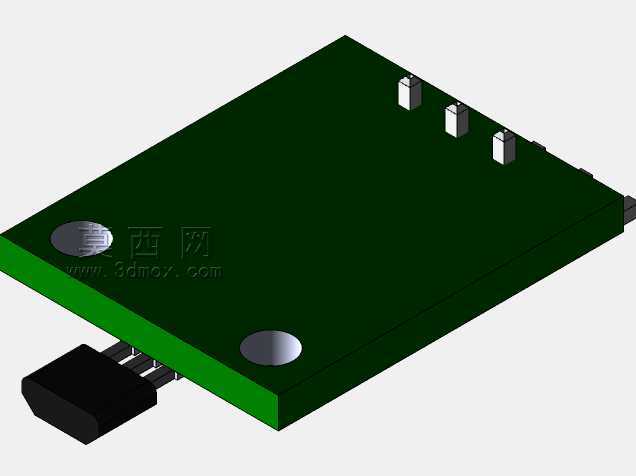

　　在桌面级CNC、DIY数控设备以及消费级3D打印机的运动轴系里，极限位置检测是保障设备运行安全的核心环节，一旦轴系运动超出设计行程，轻则出现撞机导致传动部件变形、步进电机丢步，重则直接损坏主轴、打印喷头等核心执行部件，这类霍尔式磁性极限传感器正是针对这类小型数控设备的行程限位需求设计的非接触式检测部件。和传统的机械触点式限位开关不同，这款传感器采用霍尔磁感应原理完成位置检测，整个检测过程没有机械触点的碰撞、摩擦，不存在触点氧化、弹跳、磨损的问题，长期运行的可靠性远高于接触式限位件，尤其适合桌面级设备频繁往复运动的轴端检测场景，哪怕是每天上百次的往复触发，也不会出现触点失效的问题。从结构设计来看，整个传感器采用PCB作为承载基体，

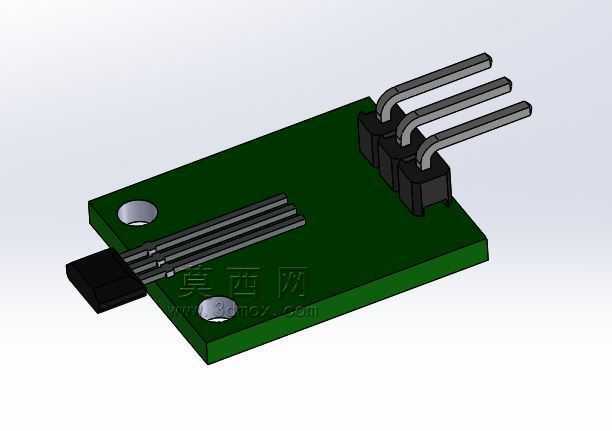

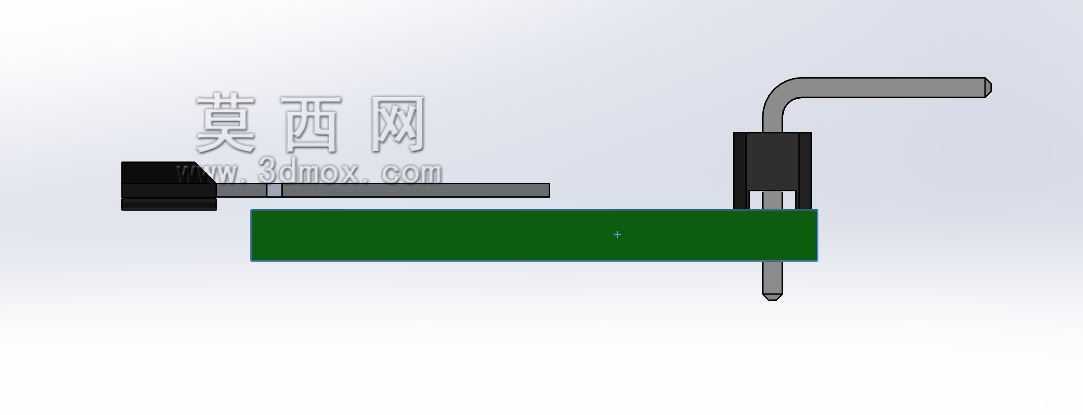

　　板体选用常规FR-4环氧玻纤板材，厚度控制在1.6mm，兼顾结构强度与布线便利性，板体上预留了两个直径3.2mm的圆形安装孔，孔位间距按照小型设备常用的20mm型材安装标准设计，可以直接通过M3螺丝固定在2020铝型材的槽位上，不需要额外设计转接安装件，安装时的孔位公差控制在±0.1mm，避免出现安装孔位错位导致的传感器位置偏移。板体一端集成了弯针式排针接口，三个引脚分别对应电源正、信号输出、电源地，引脚采用90度弯角设计，接线时导线可以沿着型材槽位排布，不会突出到轴系运动路径上，避免运动部件剐蹭导线，排针的焊盘做了加大处理，能够承受反复插拔接线的外力，不会出现焊盘脱落的问题。感应端采用黑色塑封的霍尔元件封装，

　　元件感应面正对触发磁钢的安装方向，检测时不需要和运动部件上的触发磁钢直接接触，只要磁钢进入3-5mm的感应范围，传感器就会输出电平变化的触发信号，给控制系统传递轴系到达极限位置的指令，控制系统接收到信号后会立即切断轴系的运动输出，避免超程撞机。设计过程中特意将感应触发的响应延迟控制在1ms以内，完全匹配步进电机高速运动时的响应需求，不会因为信号延迟导致轴系已经超程才触发停机。整个传感器的外形尺寸控制在长25mm、宽15mm的范围内，整体结构非常紧凑，不会占用设备内部过多的安装空间，哪怕是结构非常紧凑的桌面级3D打印机X轴轴端，也能找到合适的安装位置，不会和同步轮、皮带等传动部件产生运动干涉。和光电式限位传感器相比，

　　这款磁性霍尔传感器不会受到设备内部的粉尘、切削碎屑、打印耗材挥发物的影响，光电传感器的发射接收槽一旦积尘就会出现误触发或者不触发的问题，而磁感应的检测方式完全不受非金属碎屑、粉尘的干扰，哪怕是CNC加工产生的木质、塑料碎屑覆盖在传感器表面，也不会影响检测精度，日常维护只需要定期清理表面堆积的大颗粒碎屑即可，不需要频繁擦拭感应面。在DIY设备的改装场景里，这款传感器的适配性也很强，供电电压兼容常用的5V直流供电，可以直接对接绝大多数开源控制板的限位接口，不需要额外增加电压转换模块，信号输出为标准的高低电平，能够直接被主控IO口识别，不需要额外增加信号调理电路。设计时还考虑到了安装位置的微调需求，两个安装孔的直径比固定螺丝大0.2mm，安装时可以在小范围内调整传感器的前后位置，匹配不同触发距离的磁钢，调整到最佳的感应区间后再锁紧螺丝即可，不需要严格控制安装位置的绝对精度，降低了DIY用户的安装调试难度。传感器的PCB板边缘做了圆角处理，没有尖锐的边角，安装接线时不会划伤导线或者操作人员的手部，板上的布线做了等宽处理，电源和信号线路之间保留了足够的安全间距，避免电源串扰影响信号的稳定性，哪怕是设备内部步进电机驱动产生的电磁干扰，也不会导致传感器出现误触发信号。
