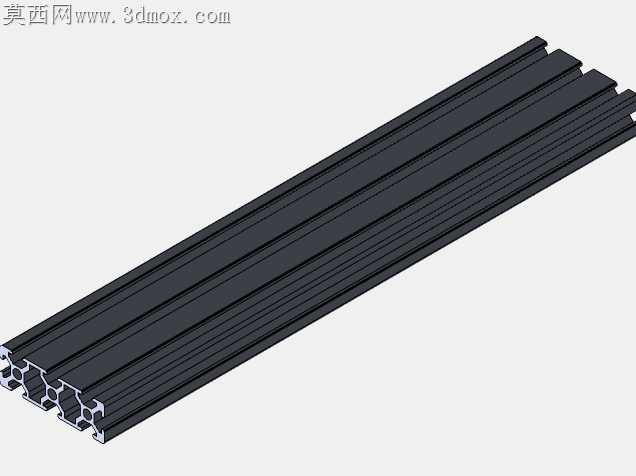

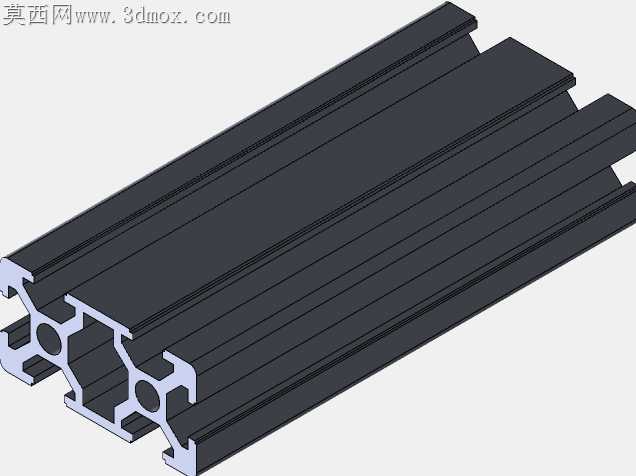

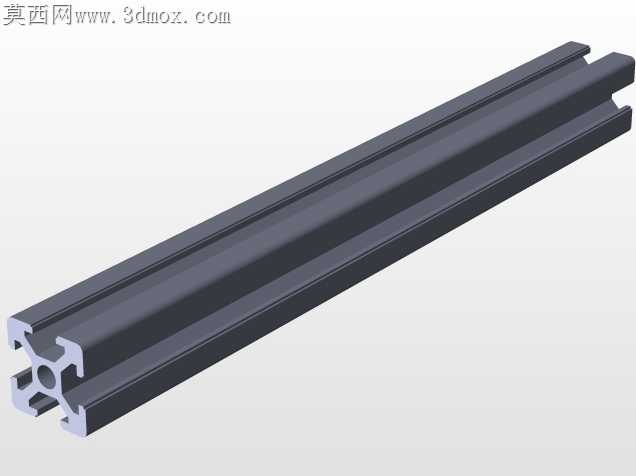

3D打印机用欧标工业铝型材截面结构

常规桌面级3D打印机框架搭建时，最容易被忽略的就是铝型材选型的加工适配问题，很多新手随便选同规格型材，最后要么T型螺母塞不进槽口，要么拼接后框架晃量超标，打出来的零件层纹歪扭。这款型材的槽口做了细微的倒角处理，不是生硬的直角切口，挤压成型后槽口边缘没有残留的飞边毛刺，后期装配T型螺母的时候不用提前打磨槽口，螺母顺着倒角就能滑进槽内，不会出现卡滞刮花螺母镀层的情况。型材两端的端面对接位置，预留了0.2mm的铣削余量，不用二次裁切就能直接装角码连接，要是遇到需要斜接的特殊框架结构，这个余量也足够支撑45度角铣削，不会切到内部的加强筋结构导致型材强度骤降。内部的加强筋排布没有照搬普通2040型材的等距设计，靠近槽口的位置筋位做了加厚处理，因为3D打印机运行时X轴Y轴的往复振动会持续给槽口位置施加交变应力，普通型材用久了槽口会被螺母拉变形，导致导轨安装基准偏移，加厚的筋位刚好把受力分散到型材整个腔体，不会出现局部应力集中的问题。中间的空腔尺寸刚好适配常规的M5方螺母，走线的时候可以把线束藏在空腔里，不用额外贴理线扣，空腔内壁做了细微的防滑纹路，塞进去的线卡不会因为设备振动滑出来。型材表面的氧化层厚度控制在10微米左右，既不会因为氧化层太薄容易刮花露铝，也不会因为氧化层太厚导致安装导轨的时候接触电阻过大，要是做带自动调平的3D打印机，框架接地的时候不用特意刮掉氧化层就能导通。槽道的宽度公差控制在正负0.1mm以内，市面上常规的欧标T型螺母、弹片螺母都能通用，不用特意找配套的专用紧固件，后期维护换件的时候不用满市场找非标配件。拼接的时候角码和型材内腔的贴合面没有做完全的平面设计，留了微小的让位间隙，就算型材挤压的时候有轻微的形变，角码也能顺利卡进去，不会出现敲半天装不上的情况，锁紧螺丝的时候受力会把角码往间隙里压，反而能让拼接处的连接更紧实，不会用几个月就出现螺丝松垮框架晃的问题。很多人做3D打印机框架追求越重越稳，其实这款型材在保证强度的前提下，把非受力位置的壁厚做了减薄，整体重量比同规格普通型材轻了近15%，搬运组装的时候更省力，也不会因为框架过重给底部的脚轮增加额外负载。
