带磁编码器5065直流伺服无刷电机结构

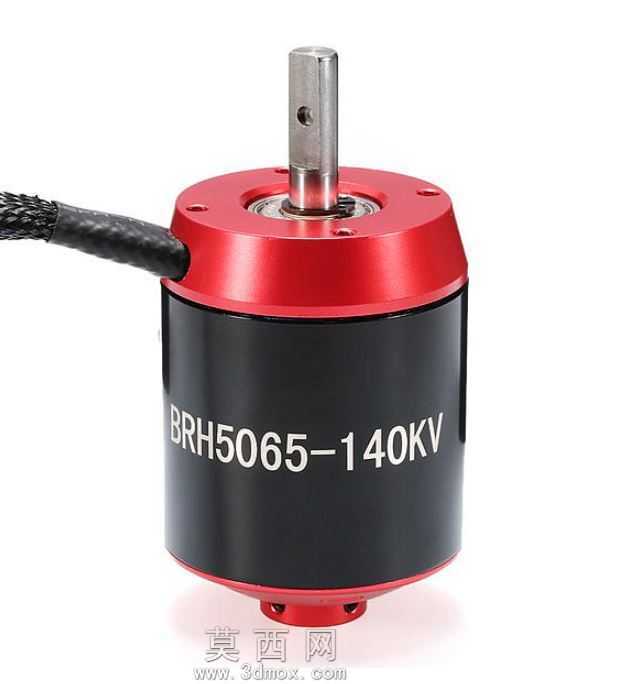

　　做小型数控设备和桌面级拾取放置机构的工程师，大概率都碰到过动力部件选型卡壳的情况——既要足够的扭矩带动滑台或贴装头，又要控制体积不挤占设备内部安装空间，还要兼顾位置反馈的精度，避免丢步导致加工或拾取偏差。这款5065规格的直流无刷伺服结构，就是针对这类紧凑空间应用场景做的定向设计，核心适配桌面CNC、小型拾取放置设备、OpenPNP贴装类设备的动力需求。

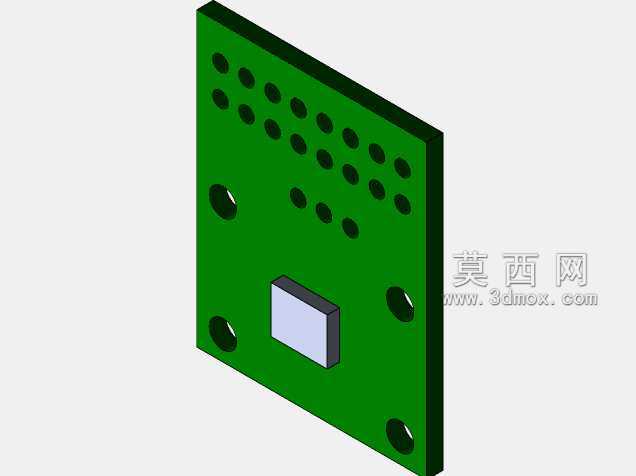

　　从实际使用的功能逻辑来看，这款电机集成了AS5047P磁性编码器，和传统靠霍尔元件做换相反馈的普通无刷电机不同，磁编码器可以直接输出转子的绝对位置信息，不需要额外加装外置的光电编码器就能实现闭环位置控制，省掉了编码器安装支架、联轴器这些额外附件，整体轴向尺寸能压缩不少，刚好适配桌面设备内部局促的安装空间。实际跑机的时候，磁编码器的抗粉尘、抗油污能力比同分辨率的光电编码器更强，不管是CNC加工产生的细微铝屑，还是贴装工位带的少量助焊剂挥发物，都不会影响位置反馈的准确性，长期运行的稳定性更适配小型工业设备的车间使用环境。

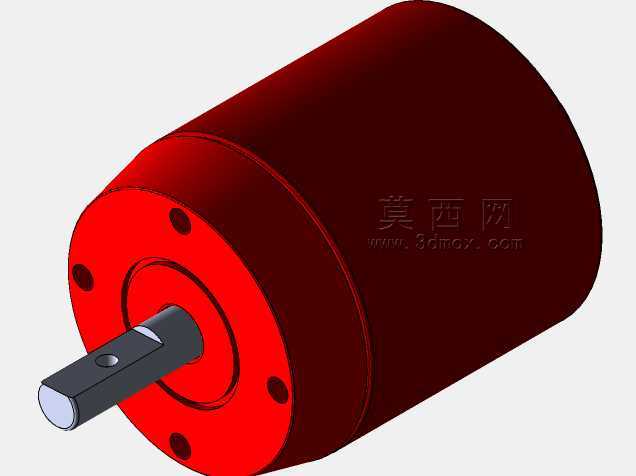

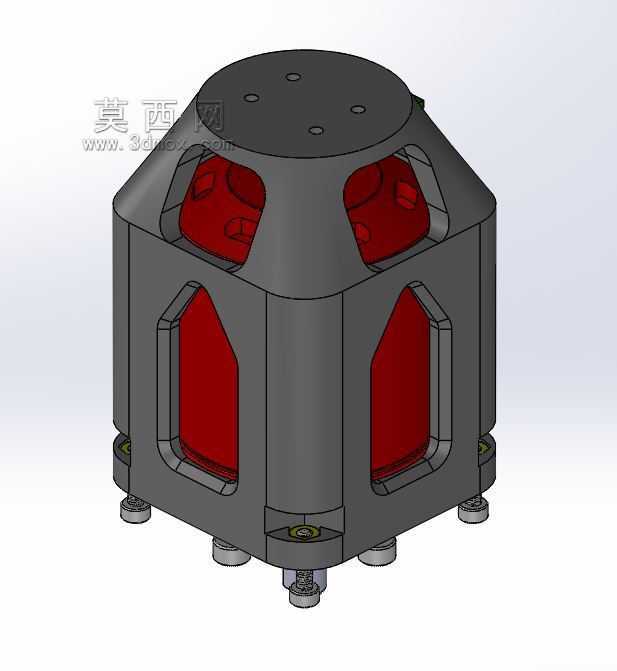

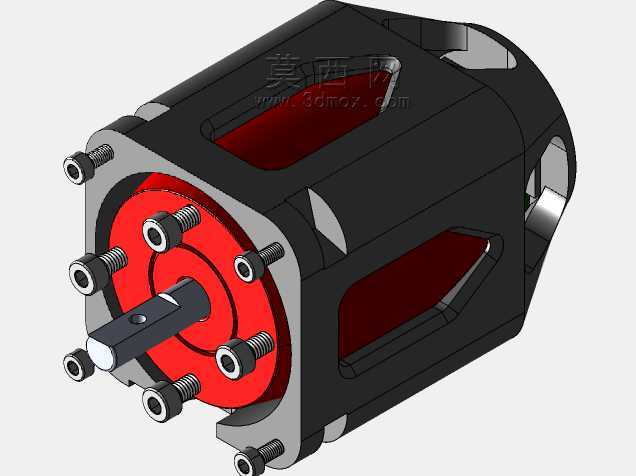

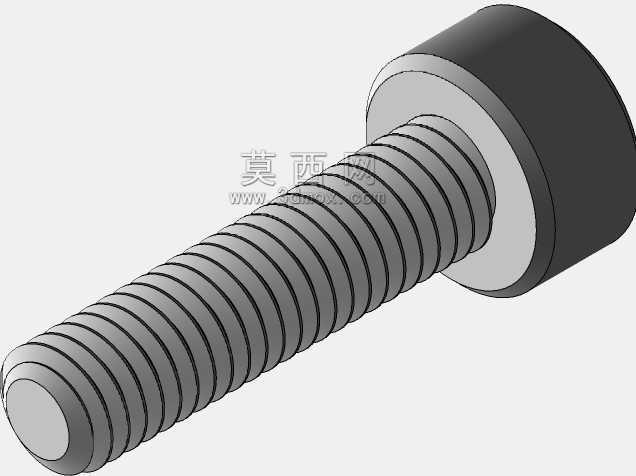

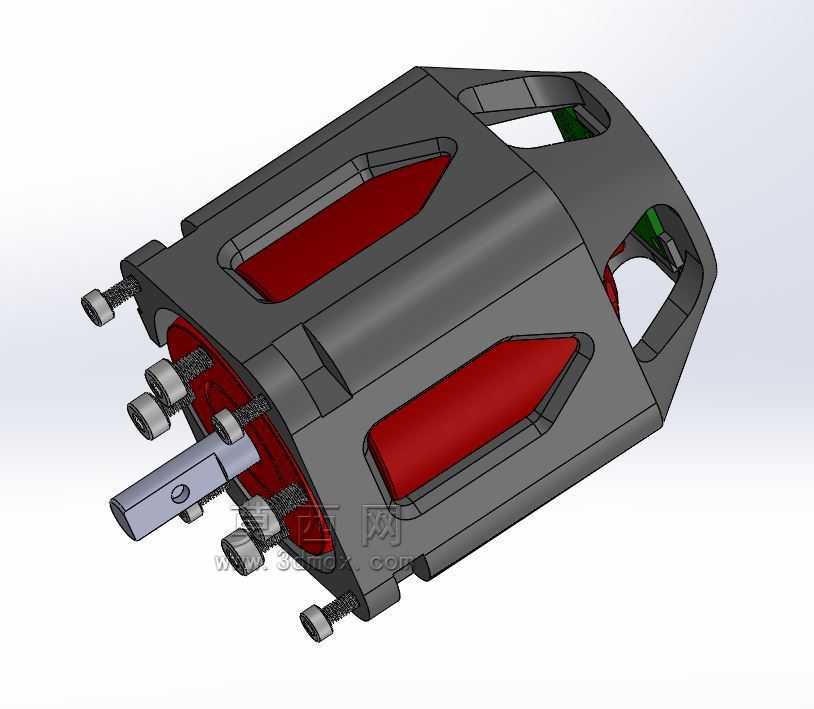

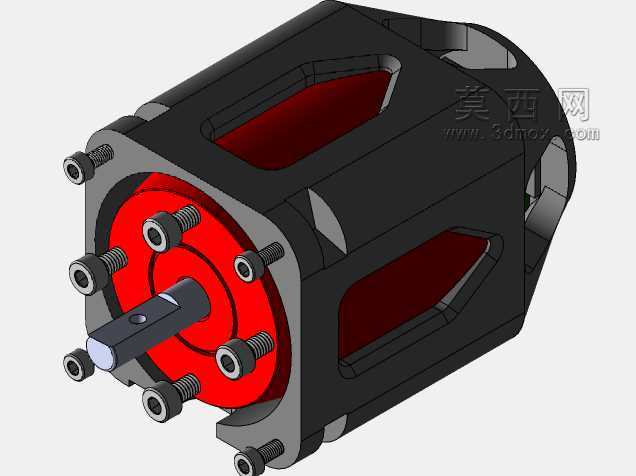

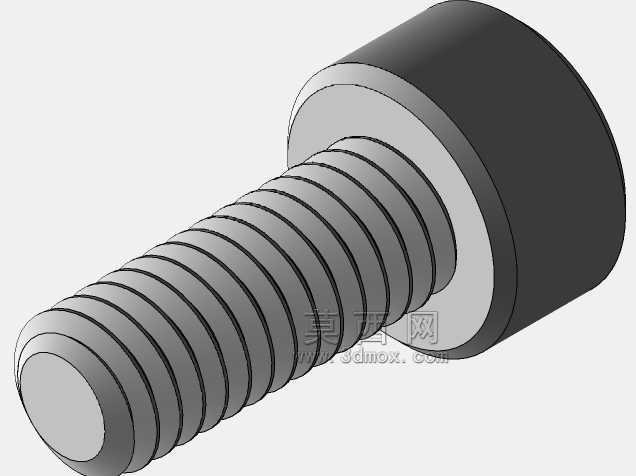

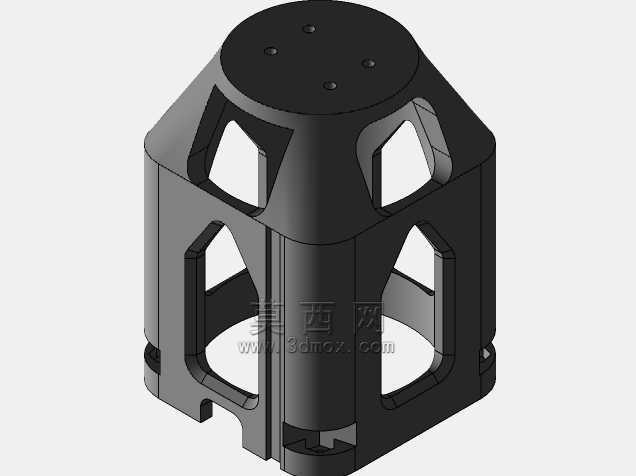

　　结构设计上，电机外壳采用了镂空式的笼型结构，不是传统封闭圆柱外壳的设计思路——这种镂空结构一方面是给定子绕组留出直接的空气对流通道，电机持续带载运行的时候，绕组产生的热量可以直接通过镂空槽散到外部，不需要额外加装散热风扇就能满足持续额定扭矩输出的散热需求，进一步压缩了整体体积；另一方面，笼型的加强筋结构沿着电机轴向分布，在外壳壁厚做薄的情况下依然能保证足够的结构强度，安装固定的时候不会因为锁紧螺丝的应力导致外壳变形蹭到定子。输出轴端预留了标准的安装孔位，端盖上的固定螺栓采用圆周均布的排布方式，和常规50系列电机的安装孔位尺寸做了兼容，选型替换的时候不需要重新设计设备上的电机安装法兰，直接就能替换同规格的有刷电机或者开环无刷电机，降低设备改型的设计工作量。

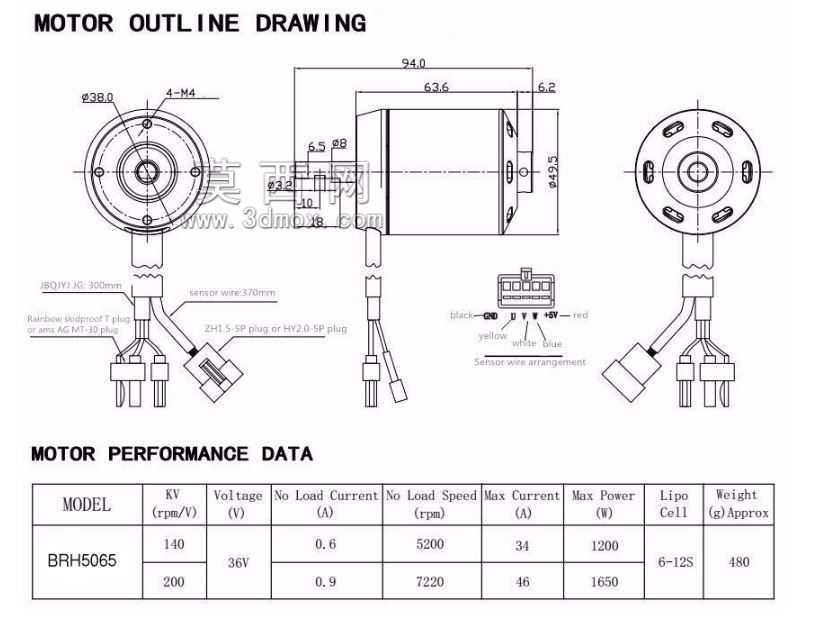

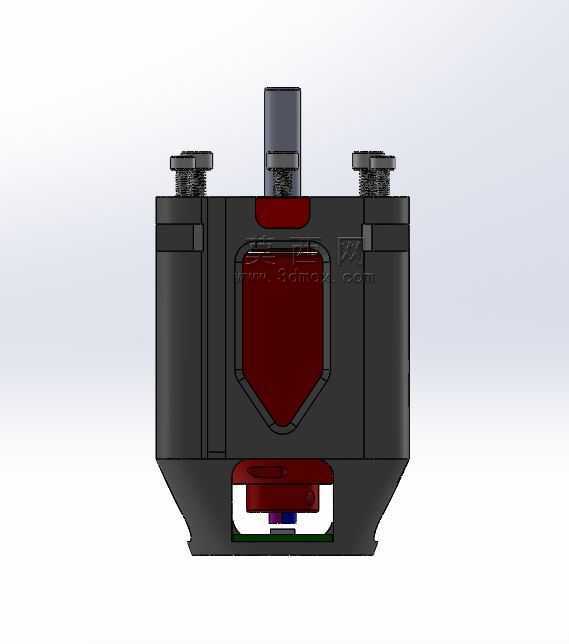

　　安装边界方面，这款电机的主体外径控制在50mm级别，轴向长度不含输出轴为65mm，刚好适配桌面设备常用的2040、4040铝型材安装间距，不需要额外做转接板就能固定在型材框架上。输出轴采用带扁位的D型轴设计，和同步轮、联轴器配合的时候不需要额外打顶丝孔就能传递足够的扭矩，避免高速正反转的时候出现轴和连接件打滑的情况。尾部的编码器腔体做了独立的密封隔层，和前端的定子转子腔体完全隔开，就算前端轴承渗油或者有外部粉尘进入电机腔体，也不会污染到尾部的磁编码器磁钢和感应芯片，从结构上避免了编码器进污导致的信号丢数问题。

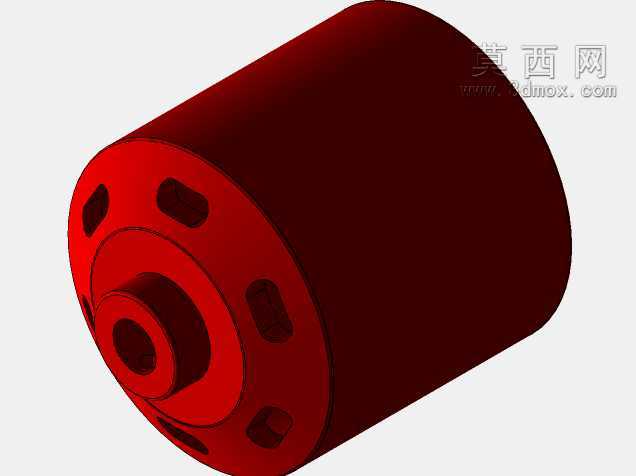

　　实际选型适配的时候，这款电机的扭矩特性刚好覆盖小型桌面设备的负载需求：低速段的扭矩输出平稳，没有普通无刷电机低速爬行的问题，带动CNC的X/Y轴滑台做进给运动的时候，不会因为低速扭矩波动导致加工表面出现刀纹；高速段的反电动势控制做了优化，带动OpenPNP的贴装头做快速移位的时候，加减速响应速度足够快，能缩短贴装节拍提升设备效率。绕组的排布采用集中式绕线方案，相比分布式绕线的同规格电机，端部绕组的长度更短，铜损更低，持续运行的温升控制更好，就算设备连续8小时带载运行，外壳温度也能控制在合理区间，不会因为过热导致磁钢退磁或者编码器性能漂移。

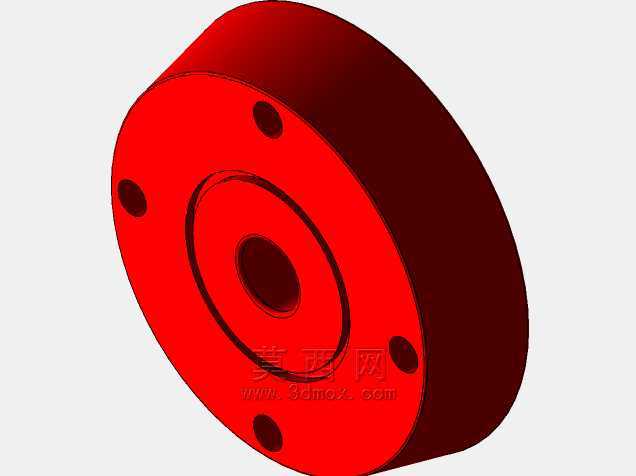

　　从结构设计的细节来看，端盖和主体外壳的配合采用止口定位，装配的时候不需要反复调整同轴度，拧紧固定螺栓之后定子和转子的同轴度就能控制在合理公差范围内，有效降低了电机运行的振动和噪音，就算设备放在桌面环境使用，运行噪音也不会影响操作人员的正常工作。轴承选用了深沟球轴承，两端都做了预紧结构，正反转切换的时候没有轴向窜动，带动贴装头做Z轴上下运动的时候，重复定位精度能满足0201甚至更小元件的贴装需求，做小型CNC雕刻的时候，也能保证刀具的进给精度，避免出现扎刀或者加工尺寸超差的问题。接线端的预留位置设在外壳侧面的镂空间隙处，不会额外增加轴向长度，布线的时候可以顺着铝型材的线槽走，不会和设备的运动部件产生干涉。
