剪式车载起重支撑装置结构设计

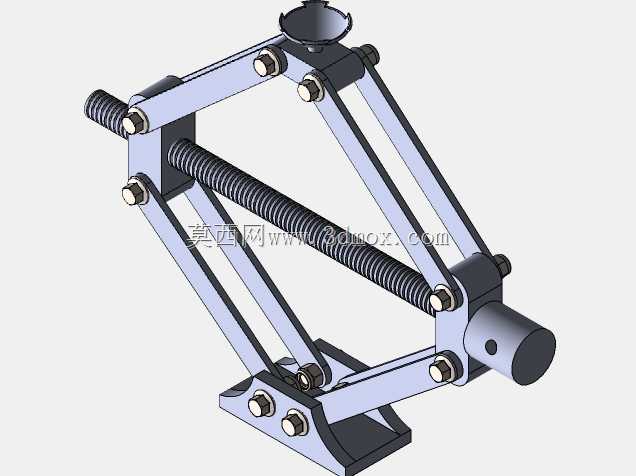

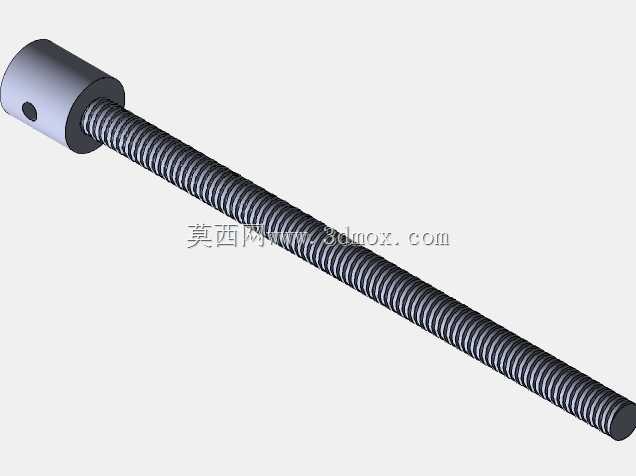

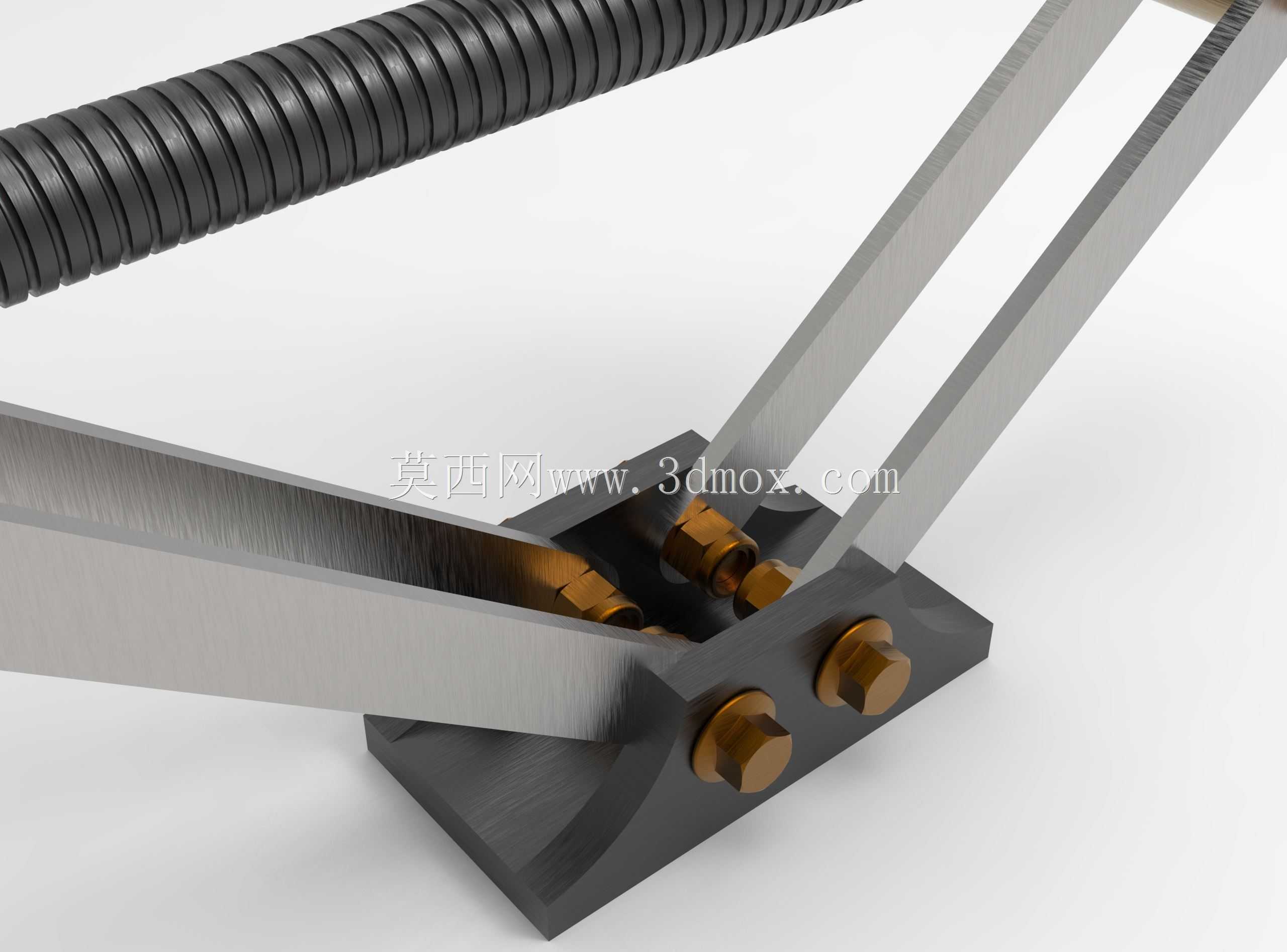

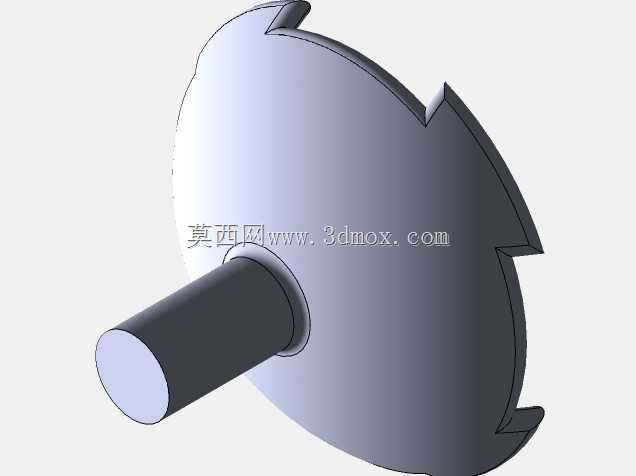

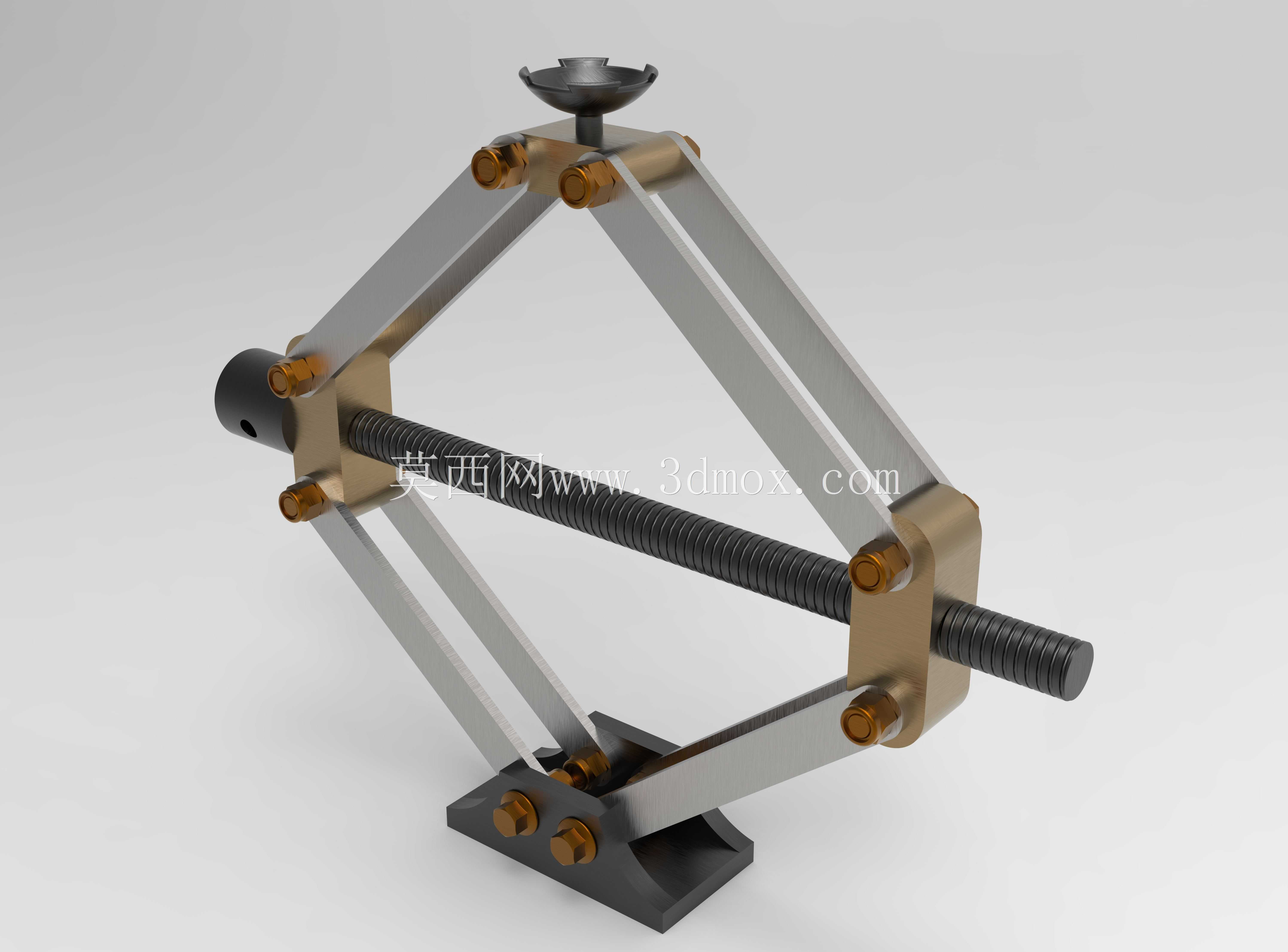

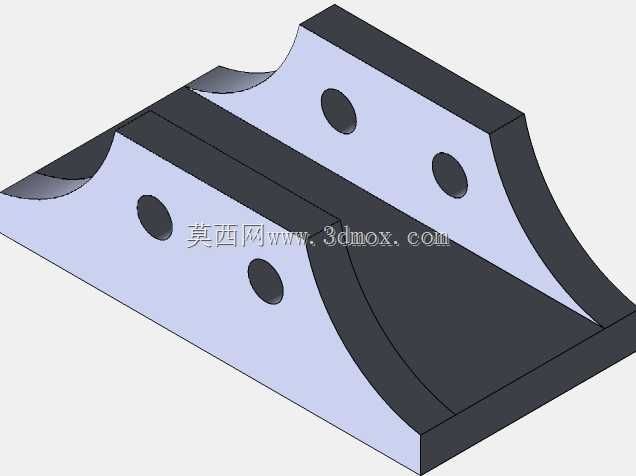

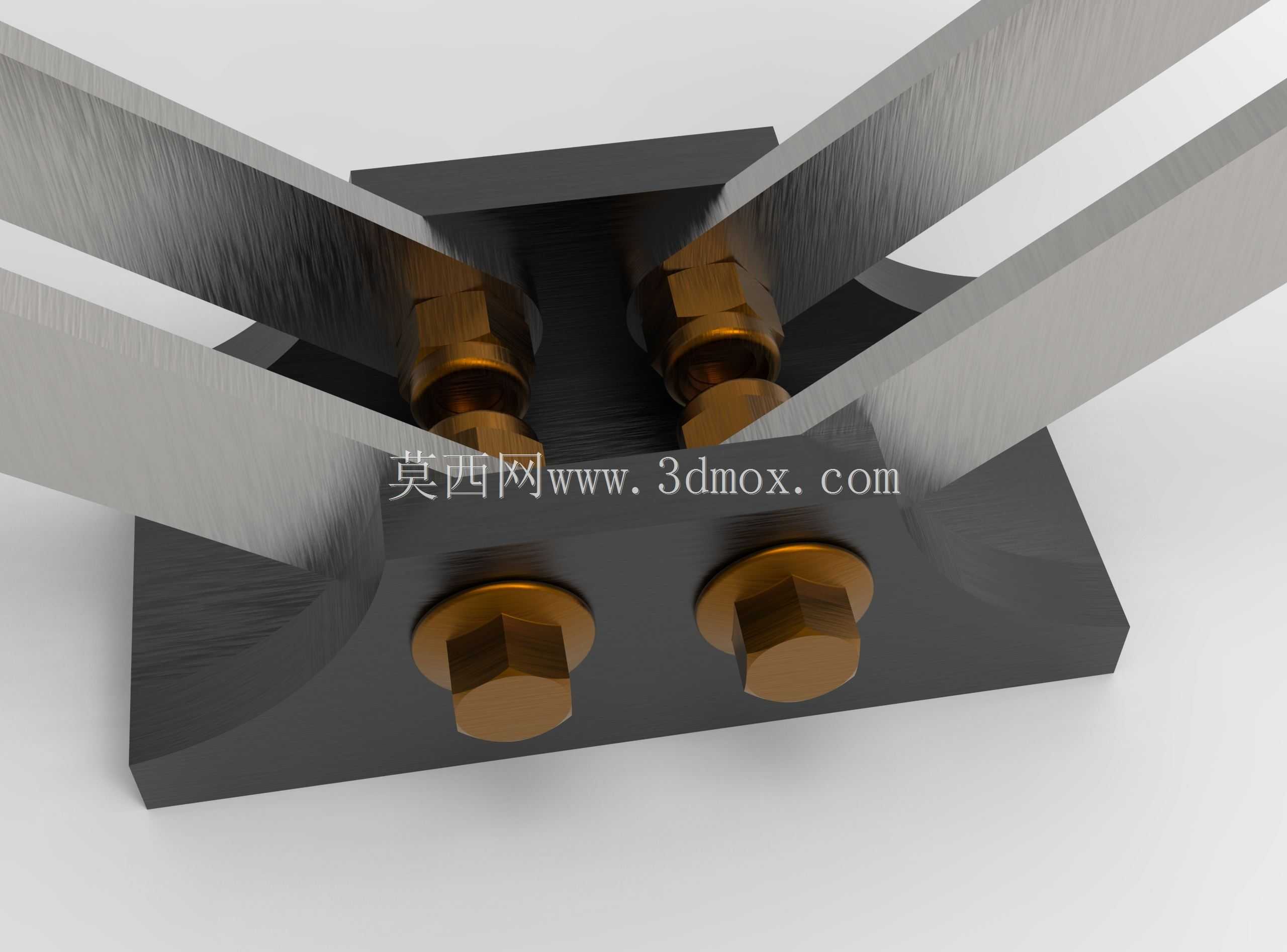

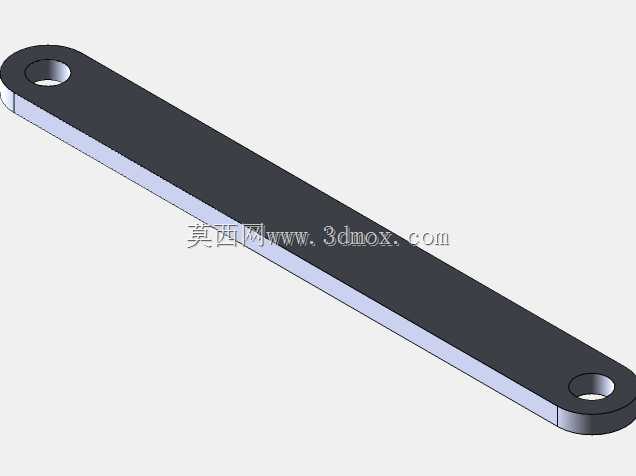

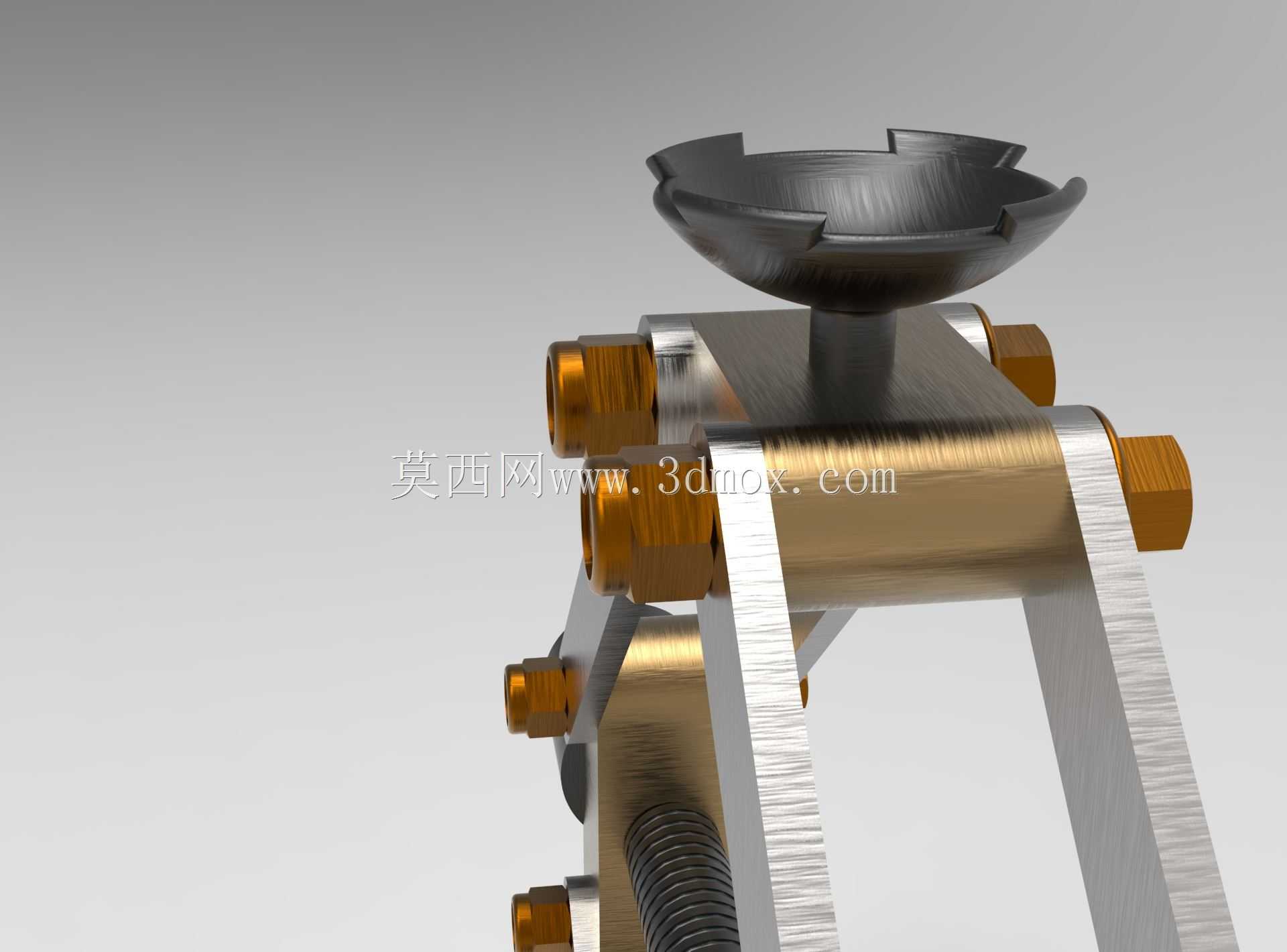

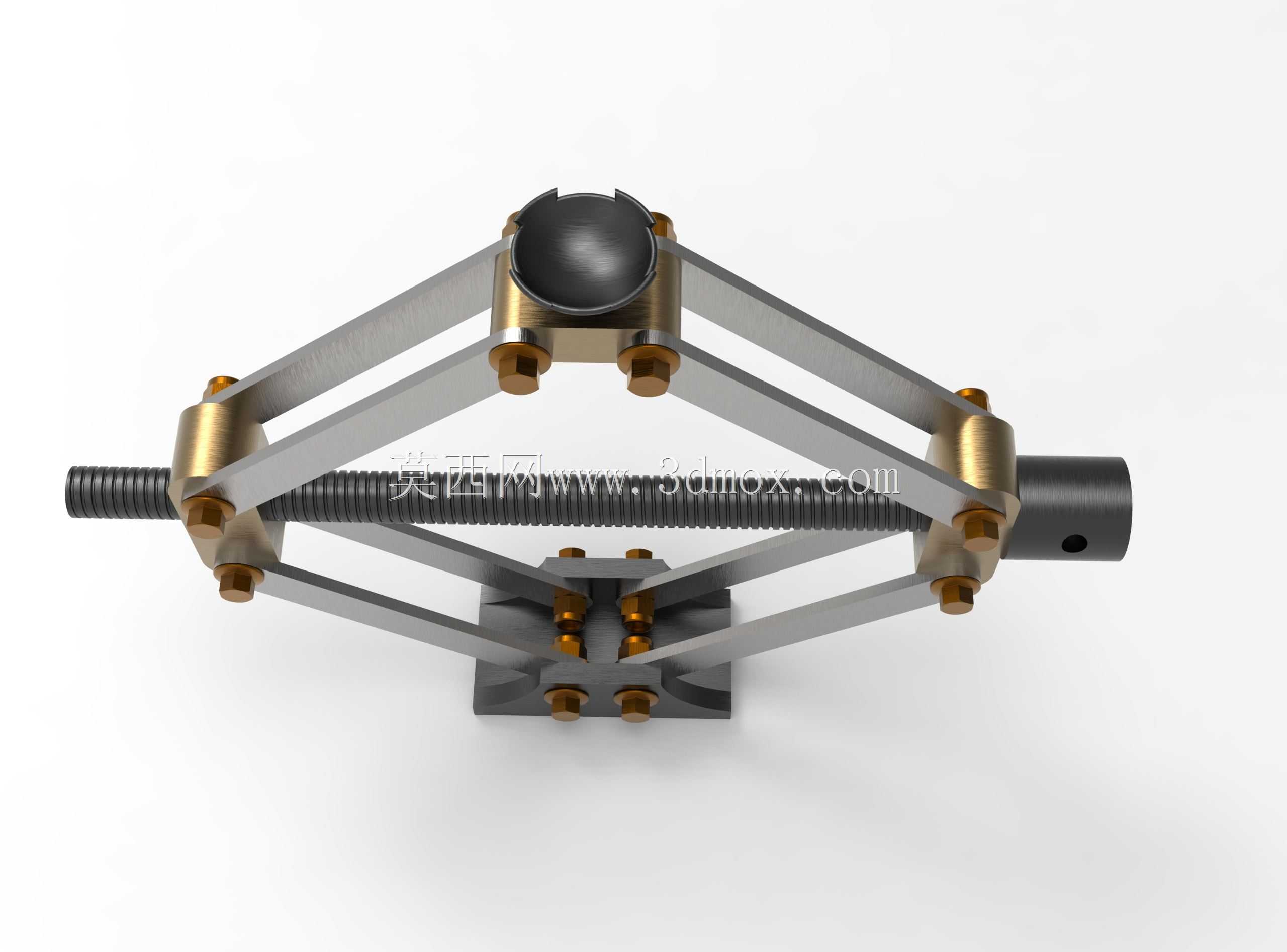

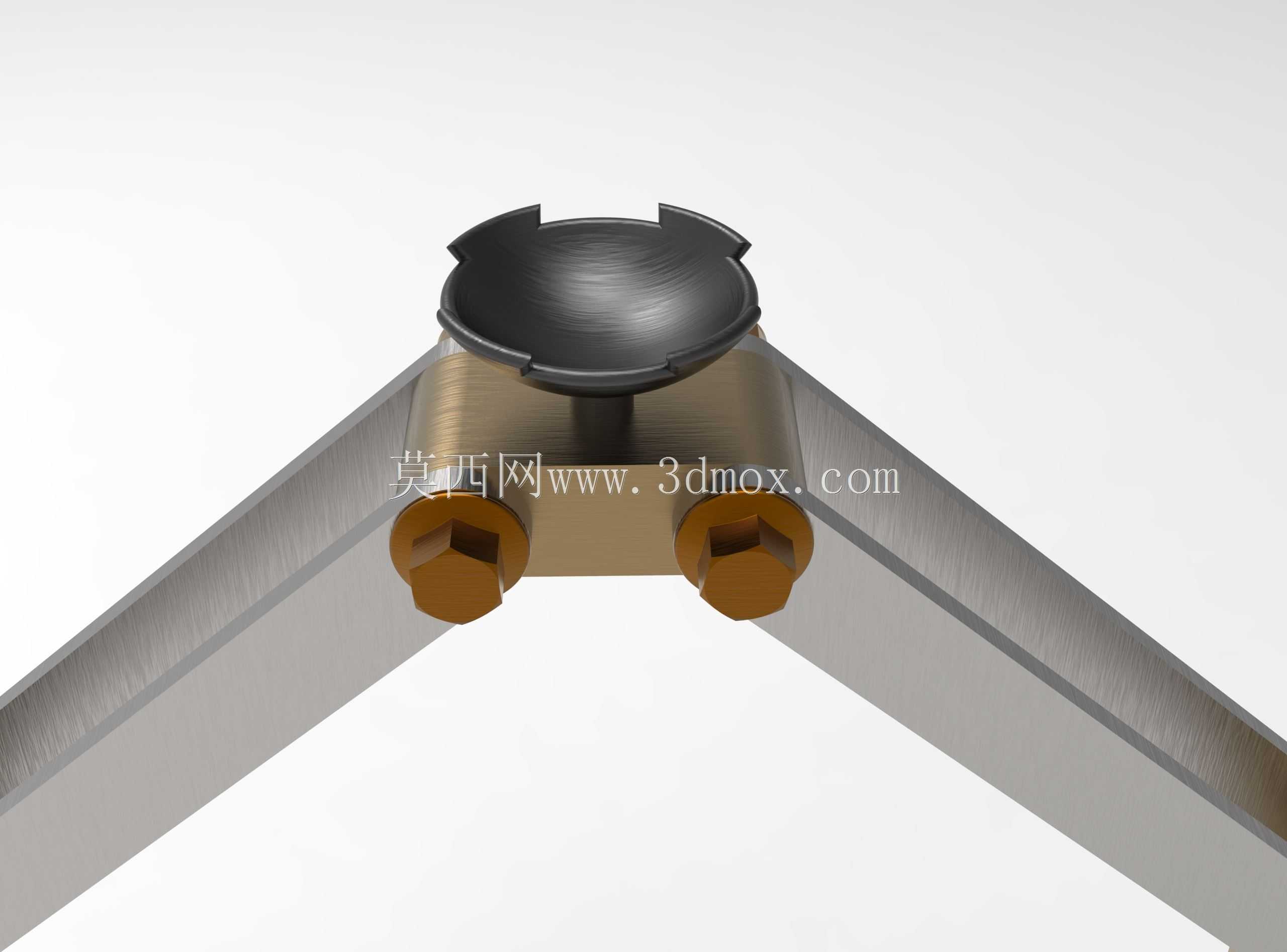

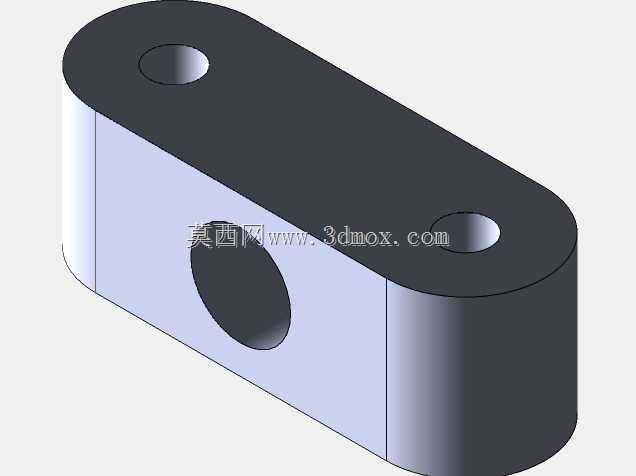

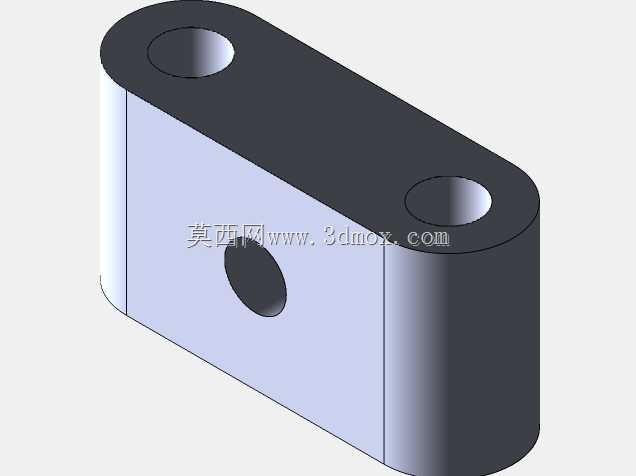

日常汽修场景里，更换轮胎、底盘检修作业都离不开这类剪式支撑装置，它的核心作用是在车辆被举升后提供稳定的刚性支撑，避免车辆滑落造成作业风险，相比液压类顶升设备，纯机械结构的剪式装置不存在密封件老化漏油的问题，长期放置在车载工具箱内也不会出现性能衰减，适配绝大多数家用乘用车的底盘顶升需求。从结构设计逻辑来看，这套装置采用菱形剪臂作为力的传导结构，中间贯穿的梯形丝杠作为动力输入部件，转动丝杠端部的接头时，两组剪臂的铰接点间距会随丝杠的进给发生变化，进而带动顶部支撑托座上下移动，实现高度调节。剪臂的铰接位置全部采用铜套配合螺栓轴的连接方式，既可以降低铰接位置的转动摩擦阻力，也能在长期承重时避免铰接点出现压溃变形，底部的支撑底座做了加宽处理，接触地面的平面带有防滑纹路，在非硬化路面作业时也能分散压强，避免底座下陷引发支撑失稳。顶部的托座做了弧形凹槽设计，刚好可以卡入车辆底盘的顶升加强筋位置，防止顶升过程中托座滑脱。设计过程中需要重点校核剪臂的抗弯截面模量，在最大顶升高度时，剪臂处于接近伸直的受力状态，此时臂身承受的弯矩最大，需要保证臂身的型材厚度满足额定承重下的挠度要求，避免臂身出现塑性变形。丝杠的选型需要匹配梯形螺纹的自锁角度，确保在承重状态下即便撤去外部输入力矩，丝杠也不会因为轴向载荷出现反向回转，保障作业安全。安装边界方面，这套装置在完全收拢状态下整体高度较低，可以轻松放入乘用车后备箱的备胎槽内，不会占用过多储物空间，最大顶升高度可以满足家用车更换轮胎时的轮胎离地间隙要求，底座的外接尺寸在展开到最大支撑高度时，横向跨度足够保证支撑稳定性，不会出现侧翻风险。所有铰接位置的紧固件都做了防松处理，长期反复使用也不会出现连接松动的问题，丝杠表面做了发黑处理，具备基础的防锈能力，适配车载存放的复杂温湿度环境。
