手动螺旋顶升起重作业结构设计

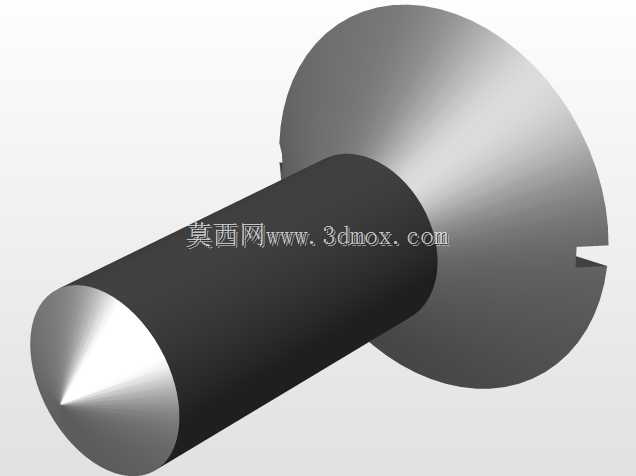

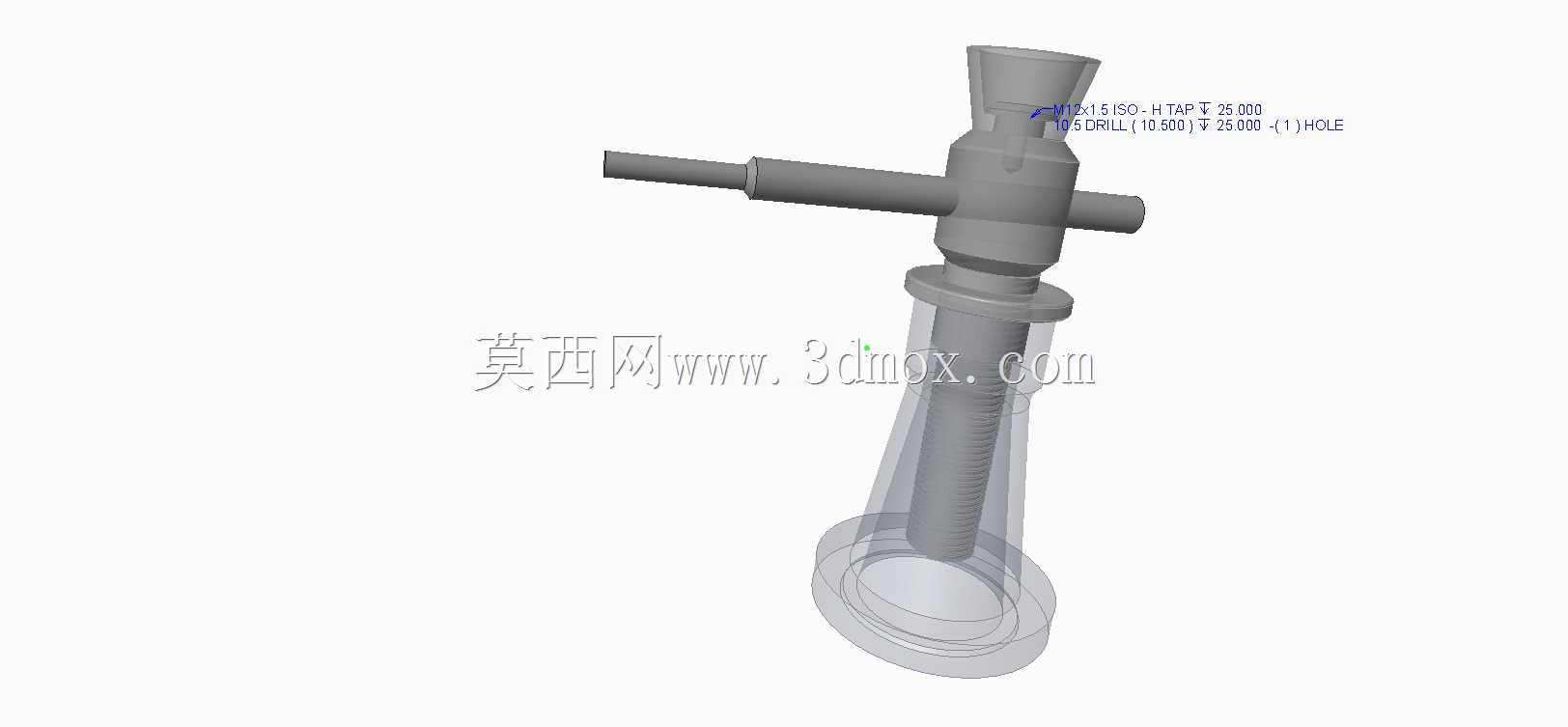

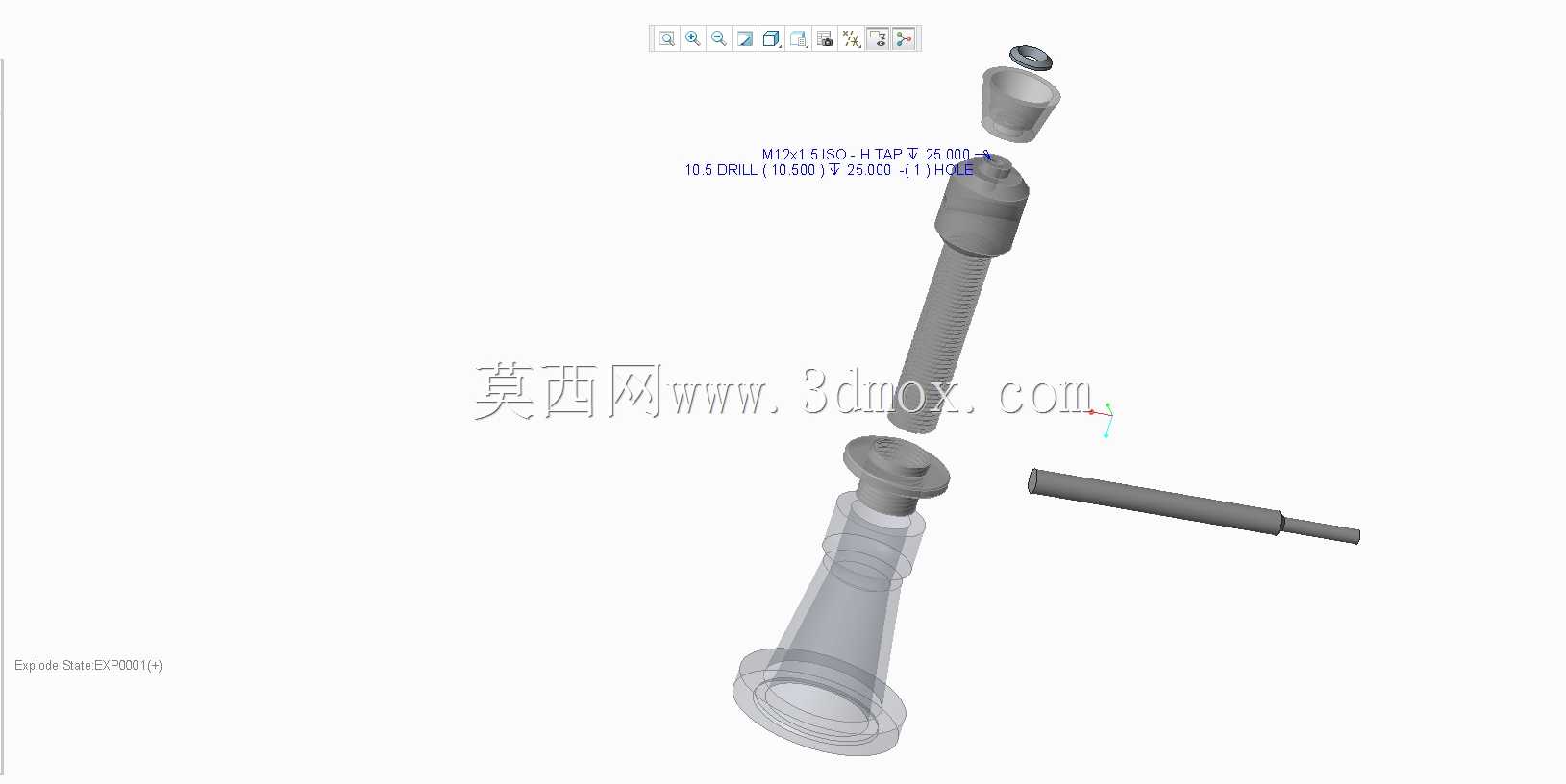

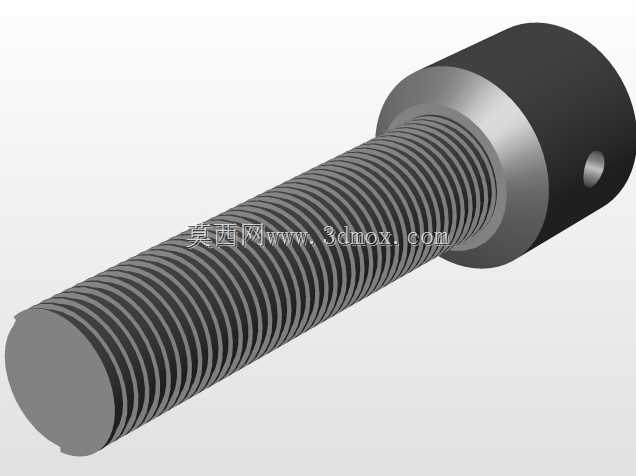

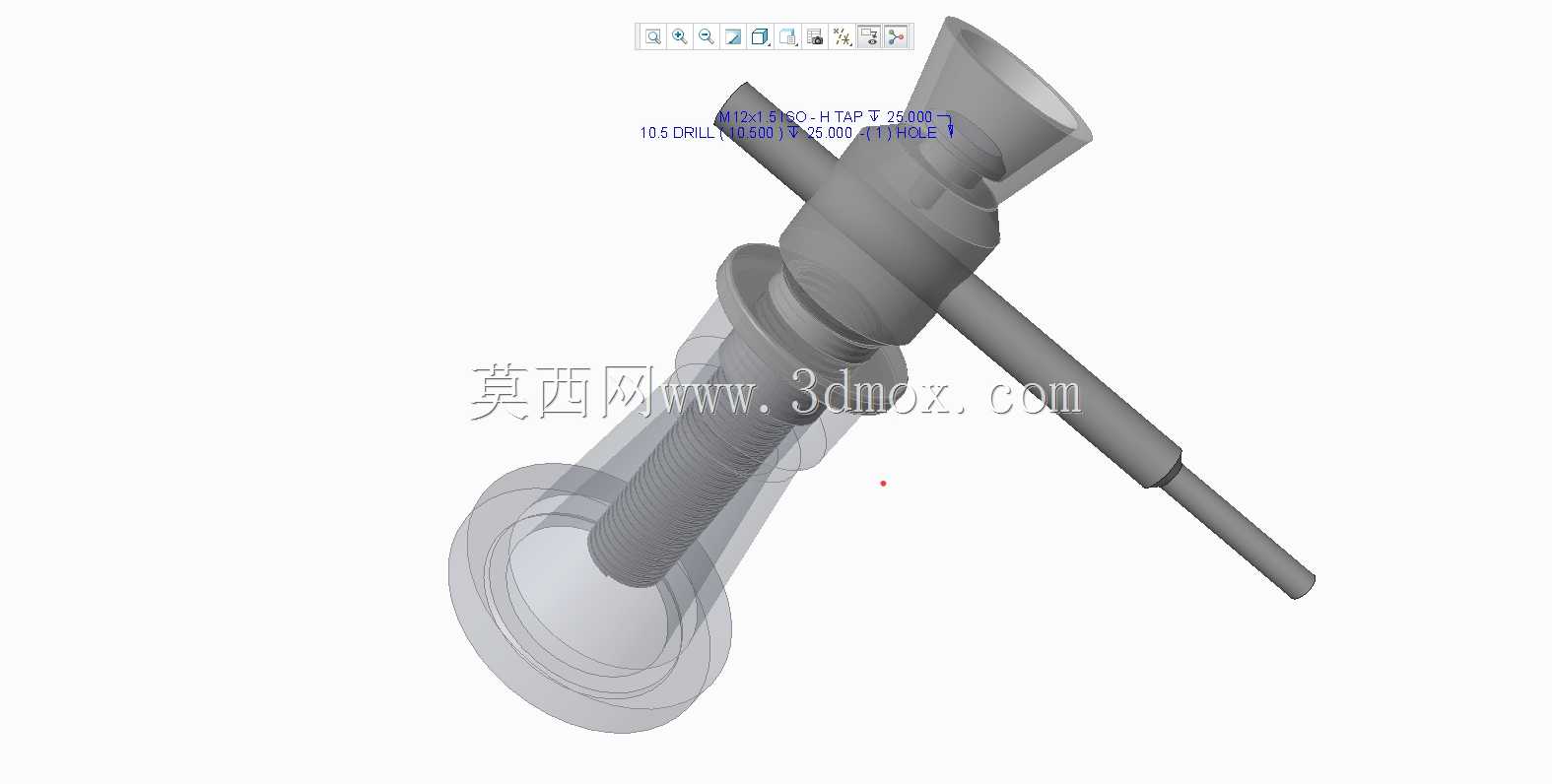

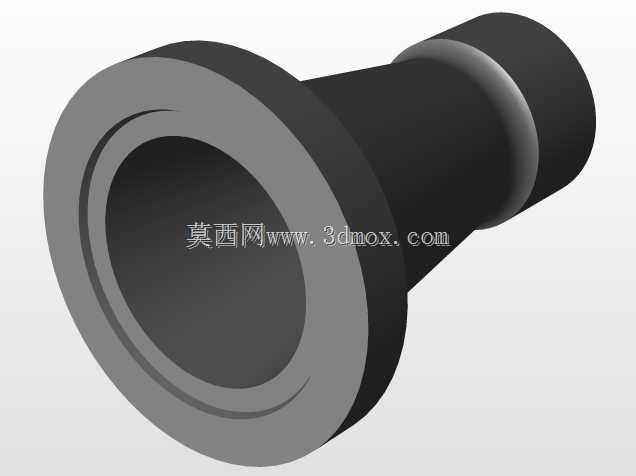

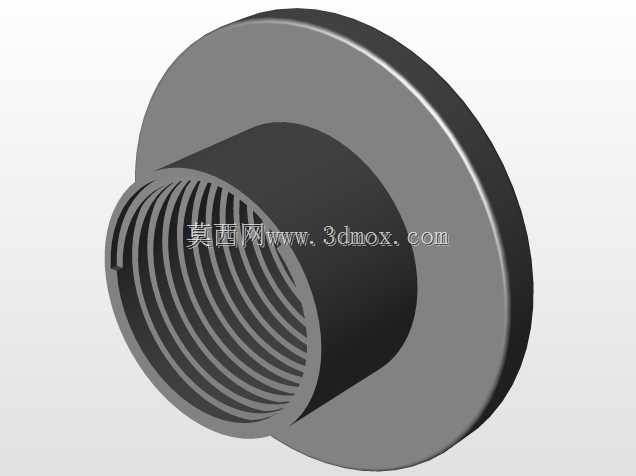

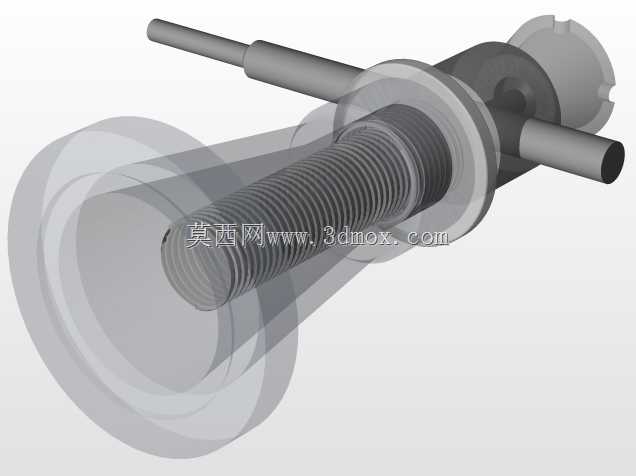

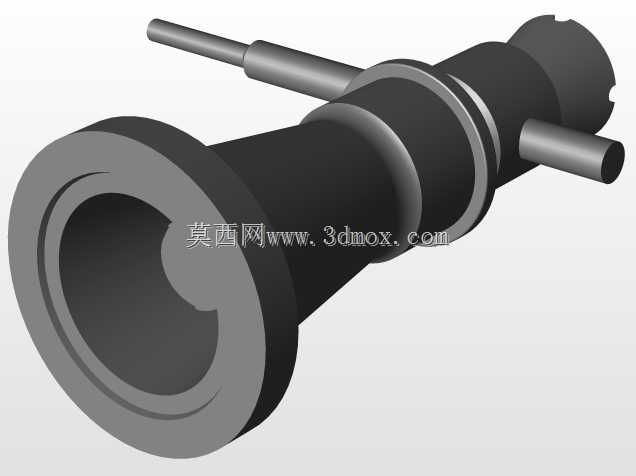

在设备检修、小型构件安装、车辆应急维保这类无外接动力源的作业场景里，手动螺旋顶升结构是应用频次极高的承重作业部件，完全依靠螺纹副的机械自锁特性实现载荷保持，不存在液压类顶升结构的泄压回落风险，对野外、临时作业点的适配性更强。这套结构的核心传动逻辑围绕梯形传动螺纹展开，设计阶段优先核算螺纹副的导程角与当量摩擦角的匹配关系，确保任意举升高度下都能实现可靠自锁，即便撤去操作杆的外力输入，承重状态也不会出现滑移回落，从结构原理上规避作业过程中的载荷下坠风险。整体结构分为承重底座、传动螺杆、顶升顶帽、操作横杠几个核心部分，底座采用大直径盘式结构，作业时与支撑面形成足够的接触面积，降低单位面积压强，避免在硬质地面出现压痕、在软质地面出现沉陷，底座与螺杆下端的配合预留了足够的径向间隙，允许螺杆在旋升过程中自适应微调垂直度，抵消支撑面不平整带来的侧向分力。操作横杠采用穿装式设计，与螺杆上部的受力套采用通孔配合，不需要额外的紧固件连接，作业时可根据操作空间需求调整横杠的穿入长度，空间狭小时可缩短力臂适配小范围操作，需要大扭矩输入时可加长力臂降低操作力度，非作业状态下可将横杠抽出单独收纳，减少整体存放占用空间。顶升顶帽的接触面做了内凹弧面处理，与被顶升构件的接触点位形成嵌合限位，避免顶升过程中构件出现侧滑偏移，顶帽与螺杆顶端采用转动配合，举升过程中顶帽可随被支撑件的接触面自适应转动，不会随螺杆同步转动刮蹭构件表面。从安装边界来看，这套结构完全收缩状态下的整体高度适配常规设备底部的预留顶升间隙，不需要额外垫高即可伸入作业点位，最大举升行程覆盖多数小型设备顶升、车辆换胎、构件对位的高度需求，整体径向尺寸控制合理，在设备底座的狭窄间隙内也能顺利放置。结构设计阶段没有冗余的复杂构件，所有受力部件都做了等强度校核，螺杆的螺纹牙型厚度、受力套的抗剪截面、横杠的抗弯模量都匹配额定承重载荷的受力需求，长期存放也不会出现类似液压结构的密封老化、介质泄漏问题，维护成本极低，仅需定期在螺纹副表面涂抹润滑脂降低旋拧阻力即可，在无动力条件下的小吨位承重作业场景中，这类纯机械螺旋顶升结构的可靠性远高于其他同吨位顶升设备。
