剪式车载起重支撑装置结构设计

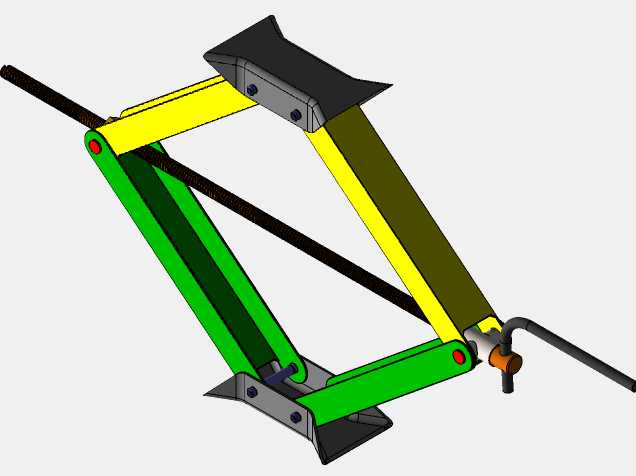

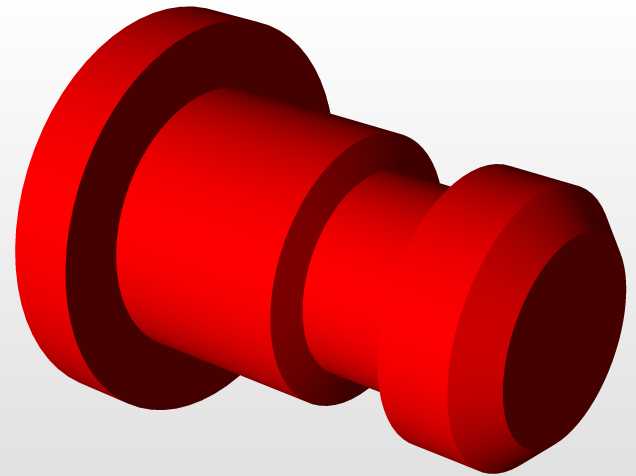

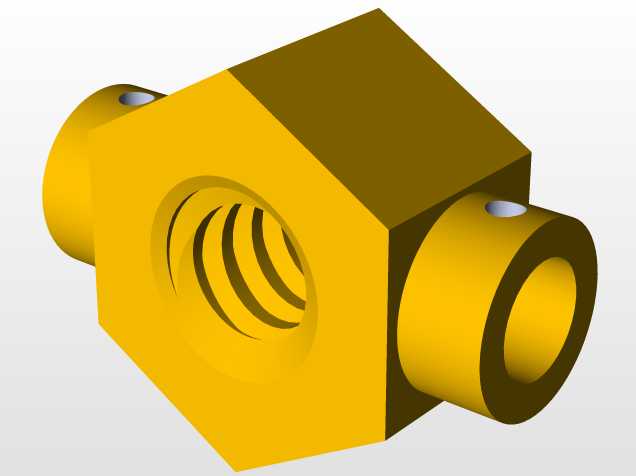

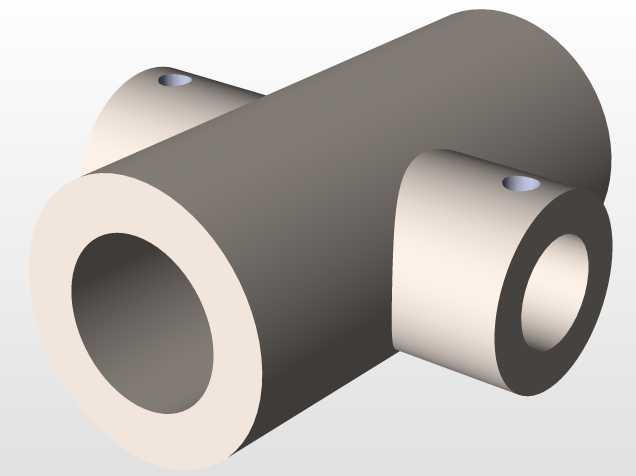

日常汽修场景里，更换备胎、底盘检修作业都离不开这类剪式举升装置，它的核心作用是在车辆单侧或指定点位提供稳定的垂直支撑力，把车身抬升到足够作业人员操作的高度，相比液压类举升设备，它的结构更紧凑，收纳后可以直接放在车辆后备箱的工具槽内，不会占用过多储物空间，适配绝大多数家用轿车、小型SUV的车载应急配置需求。从结构设计逻辑来看，这套剪式机构采用两组对称的交叉铰接臂作为核心传力部件，上下两端分别设置支撑托头和底座，托头位置做了贴合车辆底盘支撑筋的弧形凹槽结构，避免举升过程中出现滑移脱开的风险，底座采用加宽的平板结构，接触地面的面积足够大，在非硬化路面作业时也能分散压强，减少下陷的概率。传动部分采用丝杆螺母副配合摇臂输入扭矩，转动外置的摇杆时，丝杆会带动两组铰接臂的铰接点间距变化，从而实现整个机构的举升和回落，丝杆的导程经过匹配设计，既保证了足够的机械增力比，让操作人员不需要施加过大的摇转力就能举升额定载荷，也能保证举升过程的平稳性，不会出现突然下落的安全隐患。设计时需要重点考虑安装边界和尺寸匹配，收纳状态下整个装置的厚度控制在较小范围，长度适配常规车载工具仓的内部尺寸，完全举升后的行程要覆盖家用车底盘从空载到轮胎完全离地的高度差，铰接点的销轴位置做了耐磨衬套设计，减少反复举升过程中的铰接磨损，延长整体使用寿命。所有铰接位置的销轴都做了防脱限位，避免作业过程中销轴脱出引发安全事故，臂体采用高强度板材冲压成型，在保证结构强度的前提下尽可能控制整体重量，方便单人搬运和操作。托头表面做了防滑纹理处理，和车辆底盘的金属支撑点接触时能增大摩擦力，底座的边缘做了圆弧过渡，避免收纳或者搬运时划伤车内内饰或者操作人员。整套机构没有复杂的液压密封元件，日常基本不需要额外维护，长期存放也不会出现漏油、失压的问题，非常适合车载应急场景的使用需求，在结构建模过程中，需要重点验证铰接臂在最大载荷下的形变余量，丝杆的受力强度，以及完全举升状态下的整体结构稳定性，确保各个运动部件在行程范围内不会出现运动干涉，摇臂的操作空间足够，不会在摇转过程中碰到臂体或者地面。
