立式双层储水罐带爬梯支撑结构设计

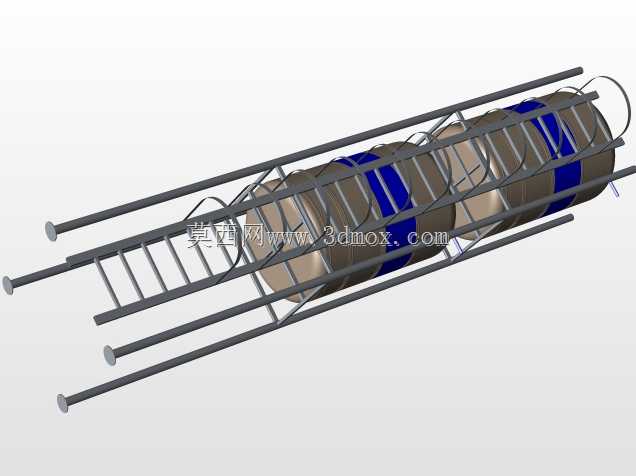

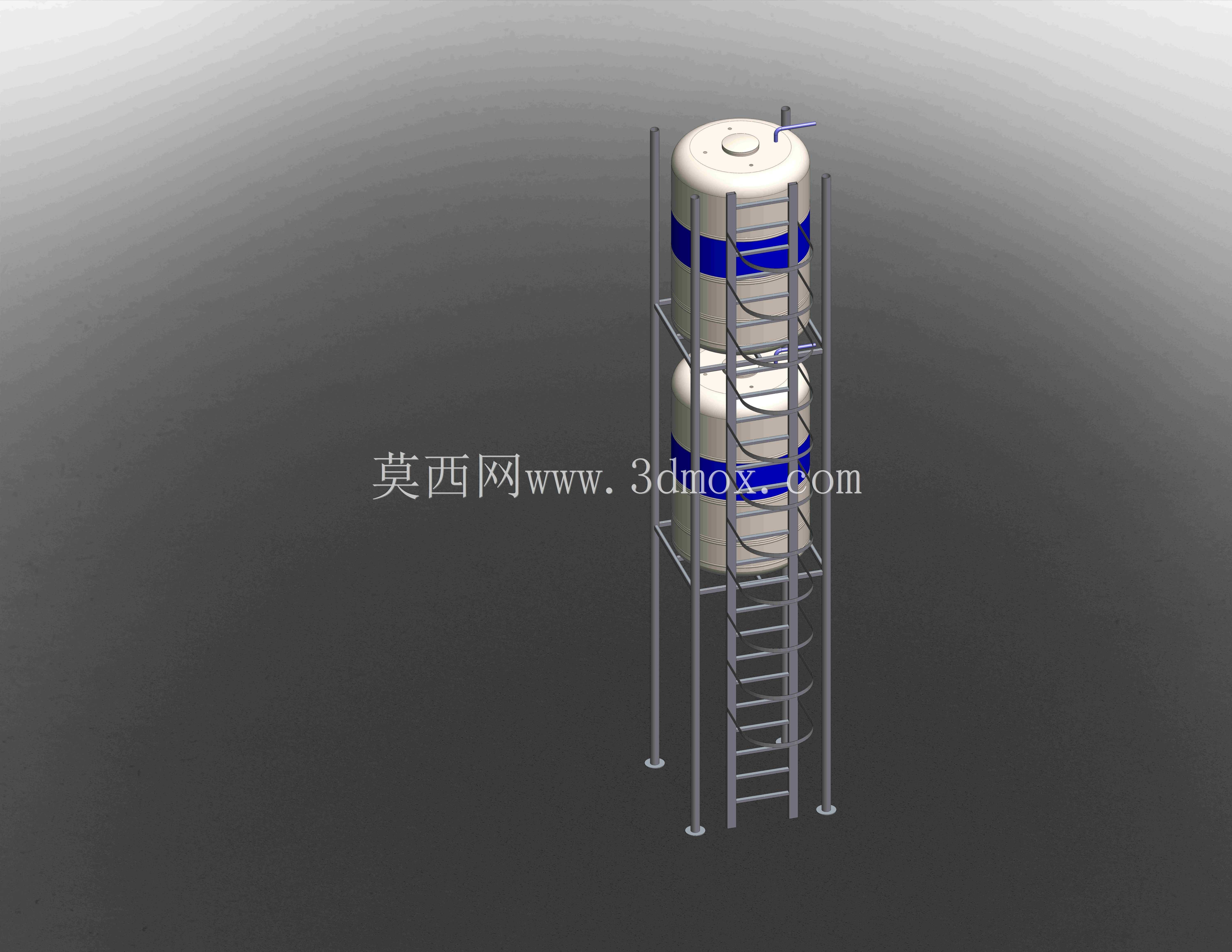

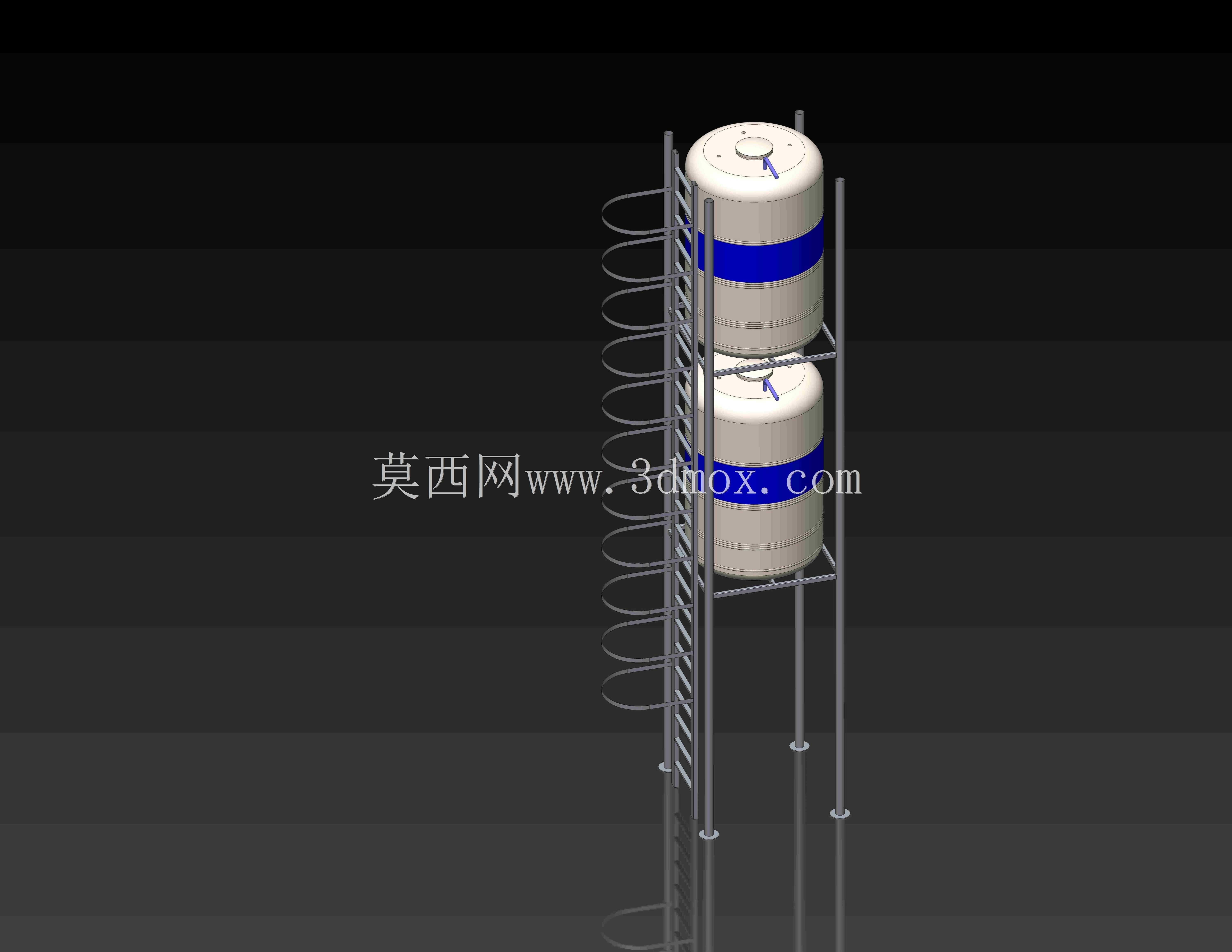

这套立式双层储水装置的三维结构，主要面向中小型厂区、民用建筑群的生产生活供水储水场景，也可适配小型水处理环节的中间储液单元使用，区别于单层大容量储罐，双层叠放的结构核心是在有限的占地投影面积内提升储水容积，对于用地紧张的屋顶设备区、厂区边角安装位来说，能大幅降低场地占用成本。整套结构的核心功能是实现常压下的水体静态存储，上下两个罐体均采用滚塑成型的PE罐体结构，罐体中部设置环形加强箍带，避免满水状态下罐壁出现径向鼓胀变形，顶部罐体预留进水、排气、溢流接口位，底部罐体设置出水、排污接口，上下罐体通过管路连通时可实现串联储水，也可通过阀门切换实现独立储水分质供水，适配不同的供水需求。支撑结构采用四根等边角钢作为主立柱，立柱底部焊接方形安装脚板，脚板上预留膨胀螺栓安装孔，可直接固定在混凝土硬化基础上，立柱之间设置多层横向拉筋形成框架结构，抵消罐体满水时的侧向倾覆力矩，爬梯沿罐体侧面垂直布置，梯步采用防滑圆钢弯折成型，爬梯外侧设置半包围护笼，护笼的横向箍圈间距符合高空作业防护的安全要求，爬梯顶部延伸至上罐顶操作位，方便运维人员定期检查罐体接口、清理罐内沉积物。设计过程中首先核算了单罐满水重量，以此反推支撑立柱的截面规格与拉筋布置密度，避免罐体满载时支撑框架出现挠曲变形，罐体与支撑框架之间设置弧形托座，托座与罐壁之间预留橡胶垫安装间隙，避免硬接触造成罐壁磨损。安装边界方面，整套设备的占地投影尺寸控制在1.8米见方以内，总高度根据双层罐体叠加后加上顶部操作空间控制在6米以内，安装时需要保证基础平面水平度偏差不超过千分之三，避免罐体倾斜造成局部应力集中，爬梯与罐体之间预留150mm的操作间隙，方便人员攀爬时不会剐蹭罐体外壁的箍带结构，罐体顶部操作位预留不小于1米的净空，方便人员进行阀门操作与检修作业。
