重载车辆传动用虎克式万向连接结构

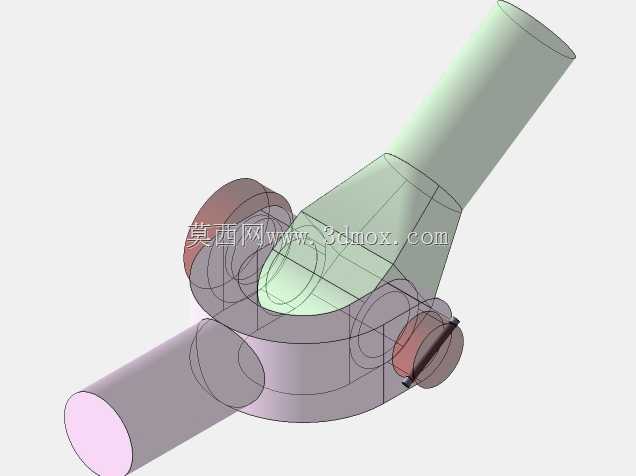

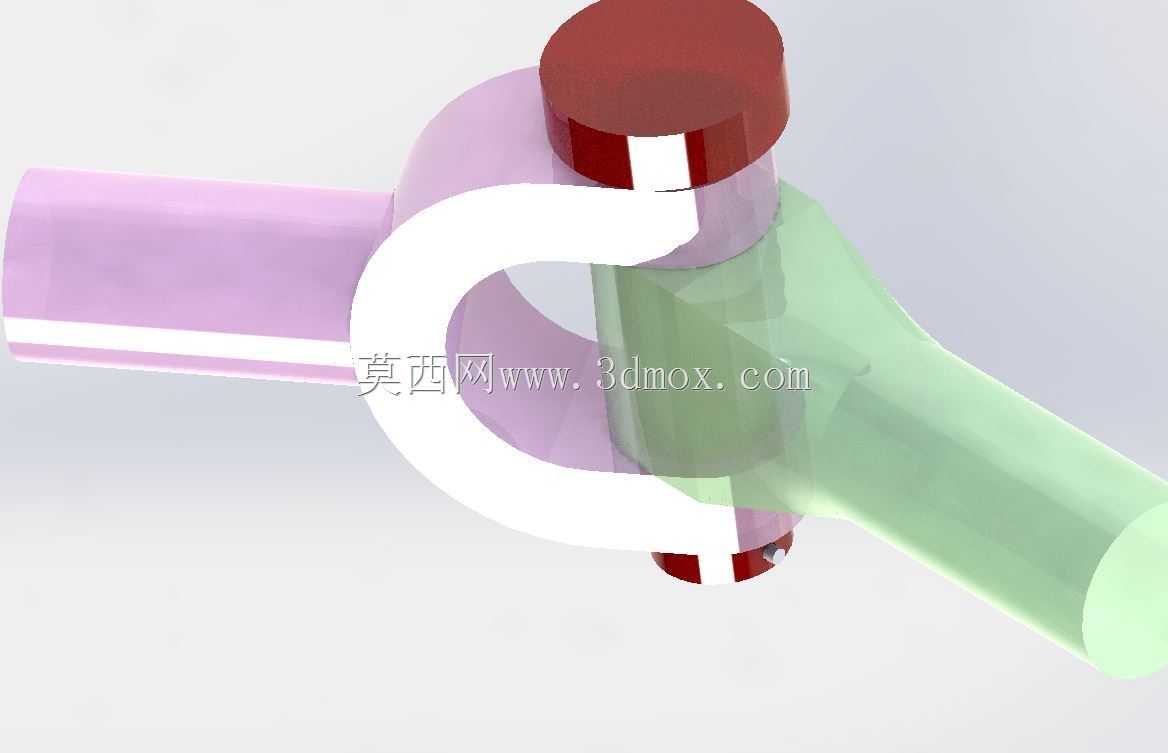

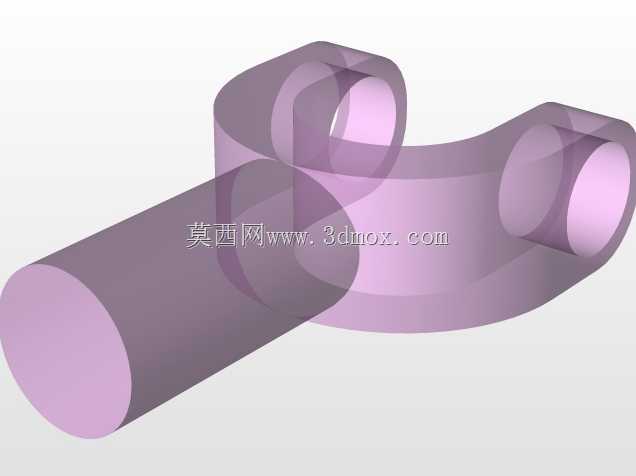

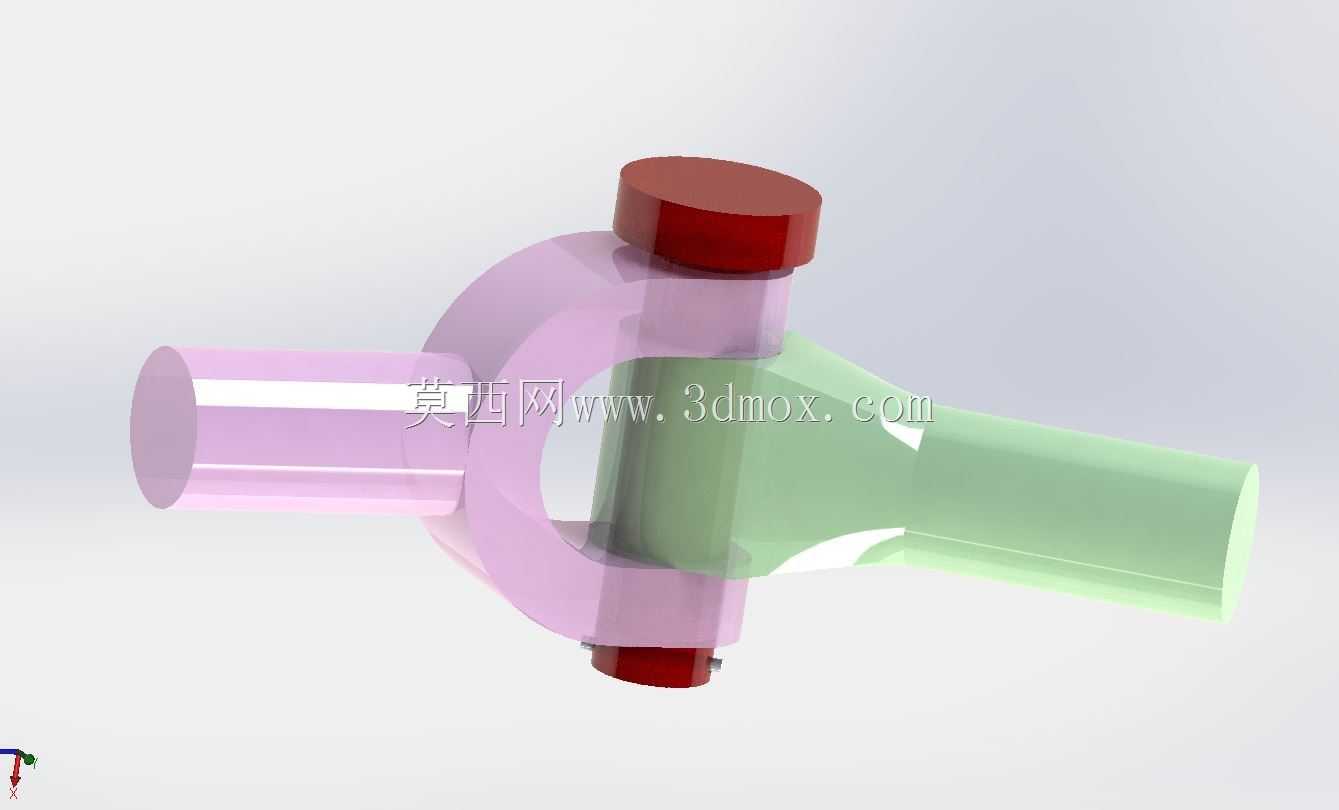

在商用车底盘传动布局、工业长轴系动力传递场景中，两轴存在空间夹角时的扭矩传递始终是结构设计的核心难点，这类虎克式万向连接结构正是为解决变角度轴间功率传输而生的核心部件。不同于刚性联轴器仅能补偿极小同轴度误差的特性，该结构可在两轴夹角持续动态变化的工况下保持稳定的扭矩输出，常见于重型商用车的变速器与驱动桥之间的传动轴段，也广泛应用于需要变向传力的工业设备传动链路中。从结构设计逻辑来看，该万向接头采用十字轴作为核心传力载体，两个叉形接头分别与待连接的轴端固连，十字轴的四个轴颈与叉耳处的配合面形成转动副，可分别绕两个互相垂直的轴线偏转，以此适配两轴之间的角度偏移。建模过程中需要严格控制叉耳的开档尺寸与十字轴轴颈的配合公差，既要保证转动副的灵活度，避免卡滞造成传动冲击，也要控制配合间隙防止传动过程中出现旷量，加剧部件磨损。安装边界层面，该结构的轴向总长度需匹配传动轴系的预留安装空间，叉形接头的轴端连接尺寸要与对接轴的轴径、键槽规格完全适配，十字轴的摆动角度范围要覆盖实际工况下的最大轴间夹角，避免极限工况下出现结构干涉。实际运行过程中，该结构可将输入端的旋转运动平稳传递至存在夹角的输出端，即便在车辆行驶过程中悬架跳动造成传动轴与驱动桥输入轴的夹角持续变化，也能保持动力传输不中断。设计时还需考虑叉体的受力分布，动力传递过程中叉耳根部会承受交变弯曲应力，因此建模时在叉耳与轴体的衔接处做了圆弧过渡处理，避免应力集中造成的部件断裂，同时十字轴的轴颈处预留了润滑结构的安装空间，可在后期维护时加注润滑脂降低转动副的磨损速率。这类万向连接结构的传力特性决定了其在单万向节布局下存在瞬时传动比波动的问题，因此在长轴距传动场景中通常会成对使用，通过相位匹配抵消转速波动，保证输出端的转动平稳性，这也是建模时需要明确标注相位对齐基准的核心原因，避免装配错误造成传动振动。
