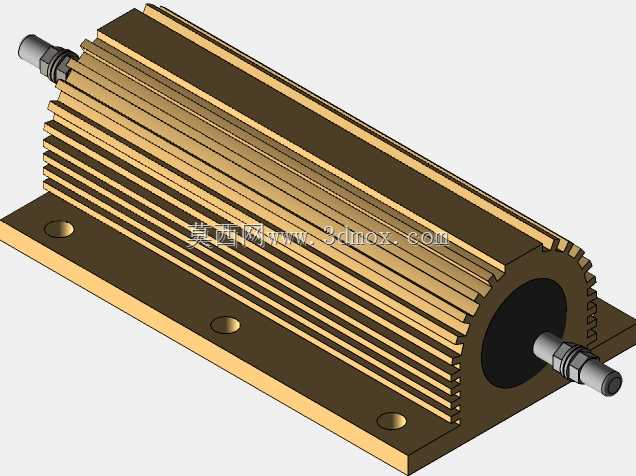

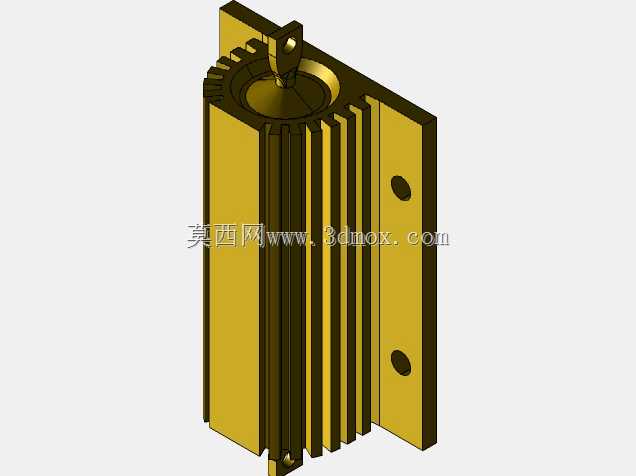

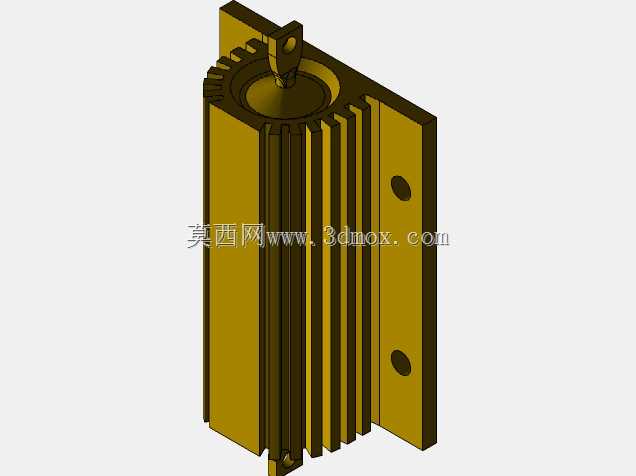

ARCOL HS系列铝壳功率电阻器三维建模

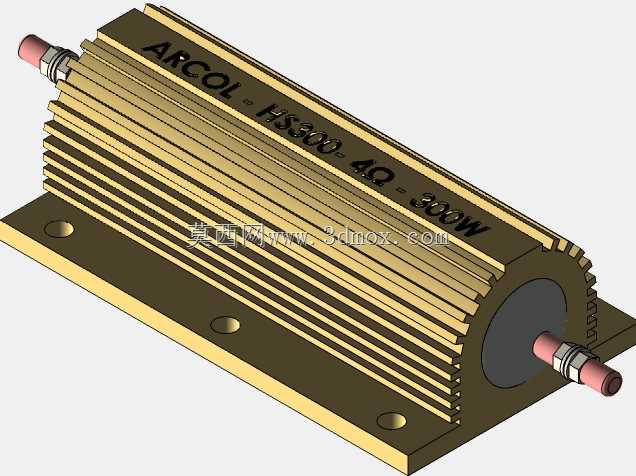

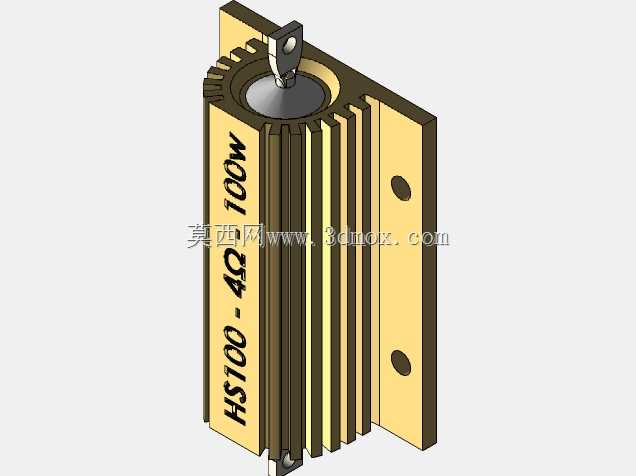

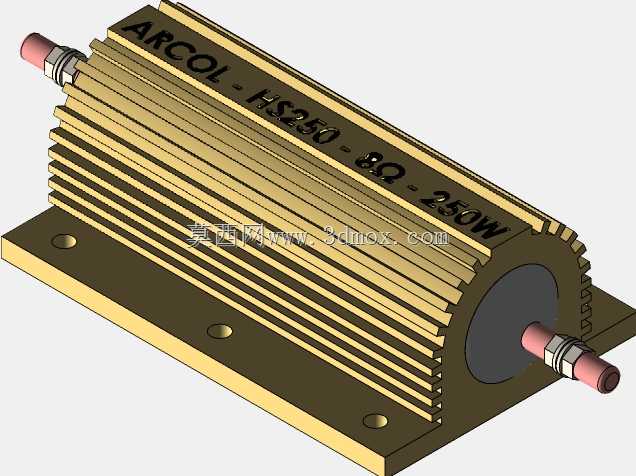

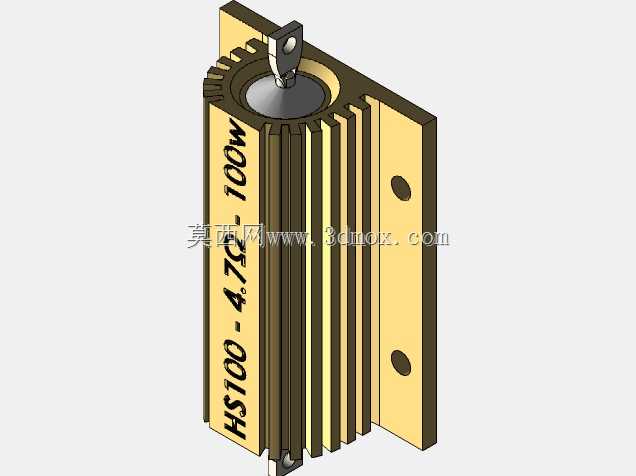

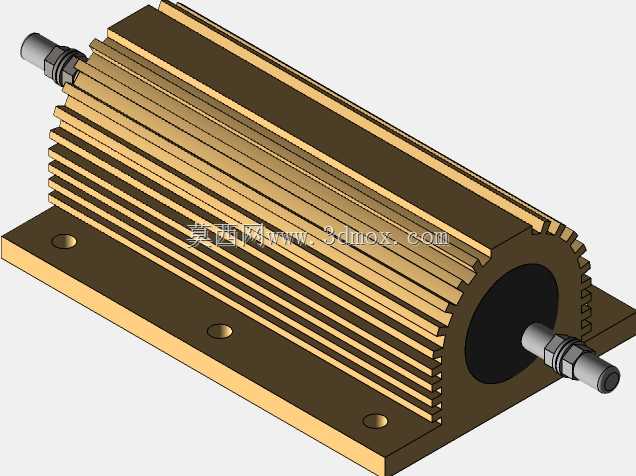

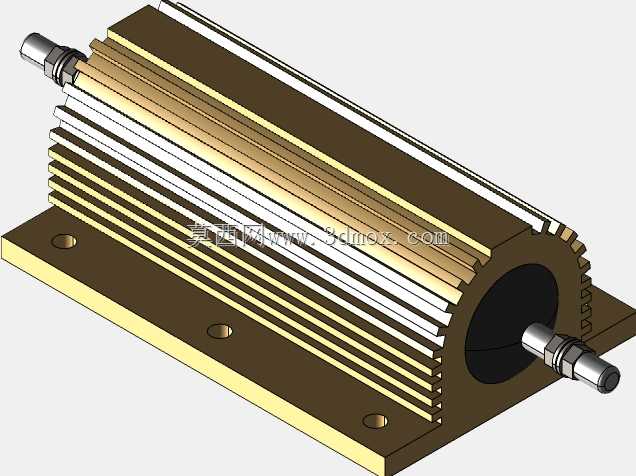

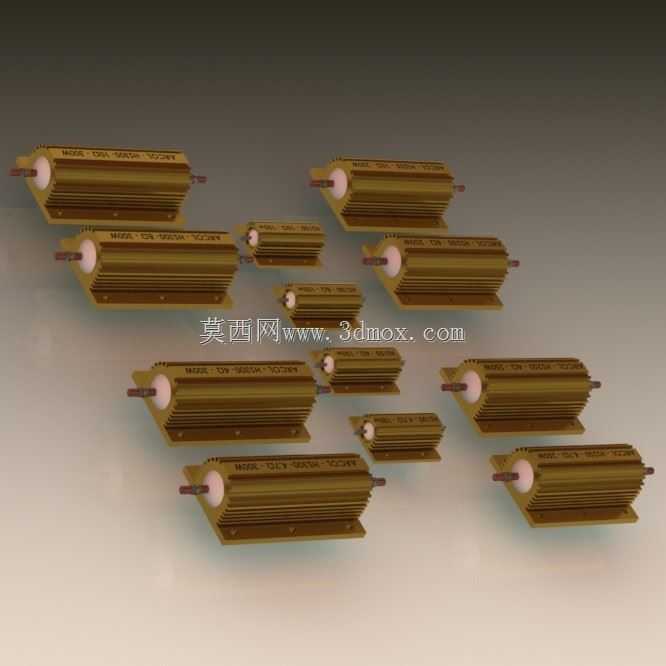

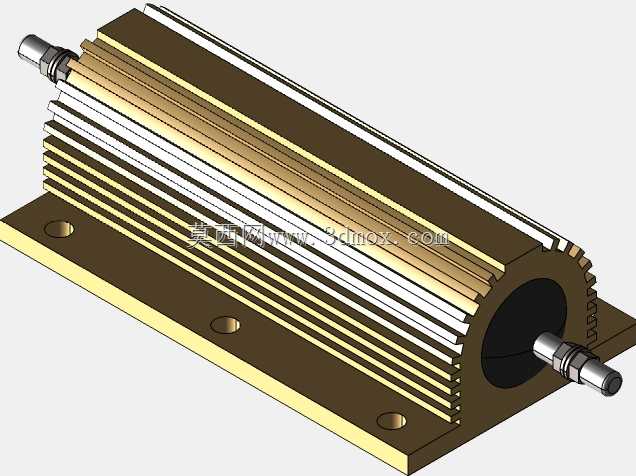

在工业电控系统、大功率电源、伺服驱动回路、制动泄放单元等场景中，功率电阻是承担负载耗能、电流采样、脉冲吸收、制动泄能的核心被动元件，本次建模的ARCOL HS100/250/300系列功率电阻，是工业场景中应用极为广泛的线绕功率电阻品类。这类电阻的核心功能是在大电流工况下稳定消耗冗余电能，比如伺服电机减速过程中产生的回馈电能，会通过接入制动电阻转化为热能耗散，避免母线电压过冲击穿驱动模块；在大功率充电设备、工业变频器、UPS不间断电源中，这类电阻也承担预充电限流、负载匹配、过压保护的作用，部分测试设备中也会用其作为标准负载校准功率参数。从设计思路来看，该系列电阻采用轴向引线+底部安装支架的结构，外壳为带密集散热鳍片的铝合金型材，这种结构设计的核心目的是扩大散热面积，在自然风冷条件下即可将电阻丝工作产生的热量快速导出，相比同功率的瓷壳电阻，铝壳结构的热阻更低，相同功率等级下体积可以缩小30%左右，同时金属外壳的抗机械冲击、抗振动性能更优，适配工业现场复杂的安装工况。建模过程中需要重点还原的尺寸边界包含三个部分：首先是电阻本体的外径与长度，不同功率等级的本体长度随功率提升线性增加，鳍片的齿高、齿距严格按照实物比例还原，保证后续做热仿真分析时模型的散热表面积与实物一致；其次是两端的安装固定支架，支架的安装孔位间距、孔径是选型安装的核心参数，建模时严格匹配实际安装尺寸，确保装配时可以直接适配标准安装位，不会出现孔位错位的问题；第三是轴向引出端的引线直径、伸出长度，这部分参数直接影响PCB布局或者母排连接时的走线空间，引线根部与端盖的衔接处做了圆角过渡处理，还原实物的绝缘封装结构，避免建模时出现尖锐棱角不符合实际工艺的问题。实际选型应用中，这类电阻的安装需要注意预留足够的散热空间，多个电阻并排安装时需要保持不小于本体直径的间距，避免热量累积导致电阻过热降额；安装时底部支架需要与安装板面紧密贴合，有条件的场景可以涂抹导热硅脂进一步降低接触热阻，提升长期工作的稳定性。建模时还原了电阻表面的标识区域、端盖的压接结构、鳍片的拔模斜度，所有结构细节都匹配实物的加工工艺，没有出现违背生产逻辑的结构设计，可直接用于设备装配干涉检查、布局仿真、BOM清单可视化等工程场景。
