六角法兰面插入式铆接螺母结构设计

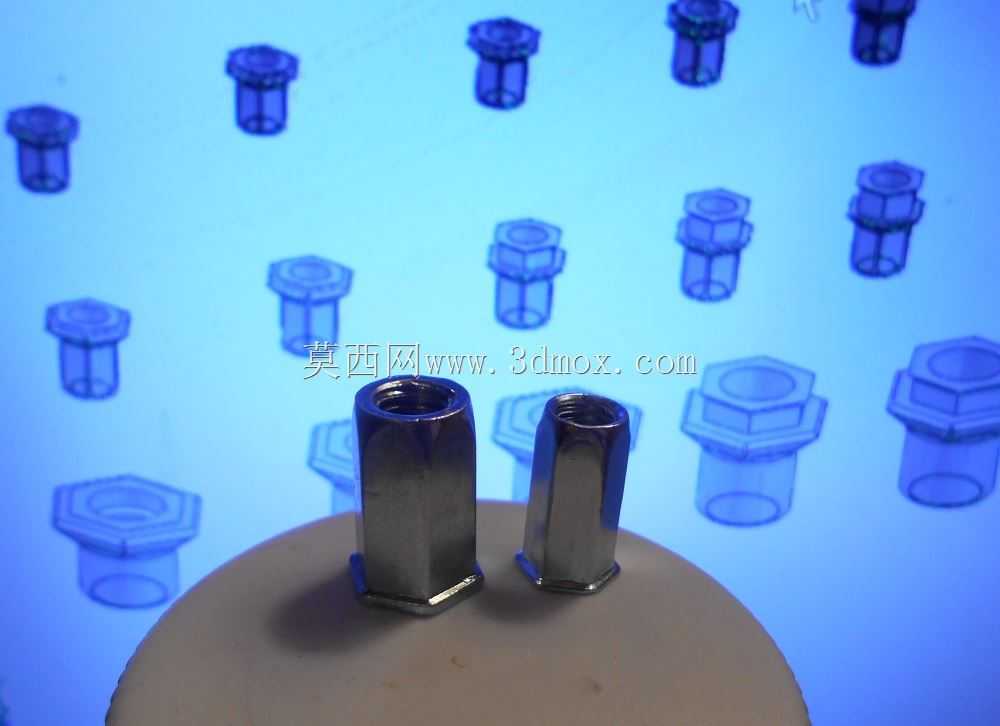

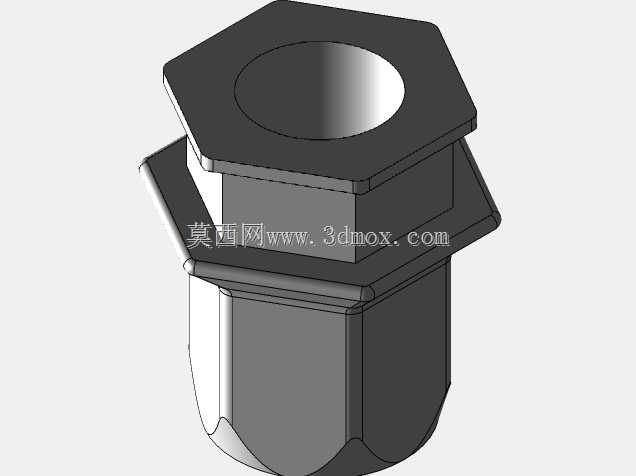

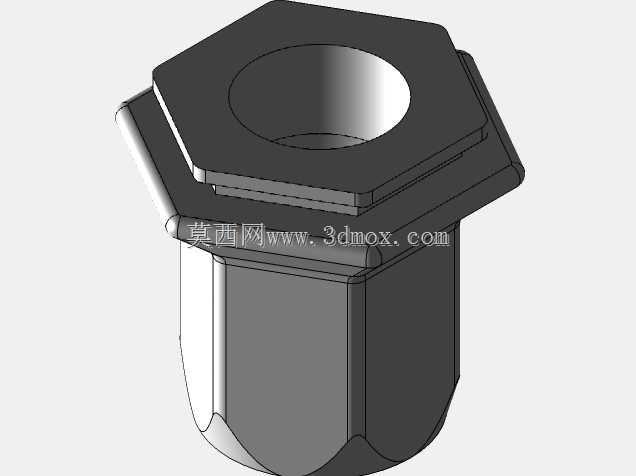

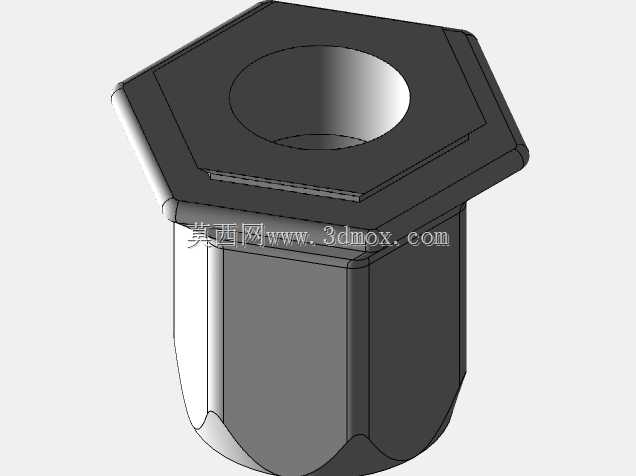

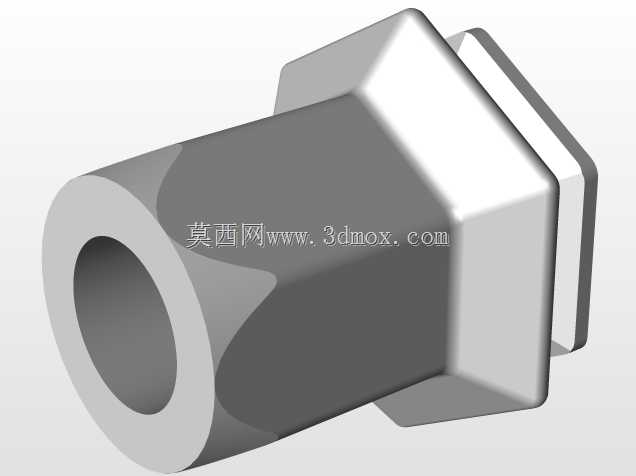

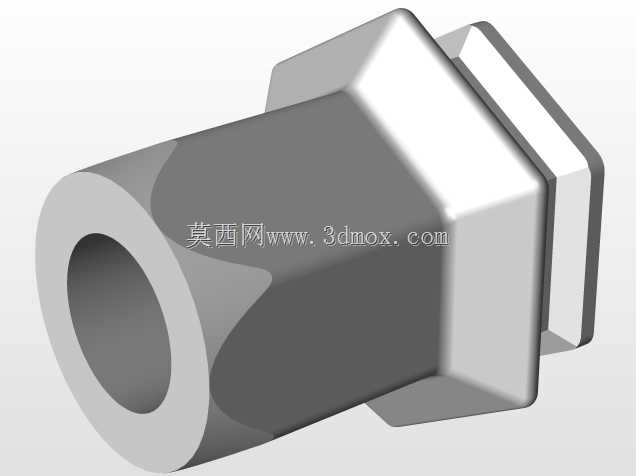

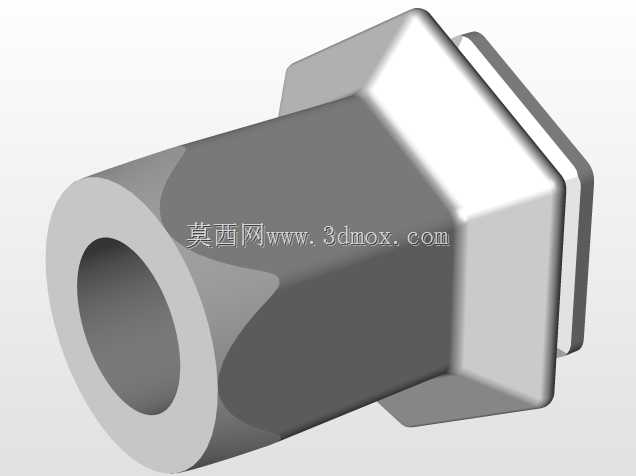

在薄板类零部件的连接场景中，传统攻丝工艺受板材厚度限制，往往无法形成足够啮合长度的螺纹，焊接螺母又容易带来板材变形、焊渣残留、镀层破坏等问题，插入式铆螺母正是针对这类痛点开发的单侧安装紧固件。这款六角法兰面插入铆螺母，头部采用外六角结构搭配加宽法兰面，安装后法兰面完全贴合基材表面，六角结构可嵌入预制的对应六角孔内，承受扭矩载荷时不会跟转，相比光身圆柱铆螺母，抗扭转性能提升明显，适合需要反复拆装、连接副承受一定扭矩的装配场景。从安装边界来看，使用时需要在待连接板件上预制对应规格的六角安装孔，孔位公差需控制在H12级别，避免间隙过大导致铆接后螺母倾斜，或是间隙过小造成压装时基材变形。铆接过程通过专用拉铆工具从螺纹侧施加拉力，使螺母下端的薄壁段发生可控塑性变形，在板材背面形成鼓包状锁紧结构，配合头部法兰面将两侧板材牢牢夹紧，整个安装过程仅需单侧操作，在封闭腔体、管材框架等无法触及背面的装配场景中优势突出。设计这款模型时，重点还原了法兰面的承压厚度、六角头的对边尺寸、薄壁变形段的壁厚与长度参数，其中薄壁段的长度需要匹配被连接件的总厚度，过长会导致铆接后鼓包成型不足、锁紧力不够，过短则会压伤板材表面甚至无法完成铆接变形。螺纹段的内径与有效啮合长度按照对应公制螺纹的标准底径与啮合要求设计，保证装配螺栓后螺纹副的受力均匀，不会出现滑牙、偏载问题。在实际设备应用中，这类铆螺母广泛用于机箱机柜的钣金装配、汽车内饰件与车身薄板的连接、铝合金型材框架的附件安装、家电外壳的零部件固定，不需要对板材做后续的表面处理修复，装配效率远高于焊接螺母与压铆螺母，尤其适合表面已经做过喷涂、电镀处理的板材装配，不会破坏已完成的表面涂层。建模时特意区分了头部支撑面与变形段的过渡圆角，避免应力集中导致铆接时薄壁段在过渡位置提前开裂，法兰面下表面做了轻微的防滑压纹设计，压装后可增加与基材表面的摩擦力，进一步提升抗扭转能力，即使在受振动的工况下也能保持连接可靠性，不会出现松动跟转的问题。
