雷克斯诺德输送线用十字连接夹结构

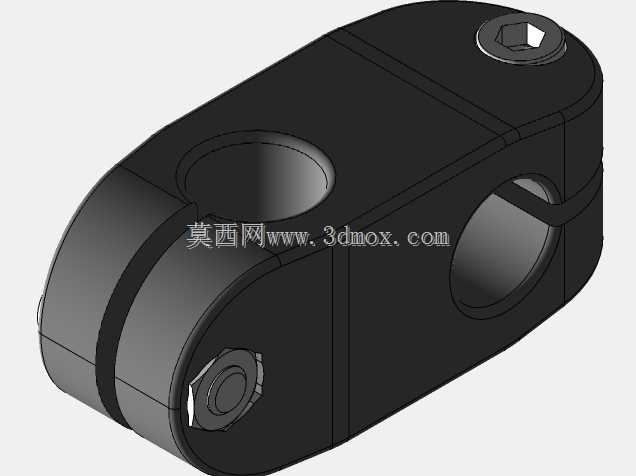

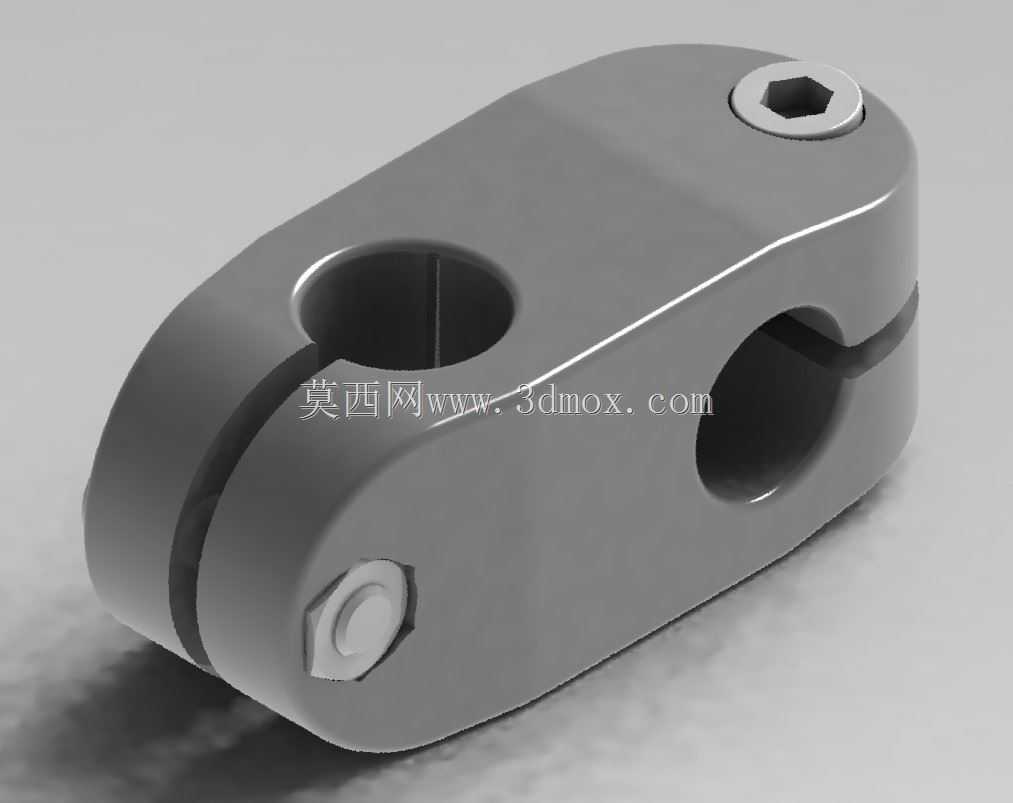

这类十字夹主要应用在平板式输送设备的杆系连接环节，常见于食品加工、包装分拣、轻工制造等行业的平顶链输送线中，承担两根垂直布置杆件的刚性固定作用，替代传统的焊接固定或多螺栓拼接结构，能大幅缩短现场安装调试的周期，也方便后续产线调整时的杆件位置改动。从结构设计来看，主体采用开缝式夹体结构，两个互相垂直的安装孔分别穿入对应杆件，通过侧面的内六角锁紧螺栓施加预紧力，让开缝位置产生弹性形变抱紧穿入的杆件，相比顶丝固定的方式，这种抱紧结构不会在杆件表面产生局部压痕，也能避免长期受振动后出现锁紧松动的问题，夹体端部的另一处锁紧结构可根据安装需求选择是否加装防松垫片，适配不同振动等级的输送工况。设计时需要重点关注两个安装孔的轴线垂直度公差，通常控制在0.05mm以内，避免安装后两根杆件出现歪斜，影响输送线整体的杆系平行度；夹体的开缝宽度一般预留0.8-1.2mm的形变余量，既保证锁紧时有足够的抱紧力，也不会因为螺栓拧紧过度导致夹体出现塑性开裂。安装边界方面，夹体的外轮廓做了圆角过渡处理，没有尖锐棱角，符合输送设备的安全防护要求，安装时不需要额外预留过大的操作空间，使用常规内六角扳手即可完成锁紧作业，两个安装孔的孔径公差采用H7级精度，能和市面上常规的冷拔圆杆件实现间隙配合，穿装时不需要额外修磨。在实际选型过程中，需要根据所连接杆件的直径匹配对应规格的十字夹，同时核算杆件承受的载荷，确认夹体抱紧后产生的摩擦力能克服杆件的轴向窜动力与径向扭转力，对于重载输送线的应用场景，可以在夹体与杆件的接触位置增加滚花纹路，进一步提升摩擦系数，避免出现打滑移位的问题。这类夹体通常采用45号钢表面发黑处理，兼顾结构强度与防锈能力，部分有耐腐蚀需求的场景也可以更换为304不锈钢材质的版本，适配潮湿或者有轻度腐蚀的生产环境。
