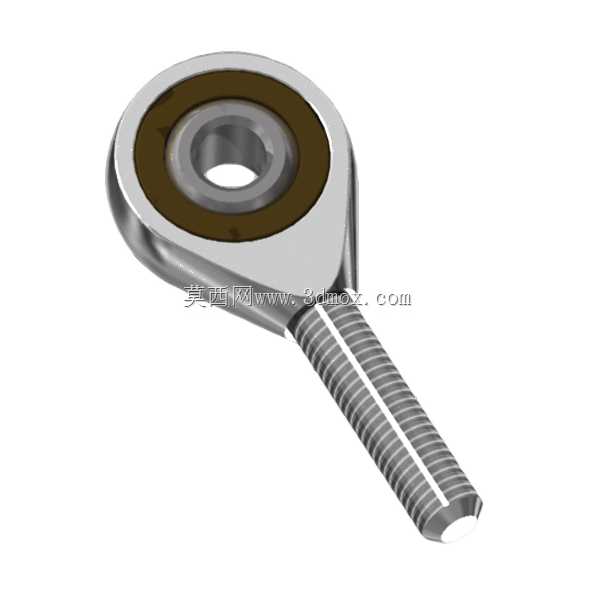

M5外螺纹5mm孔杆端关节轴承结构

这类带外螺纹的杆端关节部件，常被用在需要小角度摆动、往复铰接的传动链路里，比如轻工自动化设备的连杆机构、小型工程机械的操纵拉杆、检测设备的可调支撑端，甚至是部分户外健身器材的活动铰接位置，核心作用是在存在一定安装同轴度误差的场景下，补偿径向、角向的对位偏差，避免刚性连接带来的应力集中，让传力过程更平顺。从结构设计逻辑来看，这款杆端采用杆体与内圈球体一体化的思路？不对，实际是杆端带内球面座，嵌入带5mm内孔的滑动轴承内圈，内圈可在球面座内实现一定角度的偏转，适配不同方向的载荷输入。外螺纹段采用M5规格的公制粗牙螺纹，螺纹有效长度足够搭配标准螺母完成安装锁紧，不需要额外加工特殊连接结构，现场装配时直接拧入对应内螺纹的安装位，或者穿过安装板用螺母背紧即可，安装边界上，杆端头部的外圈直径控制在适配小空间安装的尺寸，不会和周边连杆、机架产生运动干涉，5mm的内孔可以直接穿过对应直径的销轴，和被连接件完成铰接，销轴配合公差一般选间隙配合，保证铰接转动灵活无卡滞。设计时特意在球面摩擦副位置预留了润滑储油空间？不对，这类小型杆端很多是自润滑结构，在内圈和外球面座之间镶嵌有自润滑衬层，不需要频繁加注润滑脂，就能在长期摆动工况下保持较低的摩擦系数，减少磨损量，延长部件的使用寿命。实际选型时要注意，这款杆端的额定静载荷、动载荷参数匹配小型传动机构的受力需求，不能用在大载荷重载的铰接位置，避免杆体螺纹断裂或者球面副压溃变形。安装过程中要保证螺纹拧入深度足够，至少要达到螺纹公称直径的1.5倍以上，保证连接强度，避免受拉时螺纹脱扣；铰接销轴安装时要加装防松卡簧或者开口销，防止设备运行过程中销轴窜出脱落。另外，杆端的偏转角度有明确的适用范围，安装时要计算好机构运动的极限摆角，不能超过杆端允许的最大偏转角度，否则会造成球面副的异常磨损，甚至卡滞导致整个传动机构动作失效。这类小规格杆端在轻工自动化线的挡料机构、小型气动元件的铰接端、医用辅助设备的可调支架上应用非常广泛，因为其结构紧凑，安装便捷，同时具备一定的自调心能力，能降低整个机构的加工精度要求，减少装配时的对位调整工作量，很多设备设计师在做小型连杆机构选型时，会优先选用这类标准杆端部件，不用自己设计加工复杂的铰接结构，大幅缩短设计和加工周期，也能降低设备的后期维护成本，损坏后直接更换同规格标准件即可，不需要专门测绘定制配件。
