带百分表的深度测量控制装置结构

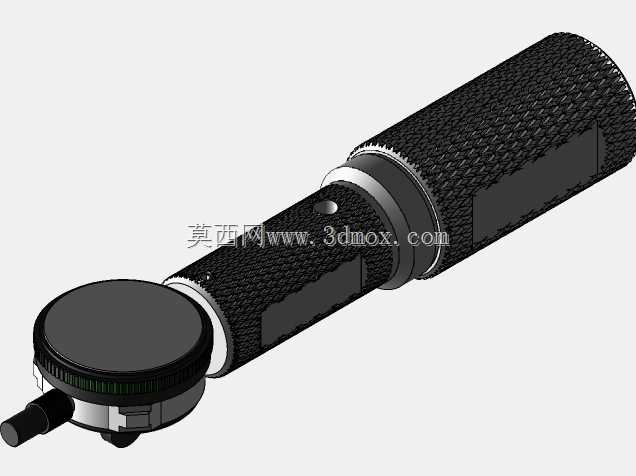

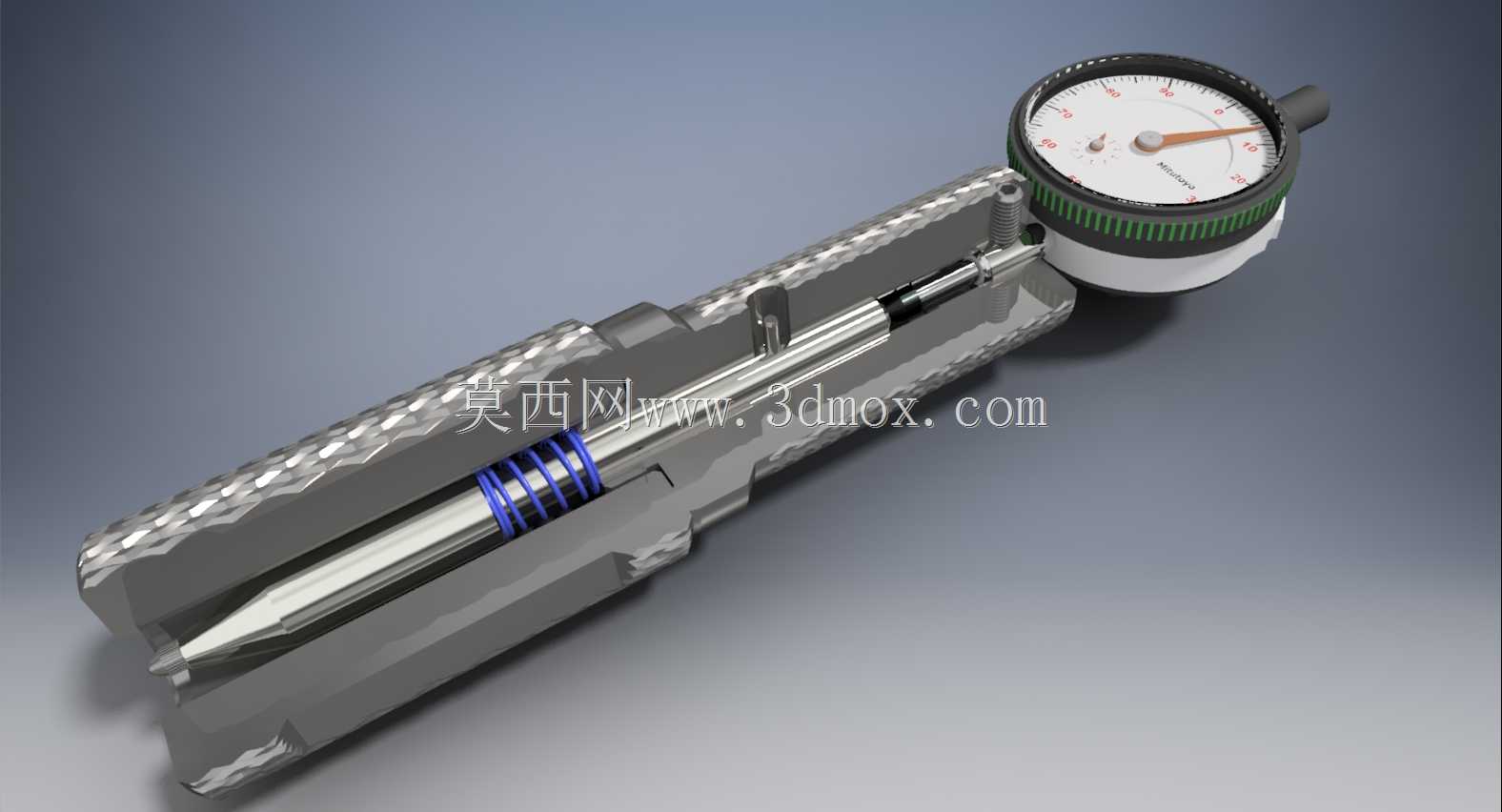

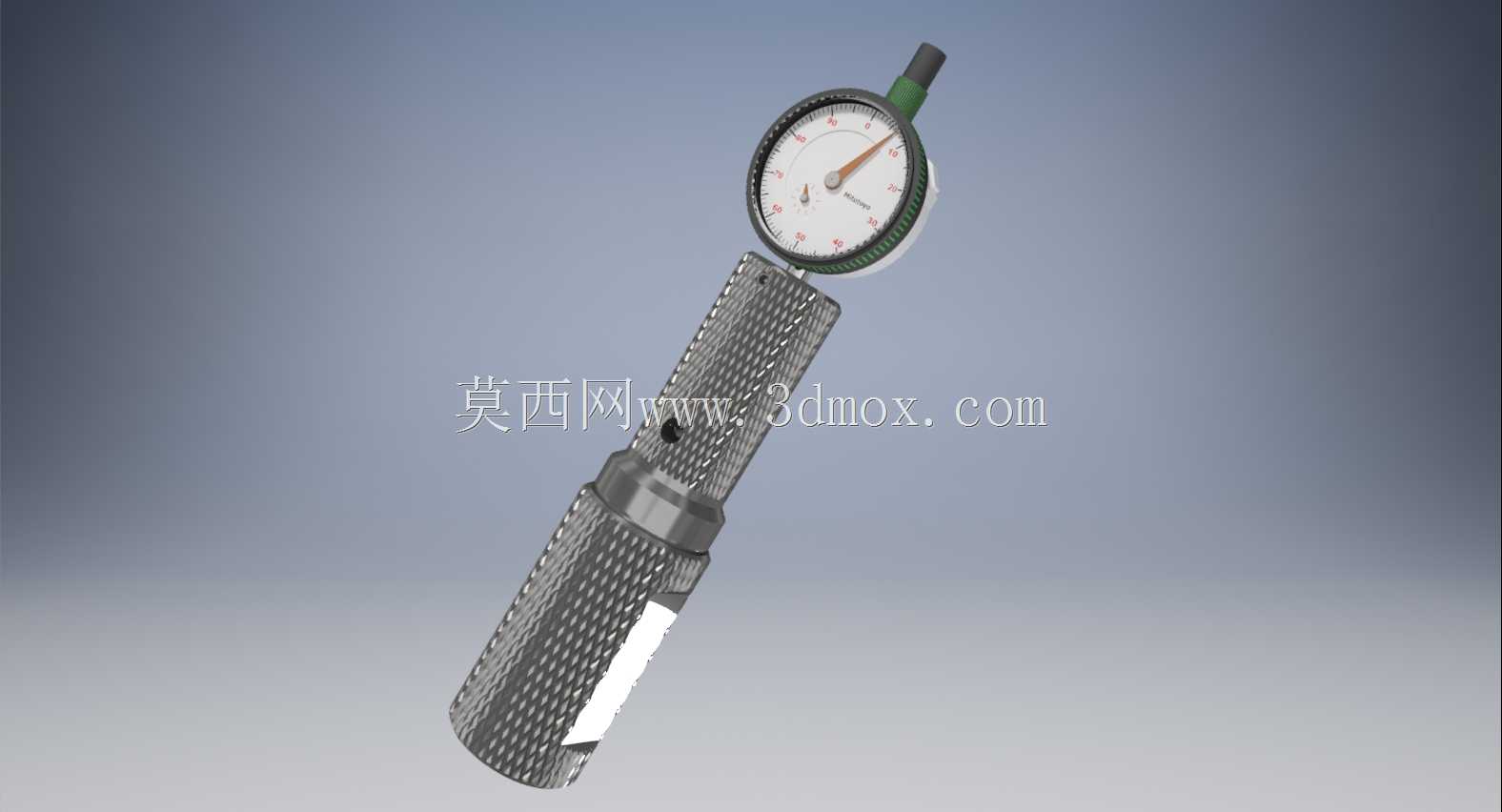

这款深度测量控制装置，主要面向机加工工序间的深度尺寸快速检测场景，在批量零件的台阶孔深度、盲孔深度、端面台阶落差尺寸检测环节应用广泛，可替代传统塞规、深度尺的人工读数检测方式，降低人为读数误差，提升检测效率。装置整体采用手持笔式结构设计，握持段做了滚花纹理处理，增大手部接触摩擦力，长时间手持检测不易打滑，适配车间工位上的频繁取放、快速检测操作需求。装置核心检测单元采用百分表作为读数部件，测头接触被测面时的位移通过内部顶杆结构传递至百分表测杆，百分表表盘可直观显示深度尺寸的偏差值，操作人员无需换算即可直接读取尺寸是否在公差范围内。内部结构中，复位弹簧套在传动顶杆外侧，每次检测完成后，弹簧可推动顶杆与测头自动复位，无需手动回拨表针，适配连续快速检测的操作节奏。传动顶杆与外壳之间采用间隙配合的导向结构，保证顶杆轴向移动无卡滞，同时控制径向窜动量在微米级，避免传动偏移带来的检测误差。装置的测量基准面为外壳下端的环形端面，检测时将基准面贴合在被测孔的上端基准面，测头接触孔底后即可完成读数，基准面做了平面度研磨处理，保证贴合时无间隙，避免基准倾斜带来的测量误差。从安装边界来看，装置整体外径适配直径10mm以上的内孔检测需求，测头伸出基准面的初始行程可覆盖0-30mm的常规深度检测范围，百分表通过侧装锁紧结构固定在外壳上端，可根据检测需求更换不同量程的百分表，拓展测量范围。设计过程中，将百分表的测杆轴线与传动顶杆轴线做了同轴度约束，避免传动过程中出现侧向分力，保证测量力稳定在百分表要求的范围内，既不会因测量力过大损伤被测零件表面，也不会因测量力过小导致接触不实出现读数偏差。外壳采用剖视展示的结构可清晰看到内部的传动路径，顶杆两端做了圆弧过渡处理，减少与百分表测杆、测头的接触磨损，延长装置的使用寿命。在实际生产场景中，这类装置常布置在数控车床、加工中心的工位旁，操作人员完成零件加工后可直接拿取装置完成关键深度尺寸的快速抽检，无需将零件搬运至专门的检测室，缩短工序间的检测等待时间，适配中小批量零件的生产检测节奏。
