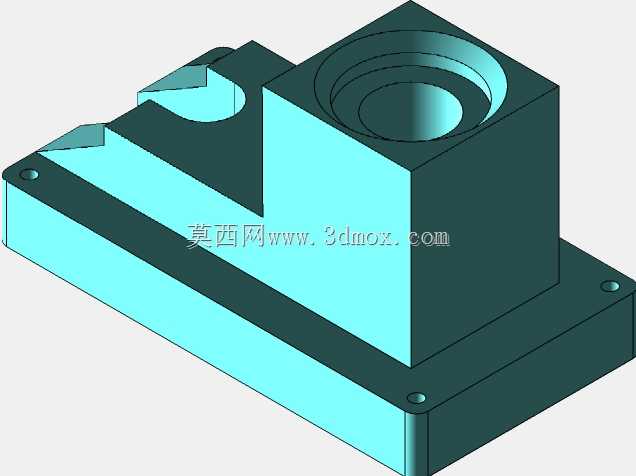

带侧支耳阶梯孔L型安装支座结构

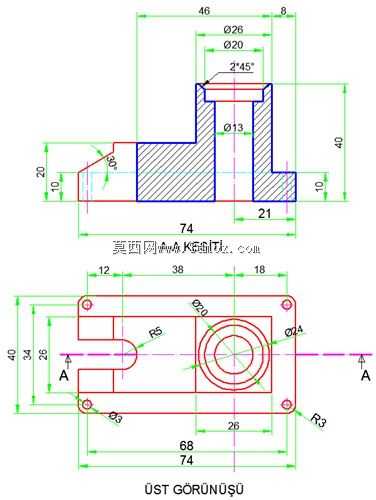

这类带侧支耳的L型阶梯孔支座，多应用在轻工输送线、小型自动化工作站的辅件安装场景中，主要用来承托导向轴、小型检测传感器支架或者管路固定座，属于设备机架上常用的连接定位零件。从结构设计逻辑来看，主体采用L型弯折的一体式结构，竖直段做了同轴阶梯通孔设计，最上端孔口设置45度倒角，方便装配时轴类零件或者紧固件顺利导入，避免孔口锐边刮伤配合件表面，也能减少装配时的对位难度；竖直段内孔分三段不同直径，上端26mm直径段、中间20mm直径段、底部13mm直径段，既可以适配不同直径的插接件，也能通过台阶面实现轴向定位，不需要额外加装轴用挡圈就能限制插入件的轴向窜动，减少装配零件数量。水平底板部分向单侧延伸出带安装孔的支耳，支耳端部做R5圆角过渡，避免应力集中在直角连接处，四个角的安装孔位置做了R3圆角处理，整体底板总长74mm，竖直段总高40mm，底板厚度10mm，安装孔的中心距横向为68mm、纵向为26mm，安装时可以直接通过四个螺栓将支座固定在设备型材台面或者安装基板上，不需要额外加工适配沉孔，支耳上的U型开口槽宽度12mm，还能实现小范围的位置微调，补偿安装面的加工误差。设计时特意将竖直段的重心落在底板的承载区域内，单侧延伸的支耳不会造成整体重心偏移，即使承托一定重量的外接部件，也不会出现支座翘曲的问题；所有外露棱边都做了小倒角处理，避免装配调试时划伤操作人员，竖直段外侧与底板连接处做了直角加强的结构，保证连接处的刚性，承受侧向载荷时不会出现连接处断裂的问题。实际选型使用时，需要注意竖直段内孔的配合公差，如果是用来安装导向轴，可根据滑动或者固定配合的需求调整对应孔段的尺寸精度，底板的安装孔位可以适配M4或者M5的紧固件，适配市面上主流的工业铝型材安装槽间距，不需要额外制作转接板就能直接安装，在小型非标设备的搭建中，这类支座可以减少现场加工的工作量，直接采购或者按图加工后就能快速装配，缩短设备的组装周期。
