精密机用平口虎钳结构设计方案

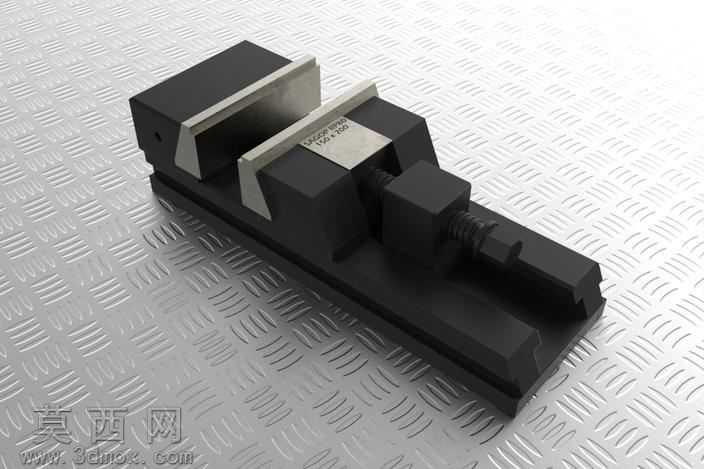

本作品为适配Pro/NC加工场景设计的参数化精密机用平口虎钳三维模型，整体建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，所有特征均采用全参数化驱动搭建，便于后续根据不同加工工件的尺寸需求快速调整钳口开度、钳身长度等核心参数，具备极强的柔性适配能力。模型结构完整还原了机用虎钳的核心组成部分，包括固定钳身、活动钳身、丝杠传动副、钳口夹板、定位基准面等模块，各部件之间的装配约束完全模拟真实机械的运动关系，丝杠旋转带动活动钳身沿钳身导轨做直线往复运动的行程范围、配合间隙均按照实际工业级虎钳的公差标准设定，可直接用于后续的加工路径模拟、装配干涉检查以及工程图导出工作。材质渲染阶段针对不同部件的实际工业用材做了精准区分，钳身主体采用发黑处理的45号钢材质，表面还原了磨砂氧化后的细腻哑光质感与细微的金属颗粒纹理，钳口夹板采用淬火处理的合金工具钢，表面做了高光金属质感处理以体现其高硬度特性，丝杠部分则做了镀锌亮面金属效果，清晰区分不同功能部件的材质差异，同时在防滑花纹钢板背景的衬托下，完整呈现了虎钳在实际车间加工场景中的真实视觉效果。设计过程中充分考虑了Pro/NC加工的使用需求，所有定位基准面、夹紧受力面均做了特征简化处理，避免冗余曲面影响后续加工仿真的计算效率，同时保留了所有核心装配结构的细节特征，既能够满足数控加工编程时的夹具避让模拟需求，也可作为机械工装设计教学的典型案例使用，整体模型结构严谨、参数可调、渲染写实，完全适配工业级机械加工场景的使用需求。
