磨床加工用快动式精密台虎钳结构

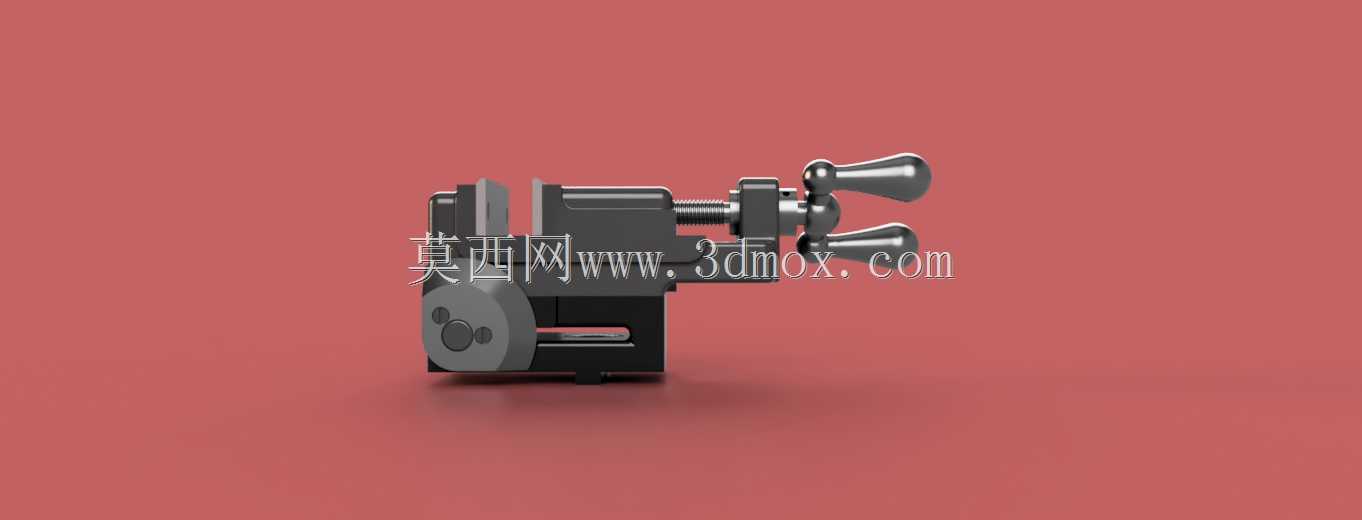

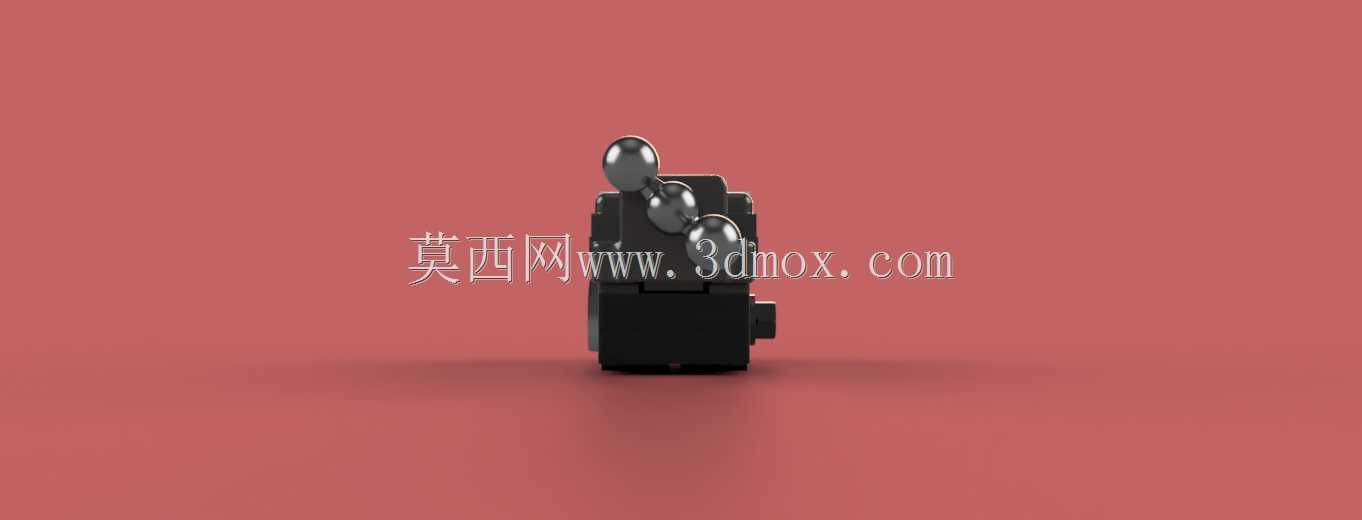

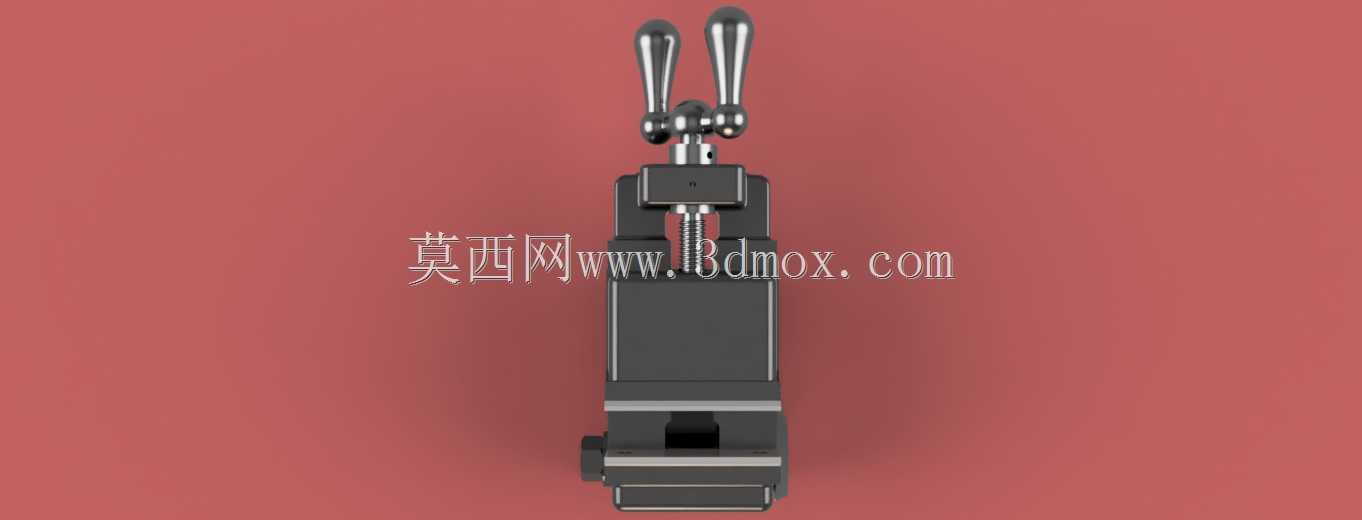

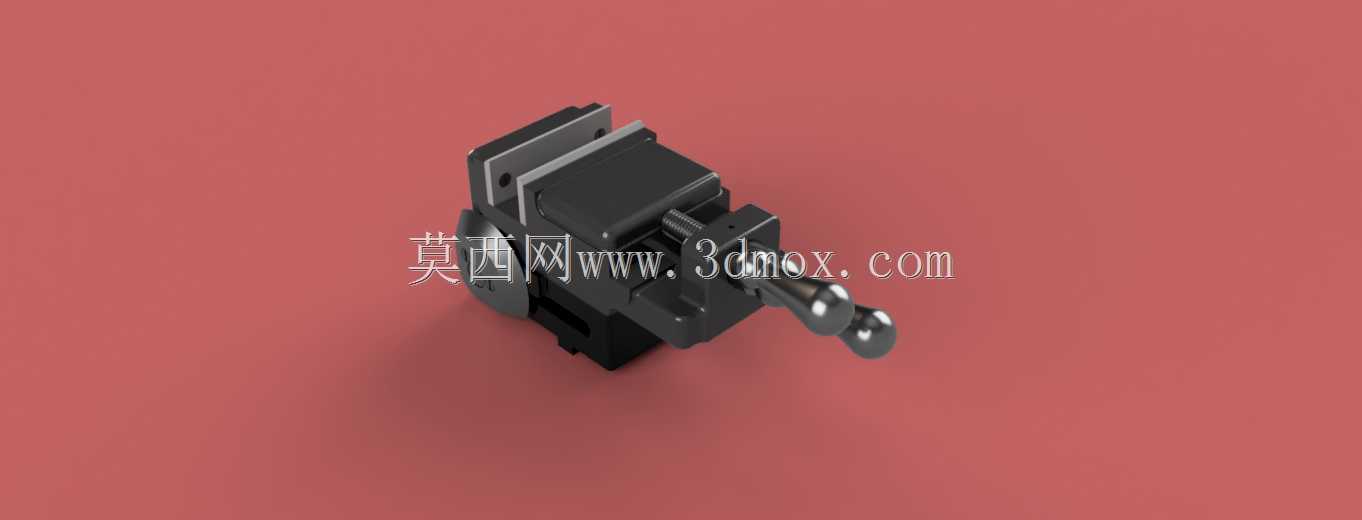

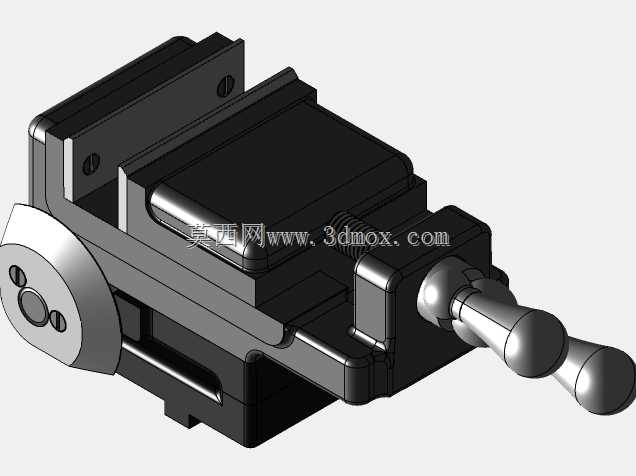

在平面磨床、工具磨床的精密加工场景中，这类小型台虎钳是工位上不可或缺的通用装夹配件，主要承担小型硬质合金件、精密冲头、模具镶件、小型轴类零件的夹持固定作业，和铣床用大开口虎钳不同，磨床虎钳的夹持行程更短，进给调节精度更高，能适配磨床加工时微米级的进刀需求，避免装夹松动导致的工件崩边、尺寸超差问题。从结构设计来看，这款虎钳采用双手柄快动进给结构，后侧的两个金属手柄分别对应粗调与精调行程：粗调档位可快速拉开活动钳口，适配不同宽度的工件快速装夹，精调档位则通过细牙螺杆传动，实现钳口的微进给，装夹时能根据工件材质调整夹持力，针对薄壁类精密零件可避免夹伤变形，针对高硬度合金工件也能提供足够的锁紧力，承受磨削过程中的横向切削力。固定钳口与活动钳口的夹持面做了淬硬处理，表面粗糙度控制在Ra0.8以内，两个钳口的平行度、钳口底面与磨床工作台的垂直度都经过精密校准，装夹后无需额外打表找正就能保证工件的定位基准精度，减少磨床加工前的辅助准备时间。虎钳底座采用一体式铸铁结构，底部设计有标准的T型槽安装位，可直接适配磨床工作台的标准T型螺栓固定，安装边界可覆盖多数小型平面磨床的工作台装夹区域，整体外形紧凑，不会占用过多工作台空间，可在同一台面上并排安装多个同规格虎钳，实现多工件同时装夹磨削，提升小批量零件的加工效率。钳身的滑动导轨面做了耐磨涂层处理，长期使用后磨损量极小，能长期保持活动钳口的进给直线度，避免出现钳口上扬、夹持偏斜的问题。传动螺杆采用密封式结构，可阻挡磨削过程中产生的磨屑、切削液进入传动副，减少螺杆磨损，延长工装的使用寿命，日常维护仅需定期在注油孔添加少量润滑油即可，无需复杂的拆解保养。在实际加工场景中，这类虎钳除了适配磨床作业，也可临时固定在钳工台、划线平台上，承担小型零件的划线、修磨、检测装夹用途，钳身侧面的定位基准面可配合百分表做工件的位置找正，满足多工序的装夹需求。
