M1.6十字槽沉头自攻螺钉结构设计

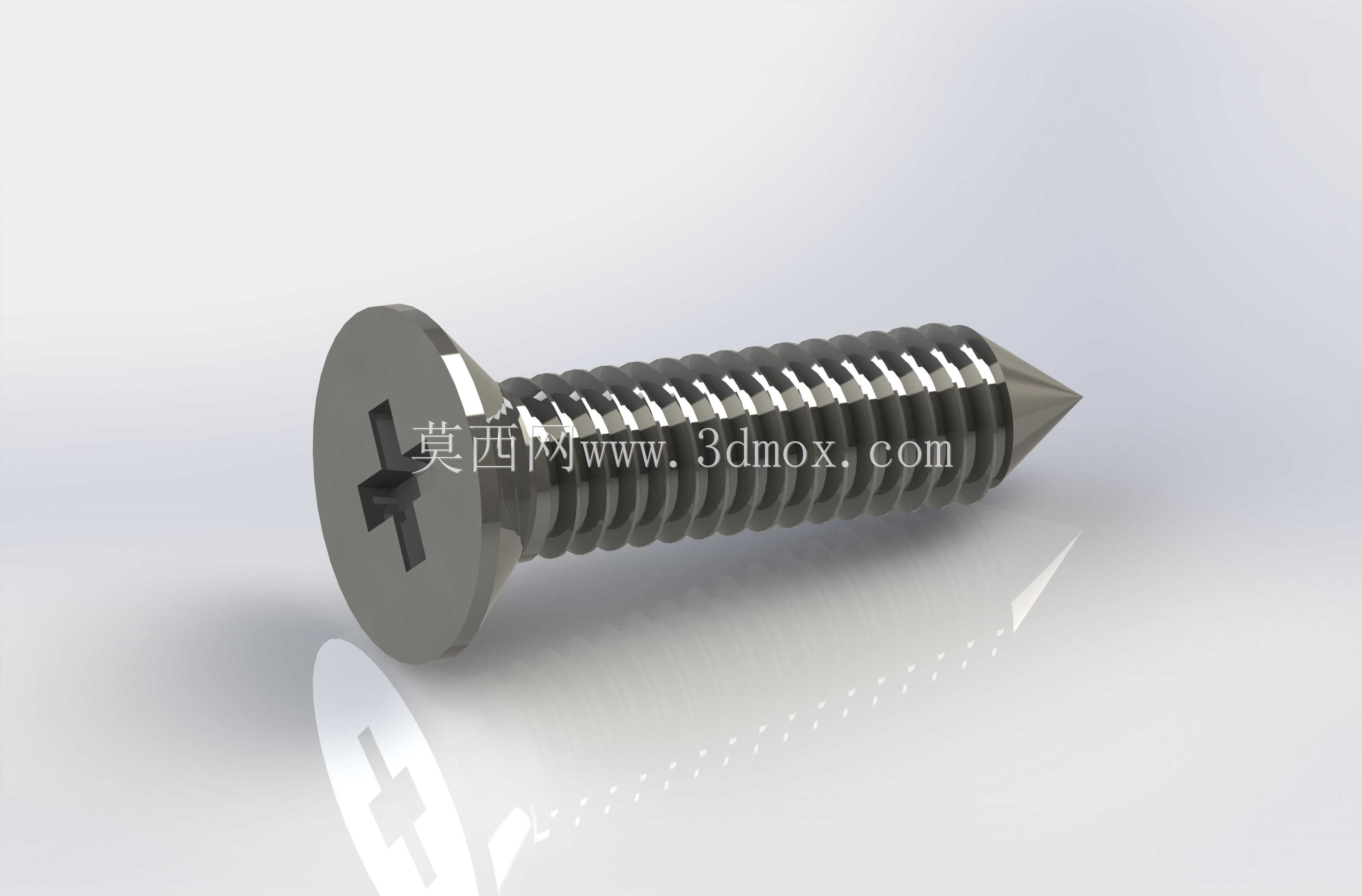

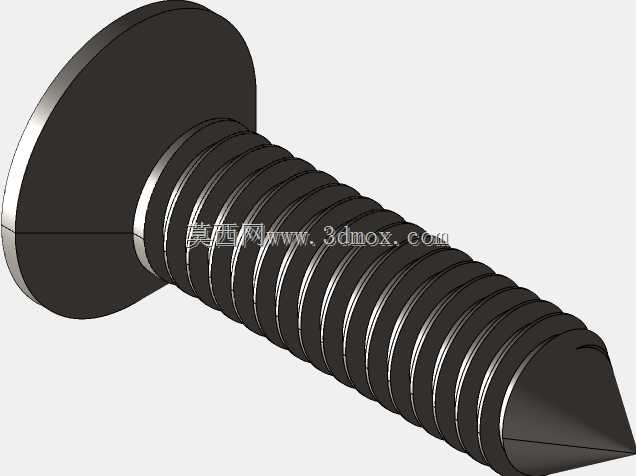

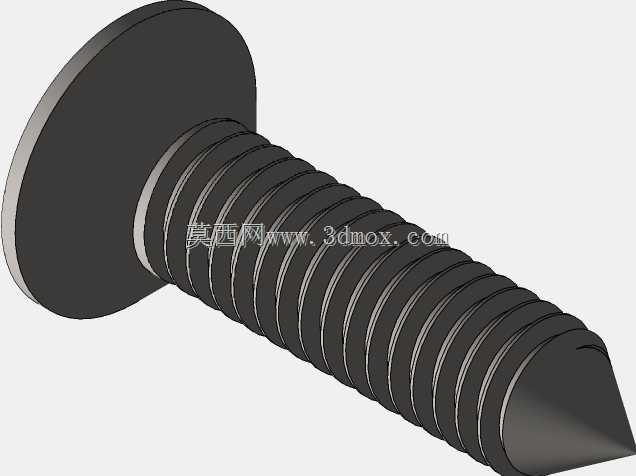

这款沉头自攻螺钉的设计，首先围绕小尺寸紧凑安装场景的需求展开，M1.6的公称直径适配消费电子、小型仪器仪表、精密家电外壳这类对安装空间有严格限制的装配场景，这类场景往往要求连接件安装后表面齐平无凸起，避免干涉周边零件运动或是破坏产品外观的平整性。沉头的锥面角度采用行业通用的90度设计，能够在安装时完全沉入预制的沉孔内，装配完成后螺钉头部端面与被连接件表面保持齐平，不会出现突出的棱角，既满足外观要求，也能避免凸起部分剐蹭操作人员或是其他装配部件。头部的十字槽设计适配通用十字螺丝刀，相比一字槽拥有更好的对中性，拧紧过程中不容易出现滑牙脱槽的问题，槽深的设计经过反复校核，既保证螺丝刀能够完全嵌入传递足够的拧紧扭矩，也不会因为槽深过大削弱头部的结构强度，避免拧紧时头部出现开裂变形。螺杆部分的自攻螺纹采用三角牙型设计，牙距经过优化，针对薄金属板、工程塑料这类常见的被连接件材质，不需要预先攻制内螺纹，直接拧入预制的底孔即可完成连接，螺纹的牙尖角度经过调整，拧入过程中能够顺畅挤压被连接件材质形成适配的啮合螺纹，既保证足够的连接锁紧力，也不会因为切削力过大导致被连接件底孔开裂。螺杆末端的锥形导向头设计，能够在装配初始阶段快速对准底孔，降低装配对位的难度，适合自动化装配线的高速送料拧紧工况，减少对位偏差导致的零件报废。从安装边界来看，这款螺钉的头部直径、沉头深度都严格匹配M1.6规格的通用安装尺寸，设计人员在进行结构排布时，可以直接调用标准沉孔参数进行预留，不需要额外定制特殊尺寸的安装位，能够直接适配现有标准的装配工艺。螺纹部分的有效长度覆盖常规薄件叠装的连接需求，拧入深度控制在公称直径的2-3倍区间，既能保证足够的拉拔锁紧力，也不会因为拧入过深导致被连接件背面出现凸起或是顶穿薄壁零件。在实际应用中，这类小规格自攻螺钉多用于小型电子设备的外壳拼接、PCB板辅助固定、小型塑料结构件的连接，相比机螺钉搭配螺母的连接方式，不需要额外预留螺母安装空间，能够大幅压缩装配所需的结构空间，同时自攻的装配方式减少了攻丝工序，能够有效提升装配效率，降低小批量产品的装配成本。建模过程中对螺纹收尾、头部与螺杆过渡圆角都做了细节处理，过渡位置的小圆角能够避免应力集中，提升螺钉整体的抗扭强度，在拧紧达到额定扭矩时不会出现杆部断裂的问题，表面的结构细节还原了实际量产螺钉的工艺特征，能够直接用于装配干涉检查、装配工艺模拟以及产品渲染展示。
