20系列T形槽铝型材用90度M4内隐角连接件

这款角接件主要适配20系列T形槽工业铝型材的90度直角拼接场景，在各类轻型铝型材框架搭建中应用十分广泛，比如小型自动化设备的外围护架、桌面型测试工装的支撑框架、实验室置物架的边角连接、电子产线小型工位的架体拼接都能用到。区别于传统外置式角码，这款内隐角支架采用嵌装式设计，安装完成后连接件主体完全藏入铝型材的T形槽内部，不会在型材外表面突出多余结构，既可以避免架体安装外置配件时与角码产生干涉，也能让框架外表面保持平整整洁，对于有外观要求的展示类铝型材架体、需要贴装防护面板的设备护架来说，这种隐形式连接的优势非常明显。

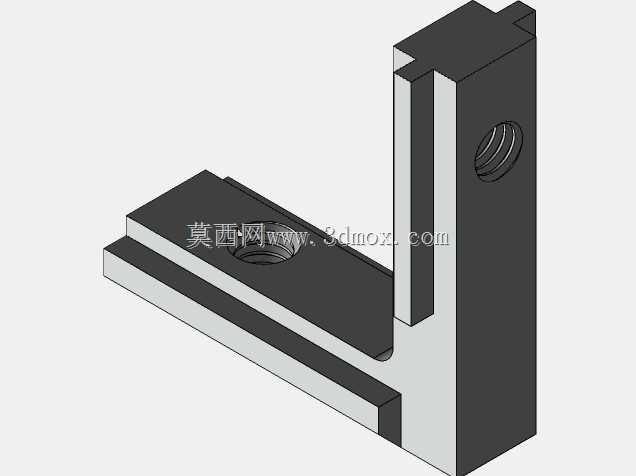

从结构设计来看，支架整体为L型直角构型，两个连接臂的截面尺寸完全匹配20系列铝型材的槽腔宽度，安装时可直接顺着T形槽的开口滑入预设位置，不需要对铝型材做额外的铣槽、钻孔加工，能大幅减少现场装配的加工工序。两个连接臂上分别设置了M4规格的内螺纹孔，螺纹孔的位置与型材槽道的中心对齐，锁紧时使用配套的M4紧定螺钉从型材外侧的工艺孔拧入，直接顶紧支架臂即可完成两个垂直方向型材的位置固定，连接后两个方向的型材端面贴合紧密，直角精度可以控制在常规铝型材框架的装配公差范围内，不会出现拼接错位、角度偏移的问题。

在安装边界上，这款支架的臂长适配20系列型材的常规槽深，滑入型材后不会超出型材的端面边界，两根垂直拼接的型材可以实现完全抵靠，不会因为连接件的尺寸问题留下拼接缝隙。支架的竖向臂厚度与型材槽腔的内部间隙匹配，安装后不会在槽道内出现旷量，锁紧后可以承受轻型框架的常规载荷，满足普通置物、护架、小型工装的连接强度需求，不会出现日常使用下的连接松动问题。设计时特意将螺纹孔设置为沉孔内隐结构，螺钉拧入后头部不会高出型材表面，进一步保证了架体外表面的平整度，后续在型材外侧安装钣金护板、亚克力面板、走线槽等配件时，不需要额外避让连接结构，给后续的配件安装留出了完整的型材表面空间。

在实际选型使用时需要注意，这款连接件仅适配槽宽对应20系列的T形槽铝型材，不可用于更大规格的铝型材连接，同时因为是内隐嵌装结构，更适合在框架组装过程中提前嵌入槽道，如果是已经拼装完成的铝型材架体，需要拆开对应位置的型材才能装入支架，这一点在前期装配工艺规划时需要提前考虑，合理安排嵌装的工序节点，避免后续返工拆装。
